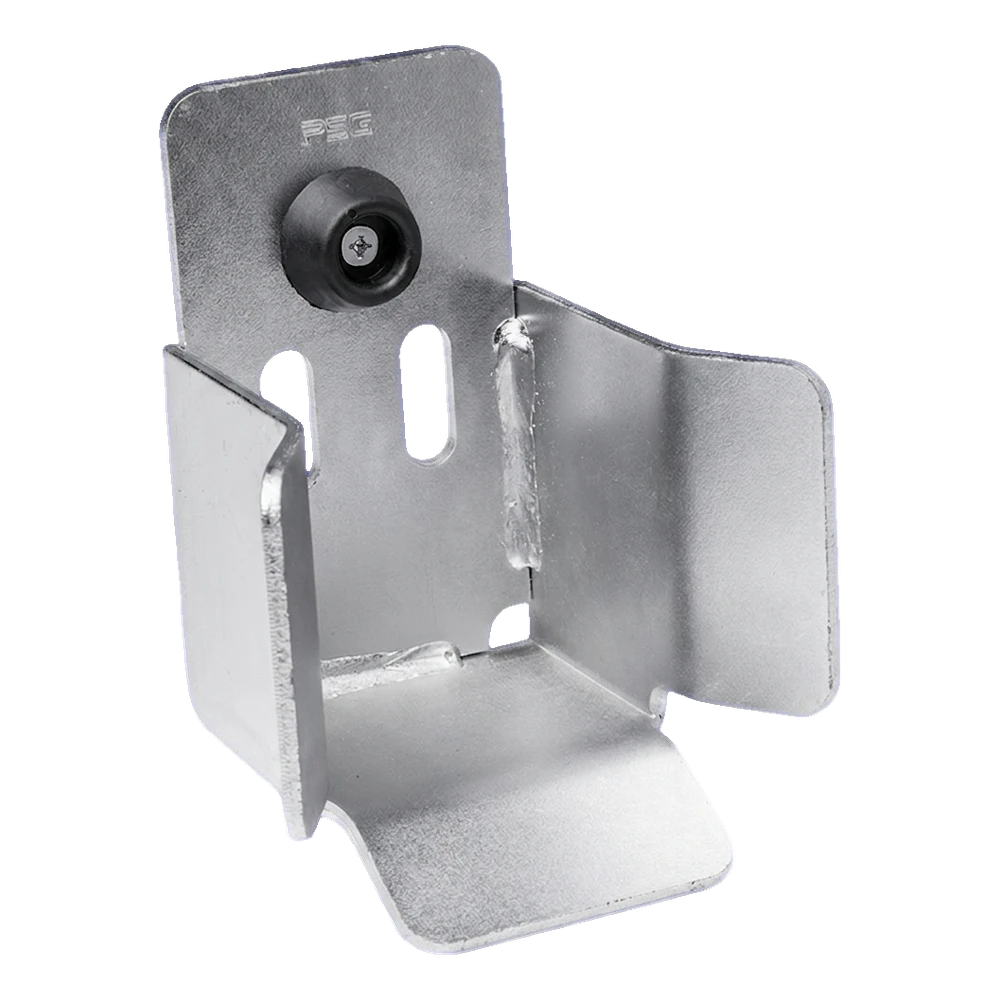

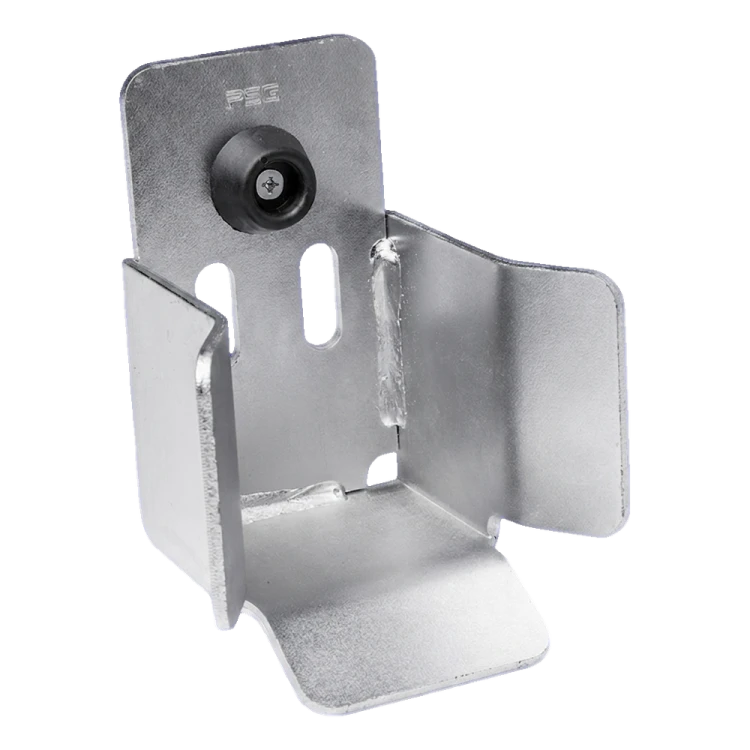

PSG Auflaufbock 60 für Laufschiene 60×60 mm – freitragendes Schiebetor

Der PSG Auflaufbock 60 ist ein robustes Führungselement für die Montage von freitragenden Schiebetoren mit einer Laufschiene mit einem Querschnitt von 60×60 mm. Er ist aus dickem Stahlblech mit einer Stärke von 4 mm gefertigt und sorgt für eine stabile Führung sowie ein sicheres Auflaufen des Torflügels auf den Laufwagen. Die trichterförmige Form mit aufgeweiteten Seitenwänden erleichtert das Einführen der Schiene auch bei geringen Ausrichtungsabweichungen – das beschleunigt die Montage und macht wiederholtes Nachjustieren überflüssig.

Der Auflaufbock ist mit einer Anschlagrolle auf der Montageplatte ausgestattet, die Vibrationen dämpft und die Schiene vor direktem Metallkontakt schützt. Die langlochförmigen Montagelöcher ermöglichen eine Positionsjustierung des Auflaufbocks nach dem Verschrauben mit der Tragkonstruktion – so erreichen Sie eine präzise Anpassung, ohne erneut bohren zu müssen.

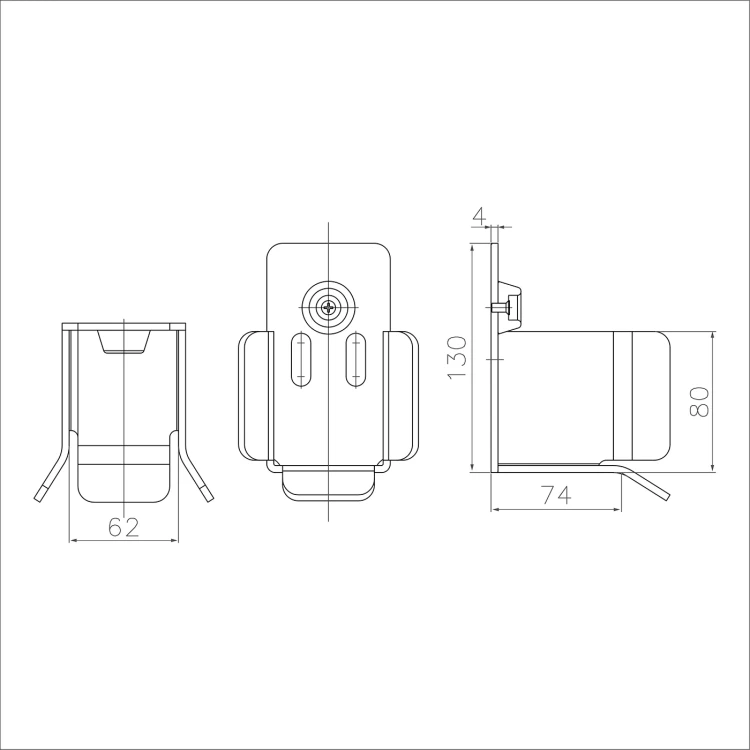

Abmessungen und technische Daten

Anwendung und Montage

Der Auflaufbock wird am Pfosten oder an der Tragkonstruktion an der Schließposition des Tores montiert. Seine Aufgabe ist es, die Schiene beim Schließen des Torflügels sicher auf den Laufwagen zu führen. Die trichterförmig aufgeweiteten Seitenwände gleichen geringe Abweichungen der Torbahn aus – das ist besonders wichtig bei langen Torfeldern und wechselnden Temperaturbedingungen, die die Ausdehnung der Konstruktion beeinflussen.

Die langlochförmigen Montagelöcher ermöglichen eine stufenlose Justierung in vertikaler und horizontaler Richtung, ohne neue Löcher bohren zu müssen – eine echte Zeitersparnis auf der Baustelle. Die solide Konstruktion aus 4 mm starkem Blech garantiert einen langjährigen störungsfreien Betrieb, selbst bei intensiv genutzten Industrietoren.
