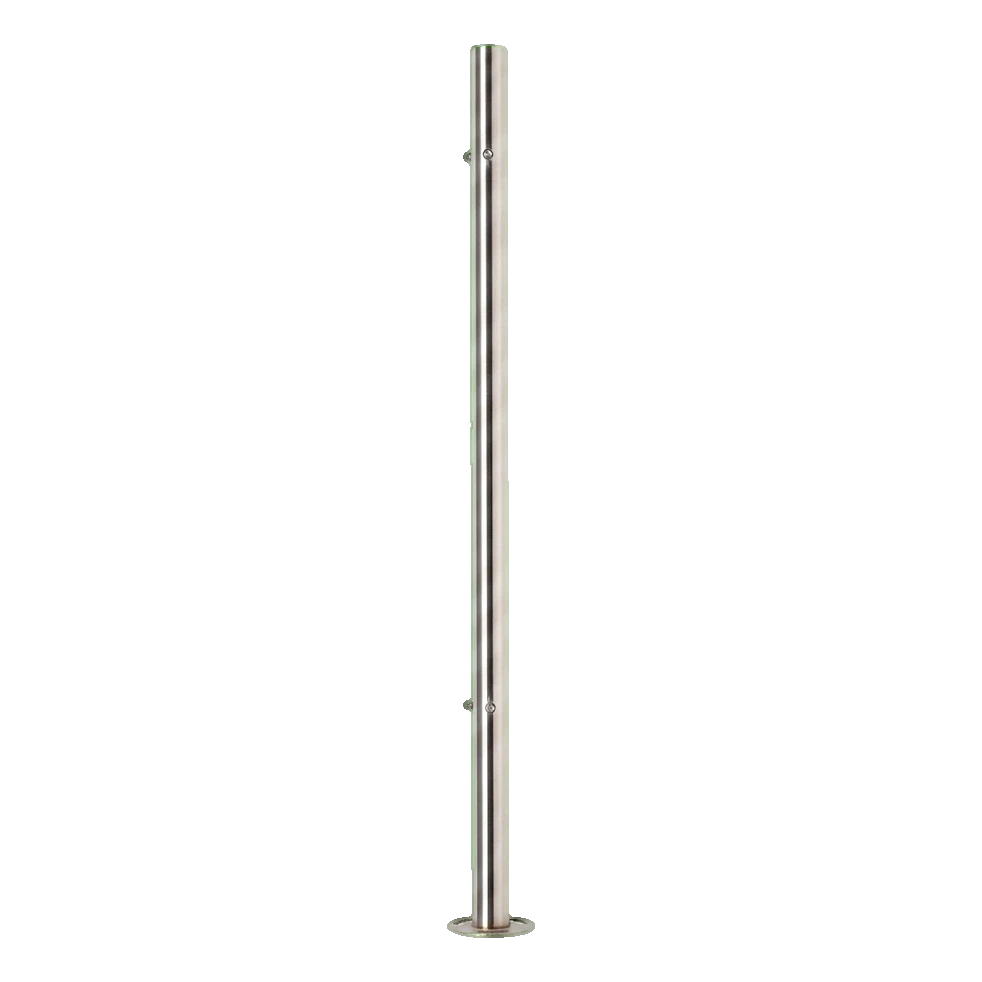

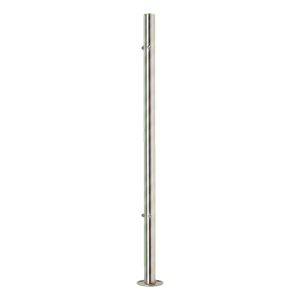

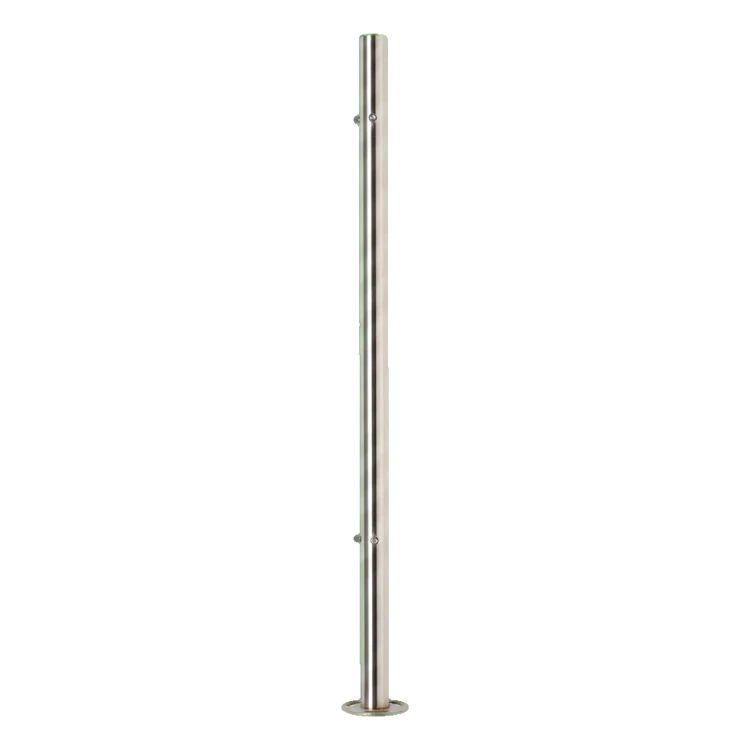

PINOX – Geländerpfosten Eckpfosten ø 42,4 mm h981 mm Edelstahl AISI 304 satiniert
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
PINOX – Geländerpfosten Eckpfosten ø 42,4 mm h981 mm Edelstahl AISI 304 satiniert
Der Eckpfosten PINOX ist ein professionelles Konstruktionselement für Geländer, bestimmt für die Bodenmontage. Gefertigt aus Edelstahl AISI 304 mit satinierter Oberfläche, gewährleistet er hohe Korrosionsbeständigkeit und elegantes Aussehen, das sich sowohl in Innenräumen als auch in Außenbereichen bewährt.

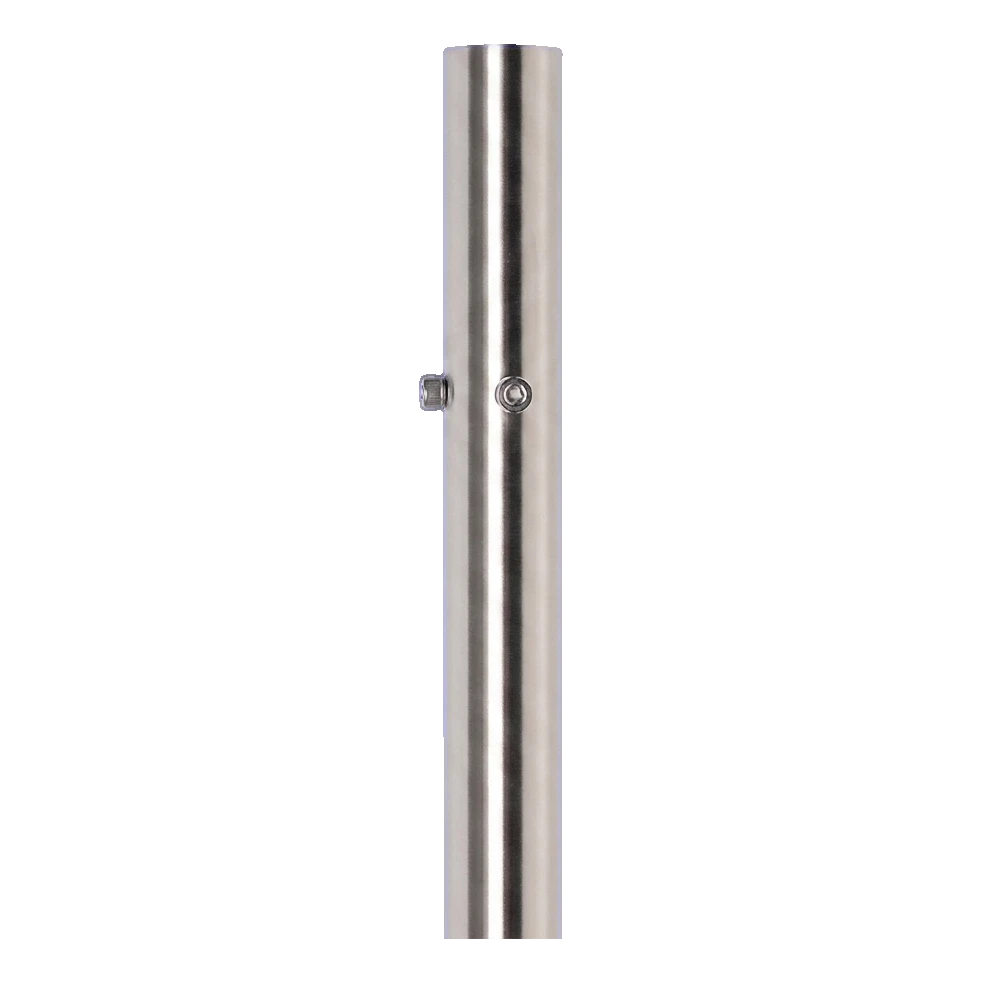

Der Pfosten ist mit 4 präzise gewindegebohrten M8-Löchern ausgestattet, die in zwei Paaren im 90°-Winkel angeordnet sind, was eine stabile Befestigung von Halterungen für Stäbe oder Füllungsrohre des Geländers ermöglicht. Die angeschweißte Montageplatte mit einem Durchmesser von ø100 mm mit drei Langlöchern gewährleistet eine sichere und dauerhafte Befestigung am Untergrund. Der Pfosten ist mit dem Standard-Geländersystem 42,4 mm kompatibel.
Technische Spezifikation
- Typ: Eckpfosten, unbewehrt
- Material: Edelstahl AISI 304
- Oberfläche: satiniert
- Rohrdurchmesser: ø42,4 mm
- Rohrwandstärke: 2 mm
- Gesamthöhe: 981 mm
- Befestigungsbohrungen: 4 Stk. mit Gewinde M8 (2 Paare zu je 2 Bohrungen im 90°-Winkel)
- Vertikaler Abstand der Bohrungspaare: 610 mm
- Abstand des oberen Paares vom Kopf: 121 mm
- Abstand des unteren Paares von der Grundplatte: 250 mm
- Befestigung: am Boden
- Gewicht: 2,1 kg
- EAN: 5903313205498

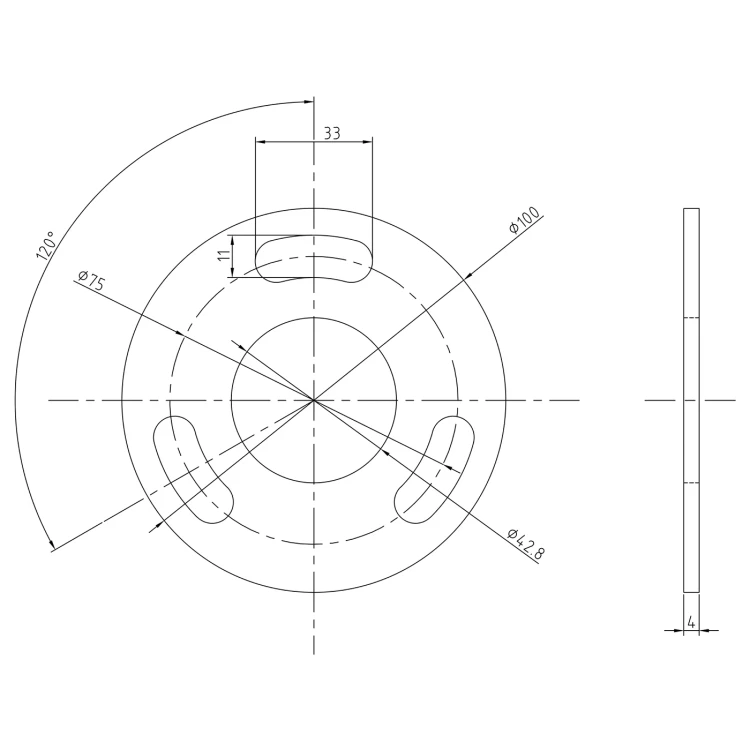

Abmessungen der Montageplatte (Flansch)
- Außendurchmesser der Grundplatte: ø100 mm
- Durchmesser der Zentralbohrung: ø42,8 mm
- Dicke der Grundplatte: 4 mm
- Befestigungsbohrungen: 3 Langlöcher (33 × 11 mm) auf Teilkreisdurchmesser ø75 mm, angeordnet alle 120°

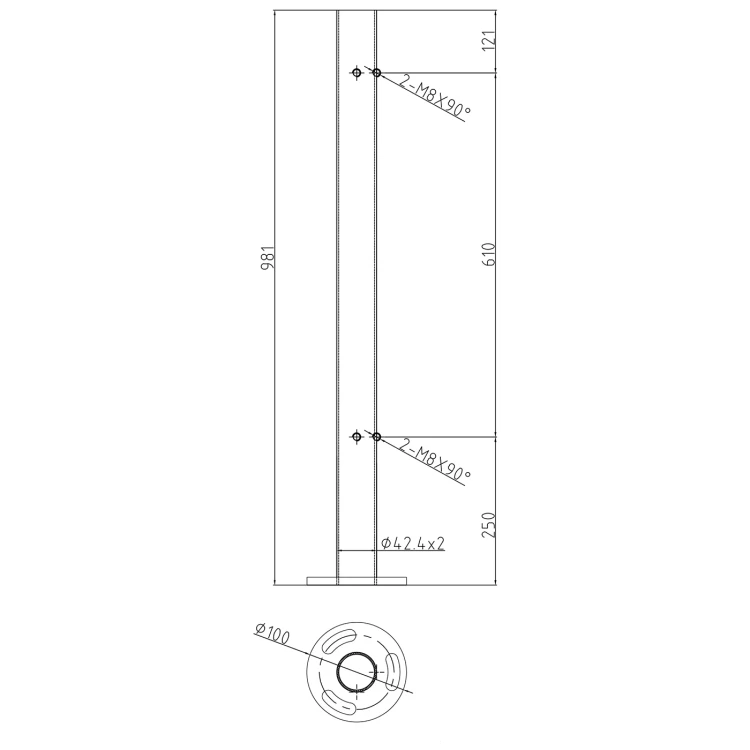

Pfostenabmessungen — technische Zeichnung
Die Zeichnung zeigt die Anordnung der M8-Gewindebohrungen am Pfosten sowie die wichtigsten vertikalen Abmessungen. Die Bohrungen sind in zwei Paaren angeordnet — das obere Paar befindet sich 121 mm vom Kopf, das untere 250 mm von der Grundplatte, der Abstand zwischen den Paaren beträgt 610 mm. Das Rohr mit Querschnitt ø42,4 × 2 mm ist an die Grundplatte mit Durchmesser ø100 mm angeschweißt.
Anwendung und Pflege
Der Eckpfosten PINOX ist hauptsächlich für den Innenbereich bestimmt — Treppenhäuser, Galerien, Zwischengeschosse oder Geschäftsgebäude. Er kann auch im Außenbereich bei entsprechender regelmäßiger Wartung eingesetzt werden. Nicht empfohlen wird die Montage in unmittelbarer Nähe von Schwimmbädern, Hallenbädern oder in Bereichen, die intensiver Meersalzeinwirkung ausgesetzt sind.
Die Langlöcher in der Grundplatte erleichtern die präzise Ausrichtung des Pfostens während der Montage, und der angeschweißte Flansch eliminiert die Notwendigkeit zusätzlicher Adapter — eine direkte Verschraubung am Untergrund genügt. Dadurch ist die Installationszeit deutlich kürzer, was sich in höhere Arbeitseffizienz des Montageteams übersetzt.
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | 42,4 mm |
