Noark Anschlussdose mit Überspannungsschutz DC+AC 40A 3-phasig SH-717
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

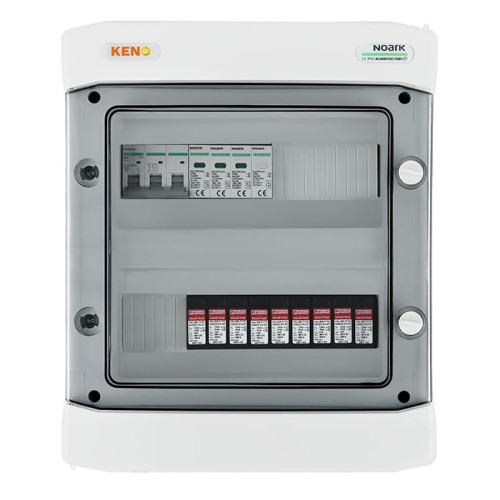

Noark Anschlusskasten mit Überspannungsschutz DC+AC 40A 3-Phasig SH-717
Anschlusskasten mit Überspannungsableiter DC + AC, Typ 1+2, Typ SH-717 DCAC
Der Anschlussverteiler für die Versorgung von Photovoltaik-Wechselrichtern bietet nicht nur Schutz vor den Folgen von Kurzschlüssen und Überlastungen, sondern auch vor indirekten und direkten Blitzeinschlägen auf beiden Stromseiten – sowohl Wechselstrom als auch Gleichstrom.
Er ist für den Einsatz in geerdeten und isolierten PV-Anlagen vorgesehen, und dank der hohen Schutzart IP ist eine Montage im Außenbereich möglich. Die Konstruktion des Verteilers ist für die Aufputzmontage ausgelegt und kann je nach Ausstattung verschiedene Funktionen erfüllen.
- Standardgehäuse, bewährt: Gewährleistet Robustheit und Langlebigkeit, wodurch die Verteiler bereit sind, verschiedensten Installationsanforderungen gerecht zu werden.
- Option zur Montage eines Schlüsselschlosses: Bietet eine zusätzliche Sicherheitsebene und beschränkt den Zugang zu elektrischen Geräten nur auf autorisierte Personen.
- Transparente Tür: Ermöglicht einfachen Zugang zum Inneren des Verteilers sowie eine schnelle visuelle Überprüfung des Gerätezustands ohne Öffnen.
Grundparameter DC-Seite
| Parameter | Wert |
|---|---|
| Anzahl Eingänge | Ausgänge PV-String | 3 | 3 |
| Anzahl | Art des Überspannungsableiters DC | Typ | 3 | Phoenix | T1/T2 |
| Art des Anschlusses | Schalttafel MC4 Stäubli |
Grundparameter AC-Seite
| Parameter | Wert |
|---|---|
| Überspannungsableiter AC | Typ | Noark | T1/T2 |
| Überstromschutzschalter | Noark B40A 3F |
Verwendeter Überspannungsableiter DC (SPD)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Überspannungsschutz | T1 / T2 |
| Leerlaufspannung UOCSTC | ≤ 975 V DC |
| Maximaler Stoßstrom Imax (8/20) μs | 40 kA |
| Ansprechzeit tA | ≤ 25 ns |
| Blitzstoßstrom (10/350) μs, Ladung | 2,5 As |
| Blitzstoßstrom (10/350) μs, spezifische Energie | 6,25 kJ/Ω |
| Blitzstoßstrom (10/350) μs, Scheitelwert Iimp | 5 kA |
| Gesamtableitstrom Itotal (8/20) μs | 40 kA |
| Gesamtableitstrom Itotal (10/350) μs | 5 kA |
| Isolationswiderstand Riso | > 5 GΩ (bei 500 V DC) |
| Nennableitstrom In (8/20) μs | 15 kA |
| Nennlaststrom IL | 80 A |
| Dauerbetriebsstrom ICPV | < 20 μA |
| Maximale Dauerspannung UCPV | 1170 V DC |
| Kurzschlussfestigkeit ISCPV | 2000 A |
| Schutzpegel Ures | ≤ 3,5 kV (bei In) |
| - | ≤ 2,9 kV (bei 5 kA) |
| - | ≤ 3,2 kV (bei 10 kA) |
| - | ≤ 3,7 kV (bei 20 kA) |
| - | ≤ 4,1 kV (bei 30 kA) |
| - | ≤ 4,6 kV (bei 40 kA) |
| Schutzleiterstrom IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Spannungsschutzpegel Up | ≤ 3,5 kV |
| Leistungsaufnahme im Bereitschaftsmodus PC | ≤ 25 mVA |
| Anschlusskonfiguration | Y-Konfiguration |
Verwendeter Überstromschutzschalter (MCB) (1)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | Noark / Ex9BN 3P B40 |
| Nennstrom | 40A; 3-F |
| Nennbetriebsspannung Ue | 230/415 V AC |
| - | 72 V DC pro Pol (1P, 2P) |
| - | 48 V DC pro Pol (3P, 4P) |
| Mindestspannung | 12 V AC/DC |
| Nenn-Stoßspannungsfestigkeit Uimp gemäß IEC 60898-1 | 6 kV |
| Nenn-Stoßspannungsfestigkeit Uimp gemäß IEC 60947-2 | 6 kV |
| Nennausschaltvermögen Icn gemäß IEC 60898-1 | 6 kA |
| Nennausschaltvermögen Icn gemäß IEC 60947-2 | 10 kA |
| Nenn-Isolationsspannung Ui | 690 V AC |
| Polzahl | 3 |
| Frequenz | 50/60 Hz |
| Charakteristik | B |
| Ausführung gemäß | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanische Lebensdauer | 20 000 Schaltzyklen |
| Elektrische Lebensdauer | 10 000 Schaltzyklen |
| Energiebegrenzungsklasse | 3 |
| Gebrauchskategorie | A |
| Speiserichtung | Beliebig (von oben oder von unten) |
Verwendeter Überspannungsableiter AC (SPD)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | Noark Ex9UE1+2 12.5 3PN 275 |
| Anschluss | L-N/PE N-PE |
| Ausführung gemäß | EN 61643-11 |
| Ableitertyp | Typ 1+2 (Klasse I+II, B+C, T1+T2) |
| Ausführung des Einsatzes | MOV (Varistor)GDT (Funkenstrecke) |
| Nennspannung Un | 230 V AC |
| Referenzprüfspannung UREF | 255 V AC |
| Maximale Dauerspannung Uc | 275 V AC 255 V AC |
| Frequenz f | 25 kA pro Pol 50 kA pro Pol |
| Spezifische Energie W/R | 156.25 kJ/Ω |
| Maximaler Impulsstrom Iimp (10/350 μs) | 12.5 kA pro Pol 50 kA pro Pol |
| Maximaler Stoßstrom Imax (8/20 μs) | 50 kA pro Pol |
| Spannungsschutzpegel Up für Strom In | 1.5 kV 1.5 kV |
| Spannungsschutzpegel Up für Strom Imax | 1.8 kV 1.5 kV |
| Spannungsschutzpegel Up für 5 kA (8/20 μs) | 1 kV |
| N-PE Folgestromlöschvermögen Ifi | 100 A |
| Ansprechspannung | 335 V |
| 200 ms | 335 V 1200 V |
| Ableitstrom IPE bei UREF | ≤ 1 mA |
| Ableiterspannung bei Strom 1mA | 387 - 473 V |
| Ansprechzeit | ≤ 25 ns ≤ 100 ns |
| Maximale Vorsicherung | 160 A gG |
| Kurzschlussstromfestigkeit | 50kA |
| Kurzschlussfestigkeit ISCCR | 10kA |
| Stromfaktor k | 1kA |
| NS-Systemtyp | TN-S, TT (3+1) |
