Noark Anschlussdose mit Überspannungsschutz DC+AC 40A 3-phasig SH-355

Verbindungskasten mit Überspannungsschutz DC + AC, Typ 1+2, SH-355 DCAC GPV-409-05

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 5 Arbeitstage

Gewicht: 5 kg

Preis / stk.: 549,96 € 549.96

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 462,15 €

zzgl. 19% MwSt., zzgl. Versandkosten

Menge stk.

product unavailable

Zur Wunschliste hinzufügen

Bewertung:

Anbieter: Keno

Produktcode: GPV-409-05

Einem Freund empfehlen

Beschreibung

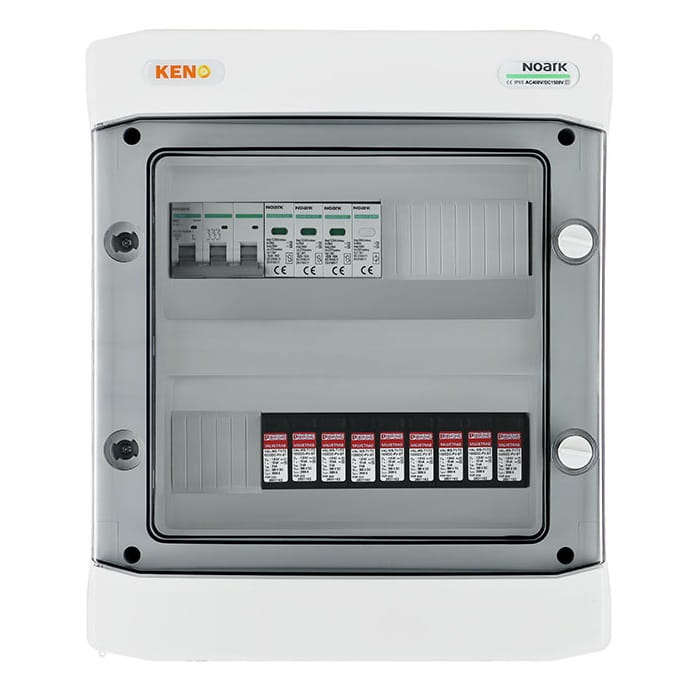

Noark Anschlusskasten mit Überspannungsschutz DC+AC 40A 3-Phasig SH-355

Anschlusskasten mit Überspannungsableiter DC + AC, Typ 1+2, Typ SH-355 DCAC

Der Anschlussverteiler für die Versorgung von Photovoltaik-Wechselrichtern bietet nicht nur Schutz vor den Folgen von Kurzschlüssen und Überlastungen, sondern auch vor indirekten und direkten Blitzeinschlägen auf beiden Stromseiten – sowohl Wechsel- als auch Gleichstrom.

Er ist für den Einsatz in geerdeten und isolierten PV-Anlagen vorgesehen, und dank der hohen Schutzart IP ist eine Montage im Außenbereich möglich. Die Konstruktion des Verteilers ist für die Aufputzmontage ausgelegt und kann je nach Ausstattung verschiedene Funktionen erfüllen.

Standardgehäuse, bewährt: Gewährleistet Solidität und Langlebigkeit, wodurch die Verteiler bereit sind, vielfältigen Installationsanforderungen gerecht zu werden.

Option zur Montage eines Schlüsselschlosses: Bietet eine zusätzliche Sicherheitsebene und beschränkt den Zugang zu elektrischen Geräten nur auf autorisierte Personen.

Grundparameter DC-Seite

Parameter	Wert
Anzahl Eingänge \| Ausgänge PV-String	3 \| 3
Anzahl \| Art des Überspannungsableiters DC \| Typ	3 \| Phoenix \| T1/T2
Art des Anschlusses	Schalttafel MC4 Stäubli

Grundparameter AC-Seite

Parameter	Wert
Überspannungsableiter AC \| Typ	Noark \| T1/T2
Überstromschutzschalter	Noark B40A 3F
Fehlerstromschutzschalter	1 x 300mA Typ A

Verwendeter Überspannungsableiter DC (SPD)

Parameter	Wert
Hersteller / Modell	PHOENIX/VAL-MS-T1/T21000DC-PV/2+V
Überspannungsschutz	T1 / T2
Leerlaufspannung UOCSTC	≤ 975 V DC
Maximaler Ableitstrom Imax (8/20) μs	40 kA
Ansprechzeit tA	≤ 25 ns
Blitzstoßstrom (10/350) μs, Ladung	2,5 As
Blitzstoßstrom (10/350) μs, spezifische Energie	6,25 kJ/Ω
Blitzstoßstrom (10/350) μs, Scheitelwert Iimp	5 kA
Gesamtableitstrom Itotal (8/20) μs	40 kA
Gesamtableitstrom Itotal (10/350) μs	5 kA
Isolationswiderstand Riso	> 5 GΩ (bei 500 V DC)
Nennableitstrom In (8/20) μs	15 kA
Nennlaststrom IL	80 A
Dauerbetriebsstrom ICPV	< 20 μA
Höchste Dauerspannung UCPV	1170 V DC
Kurzschlussfestigkeit ISCPV	2000 A
Schutzpegel Ures	≤ 3,5 kV (bei In)
-	≤ 2,9 kV (bei 5 kA)
-	≤ 3,2 kV (bei 10 kA)
-	≤ 3,7 kV (bei 20 kA)
-	≤ 4,1 kV (bei 30 kA)
-	≤ 4,6 kV (bei 40 kA)
Schutzleiterstrom IPE	≤ 20 μA DC
-	≤ 350 μA AC
Spannungsschutzpegel Up	≤ 3,5 kV
Leistungsaufnahme im Bereitschaftsmodus PC	≤ 25 mVA

Verwendeter Überstromschutzschalter (MCB) (1)

Parameter	Wert
Hersteller / Modell	Noark / Ex9BN 3P B40
Nennstrom	40A; 3-F
Nennbetriebsspannung Ue	230/415 V AC
-	72 V DC pro Pol (1P, 2P)
-	48 V DC pro Pol (3P, 4P)
Mindestspannung	12 V AC/DC
Nenn-Stoßspannungsfestigkeit Uimp gemäß IEC 60898-1	6 kV
Nenn-Stoßspannungsfestigkeit Uimp gemäß IEC 60947-2	6 kV
Nennausschaltvermögen Icn gemäß IEC 60898-1	6 kA
Nennausschaltvermögen Icn gemäß IEC 60947-2	10 kA
Nenn-Isolationsspannung Ui	690 V AC
Polzahl	3
Frequenz	50/60 Hz
Charakteristik	B
Ausführung gemäß	IEC/EN 60898-1, IEC/EN 60947-2
Mechanische Lebensdauer	20 000 Schaltzyklen
Elektrische Lebensdauer	10 000 Schaltzyklen
Energiebegrenzungsklasse	3
Gebrauchskategorie	A
Speiserichtung	Beliebig (von oben oder von unten)

Verwendeter Überspannungsableiter AC (SPD)

Parameter	Wert
Hersteller / Modell	Noark Ex9UE1+2 12.5 3PN 275
Anschluss	L-N/PE, N-PE
Ausführung gemäß	EN 61643-11
Ableitertyp	Type 1+2 (Klasse I+II, B+C, T1+T2)
Ausführung des Einsatzes	MOV (Varistor)GDT (Funkenstrecke)
Nennspannung Un	230 V AC
Referenzprüfspannung UREF	255 V AC
Dauerbetriebsspannung Uc	275 V AC 255 V AC
Frequenz f	25 kA pro Pol 50 kA pro Pol
Spezifische Energie W/R	156.25 kJ/Ω
Maximaler Impulsstrom Iimp (10/350 μs)	12.5 kA pro Pol 50 kA pro Pol
Maximaler Ableitstrom Imax (8/20 μs)	50 kA pro Pol
Spannungsschutzpegel Up für Strom In	1.5 kV
Spannungsschutzpegel Up für Strom Imax	1.8 kV 1.5 kV
Spannungsschutzpegel Up für 5 kA (8/20 μs)	1 kV
N-PE Folgestromlöschvermögen Ifi	100 A
5 s	335 V
200 ms	335 V, 1200 V
Ableitstrom IPE bei UREF	≤ 1 mA
Ableiterspannung für Strom 1mA	387 - 473 V
Ansprechzeit	≤ 25 ns ≤ 100 ns
Maximale Vorsicherung	160 A gG
Kurzschlussstromfestigkeit	50kA
Kurzschlussfestigkeit ISCCR	10kA
Stromfaktor k	1kA
NS-Systemtyp	TN-S, TT (3+1)

Verwendeter Fehlerstromschutzschalter (RCD)

Parameter	Wert
Hersteller / Modell	Noark / Ex9L-N 300mA
Ausführung gemäß	EN 61008
Polzahl	2 / 4
Charakteristik	A
Nennbetriebsspannung Ue	240/415 V AC
Nennstrom	40 / 63 A
Mindestspannung für Fehlerstromschutzfunktion	Spannungsunabhängig
Spannungsbereich für Prüftaste	150 — 440 V
Frequenz f	50 Hz
Nenn-Isolationsspannung Ui	500 V
Nenn-Kurzzeitstrom Inc	6 kA
Nenn-Fehlerstrom IΔn	300mA
Empfindlichkeit	empfindlich auf sinusförmigen, gleichgerichteten pulsierenden sowie glatten Fehlerstrom, hohe Frequenz (1 kHz)
Auslösezeit	unverzögert
Nenn-Stoßspannungsfestigkeit Uimp	6 kV
Stoßstromfestigkeit	3000 A
Mechanische Lebensdauer	20 000 Schaltzyklen
Elektrische Lebensdauer	4 000 Schaltzyklen

Maximale Vorsicherung gegen Überlast

Parameter	Wert
In = 40 A	32 A gG
In = 63 A	50 A gG

Maximale Vorsicherung gegen Kurzschlussfolgen

Parameter	Wert
In = 40 A	63 A gG
In = 63 A	63 A gG

Nenneinschaltvermögen Im

Parameter	Wert
In = 40 A	500 A
In = 63 A	630 A
Speiserichtung	Beliebig (von oben oder von unten)
