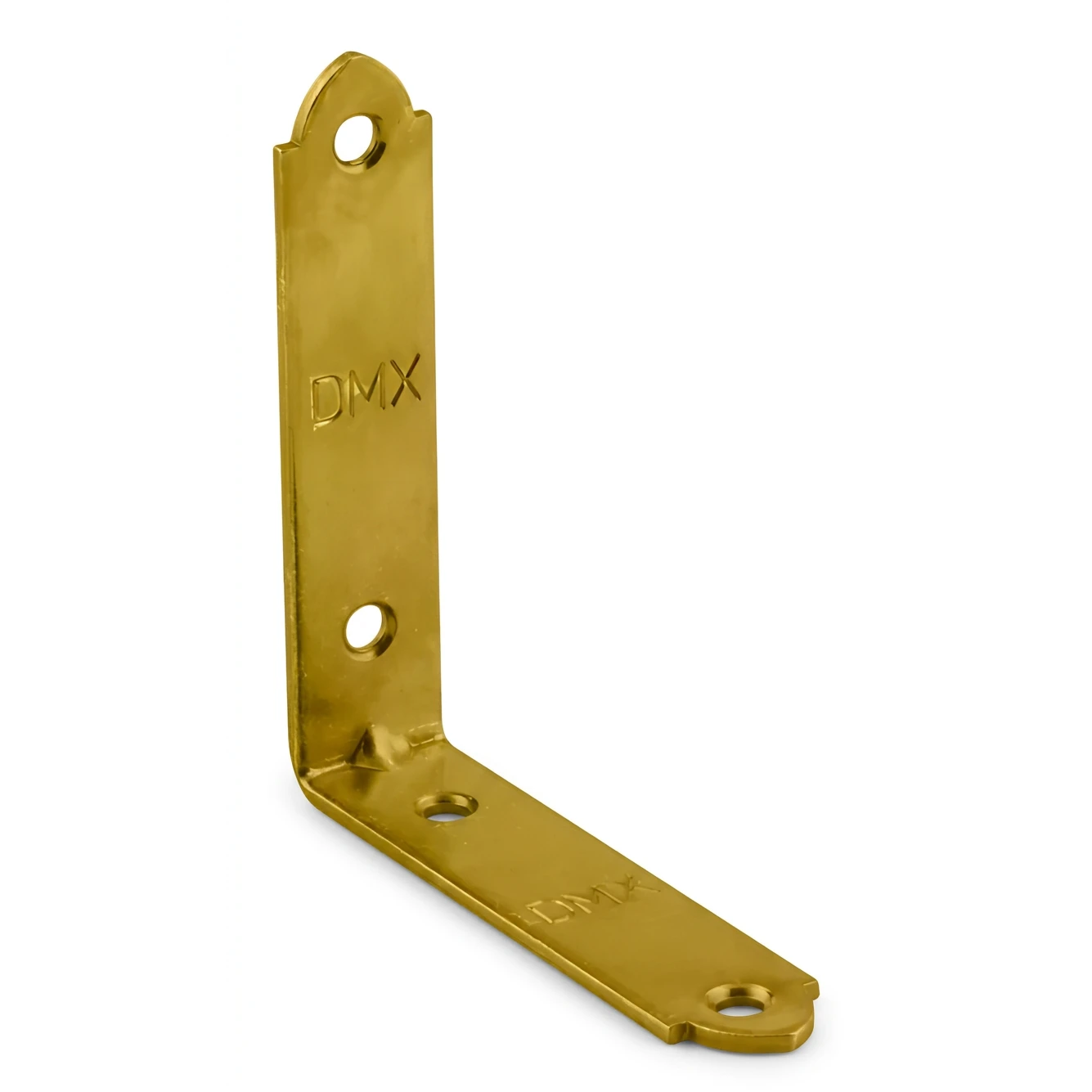

Montagewinkel KW 4 75x75x17x2,0 Gelbverzinkt

Verstärkter geprägter Winkel 75×75 mm ist eine dreidimensionale Nagelplatte für dauerhafte Zimmerverbindungen. Durch den Prägeprozess erhält das Element eine erhöhte Steifigkeit und Tragfähigkeit, was zu einer höheren Verbindungsfestigkeit im Vergleich zu flachen Winkeln führt. Die kompakte Breite von nur 17 mm ermöglicht die Montage auch an schmalen Seiten von Brettern und Platten – ideal für präzise Tischler- und Möbelarbeiten.

Der Winkel ist aus Stahl DX51D mit einer Blechstärke von 2 mm gefertigt, was eine hohe mechanische Festigkeit gewährleistet. Die Beschichtung aus galvanischer Gelbverzinkung bietet zuverlässigen Korrosionsschutz und ein ansprechendes Erscheinungsbild, sodass sich das Element auch für sichtbare Konstruktionsverbindungen eignet.

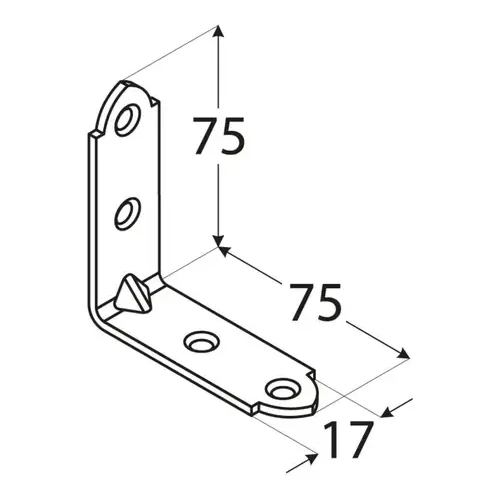

Technische Parameter

• Höhe: 75 mm
• Länge: 75 mm
• Breite: 17 mm
• Blechstärke: 2 mm
• Material: Stahl DX51D
• Korrosionsschutz: galvanische Gelbverzinkung
• Anzahl der Löcher: 4 Löcher ø4,5 mm
• Tragfähigkeit: 3,33 kN

Anwendung und Montage

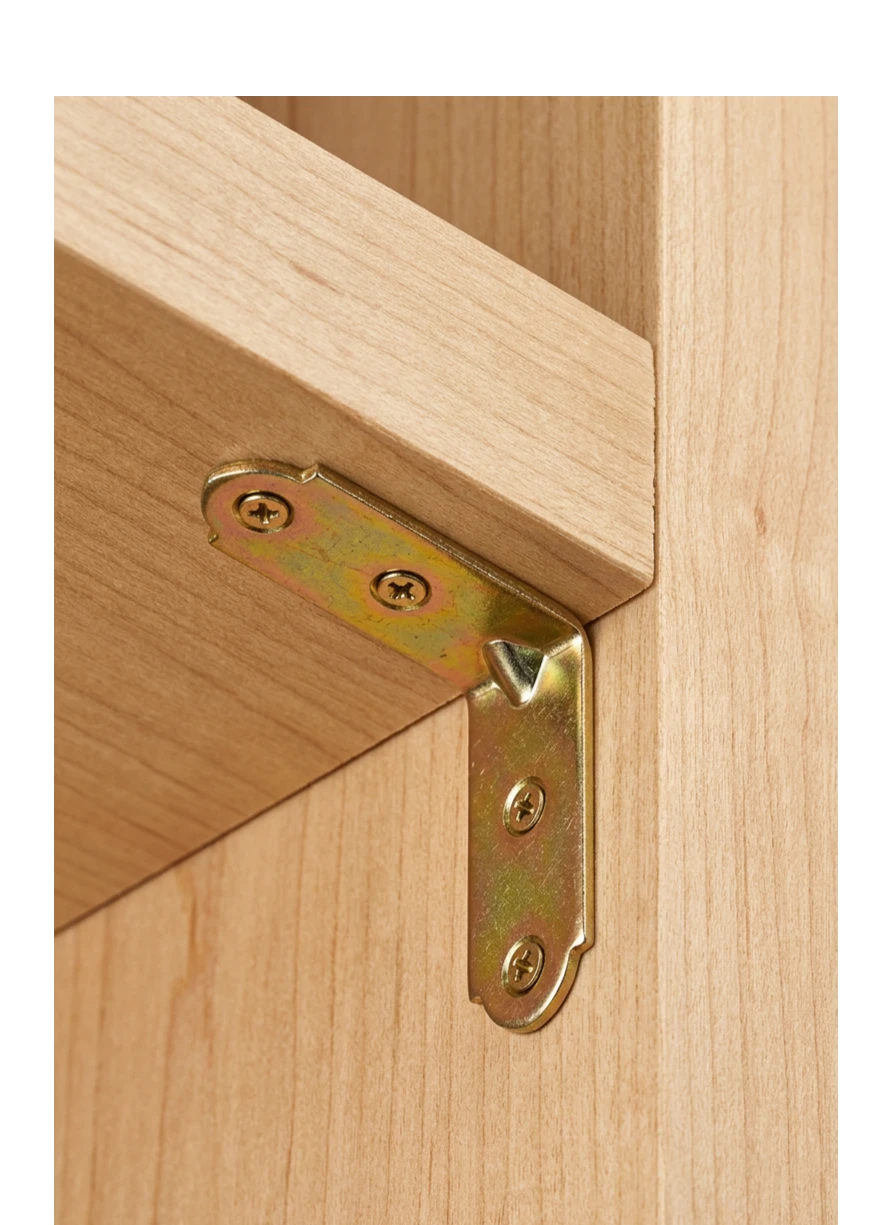

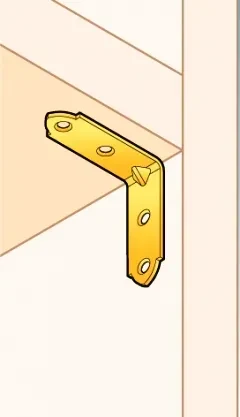

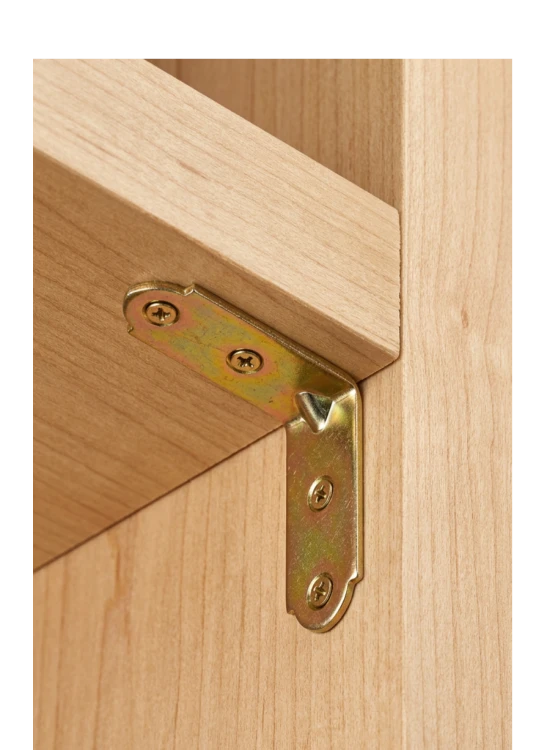

Der Winkel ist in erster Linie für kleinere Tischler- und Möbelarbeiten vorgesehen. Das schmale Profil (17 mm) ermöglicht eine bequeme Befestigung an Brettseiten sowie an schmalen Kanten von Möbelplatten. Das Element eignet sich überall dort, wo eine starre Winkelverbindung zweier Holz- oder Holzwerkstoffe erforderlich ist.

Für die Montage des Winkels werden folgende Verbindungsmittel empfohlen:

• Rillennägel ANCHOR ø4 mm
• Zimmermannschrauben für Verbinder
• Gehärtete Schrauben

Zertifikate und Zulassungen

Das Produkt verfügt über alle erforderlichen Zertifikate, die Qualität und Konformität mit europäischen Baunormen bestätigen:

• Europäische Technische Zulassung (ETA)
• Leistungserklärung
• Zertifikat der werkseigenen Produktionskontrolle
• CE-Kennzeichnung

Die Europäische Technische Zulassung sowie die CE-Kennzeichnung bestätigen, dass der Winkel die strengen Anforderungen an die Bausicherheit erfüllt und für professionelle Bauanwendungen im gesamten europäischen Raum eingesetzt werden kann.
