Mittlere Klemme H11 L50 niedrig Aluminium 6060
Feedback zum Produkt hinterlassen

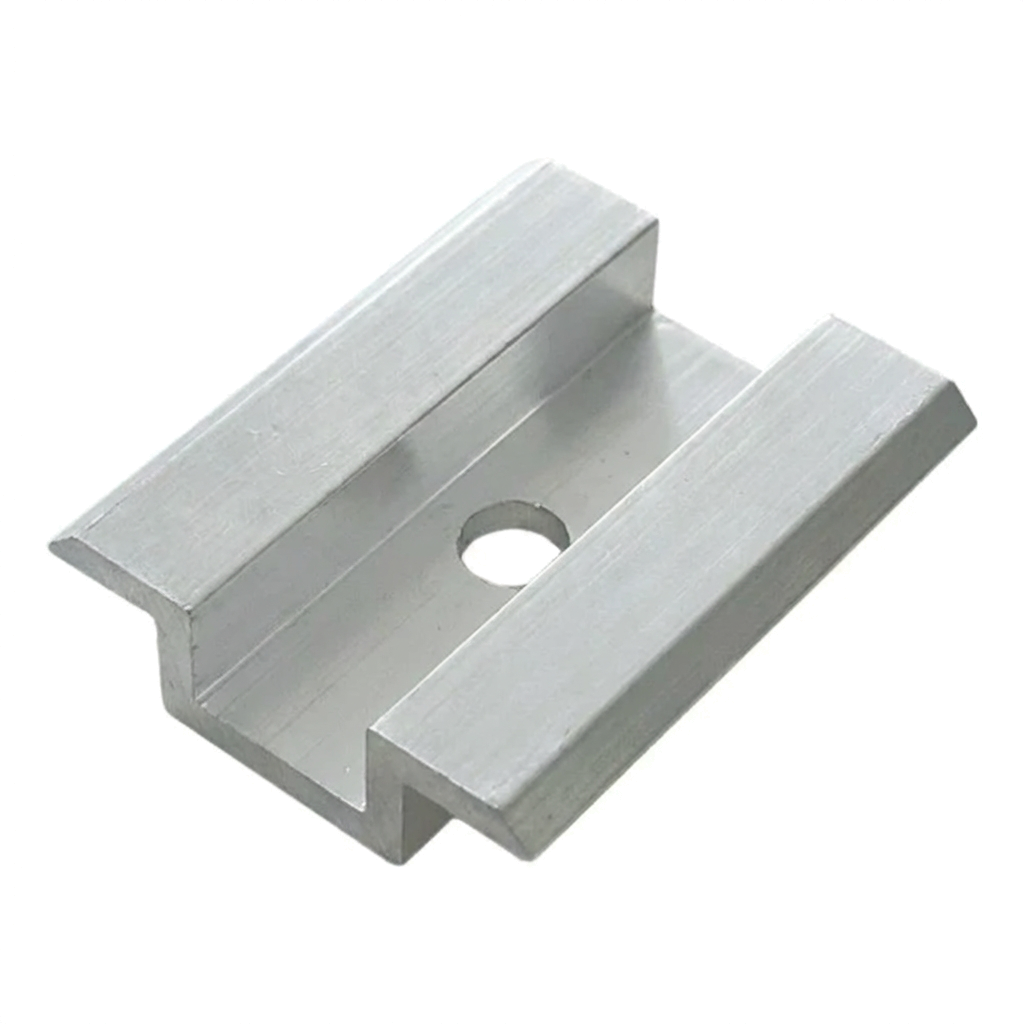

Mittlere Klemme zur Befestigung zweier PV-Module, gefertigt aus Aluminium 6063/T66. Stärke 3 mm, Bohrung Ø 8,5 mm für Schraube M8, Breite 25 mm. Rohe Oberfläche, rutschfeste Zähnung.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 000-186
Produkteigenschaften
[PIM] Klemy #34
- Klemmentyp Mittelklemme
- Farbe Silber
- Erdungsstift Nein
- Zubehör Ohne Zubehör
Beschreibung
Niedrige Mittelklemme H11 – Aluminium 6063/T66
Niedrige Mittelklemme H11 zur Befestigung zweier benachbarter Photovoltaikmodule auf einer Montageschiene. Das flache Profil ermöglicht den Einsatz bei Modulen mit schmalen Rahmen und gewährleistet eine sichere und stabile Klemmung.
Die Klemme ist aus Aluminium 6063/T66 in natürlicher Silberfarbe (Rohmaterial) gefertigt. Diese Legierung zeichnet sich durch hohe Korrosionsbeständigkeit und ausgezeichnete mechanische Eigenschaften aus, was eine jahrelange Langlebigkeit der Installation garantiert.
Die Montage ist schnell und intuitiv – das Einlegestück (T-Nut oder Kugelkopf) wird in die Nut der Schiene eingesetzt, und durch Anziehen der Schraube werden beide Module gegen die Montageschiene gepresst. Die Zähne auf beiden Seiten der Klemme greifen in die Modulrahmen ein und sichern diese effektiv gegen Verschieben.

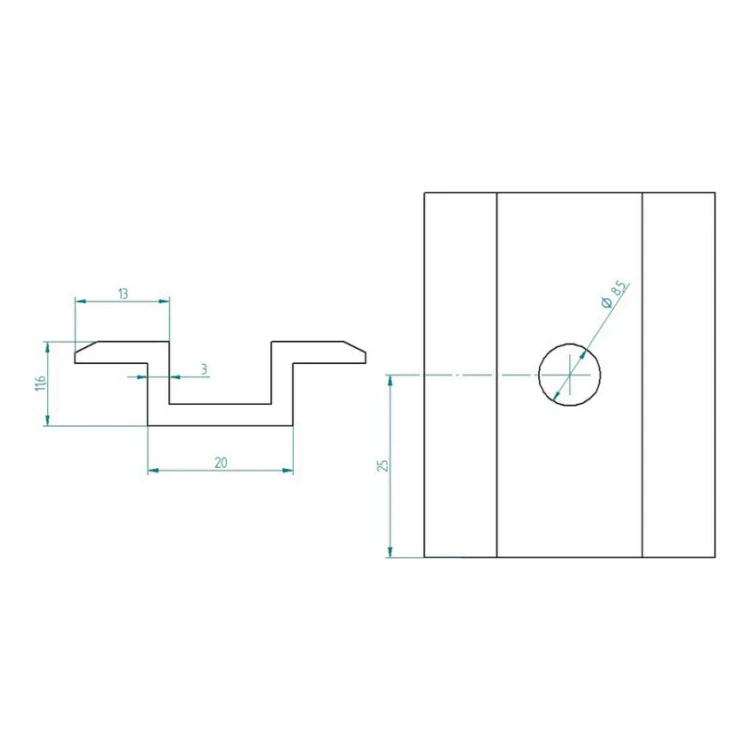

Abmessungen der Klemme: Breite 25 mm, Höhe 11,6 mm, Nutbreite 13 mm, Bohrung Ø 8,5 mm. Die kompakten Abmessungen und das geringe Gewicht erleichtern den Transport und die Montage auf dem Dach.
Technische Daten
- Material: Aluminium 6063/T66
- Oberfläche: roh (Silberfarbe)
- Dicke: 3 mm
- Höhe: 11,6 mm
- Montagebohrung: Ø 8,5 mm (für Schraube M8)
- Anwendung: Flach- und Schrägdächer
Die Klemme ist kompatibel mit Profilen für Sechskantschrauben, T-Nut-Profilen sowie Trapezbrücken. Die Schraubenlänge wird wie bei einer Endklemme gewählt, zuzüglich 15 mm.
Hinweis: Das Anzugsmoment ist gemäß den Vorgaben des Photovoltaikmodulherstellers zu wählen.
