Lochplatte Zimmererverbinder PP 9 80x200x2,0
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

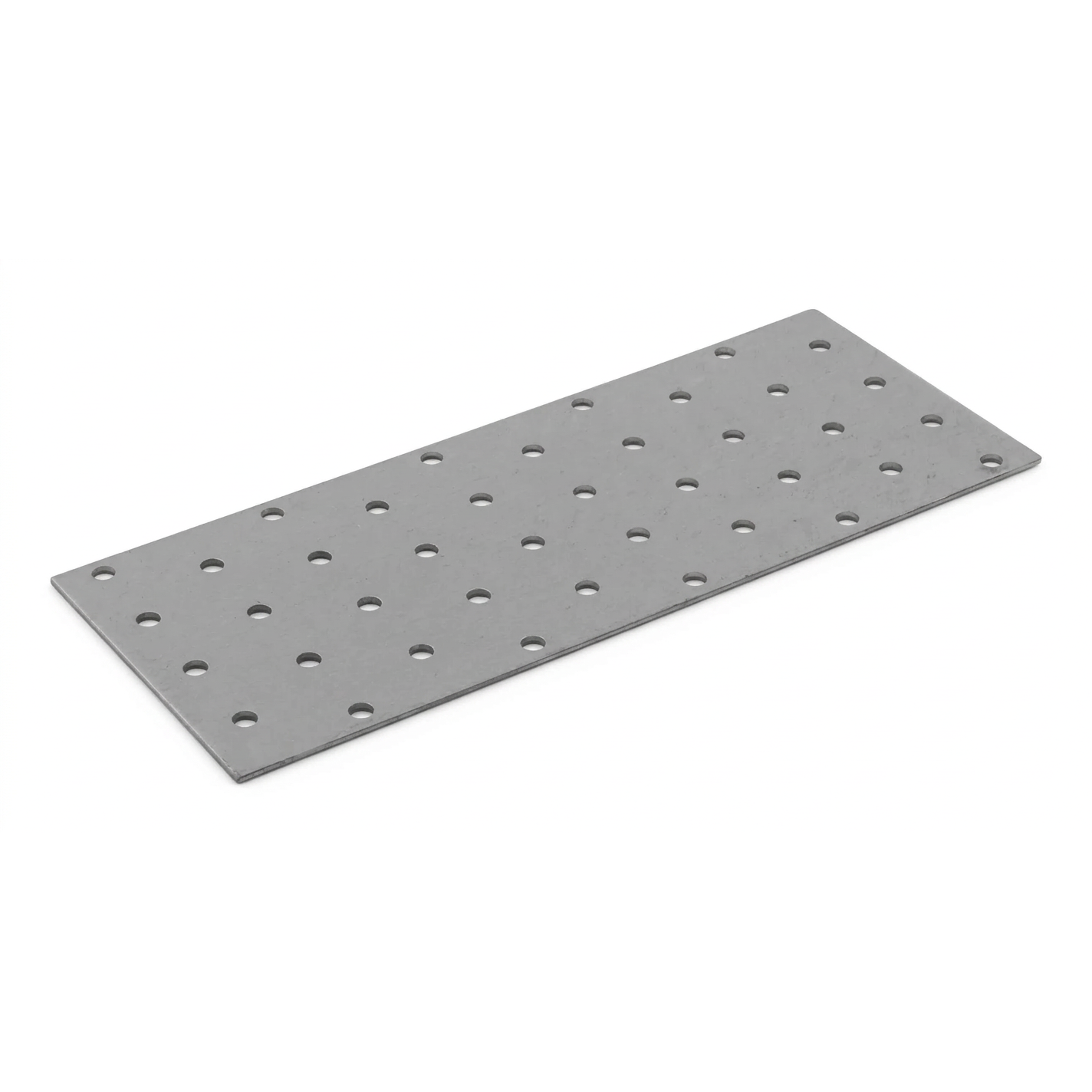

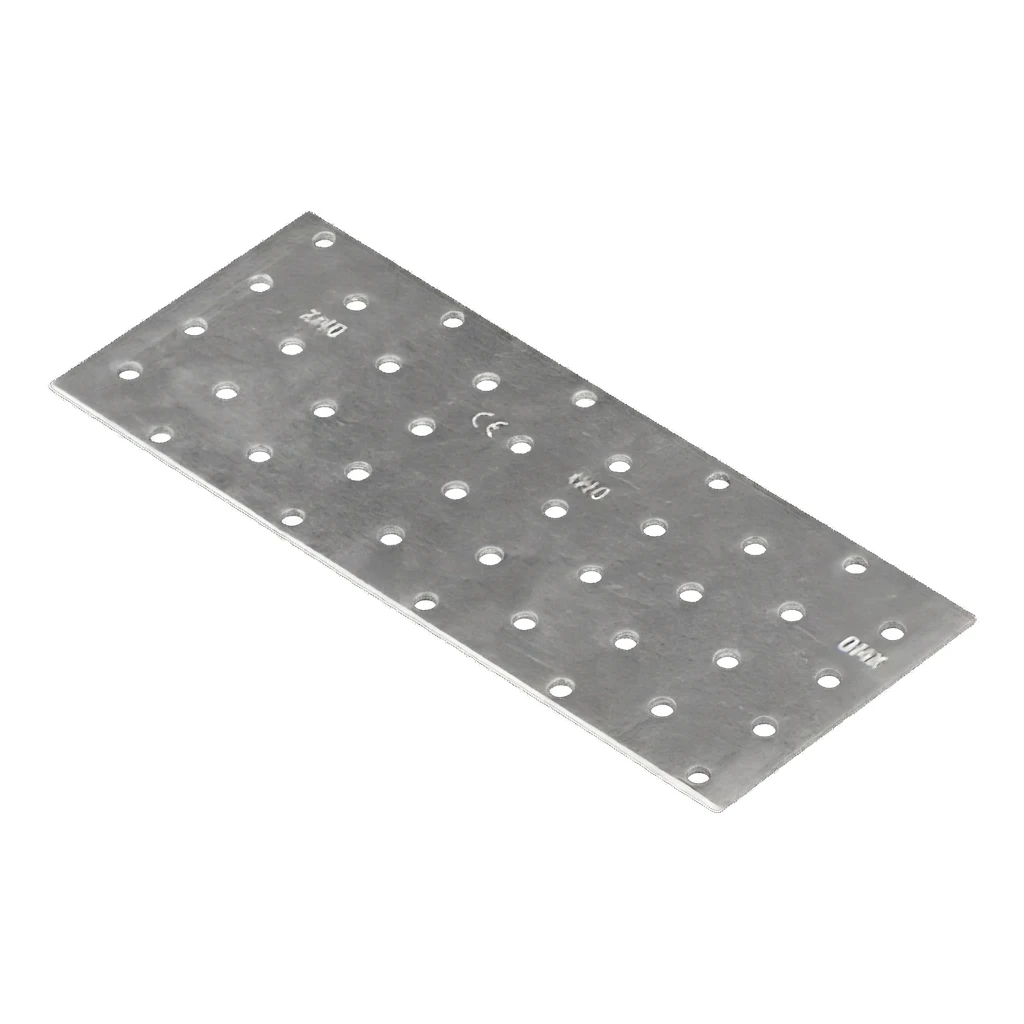

Lochplatte Stahl verzinkt PP 9 80x200 mm – Flachverbinder
Lochplatte 80×200 mm ist ein universeller Flachverbinder für Holzkonstruktionen, bei denen die Seitenflächen der zu verbindenden Elemente in derselben Ebene liegen. Dank 40 Montagelöchern mit einem Durchmesser von 5 mm, gleichmäßig über die gesamte Fläche verteilt, ermöglicht die Platte sowohl einfache als auch komplexe Zimmerverbindungen. Die glatte Oberflächenbearbeitung erlaubt den Einsatz des Verbinders sowohl innerhalb als auch außerhalb der Verbindung.

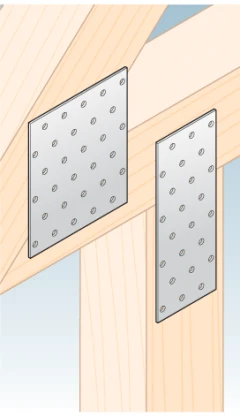

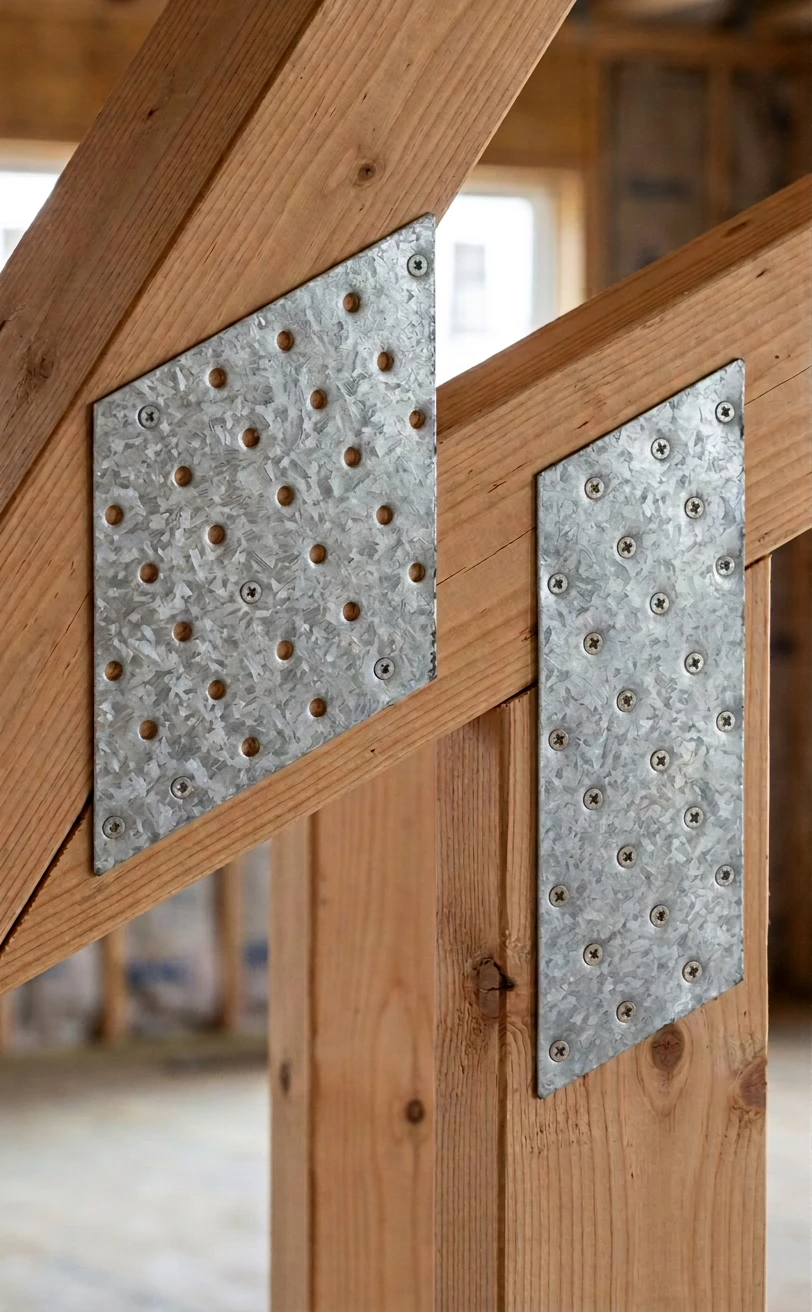

Lochplatten werden in der Regel paarweise verwendet und beidseitig an der Verbindungsstelle angebracht. Sie sind ein unverzichtbares Element bei der Montage von Dachbindern sowie allen Holzverbindungen, die eine Verstärkung erfordern. Gefertigt aus Stahlblech DX51D + Z275 mit einer Dicke von 2 mm, bietet die Platte hohe mechanische Festigkeit bei geringem Gewicht. Die Zinkbeschichtung Z275 gewährleistet einen wirksamen Korrosionsschutz, sodass der Verbinder sowohl im Innen- als auch im Außenbereich eingesetzt werden kann.

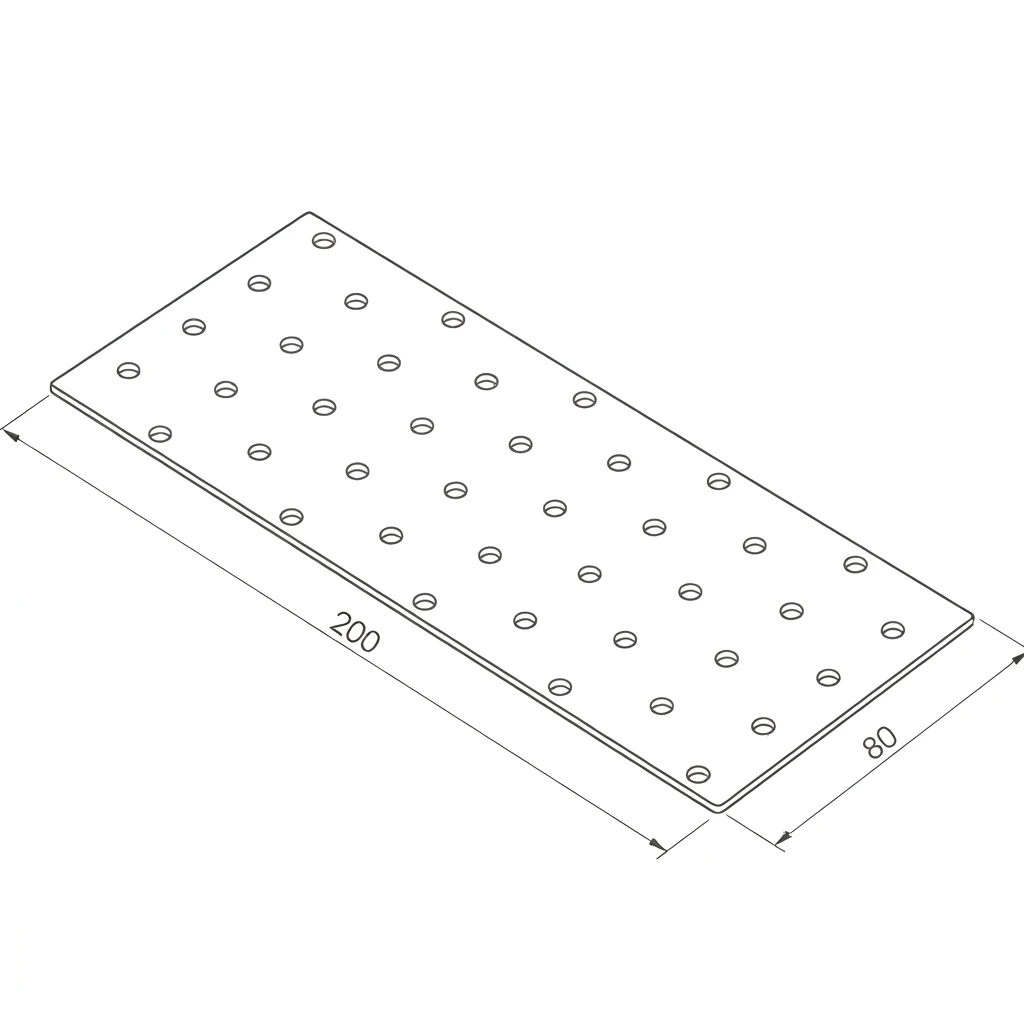

Technische Parameter
- Länge (A): 200 mm
- Breite (B): 80 mm
- Blechdicke: 2,0 mm
- Material: DX51D + Z275
- Korrosionsschutz: Verzinkung
- Anzahl der Löcher: 40 Stk. mit Durchmesser ø5 mm
- Fläche: 3,28 dm²
Anwendung und Montage

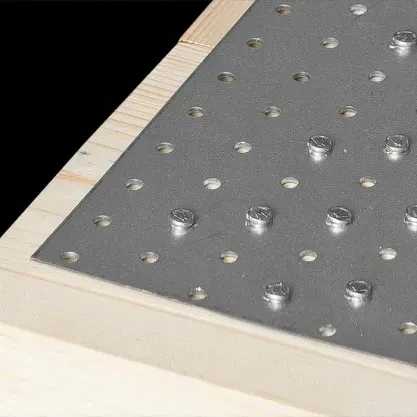

Die Lochplatte findet breite Anwendung im Holzbau – von einfachen Verstärkungen bis hin zu komplexen Dachbinderverbindungen. Die Montage erfolgt mit folgenden Verbindungsmitteln:
- Rillennägel ANCHOR ø4 mm
- Zimmermannschrauben für Verbinder
- Holzschrauben ø3–ø6 mm sowie ø10 mm
- Schrauben M5, M10, M12
- Betonanker M5, M10, M12
Dokumentation
Das Produkt verfügt über eine Leistungserklärung, die die Konformität mit den geltenden Bauvorschriften bestätigt. Die technische Dokumentation steht unten zum Download bereit.
Technische Daten
| Verbindertyp | Lochplatte |
| Material | Stahl |
| Blechstärke [mm] | 2 |
