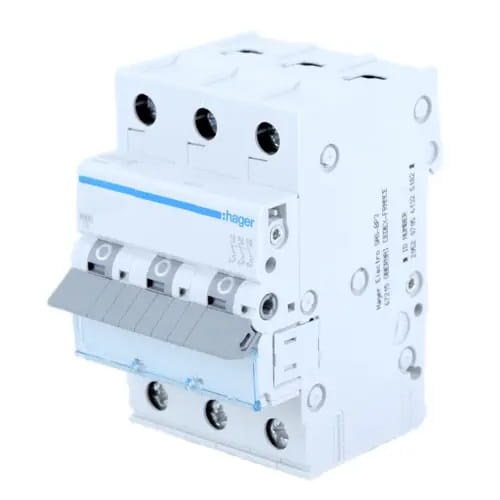

Leitungsschutzschalter B 25A 3P 6kA MBN325E HAGER

Zum Produkt-Feedback

Leitungsschutzschalter B 25A 3P 6kA MBN325E von HAGER auch bekannt als Leistungsschalter, ist ein wichtiger Bestandteil jeder elektrischen Montage. Seine Hauptfunktion besteht darin, die Kontinuität des Stromkreises zu unterbrechen, wenn der Strom den sicheren Wert für den Stromkreis überschreitet.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 19,69 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

Variante wählen:

Einzelne Varianten können preislich abweichen

Wählen Sie die Menge und Größe der Verpackung

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] wylaczniki-nadpradowe-i-silnikowe #90

  • Auslösecharakteristik B
  • Schaltertyp Überstrom
  • Nennstrom [A] 25A
  • Polzahl 3P
  • Kurzschlussleistung [kA] 6 kA
  • Marke HAGER

Beschreibung

Leitungsschutzschalter B 25A 3P 6kA MBN325E HAGER

Leitungsschutzschalter B 25A 3P 6kA MBN325E von HAGER auch bekannt als Leistungsschalter, ist ein wichtiger Bestandteil jeder elektrischen Montage. Seine Hauptfunktion besteht darin, die Kontinuität des Stromkreises zu unterbrechen, wenn der Strom den sicheren Wert für den Stromkreis überschreitet.

Dieser im Volksmund als "eska" bezeichnete Schutzschalter schützt vor Überlastungen, wie z. B. Überlastungen und Kurzschlüssen, bis zu 6 kA. Der Montageschutzschalter vom Typ B, Modell MBN325E, verfügt über einen verzögerten Betrieb und ist damit ideal für den Schutz von Lasten, die unempfindlich gegen thermische Überlast sind und geringe Einschaltströme aufweisen.

Konstruktion des Leistungsschalters MBN325E:

  • 1 - Antriebshebel
  • 2 - Schloss
  • 3 - fester und beweglicher Kontakt
  • 4 - Anschlussklemmen
  • 5 - Thermobimetall-Auslöser (Überlast)
  • 6 - Einstellschraube
  • 7 - elektromagnetischer Auslöser (Kurzschluss)
  • 8 - Löschkammer (für Lichtbogenlöschung)
Foto

Technische Daten

Serie und Typ
Leitungsschutzschalter B 25A 3P 6kA MBN325E HAGER
Anzahl der geschützten Pole
3
Anzahl der Pole
3 P
Typ des Überstromschutzschalters
B
Bemessungs-Kurzschluss-Schaltvermögen Icn
6 kA
Bemessungsschaltspannung Ue
230 / 400 V
Bemessungsfrequenz
50 / 60 Hz
Art der Versorgungsspannung
AC
Bemessungsisolationsspannung Ui
500 V
Bemessungs-Stoßspannung Uimp
4000 V
Bemessungskurzschlussausschaltvermögen 230 V 50 Hz
6 kA
Bemessungsbetriebskurzschlussausschaltstrom Ics
6 kA
Maximale Verlustleistung pro Pol gemäß der Norm
4,5 W
Gesamtverlustleistung bei Nennstrom
10,1 W
Verlustleistung pro Pol bei Nennstrom
3,5 W
Elektrische Belastbarkeit (Anzahl der Zyklen)
4000 x
Mechanische Festigkeit (Anzahl der Zyklen)
20000 x
Anzugsdrehmoment
2,8 Nm
Anschlussart
Mit Schraube
Eingangs-/Ausgangsklemmkapazität für starres Kabel (Draht)
1/25 mm²
Eingangs-/Ausgangsklemmenkapazität für flexibles Kabel (Draht)
1/16 mm²
Norm
EN 60898-1
Schutzgrad
IP20
Abmessungen
70 x 83 x 52,5 mm

Verfügbare Konfiguration

Produkt-Code
Katalog-Nr.
EAN
Modell
GPV-401-72
next arrow image
MBN325E/HAG
3250614313080
MBN325E
