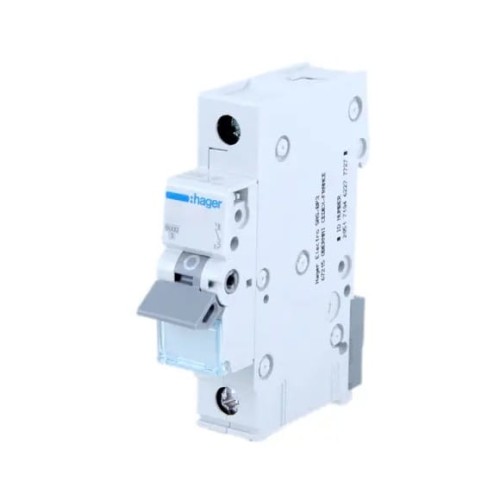

Leitungsschutzschalter B 25A 1P 6kA MBN125E HAGER

Zum Produkt-Feedback

Leitungsschutzschalter B 25A 1P 6kA MBN125E HAGER Der Stromkreisunterbrecher ist ein wichtiges Bauteil in einer elektrischen Anlage. Seine Hauptfunktion besteht darin, die Kontinuität eines Stromkreises zu unterbrechen, wenn der Strom den sicheren Wert für den Stromkreis überschreitet.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 5,87 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

Variante wählen:

Einzelne Varianten können preislich abweichen

Wählen Sie die Menge und Größe der Verpackung

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] wylaczniki-nadpradowe-i-silnikowe #90

  • Auslösecharakteristik B
  • Schaltertyp Überstrom
  • Nennstrom [A] 25A
  • Polzahl 1P
  • Kurzschlussleistung [kA] 6 kA
  • Marke HAGER

Beschreibung

Leitungsschutzschalter B 25A 1P 6kA MBN125E HAGER

Leitungsschutzschalter B 25A 1P 6kA MBN125E HAGER Der Stromkreisunterbrecher ist ein wichtiges Bauteil in einer elektrischen Anlage. Seine Hauptfunktion besteht darin, die Kontinuität eines Stromkreises zu unterbrechen, wenn der Strom den sicheren Wert für den Stromkreis überschreitet.

"Eska" verwaltet und schützt vor den Auswirkungen von Überlastungen, d.h. Überlastungen und Kurzschlüssen, bis zu einem Wert von 6kA. Der Leistungsschalter MBN125E Typ B zeichnet sich durch seine verzögerte Auslösung aus und ist für den Schutz von Lasten konzipiert, die nicht auf thermische Überlastungen reagieren und geringe Einschaltströme aufweisen.

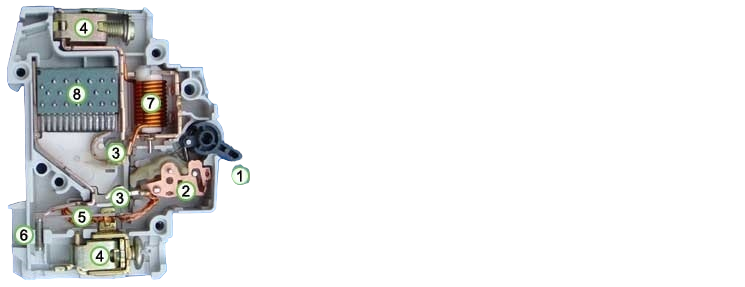

Aufbau des Leistungsschalters MBN125E

  • 1 - Betätigungshebel
  • 2 - Verriegelung
  • 3 - fester und beweglicher Kontakt
  • 4 - Anschlussklemmen
  • 5 - Thermobimetall-Auslöser (Überlast)
  • 6 - Einstellschraube
  • 7 - elektromagnetischer Auslöser (Kurzschluss)
  • 8 - Löschkammer (für Lichtbogenlöschung)
Foto

Spezifikation

Hersteller
HAGER
Merkmale
B
Nennstrom [A]
25 A
Baureihe und Typ
Leitungsschutzschalter B 25A 1P 6kA MBN125E HAGER
Anzahl der geschützten Pole
1
Anzahl der Pole
1 P
Typ des Überstromschutzschalters
B
Bemessungs-Kurzschlussausschaltvermögen Icn
6 kA
Bemessungsschaltspannung Ue
230 / 400 V
Bemessungsfrequenz
50 / 60 Hz
Art der Versorgungsspannung
AC
Bemessungsisolationsspannung Ui
500 V
Bemessungs-Steh-Stoßspannung Uimp
4000 V
Bemessungskurzschlussausschaltvermögen 230 V 50 Hz
6 kA
Bemessungsbetriebskurzschlussausschaltstrom Ics
6 kA
Maximale Verlustleistung pro Pol nach Norm
3 W
Gesamtverlustleistung bei Nennstrom
4,5 W
Verlustleistung pro Pol bei Nennstrom
3 W
Elektrische Lebensdauer (Anzahl der Zyklen)
4000 x
Mechanische Festigkeit (Anzahl der Zyklen)
20000 x
Anzugsdrehmoment
2,8 Nm
Anschlussart
Mit Schraube
Eingangs-/Ausgangsklemmenkapazität für starren Draht (Draht)
1/25 mm²
Kapazität der Eingangs-/Ausgangsklemmen für flexible Leitungen (Kabel)
1/16 mm²
Standard
EN 60898-1
Schutzart
IP20
Abmessungen
70 x 83 x 17,5 mm

Verfügbare Konfiguration

Produkt-Code
Katalog-Nr.
EAN
Modell
GPV-401-127
next arrow image
MBN125E/HAG
3250614312786
MBN125E
