Laufwagen-Set mit 5 Rollen für freitragende Schiebetore mit Zubehör

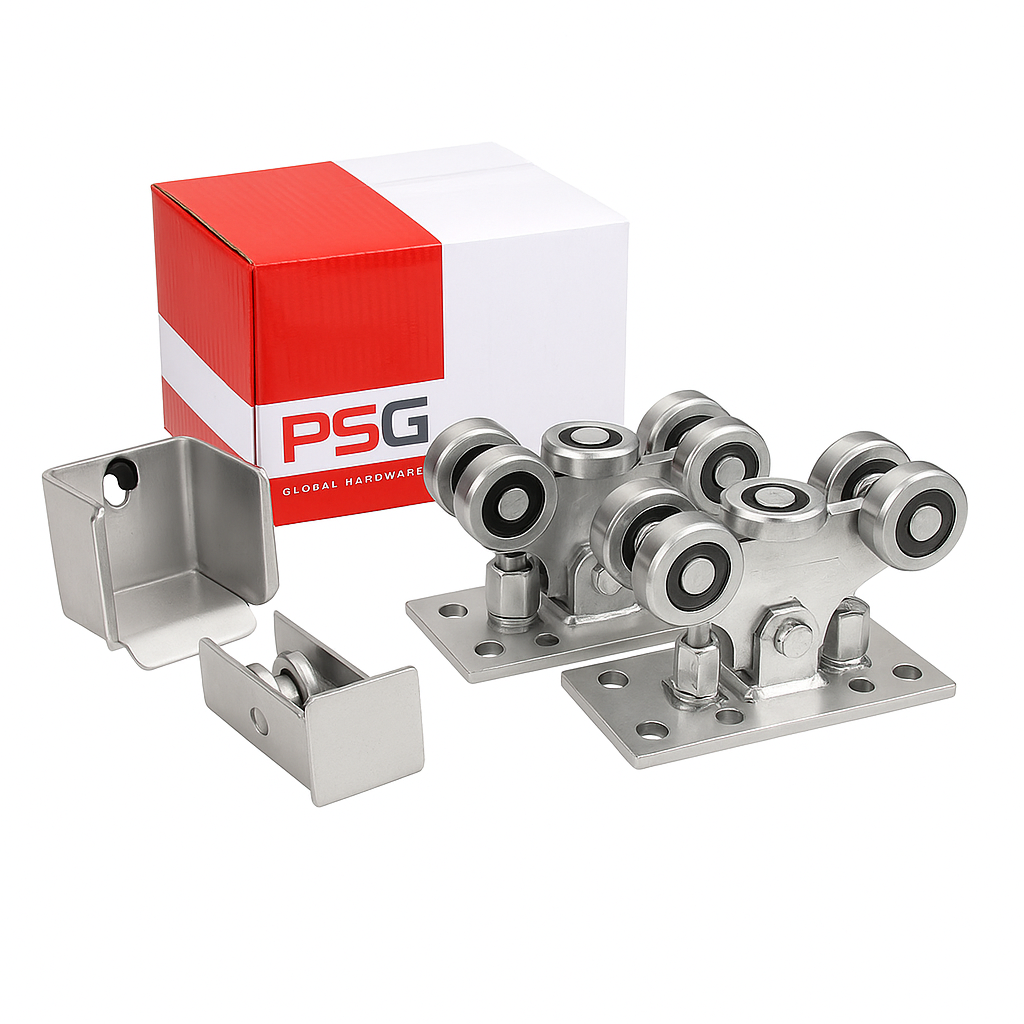

Inhalt des Sets

• Laufwagen mit 5 Metallrollen — 2 Stk.
• Auflaufrolle mit Schutzabschluss — 1 Stk.
• Stahlauflaufhalter mit Gummipuffer — 1 Stk.
• Montageschrauben im Lieferumfang enthalten

Allgemeine Daten des Sets

• Gewicht des Sets: 12,24 kg
• Verpackungsvolumen: 10 500 cm³
• EAN: 5901289674720

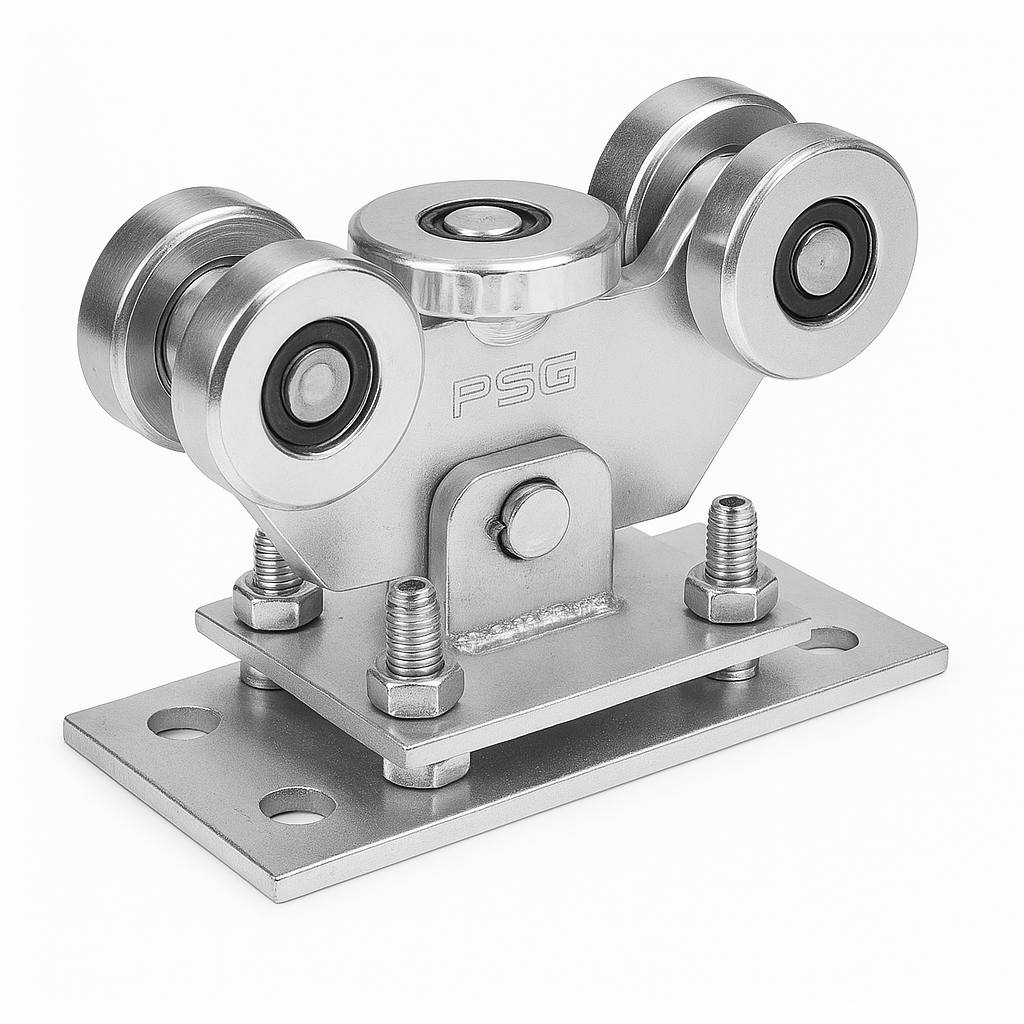

Laufwagen — Aufbau und Funktion

Der Laufwagen ist mit 5 Metallrollen ausgestattet, darunter 1 Horizontalrolle, die eine stabile Führung des Tores auf der Schiene gewährleisten. Die Pendelkonstruktion — der Laufwagen ist über einen Zapfen mit der Grundplatte verbunden — passt sich automatisch an das Schiebetor an und gleicht eventuelle Unebenheiten und Abweichungen der Schiene aus. Die Höhe des Laufwagens ist per Schrauben regulierbar, was eine präzise Einstellung des Tores während der Montage erleichtert.

• Anzahl der Rollen: 5 (davon 1 horizontal)
• Konstruktion: pendelnd (Zapfen zur Grundplattenverbindung)
• Höhenverstellung: per Schraube
• Kompatible Schiene: 70×70×4 mm
• Korrosionsschutz: Feuerverzinkung

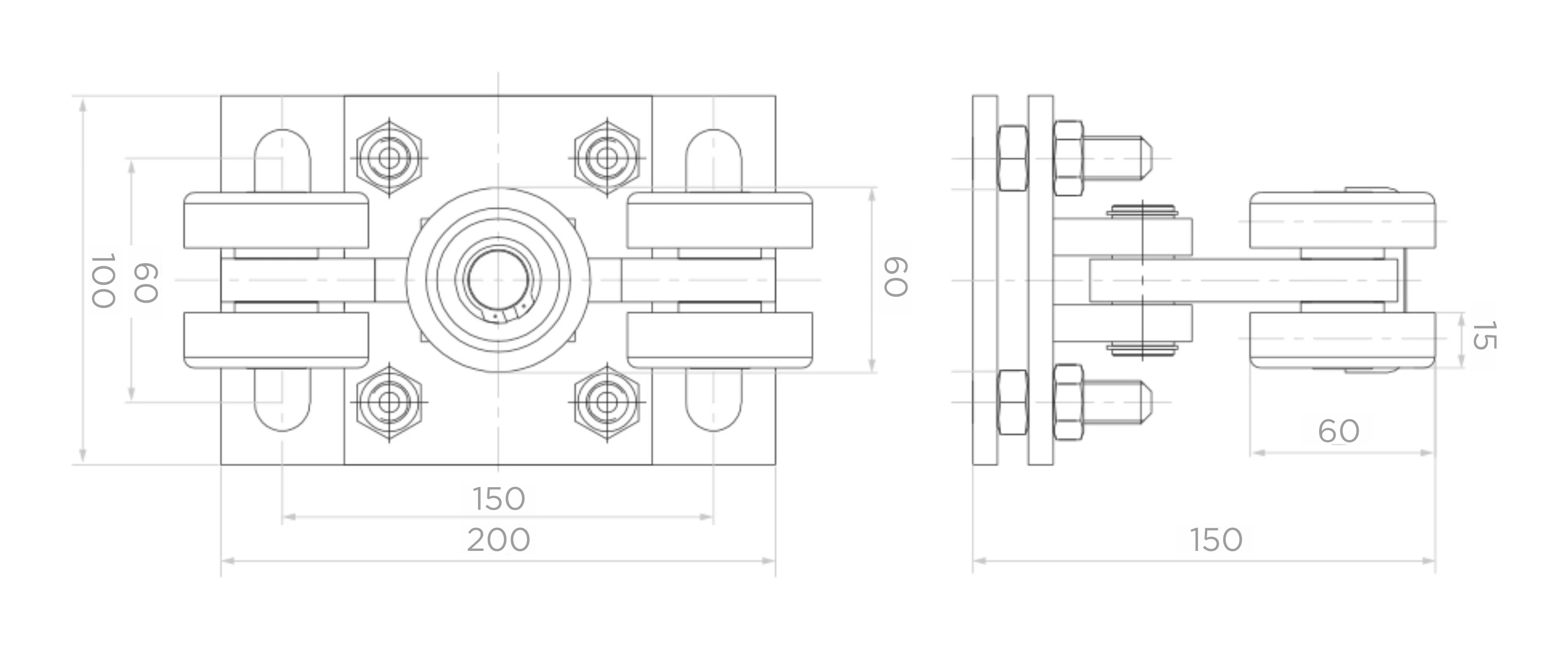

Abmessungen des Laufwagens

• Grundplattenmaß (L × B): 200 × 100 mm
• Lochabstand der Montagebohrungen: 150 × 60 mm
• Gesamthöhe: 150 mm
• Rollenhöhe über Grundplatte: 60 mm
• Stärke der Montagegrundplatte: 15 mm

Auflaufrolle mit Schutzabschluss

Stählerne Auflaufrolle, die am Anfang der Schiene des freitragenden Schiebetors montiert wird. Sie ist mit einem Schutzabschluss ausgestattet, der das Innere der Schiene vor dem Eindringen von Schnee, Eis und Verschmutzungen schützt — was besonders bei Installationen unter schwierigen Witterungsbedingungen von Bedeutung ist. Montageschrauben sind im Lieferumfang enthalten.

• Material: Stahl
• Kompatible Schiene: 70×70×4 mm
• Schutzabschluss: ja (Schutz vor Schnee und Eis)
• Montageschrauben: im Lieferumfang
• Korrosionsschutz: Feuerverzinkung

Stahlauflaufhalter

Der Auflaufhalter wird am Torpfosten befestigt und nimmt die Auflaufrolle beim Schließen des Tores auf. Durch diese Konstruktion verteilt sich das Torgewicht auf mehrere Elemente, was das Tor in der geschlossenen Position stabilisiert und die Lebensdauer der Laufwagen erheblich verlängert. An der Rückwand befinden sich 2 Montagebohrungen sowie ein Gummipuffer zur Dämpfung von Stößen.

• Material: Stahl
• Kompatible Schienen: 70×70×4 mm sowie 80×80×5 mm
• Montagebohrungen: 2 Stk. (Rückwand)
• Puffer: Gummi
• Korrosionsschutz: Feuerverzinkung

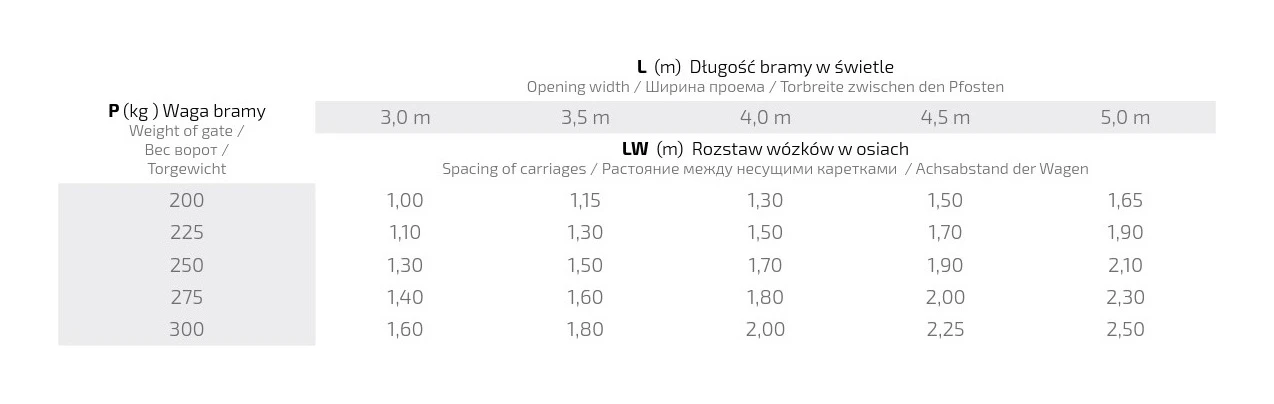

Ermittlung des Laufwagenabstands in der Achse

Der korrekte Laufwagenabstand (LW) hängt von der lichten Torbreite (L) sowie dem Torgewicht (P) ab. Die folgende Tabelle zeigt die empfohlenen Abstände der Laufwagen in Metern, die einen optimalen Betrieb und eine lange Lebensdauer des Systems gewährleisten:

• Torgewicht 200 kg: Abstand von 1,00 m (L=3,0 m) bis 1,65 m (L=5,0 m)
• Torgewicht 225 kg: Abstand von 1,10 m (L=3,0 m) bis 1,90 m (L=5,0 m)
• Torgewicht 250 kg: Abstand von 1,30 m (L=3,0 m) bis 2,10 m (L=5,0 m)
• Torgewicht 275 kg: Abstand von 1,40 m (L=3,0 m) bis 2,30 m (L=5,0 m)
• Torgewicht 300 kg: Abstand von 1,60 m (L=3,0 m) bis 2,50 m (L=5,0 m)

In der Tabelle erfasste lichte Torbreiten: 3,0 m, 3,5 m, 4,0 m, 4,5 m sowie 5,0 m.

Alle Komponenten des Sets sind feuerverzinkt, was einen wirksamen Korrosionsschutz und eine langlebige Nutzung sowohl bei Inneninstallationen als auch bei wechselnden Witterungsbedingungen gewährleistet. Das vollständige Paket ermöglicht es dem Installationsunternehmen, das gesamte Zubehör in einer einzigen Position zu bestellen — ohne das Risiko, eine Komponente zu vergessen.
