Laufwagen-Paket für Profil 68x68 mm mit Kunststoffrollen, mit Auflaufrolle und Auflaufhalter

Lieferumfang

• Laufwagen — 2 Stk.
• Auflaufrolle — 1 Stk.
• Auflaufhalter (Auflaufgehäuse) — 1 Stk.

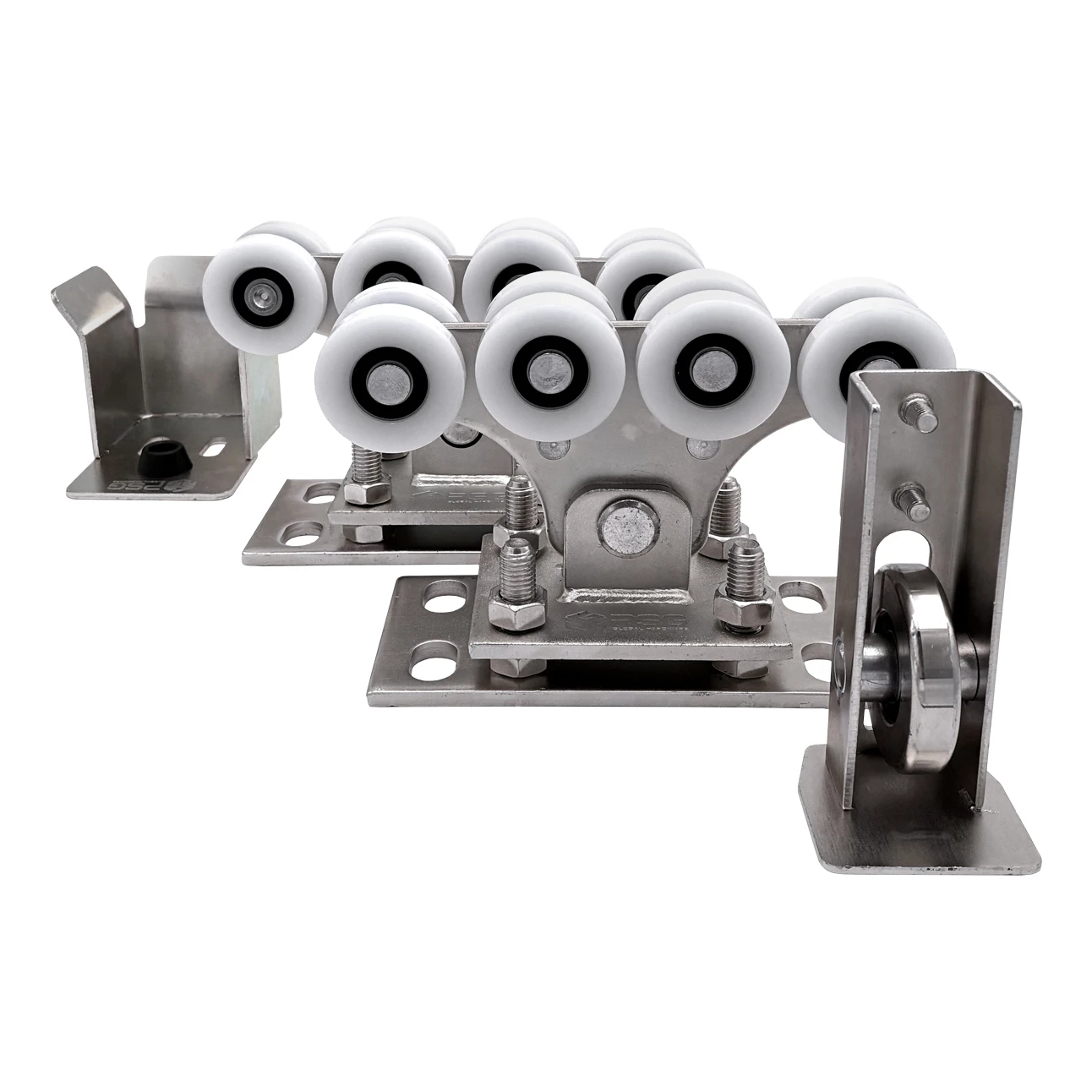

Das Set stellt die komplette Ausstattung des Laufsystems für ein freitragendes Schiebetor dar — die Elemente werden am Fundament und am Pfosten montiert, um ein vollständig funktionsfähiges Schiebesystem zu erhalten.

Laufwagen — das Herzstück des Systems

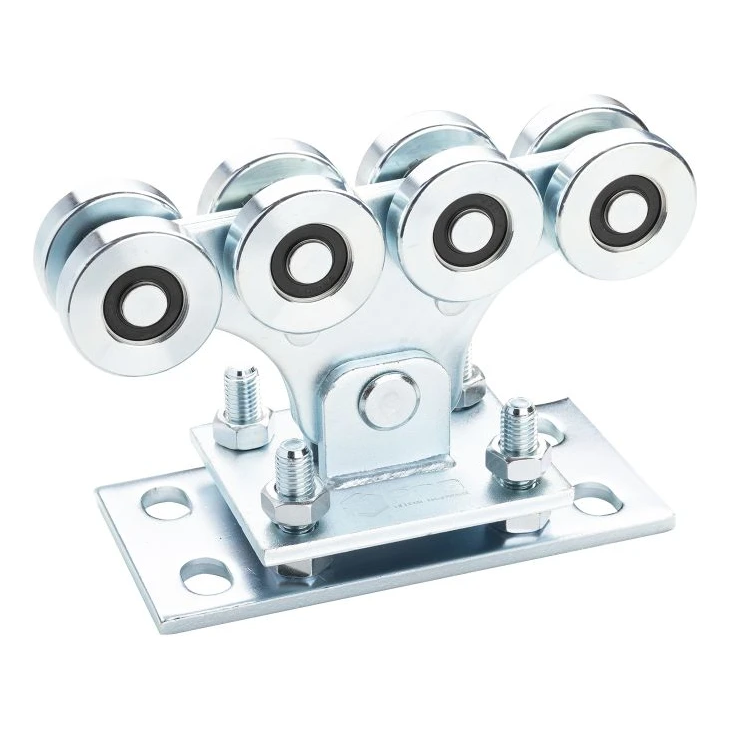

Die beiden Laufwagen sind für die Führung und das Tragen des Torflügels verantwortlich. Jeder ist mit 8 Kunststoffrollen auf zwei Ebenen ausgestattet, was eine gleichmäßige Führung und Stabilisierung des Torflügels gewährleistet. Die Kunststoffrollen laufen geräuscharm und erfordern keine häufige Schmierung. Die Kugellager 6201 RS mit Gummidichtung garantieren geringen Rollwiderstand und Schutz vor Verschmutzungen.

Technische Daten des Laufwagens

• Konstruktionsmaterial: galvanisch verzinkter Stahl
• Laufsystem: 8 Kunststoffrollen auf zwei Ebenen
• Lager: Kugellager 6201 RS
• System: 68×68 mm
• Grundplattenabmessungen: 200 × 100 × 8 mm
• Gesamtbreite des Rollensystems: 48 mm
• Rollenrolldurchmesser: 56 mm
• Rollenaussendurchmesser: 60 mm
• Breite einer einzelnen Rolle: 14,5 mm
• Stärke des Mittelträgers: 10 mm
• Gewinde der Regulierschrauben: M14
• Stärke der Grundplatten: 2 × 8 mm
• Laufwagenhöhe: 157 mm
• Rollendurchmesser: 68 mm

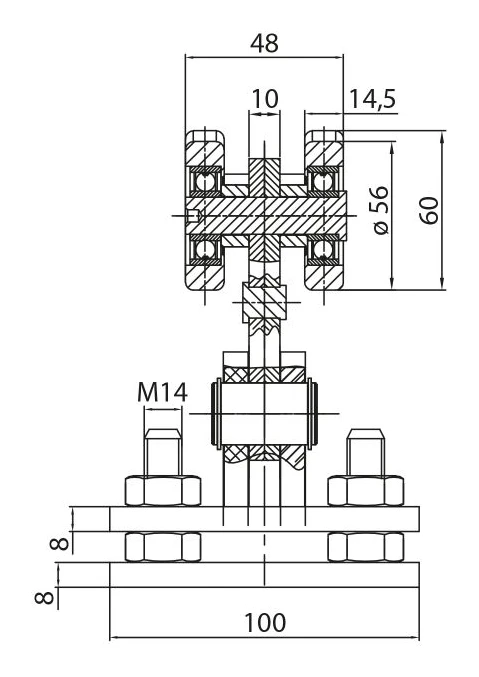

Die Maßzeichnung zeigt den Querschnitt des Laufwagens mit den wichtigsten Abmessungen. Das zweilagige Rollensystem sorgt für eine optimale Kraftverteilung, und die doppelte Grundplatte mit Einstellung über M14-Schrauben ermöglicht eine präzise Höhen- und Loteinstellung des Torflügels nach der Montage.

Auflaufrolle — Stabilisierung und Schutz

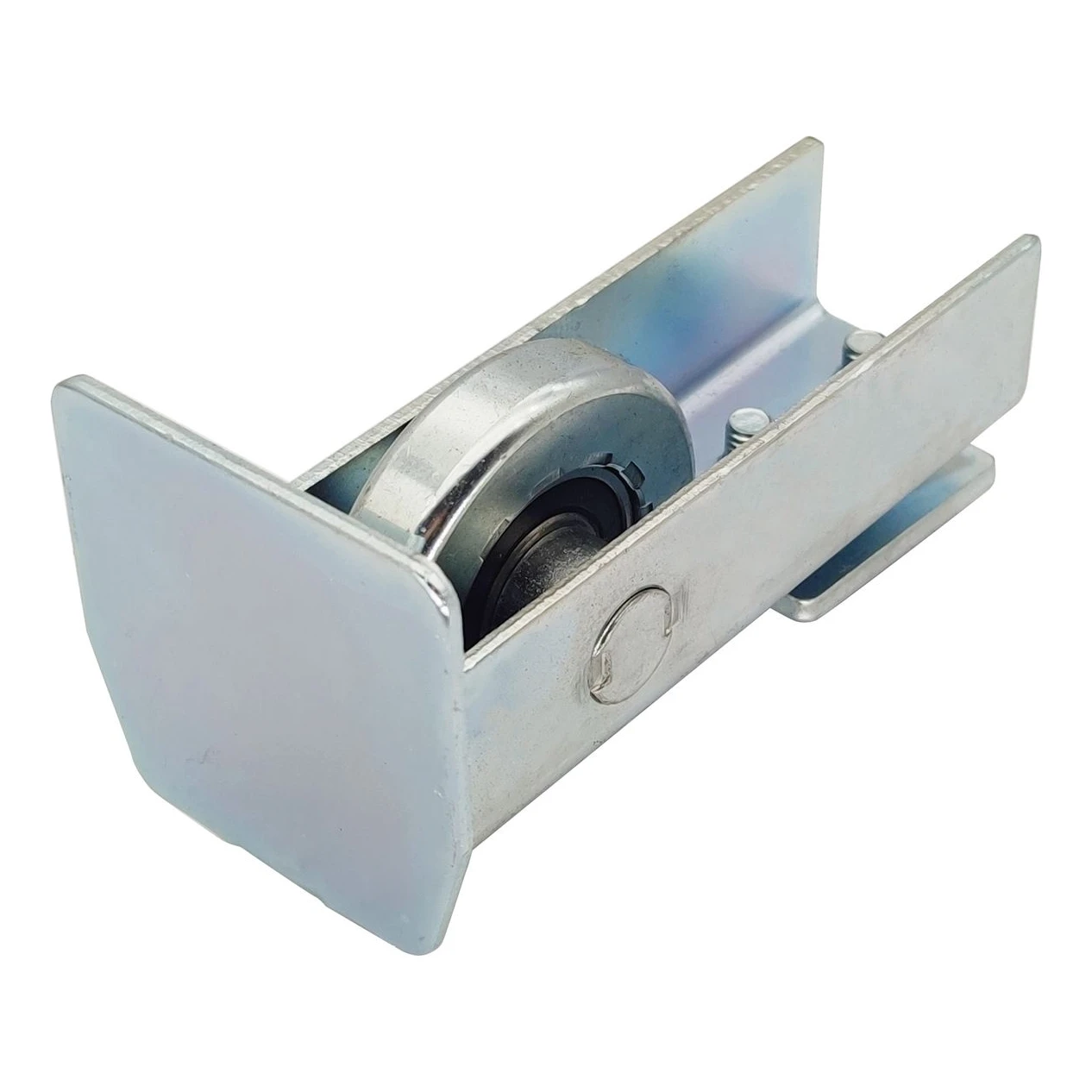

Die Auflaufrolle wird am Anfang der freitragenden Schiene montiert. Ihre verzinkte Stahlkonstruktion nimmt einen Teil der Last auf und stabilisiert den Torflügel, was den Betrieb des Tores verbessert. Sie arbeitet mit dem Auflaufhalter am Pfosten zusammen, was ein sicheres Schließen erleichtert und Vibrationen reduziert. Die Auflaufrolle verringert zudem den Verschleiß der Laufwagen und minimiert im Winter den Einfluss von Schnee und Eis auf den Torbetrieb.

• Kompatibilität: System 68×68 mm
• Oberfläche: verzinkt — Korrosionsschutz

Auflaufhalter — präzises Schließen

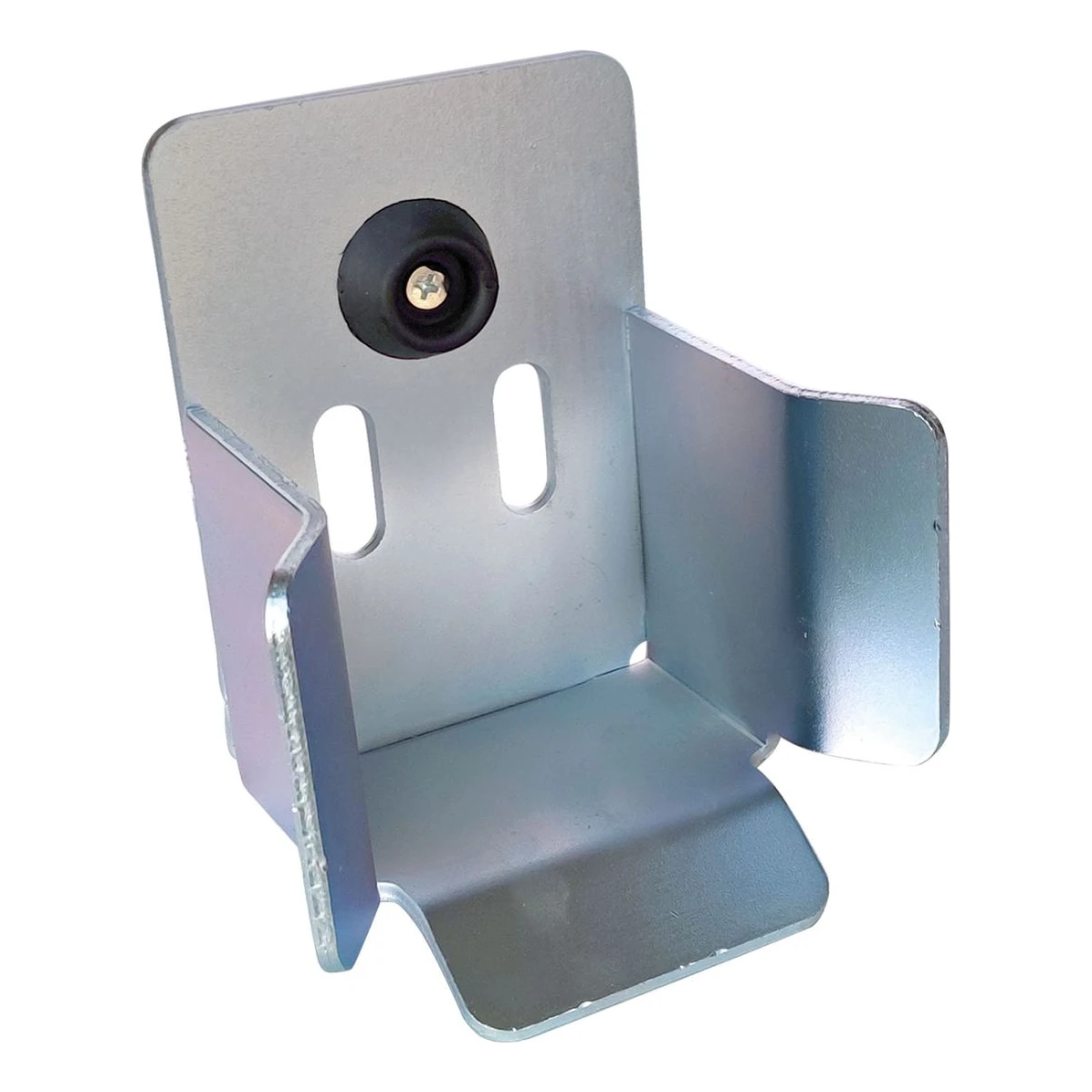

Das Auflaufgehäuse führt den Torflügel und verbessert die Stabilität des gesamten Systems. Die Montage ist schnell und einfach — das Element wird am unteren Teil des Abschlusspfostens angeschraubt. Zusammen mit der Auflaufrolle bildet es ein Set, das den Torflügel zum Pfosten führt, ein sicheres Schließen erleichtert und Vibrationen reduziert. Auf der Rückseite befinden sich zwei Montagebohrungen sowie ein Gummipuffer, der den Einlauf des Torflügels dämpft.

• Kompatibilität: System 68×68 mm
• Oberfläche: verzinkt
• Puffer: Gummi — Dämpfung des Toreinlaufs

Set-Daten

• Gewicht des Sets: 12,934 kg
• Verpackungsvolumen: 10 486,88 cm³
• EAN: 5903313208031
• Kompatibilität der Führungsschiene: Schiene 68×68
