Laufwagen 89x100 mm für Schiene 6V.089 Schiebetor 8 Rollen aus Stahl
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

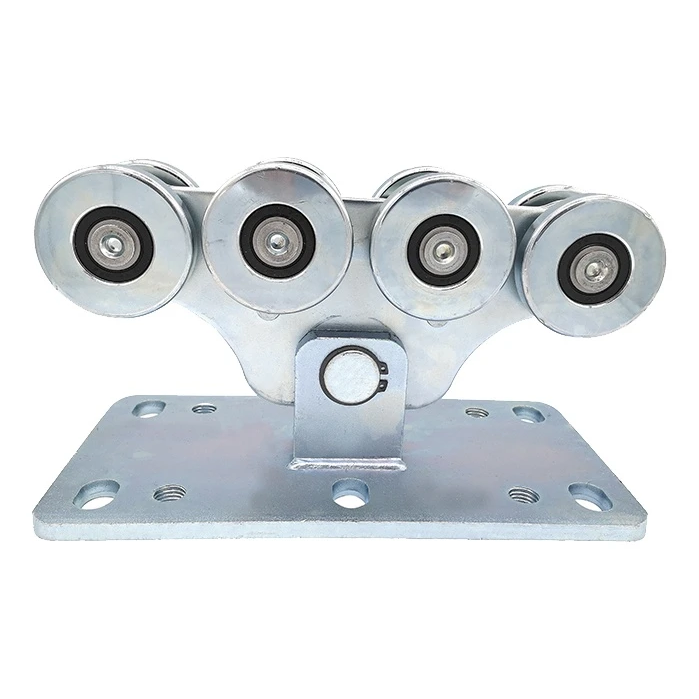

Laufwagen 8-rollig schwenkbar für Schiebetor – Stahlrollen
Schwenkbarer 8-Rollen-Laufwagen ist ein robustes Führungselement für schienengeführte Schiebetore, kompatibel mit der Schiene 6V.089. Die mehrlagige Zentralkonstruktion sorgt für erhöhte Tragfähigkeit und Arbeitsstabilität, während die Stahlrollen eine jahrelange reibungslose Führung des Torflügels gewährleisten.
Wichtigste Produktmerkmale
- Typ: schwenkbarer Laufwagen
- Anzahl der Rollen: 8
- Rollenmaterial: Stahl
- Kompatibilität: Schiene 6V.089

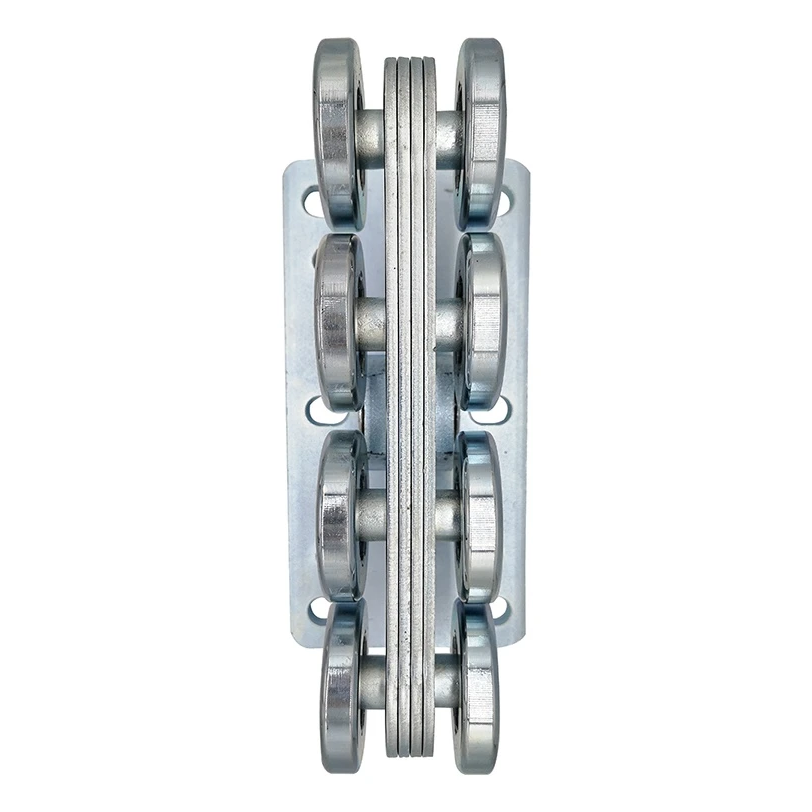

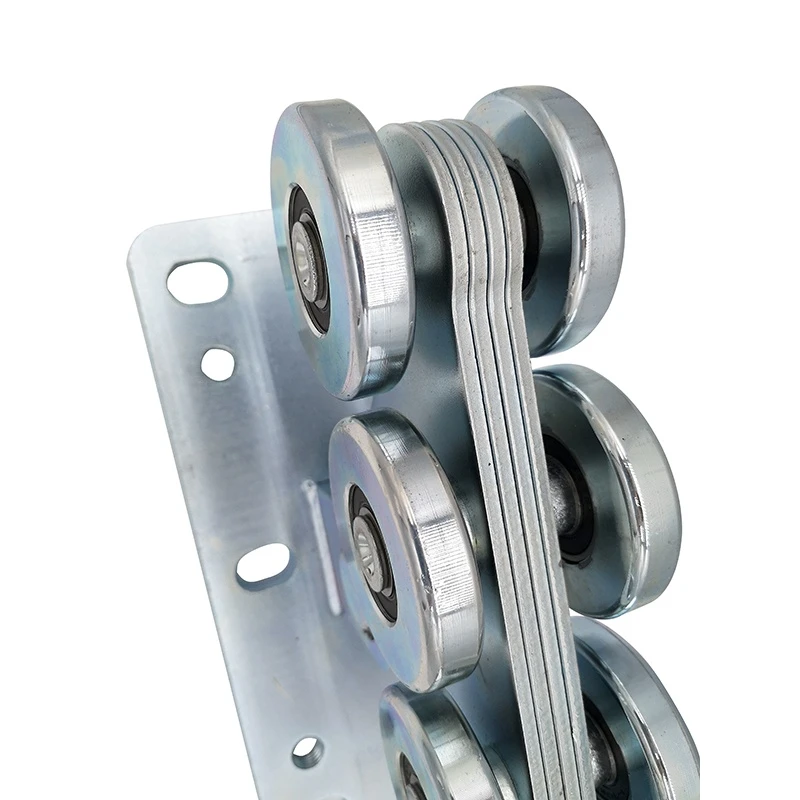

- Konstruktion: mehrlagig (erhöhte Tragfähigkeit)
- Montageplatte mit Bohrungen: 4× M16
- Gewicht: 11,3 kg
- Höhe (H): 169 mm
Langlebigkeit und Zuverlässigkeit

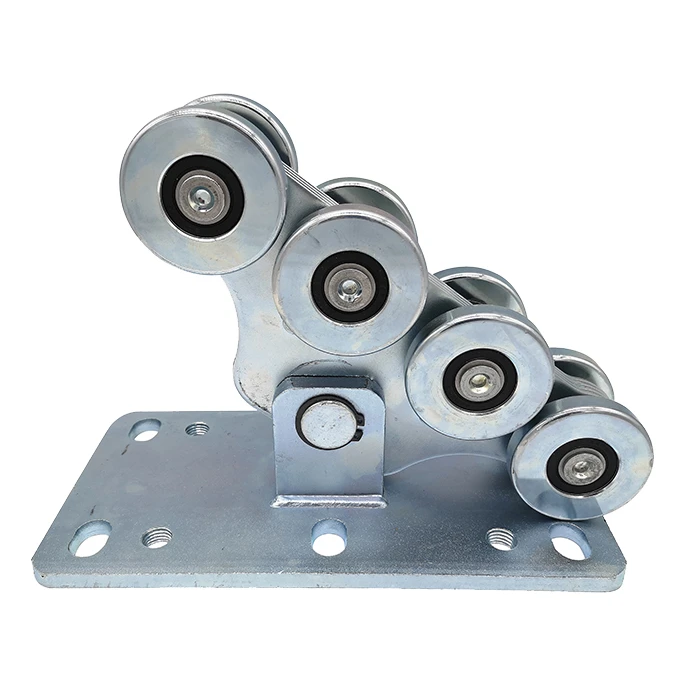

Der Laufwagen zeichnet sich durch hohe Widerstandsfähigkeit gegen mechanische Beschädigungen und dynamische Belastungen aus. Das mehrlagige Zentralelement reduziert Verformungen unter hohem Druck, was eine stabile Führung auch schwerer Torflügel gewährleistet. Die auf Lagern montierten Stahlrollen sorgen für leisen und gleichmäßigen Lauf, minimieren den Rollwiderstand und reduzieren den Wartungsaufwand. Die Schwenkkonstruktion kompensiert eventuelle Achsabweichungen der Schiene und schützt die Rollen vor ungleichmäßigem Verschleiß.
Abmessungen

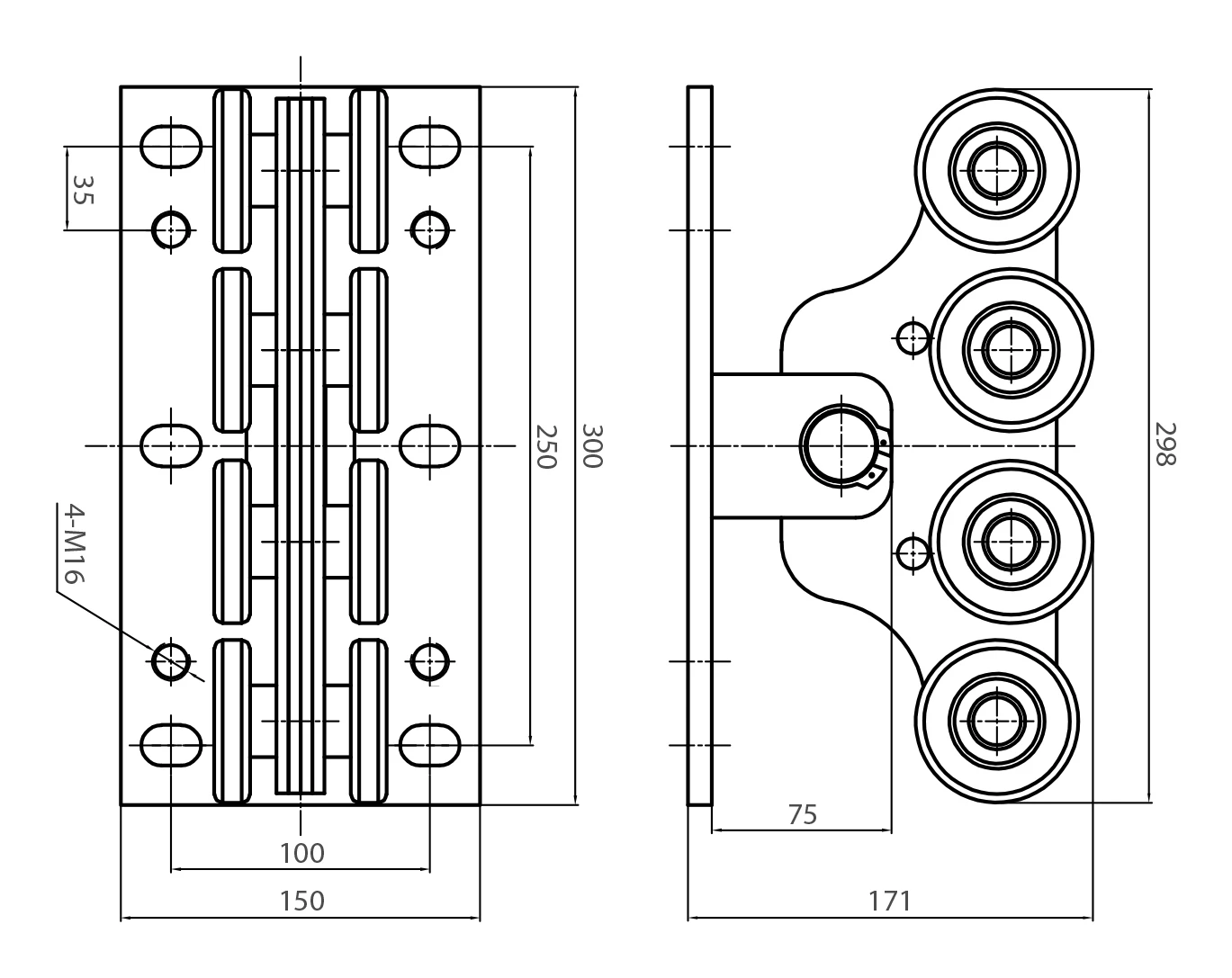

Die technische Zeichnung zeigt die wichtigsten Maße des Laufwagens, die eine präzise Montageplanung im Torgehäuse ermöglichen:
- Abmessungen der Grundplatte: 150 × 300 mm
- Lochabstand der Montagebohrungen: 100 × 250 mm
- Montagebohrungen: 4× M16
- Randabstand der Bohrungen: 35 mm
- Gesamtbreite mit Rollen: 171 mm
- Gesamthöhe (Seitenansicht): 298 mm
- Achsversatz der Rollen zur Grundplattenkante: 75 mm

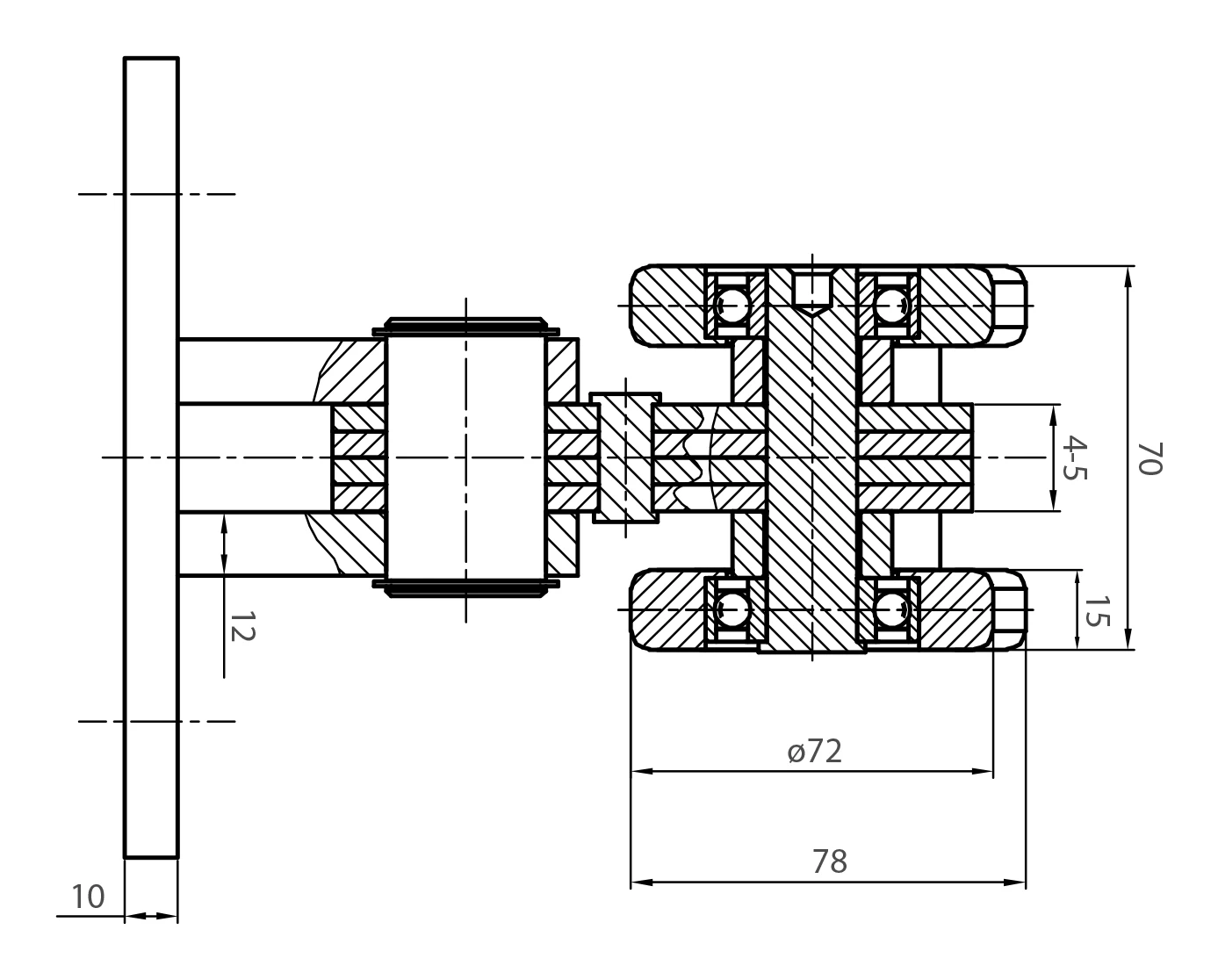

Rollen- und Querschnittsparameter
- Rollendurchmesser: ø72 mm
- Rollenbreite: 78 mm
- Höhe der Rolleneinheit: 70 mm
- Schienenführungsspalt: 4–5 mm
- Grundplattendicke: 10 mm
- Lagerdurchmesser: 12 mm
- Unteres Spiel: 15 mm
- Volumen: 5243,44 cm³
- EAN: 5903313200240
Der Laufwagen ist ein montagefertiges Bauteil, das nach der Befestigung am Torrahmen mit vier M16-Schrauben sofort einsatzbereit ist. Dank der soliden Stahlkonstruktion und der präzise gefertigten Lagerungen bietet das Produkt langjährigen, störungsfreien Betrieb auch bei intensiv genutzten Industrietoren.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Produkttyp | Einzelwagen |
| Rollenmaterial | Stahl |
| Anzahl Rollen [szt.] | 8 |
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 350 |
| Laufschienengröße | 100x89x5 |
| Laufsystemtyp | Laufsystem |
