Laufwagen 70 für Schiebetor schwenkbar 5 Rollen aus Kunststoff
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

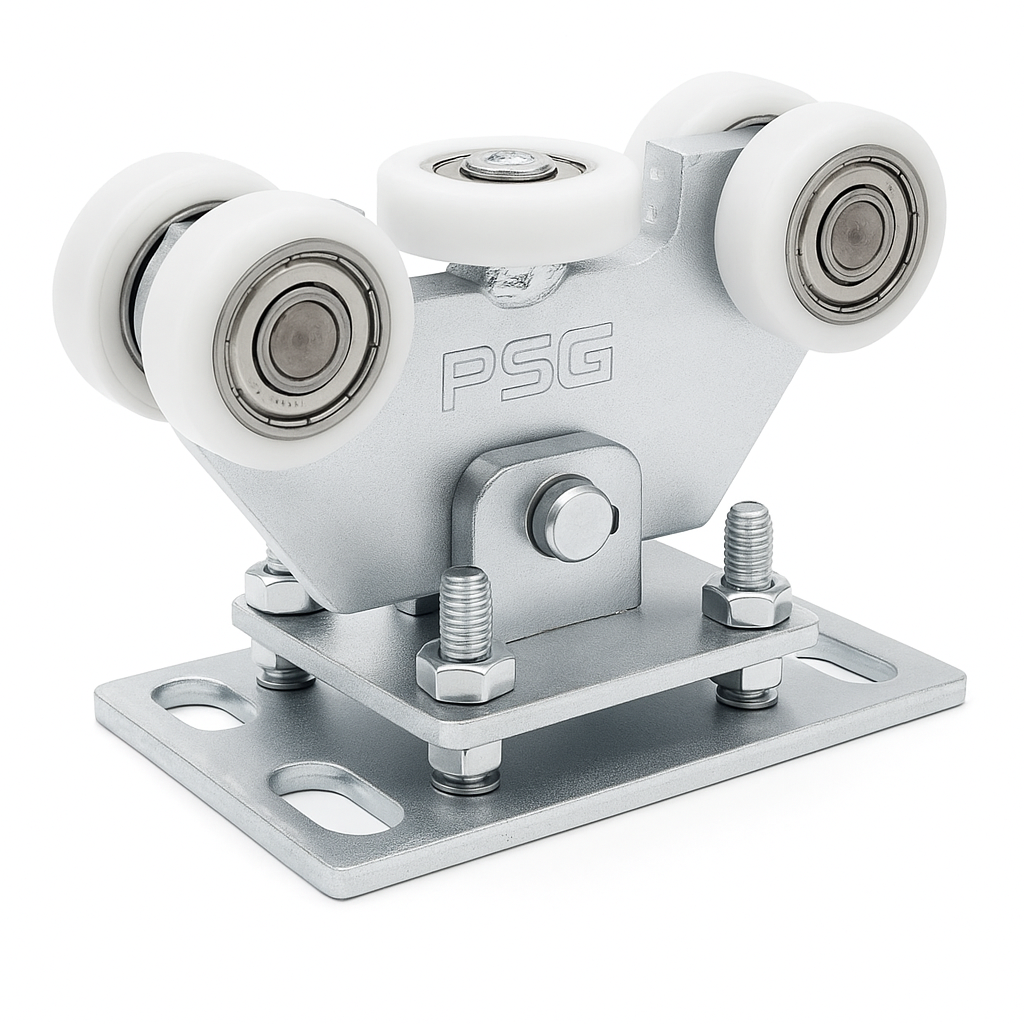

Laufwagen 70 pendelnd 5-rollig für freitragende Schiebetore
Laufwagen 70 ist ein robustes, 5-rolliges Laufelement für freitragende Schiebetore. Die pendelnde Konstruktion mit Zapfen ermöglicht eine automatische Anpassung an die Führungsschiene, wodurch Spannungen eliminiert werden und ein reibungsloser Torlauf auch bei hohen Belastungen gewährleistet ist – die ideale Lösung für Monteure, die zuverlässige Komponenten für Torsysteme suchen.
Konstruktionsmerkmale
- Anzahl der Rollen: 5 (davon 1 horizontale Rolle zur Stabilisierung)
- Rollenmaterial: Kunststoff mit Kugellagern
- Konstruktion: pendelnd – der Wagen ist über einen Zapfen mit der Grundplatte verbunden und passt sich selbsttätig an das Tor an
- Höhenverstellung: mittels Regulierschrauben
- Oberfläche: Galvanik-Verzinkung – Korrosionsschutz
- Schienenkompatibilität: 70×70×4 mm
- Maximale Traglast: 400 kg
Dank der Kunststoffrollen arbeitet der Laufwagen leise und gleichmäßig, was besonders bei Installationen an Wohn- und Bürogebäuden von Bedeutung ist. Kugellager in jeder Rolle garantieren lange Lebensdauer und minimalen Rollwiderstand, was die Belastung des Torantriebs reduziert.

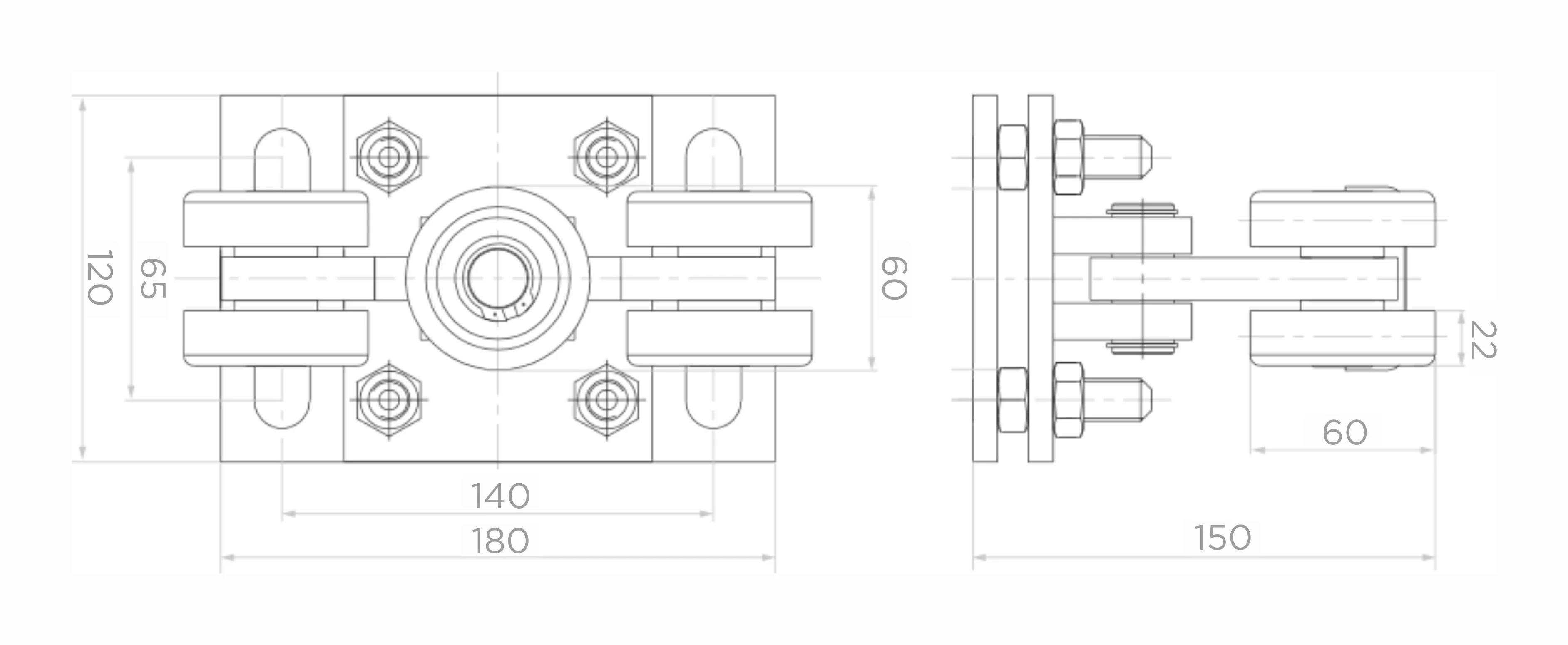

Abmessungen und technische Daten
- Abmessungen der Grundplatte: 180 × 120 mm
- Lochabstand Montagebohrungen: 140 × 65 mm
- Gesamthöhe (H): 150 mm
- Tiefe: 150 mm
- Rollenbreite: 60 mm
- Stärke der Montageplatte: 22 mm
- Gewicht: 5,04 kg
- Volumen: 5093,63 cm³
- EAN: 5901289674553
Der pendelnde Laufwagen ist ein zentrales Element freitragender Schiebetorsysteme. Die Montage am Fundament erfolgt mittels Schrauben und Muttern durch ovale Langlöcher in der Grundplatte, die eine präzise Positionierung des Laufwagens relativ zur Schienenachse ermöglichen. Die Höhenverstellung erlaubt ein exaktes Ausrichten des Tores nach der Montage.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Laufschienengröße | 70x70x4 |
| Produkttyp | Einzelwagen |
| Rollenmaterial | Kunststoff |
| Anzahl Rollen [szt.] | 5 |
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 400 |
| Laufsystemtyp | Laufsystem |
