Laufwagen 70 für Schiebetor 5-rollig Stahlrollen
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

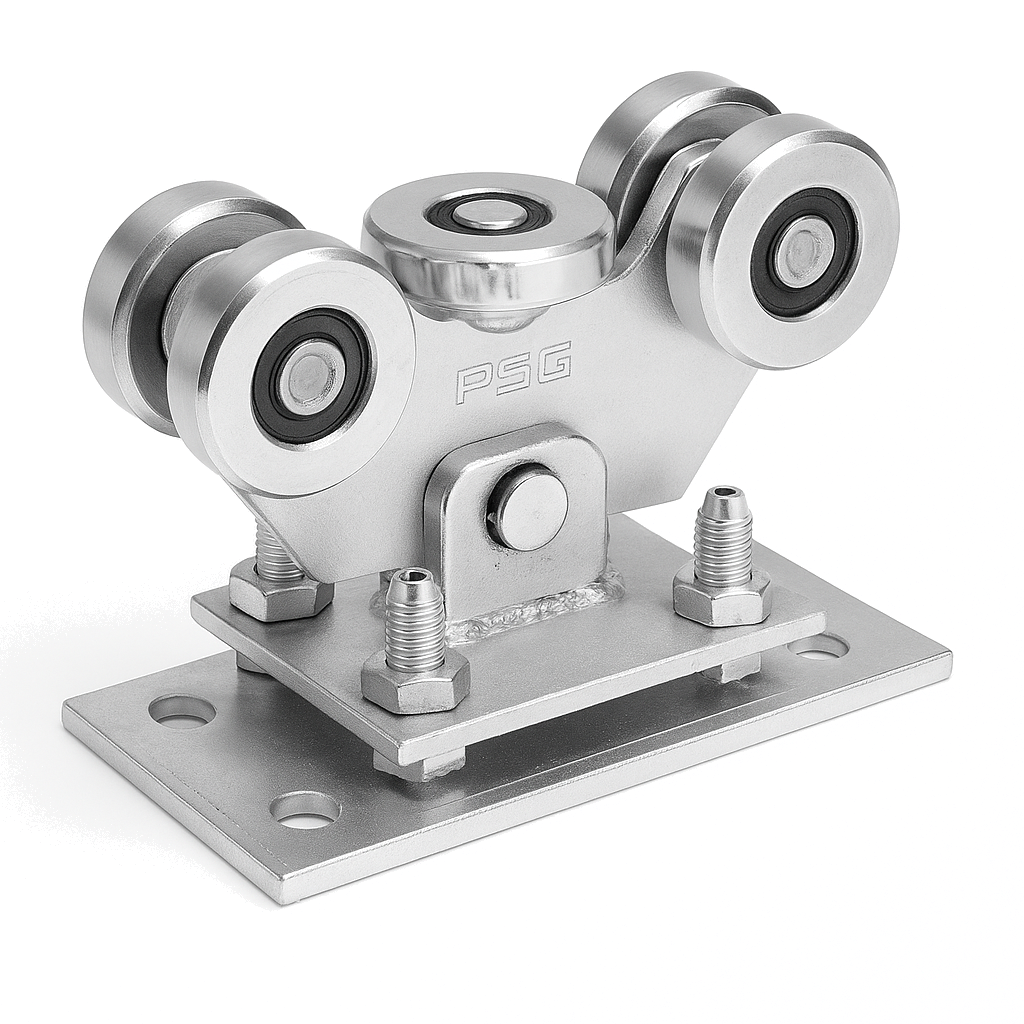

Laufwagen 5-rollig für Schiebtore – Schiene 70x70 mm, 450 kg
Der 5-rollige Laufwagen für freitragende Schiebtore ist ein robustes Fahrelement für professionelle Torsysteme. Die schwenkbare Konstruktion mit 5 Stahlrollen (darunter eine Horizontalrolle) sorgt für eine gleichmäßige und geräuscharme Torführung. Die Verbindung mit der Grundplatte über einen Zapfen ermöglicht die automatische Anpassung des Laufwagens an die Führungsschiene. Diese Lösung verkürzt die Montagezeit und eliminiert die Notwendigkeit einer präzisen Nivellierung – ideal für Installationsteams, die mehrere Projekte gleichzeitig realisieren.
Konstruktion und Funktionsweise
Der Laufwagen ist mit 5 metallischen Rollen auf Kugellagern ausgestattet, die eine gleichmäßige Lastverteilung auf der Führungsschiene gewährleisten. Die Horizontalrolle stabilisiert die seitlichen Bewegungen des Tores und eliminiert Schlag- und Schwingungseffekte während des Verschiebens. Der Schwenkmechanismus (Zapfen, der den Laufwagen mit der Montagegrundplatte verbindet) ermöglicht den automatischen Ausgleich geringfügiger Schienenabweichungen, was die Montage auf unebenem Untergrund erheblich erleichtert.
Die Höhenregulierung erfolgt über Befestigungsschrauben in der Grundplatte, was eine präzise Einstellung des Torniveaus nach der Montage des Laufwagens ermöglicht. Die gesamte Oberfläche des Elements ist verzinkt, was vor Korrosion schützt und einen langlebigen Einsatz unter Außenbedingungen gewährleistet.

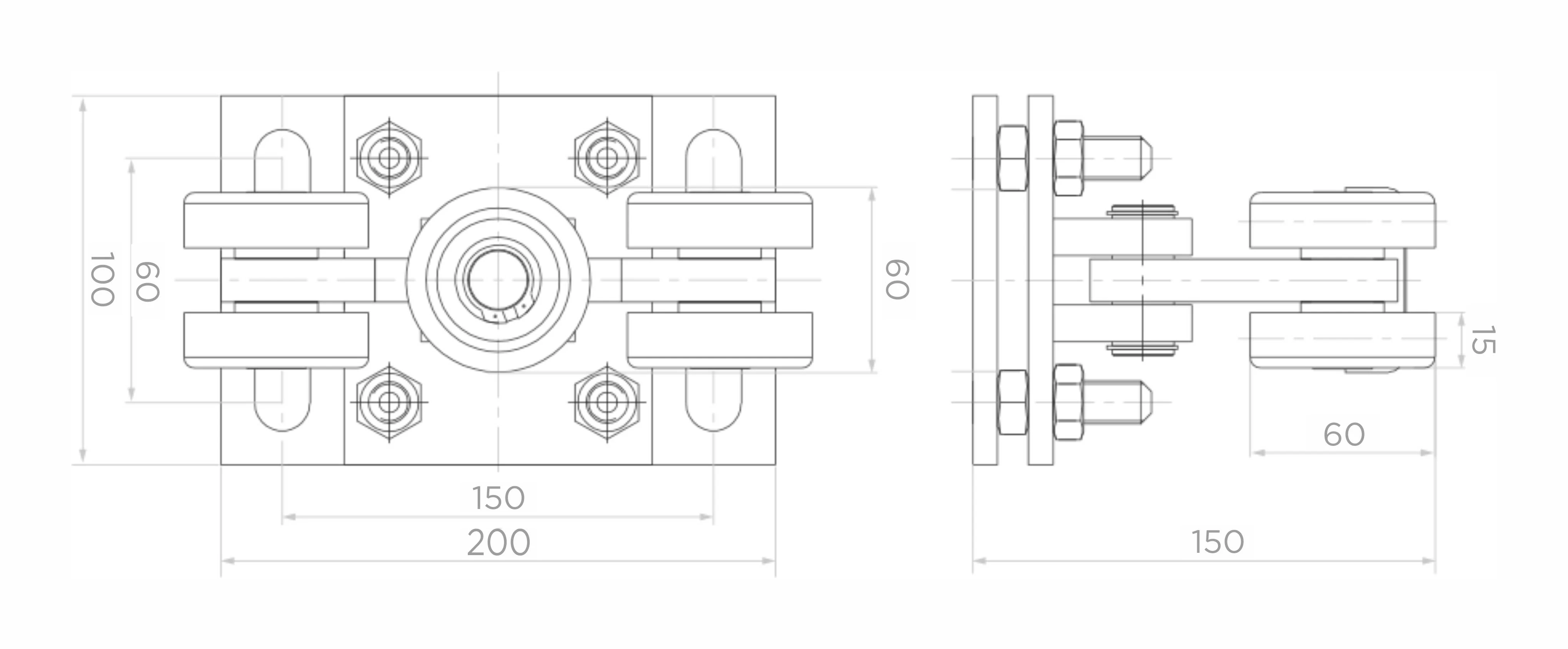

Technische Parameter
- Anzahl der Rollen: 5 (darunter 1 Horizontalrolle)
- Rollenmaterial: Stahl
- Maximale Tragfähigkeit: 450 kg
- Kompatible Schiene: 70×70×4 mm
- Laufwagenhöhe (H): 150 mm
- Abmessungen der Montagegrundplatte: 200×100 mm
- Lochabstand der Montagebohrungen: 150 mm
- Laufwagenbreite: 150 mm
- Rollenbreite: 60 mm
- Oberflächenbehandlung: Verzinkung
- Mechanismus: schwenkbar (Zapfen)
- Höhenregulierung: Schraubenverstellung
- Gewicht: 4,965 kg
- Volumen: 5243,44 cm³
- EAN: 5901289674645
Anwendung
Der Laufwagen ist für freitragende Schiebtore konzipiert, die auf einer Schiene 70×70×4 mm geführt werden. Die Tragfähigkeit von 450 kg ermöglicht den Einsatz bei schweren Toren – sowohl im Wohnungsbau als auch in Industrie-, Lager- und Logistikbereichen. Für ein vollständiges Fahrsystem werden zwei Laufwagen benötigt, die mit dem entsprechenden Abstand an den Torpfeilern montiert werden.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Produkttyp | Einzelwagen |
| Rollenmaterial | Stahl |
| Anzahl Rollen [szt.] | 5 |
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 450 |
| Laufschienengröße | 70x70x4 |
| Laufsystemtyp | Laufsystem |
