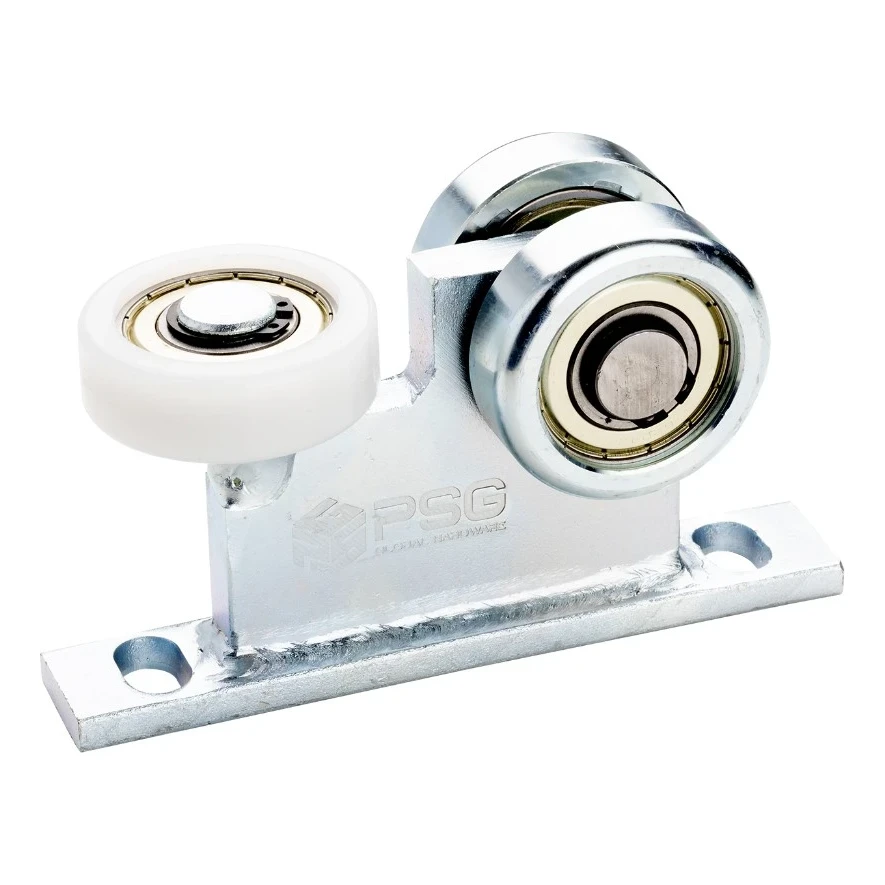

Laufwagen 70 für Hängeschiebetore, 2 Stahlrollen und 1 Kunststoffrolle – schmale Basis

Konstruktion und Materialien

Das Gehäuse des Laufwagens besteht aus Stahl mit einer Zinkbeschichtung, die wirksam vor Korrosion schützt. Dadurch eignet sich der Laufwagen sowohl für den Einsatz im Innenbereich als auch im Außenbereich – unter Bedingungen, bei denen er Feuchtigkeit und wechselnden Witterungseinflüssen ausgesetzt ist. Die Rollen sind auf Kugellagern gelagert, was einen langlebigen, störungsfreien Betrieb und minimalen Rollwiderstand gewährleistet.

Die Kombination aus zwei Stahlrollen (tragend) und einer Kunststoffrolle (führend) minimiert die Geräuschentwicklung beim Betrieb des Mechanismus und reduziert die Reibung, was den Bedienkomfort des Tores erhöht. Diese Lösung bewährt sich besonders in Gewerbeobjekten und Hallen, wo ein leiser Betrieb wichtig ist.

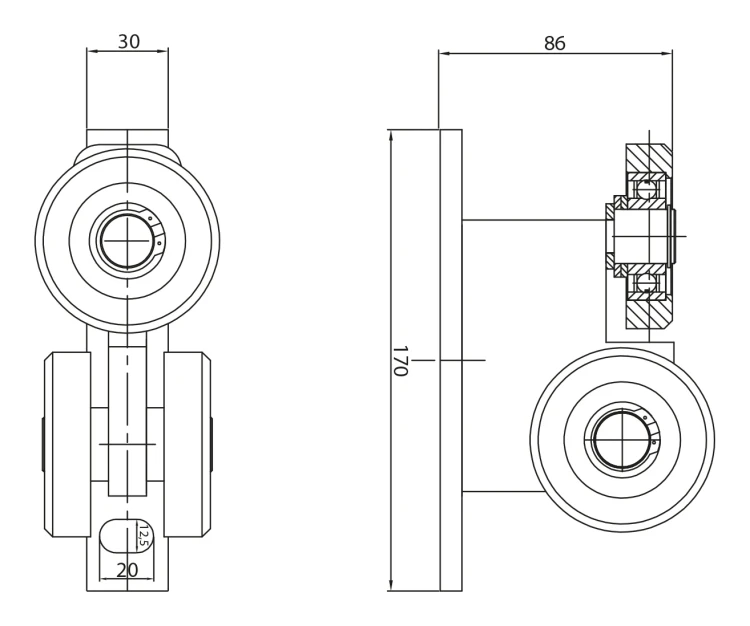

Abmessungen und technische Parameter

• Schienensystem: 70×70 mm
• Höhe der Montageplatte (L): 170 mm
• Ausladung von der Platte bis zum äußersten Punkt der oberen Rolle: 86 mm
• Gesamthöhe (H): 99 mm
• Breite des Trägers der oberen Rolle: 30 mm
• Langloch in der Basis: 20 × 12,5 mm

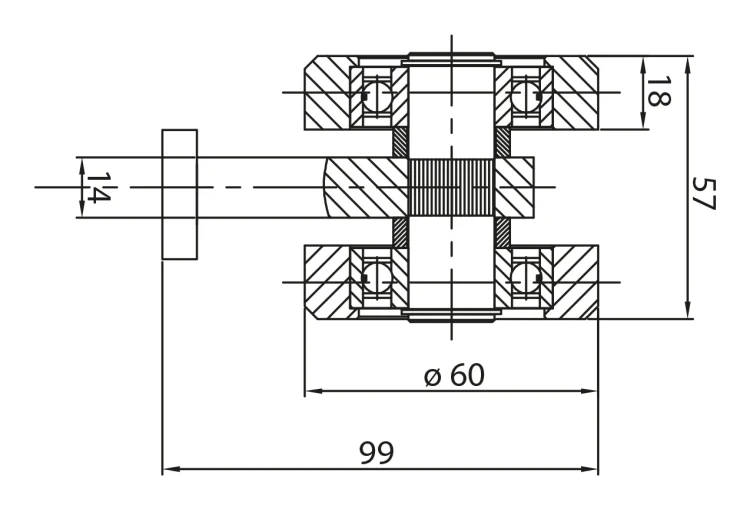

• Durchmesser der unteren Rollen (tragend): ø 60 mm
• Breite der Anordnung der zwei unteren Rollen: 57 mm
• Breite einer einzelnen unteren Rolle: 18 mm
• Stärke der Montageplatte: 14 mm
• Gewicht: 1,88 kg
• Rollen: 2 Stahl + 1 Kunststoff
• Lager: Kugellager
• Korrosionsschutz: Verzinkung
• EAN: 5901289670036

Vorteile für den Monteur

• Schmale Montagebasis mit Langlöchern ermöglicht eine präzise Ausrichtung und sichere Befestigung
• Verzinkte Oberfläche macht zusätzlichen Korrosionsschutz überflüssig – sofort montagebereit
• Leiser Betrieb dank der Kombination aus Stahlrollen und Kunststoffrolle – weniger Reklamationen von Endnutzern
• Kugellager sorgen für geringen Rollwiderstand und lange Lebensdauer ohne häufige Wartung
• Universeller Einsatz – innen und außen, in Industriehallen, Lagerhäusern und Wirtschaftsgebäuden
