Laufwagen 70 5-rollig für Schiebetor pendelnd Stahlrollen
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

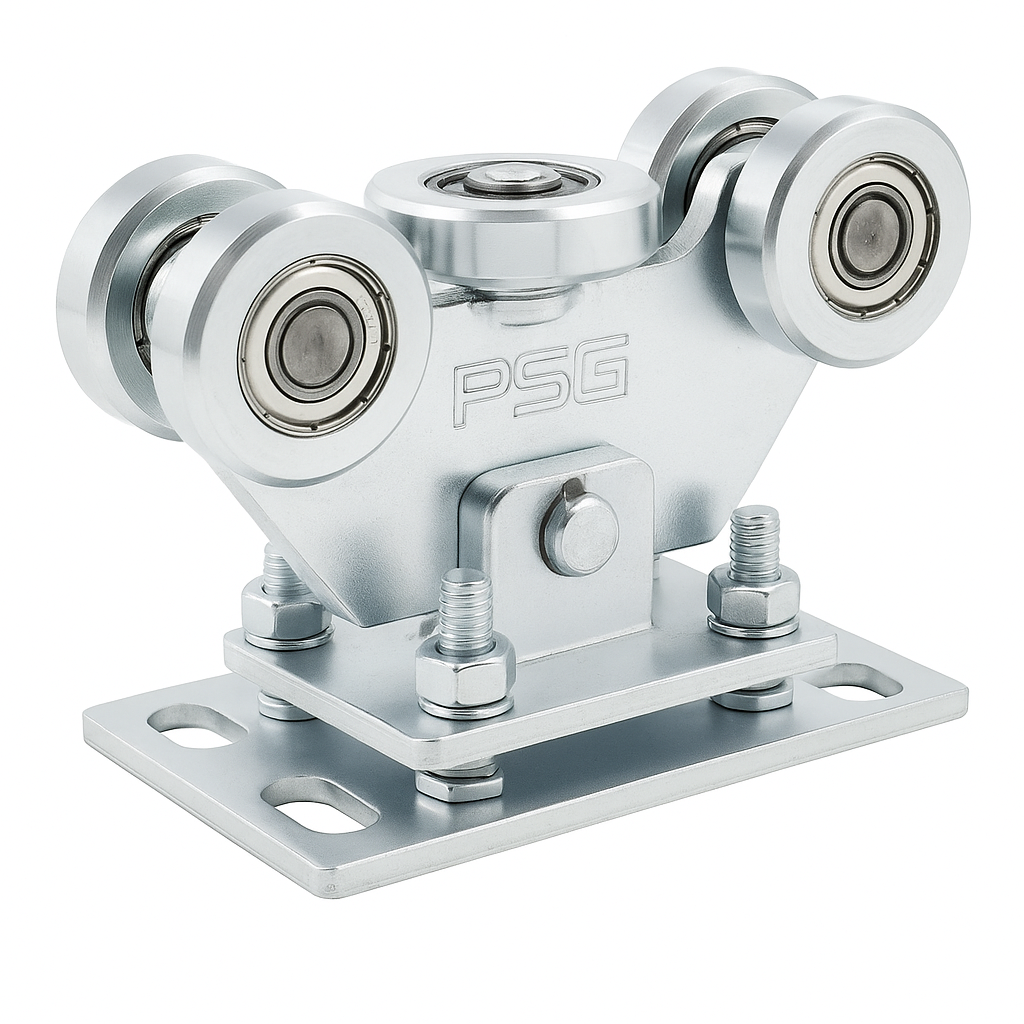

Laufwagen 70 für Schiebetor – 5-rollig pendelnd, Stahlrollen
Laufwagen 70 ist ein robustes, 5-rolliges Fahrelement für freitragende Schiebetore. Die Pendelkonstruktion mit einem Bolzen, der den Wagen mit der Grundplatte verbindet, sorgt für eine selbsttätige Anpassung an das Schienenprofil – das gewährleistet einen reibungslosen und störungsfreien Betrieb des Tores auch bei hohen Belastungen von bis zu 650 kg.
Aufbau und Funktionsprinzip
Der Laufwagen ist mit 5 Stahlrollen ausgestattet, darunter eine Horizontalrolle, die mit einer Führungsschiene der Abmessung 70×70×4 mm zusammenarbeiten. Alle Rollen sind auf Kugellagern gelagert, was einen geringen Rollwiderstand und einen leisen Betrieb gewährleistet. Der Pendelmechanismus ermöglicht ein Schwenken des Wagens gegenüber der Montagegrundplatte – dadurch werden kleine Unebenheiten und Durchbiegungen der Schiene ausgeglichen und die Last gleichmäßig auf alle Rollen verteilt.
Die Höhenregulierung erfolgt über Schrauben in der Grundplatte, was eine präzise Einstellung des Torniveaus während der Montage ermöglicht. Das gesamte Element ist mit einer Zinkbeschichtung versehen, die die Stahlteile vor Korrosion schützt und einen langlebigen Einsatz im Außenbereich gewährleistet.

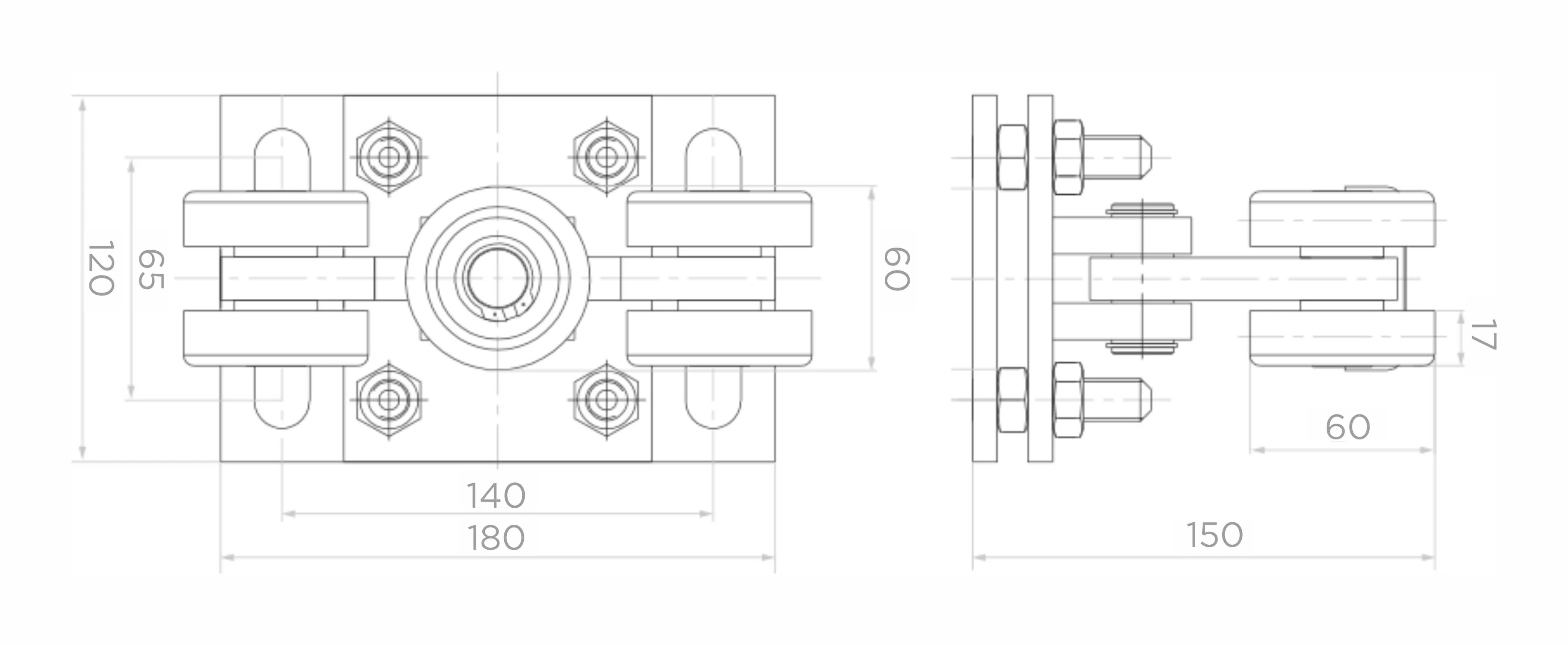

Technische Parameter
- Anzahl der Rollen: 5 (davon 1 Horizontalrolle)
- Rollenmaterial: Stahl mit Kugellagern
- Kompatible Schiene: 70×70×4 mm
- Maximale Belastung: 650 kg
- Höhe (H): 150 mm
- Grundplattenabmessungen (B × L): 180 × 120 mm
- Montagelochbild der Grundplatte: 140 × 65 mm
- Seitentiefe: 150 mm
- Gehäusebreite: 60 mm
- Grundplattendicke: 17 mm
- Gewicht: 5,7 kg
- Volumen: 5243 cm³
- Korrosionsschutz: Verzinkung
- Verbindungstyp mit Grundplatte: Pendelbolzen
- Höhenregulierung: ja – über Schrauben
- EAN: 5901289674546
Anwendung und Montage
Der Laufwagen ist für professionelle Installationen freitragender Schiebetore mit einem Torflügelgewicht von bis zu 650 kg vorgesehen. Dank der Pendelkonstruktion und der Höhenregulierung ist die Montage schnell und erfordert kein perfekt nivelliertes Fundament – der Installateur hat die Möglichkeit einer präzisen Korrektur während der Einstellung des Tores. Die Montagebohrungen in der Grundplatte ermöglichen eine sichere Verankerung im Untergrund mit Standardschrauben.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Laufschienengröße | 70x70x4 |
| Produkttyp | Einzelwagen |
| Rollenmaterial | Stahl |
| Anzahl Rollen [szt.] | 5 |
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 650 |
| Laufsystemtyp | Laufsystem |
