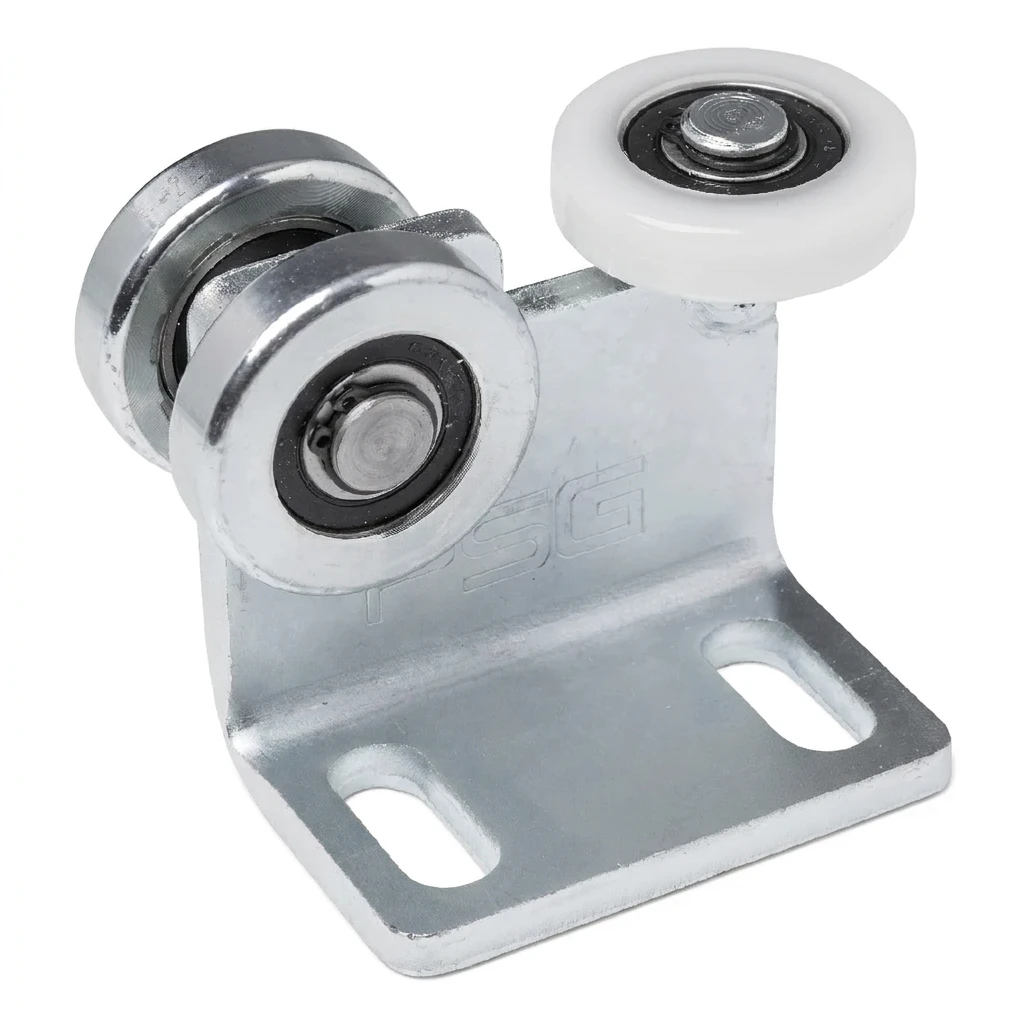

Laufwagen 3-rollig für Hängeschiebetore für Profil 60x60, 2 Stahlrollen + 1 Kunststoffrolle
Feedback zum Produkt hinterlassen
Laufwerk für hängende Schiebetore am Profil 60×60 mm, Tragkraft 200 kg. Rollen 51 mm auf Kugellagern, Winkel aus verzinktem Stahl.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 000-329
Produkteigenschaften
[PIM] Bramy podwieszane - osprzęt #1035
- Laufschienengröße 60x60x4
- Max. Tragkraft [kg] 200
Beschreibung
3-Rollen-Laufwagen für Hängeschiebetor – Profil 60x60 mm, 200 kg
3-Rollen-Laufwagen für Hängeschiebetore ist ein präzise gefertigtes Laufelement für Hängeschiebetor-Systeme mit einem Trägerprofil von 60×60 mm. Ausgestattet mit zwei Stahlrollen und einer Kunststoffrolle, gewährleistet er einen reibungslosen und leisen Betrieb des Einfahrtstores bei einer maximalen Belastung von 200 kg.
Die Konstruktion des Laufwagens basiert auf einem massiven Winkel aus verzinktem Stahl, was eine hohe Korrosionsbeständigkeit und eine langlebige Nutzung unter wechselnden Witterungsbedingungen garantiert. Die auf Kugellagern gelagerten Rollen minimieren den Rollwiderstand, was eine leichte und störungsfreie Bewegung des Torflügels ermöglicht – selbst bei hohen Belastungen.
Aufbau und Funktionsprinzip
Der Laufwagen besteht aus drei Rollen mit einem Durchmesser von 51 mm – zwei vertikale Stahlrollen führen das Tor entlang des unteren Flansches des Trägerprofils, während die dritte, horizontal angeordnete Kunststoffrolle den Torflügel seitlich stabilisiert und seitliche Abweichungen sowie Vibrationen eliminiert. Diese Anordnung gewährleistet eine sichere Dreipunktführung im Profil 60×60 mm.
Die Montagebasis mit Langlöchern ermöglicht die Einstellung der Laufwagenposition relativ zum Torflügel, was eine präzise Ausrichtung bei der Montage sowie spätere Korrekturen im laufenden Betrieb erleichtert.

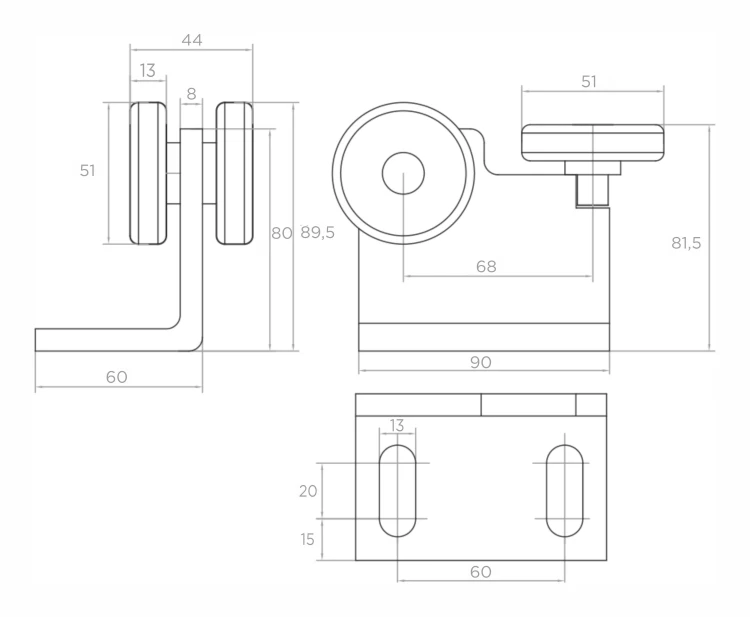

Abmessungen und Montagedaten
- Gesamthöhe des Laufwagens: 89,5 mm
- Höhe bis zur Achse der vertikalen Rollen: 80 mm
- Höhe bis zur Oberkante der horizontalen Rolle: 81,5 mm
- Rollendurchmesser (Stahl und Kunststoff): 51 mm
- Gesamtbreite der vertikalen Rollen: 44 mm
- Breite einer einzelnen Rolle: 13 mm
- Achsabstand der Rollen (vertikal – horizontal): 68 mm
- Wandstärke des Winkels: 8 mm
- Abmessungen der Montagebasis: 90 × 60 mm
- Langlöcher: Breite 13 mm, Länge 20 mm
- Lochabstand der Montagebohrungen: 60 mm
- Abstand der Lochachse vom Basisrand: 15 mm
Technische Parameter
- Maximale Belastung: 200 kg
- Führungsprofil: 60×60 mm
- Rollen: 2 Stahlrollen + 1 Kunststoffrolle
- Winkelmaterial: verzinkter Stahl
- Lagerung: Kugellager
- Gewicht: 1,075 kg
- Verpackungsvolumen: 810 cm³
- EAN: 5903313204552
Der Laufwagen ist montagebereit – er wird mit Schrauben durch die Langlöcher in der Basis direkt an der Torflügelkonstruktion befestigt. Die längliche Form der Löcher ermöglicht eine Positionsregulierung im Bereich weniger Millimeter, was bei der Ausrichtung des Tores nach der Installation entscheidend ist.
