Laufkatzen-Paket für Profil 68x68 + Zubehör KIT für Schiebetore

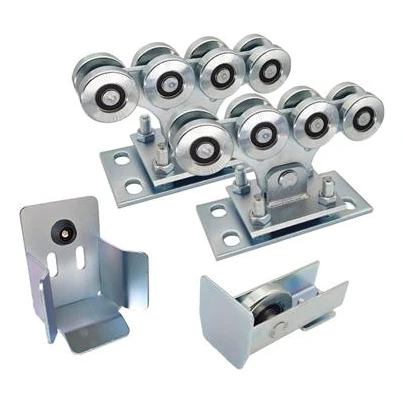

Lieferumfang:

• Laufwagen – 2 Stk. (8 Stahlrollen auf zwei Ebenen, Kugellager 6201 RS)
• Auflaufrolle – 1 Stk. (wird am Anfang der freitragenden Schiene montiert)
• Auflaufhalter – 1 Stk. (Auflaufaufnahme, wird am Torpfosten montiert)

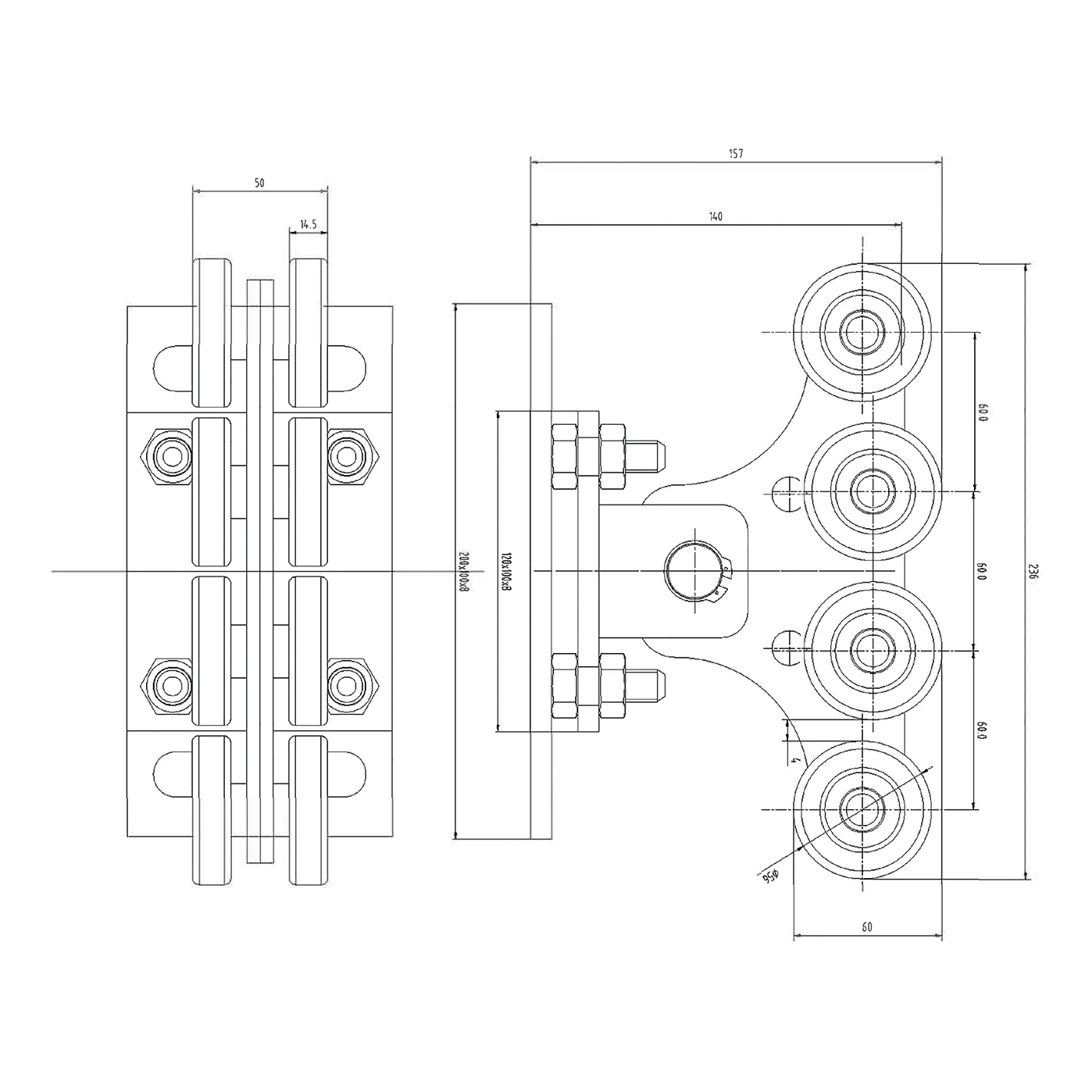

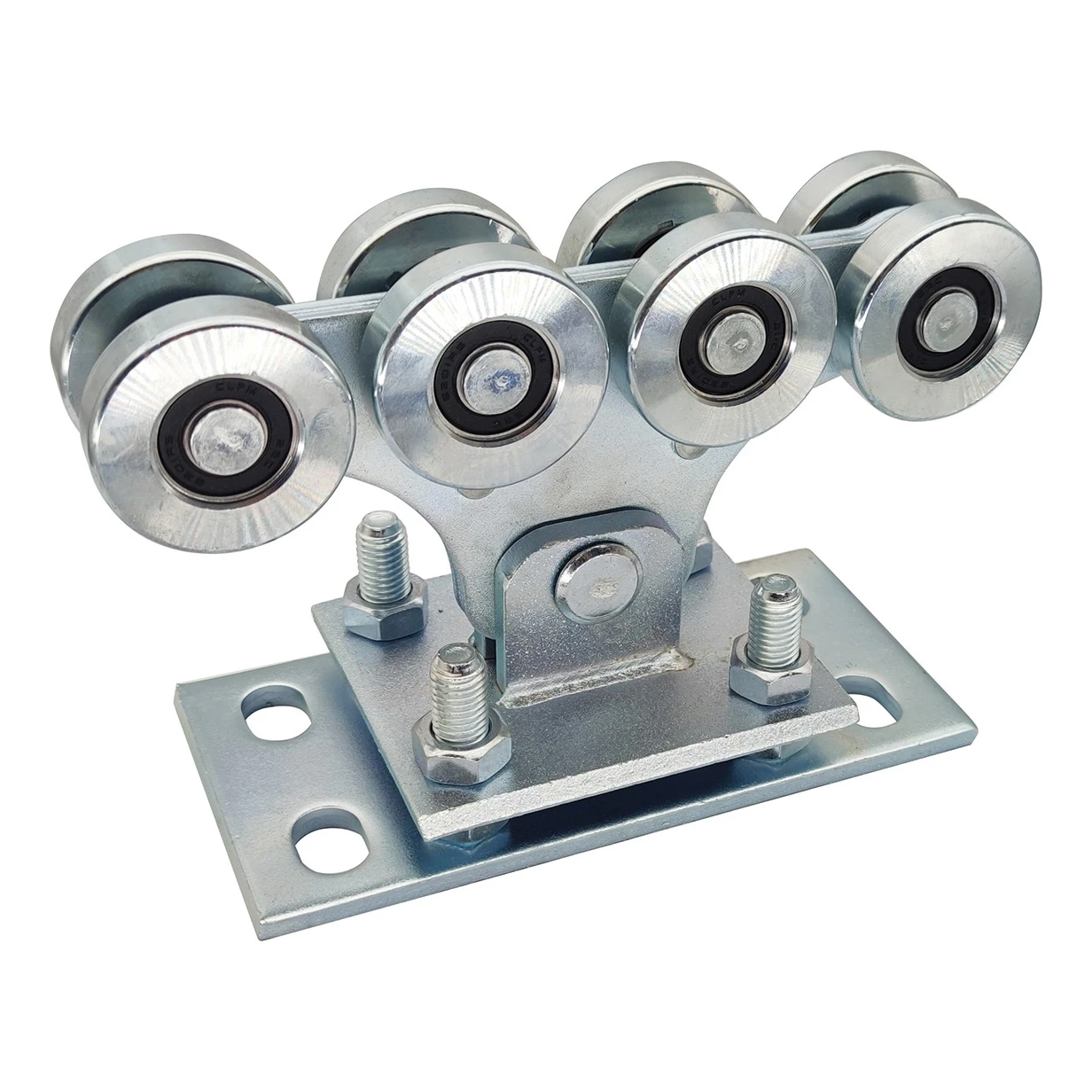

Laufwagen – das Herzstück des Rollsystems

Jeder Laufwagen ist mit acht Stahlrollen ausgestattet, die auf zwei Laufebenen angeordnet sind. Die untere und obere Rollenreihe arbeiten beim Öffnen und Schließen des Tores abwechselnd. Dadurch werden die einzelnen Rollengruppen doppelt so wenig beansprucht wie bei einem herkömmlichen 5-Rollen-Laufwagen, was sich direkt in einer verlängerten Lebensdauer des gesamten Laufwerks niederschlägt.

Die Konstruktion des Laufwagens eliminiert Schrägkräfte auf die Lager – das Ergebnis ist ein geräuscharmer Betrieb und eine höhere Zuverlässigkeit. Die Positionierung des Laufwagens erfolgt über Fundamentanker durch Unterlegen von Beilagscheiben.

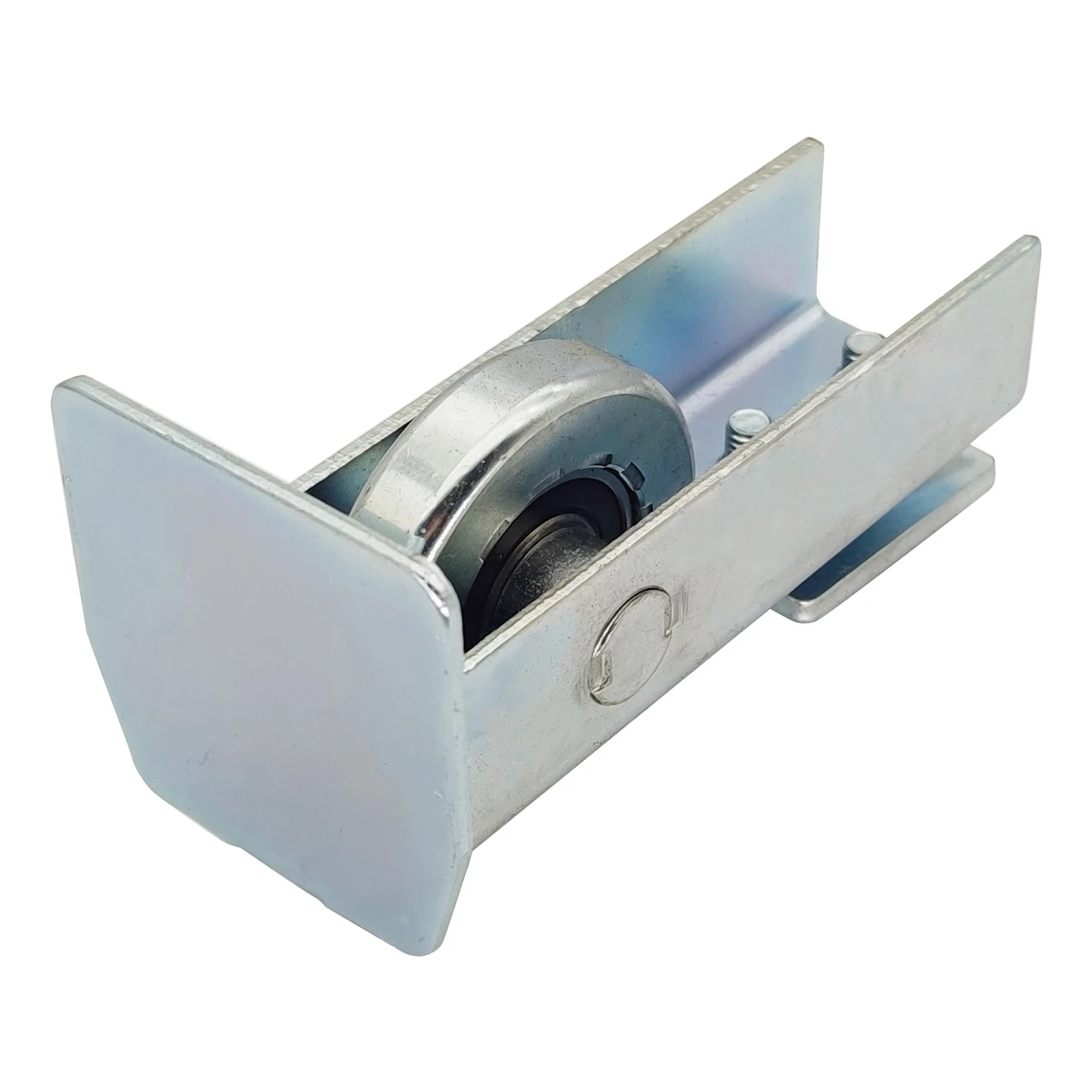

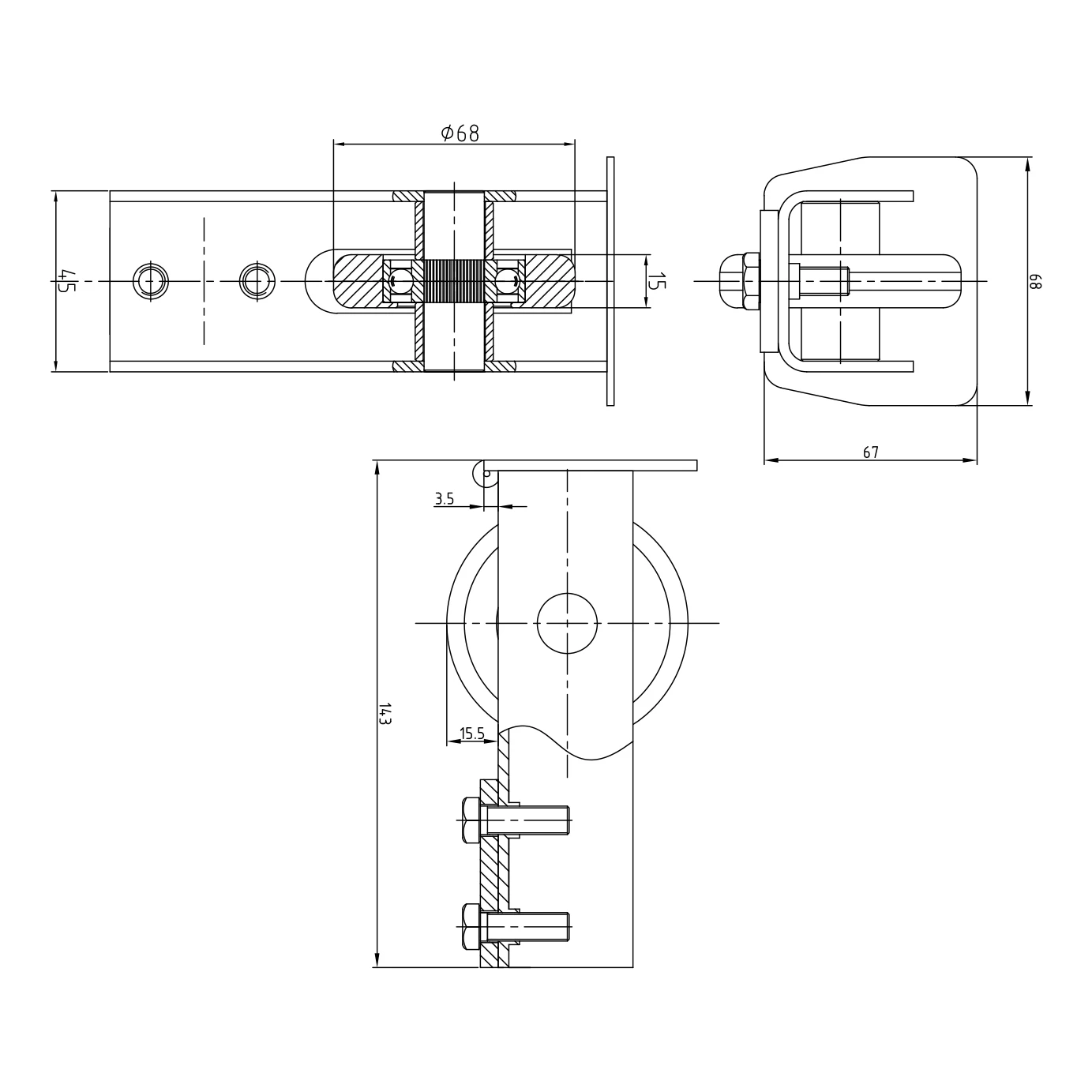

Auflaufrolle – Stabilität und Schutz der Laufwagen

Die Auflaufrolle wird am Anfang der freitragenden Schiene des Schiebetors montiert. In Zusammenarbeit mit dem Auflaufhalter am Torpfosten stabilisiert sie das Tor und sorgt für ein sicheres Schließen. Der Einsatz der Auflaufrolle verlängert die Lebensdauer der Laufwagen und schützt das Rollsystem vor den negativen Auswirkungen von Schnee und Eis. Das Element ist verzinkt und kompatibel mit dem System 68x68.

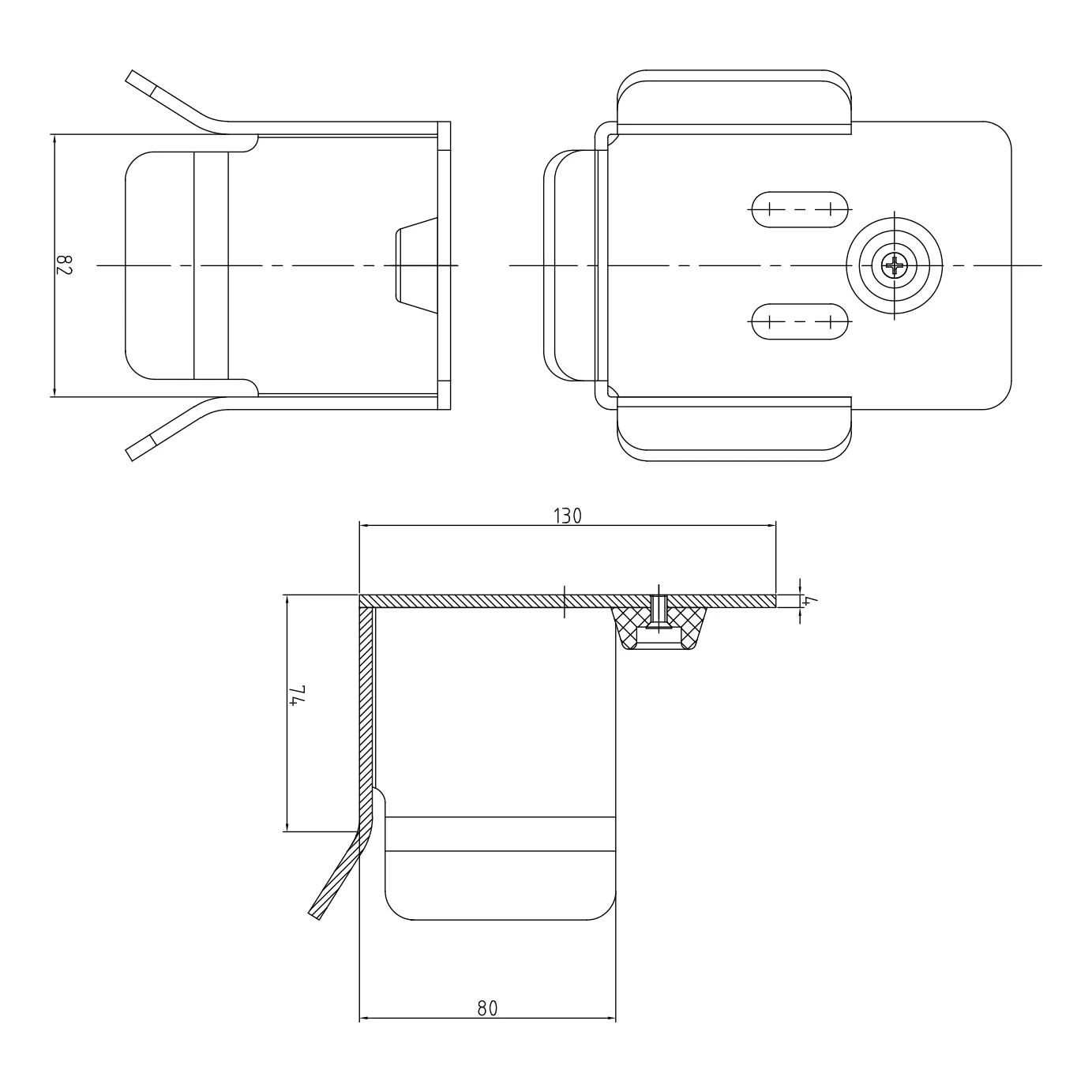

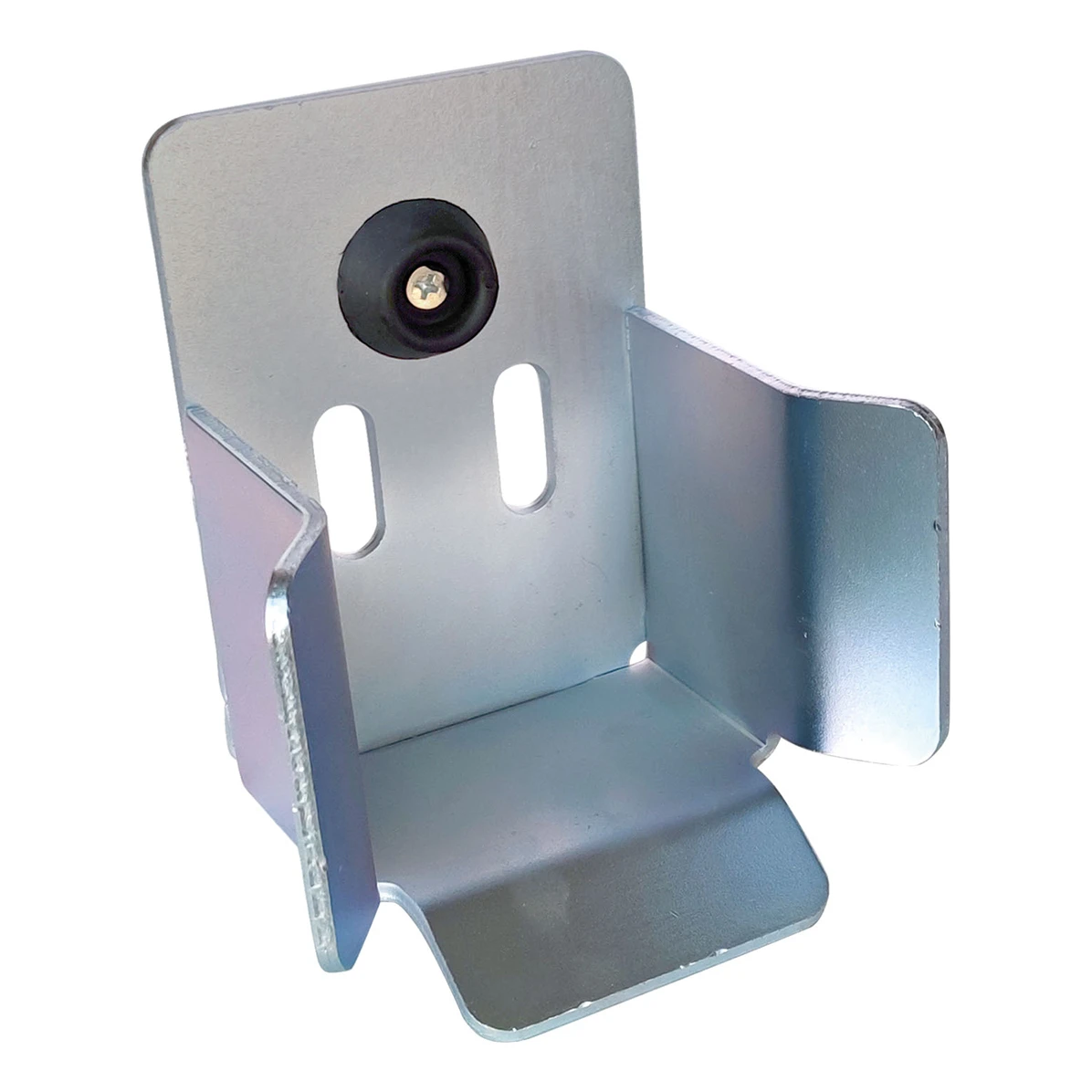

Auflaufhalter – sicheres Schließen des Tores

Die Auflaufaufnahme ist eines der grundlegenden Elemente des Laufwerks eines freitragenden Tores. Die Montage ist schnell und einfach – das Element wird am unteren Teil des Abschlusspfostens angeschraubt. In Kombination mit der Auflaufrolle bildet es eine Konfiguration, die das Einfahren des Tores in den Pfosten und das vollständige Schließen des Systems ermöglicht. Das Element ist verzinkt und passend für das System 68x68.

Technische Parameter

• Material: Schwarzstahl, galvanisch verzinkt
• Laufwerk: 8 Stahlrollen auf zwei Ebenen
• Lager: Kugellager 6201 RS
• System: 68x68
• Abmessungen der Laufwagenbasis: 200 × 100 × 8 mm
• Rollendurchmesser: 68 mm
• Laufwagenhöhe: 157 mm
• Führungsschiene:
• EAN: 5903313204859
• Gewicht des Sets: ca. 12,9 kg

Wesentliche Vorteile

• Vollständiges Set – zwei Laufwagen, Auflaufrolle und Auflaufhalter in einem Paket
• Doppelt geringerer Rollenverschleiß – abwechselnde Belastung der oberen und unteren Rollenreihe
• Geräuscharmer und gleichmäßiger Betrieb – Eliminierung von Schrägkräften auf die Lager
• Langlebigkeit – galvanisch verzinkter Stahl und Kugellager 6201 RS
• Schutz vor Witterungseinflüssen – Auflaufrolle schützt das Laufwerk vor Schnee und Eis
• Einfache Einstellung – über Fundamentanker mittels Beilagscheiben
