Kozza KE 120 – U-Profil für Vollglasbalustarden 5000 mm, seitliche Befestigung
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

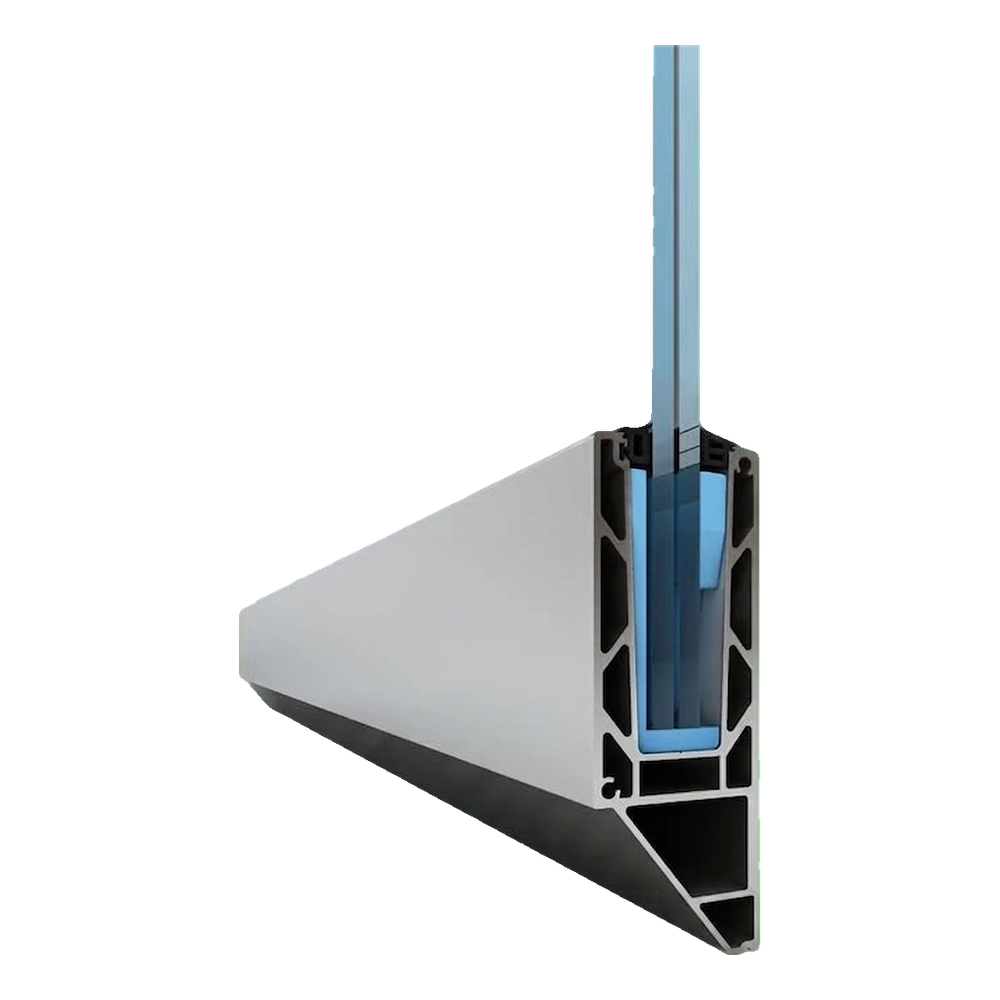

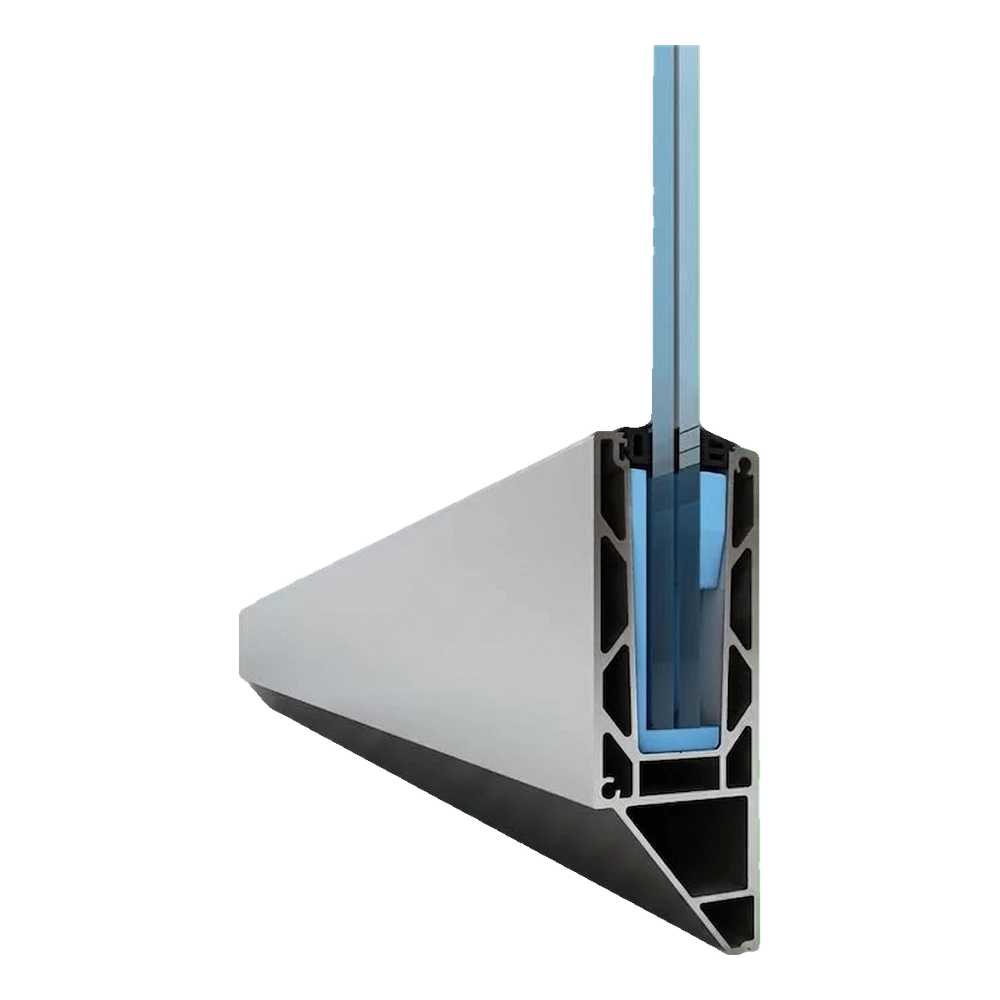

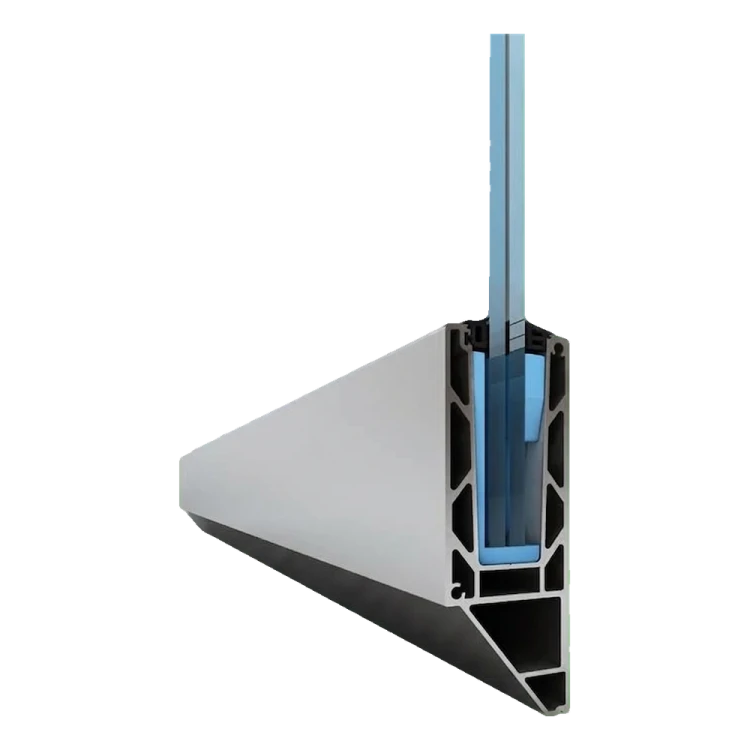

Kozza KE 120 – Aluminium-U-Profil für Ganzglasgeländer 5000 mm, seitliche Befestigung

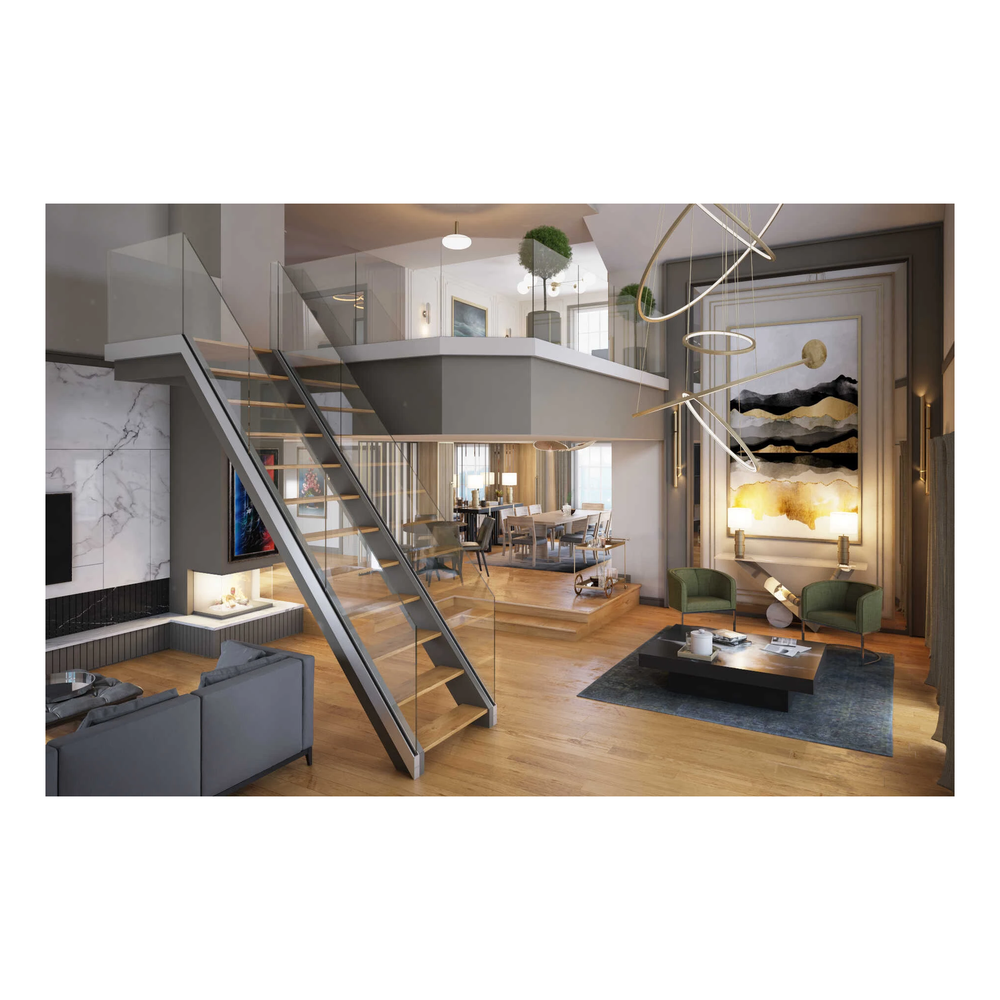

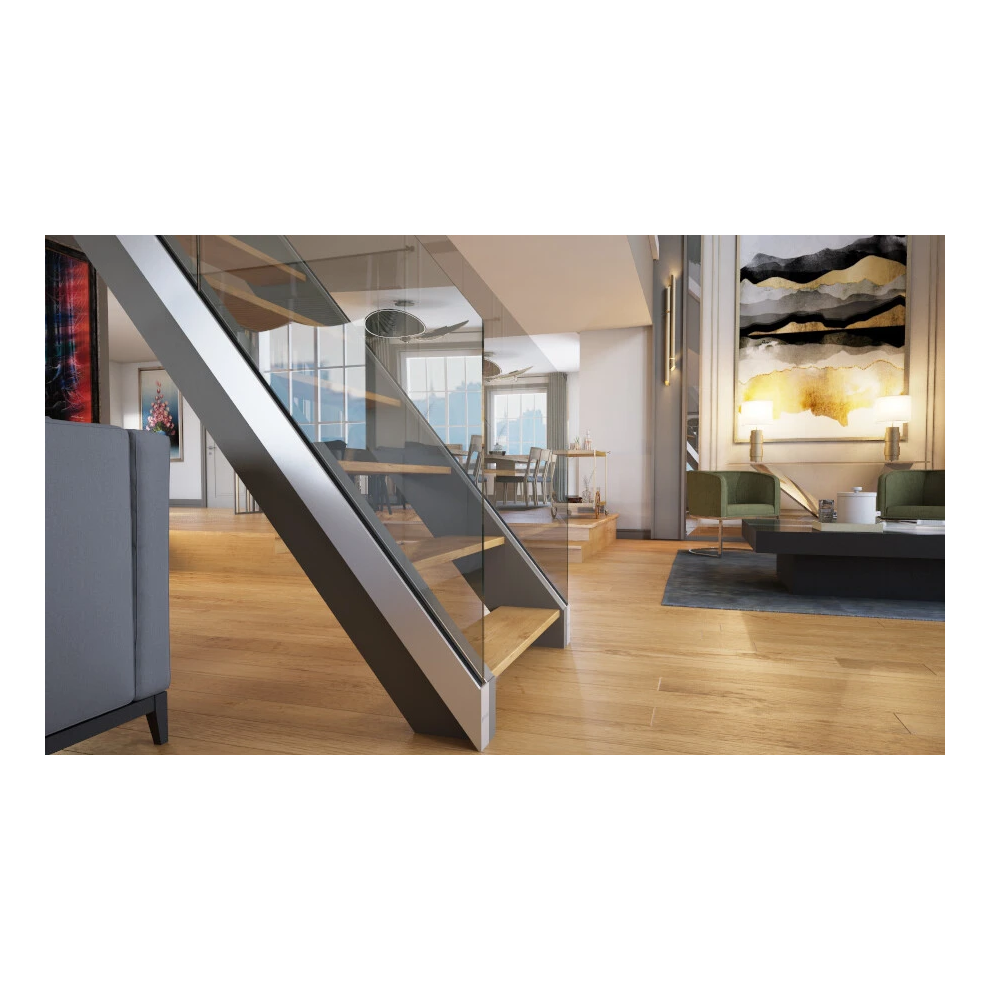

Das Kammer-U-Profil für Ganzglasgeländer Kozza KE 120 ist eine professionelle Lösung für die seitliche Montage von Glasscheiben, entwickelt in Zusammenarbeit mit Architekten. Dank des flachen Systems mit matter Eloxierung bietet das Profil ein minimalistisches, elegantes Erscheinungsbild, ideal sowohl für Wohnräume (Treppen, Galerien, Terrassen) als auch für Gewerbeobjekte – Hotels, Bürogebäude oder Einkaufszentren.
Das Profil KE 120 mit einer Länge von 5000 mm unterstützt eine breite Palette von Glasdicken – von 12 mm bis 21,52 mm – was sowohl die Verwendung einzelner gehärteter Scheiben als auch mehrschichtiger Verbundgläser (VSG/ESG) ermöglicht. Die maximale Höhe der Glasscheibe beträgt 120 cm, wodurch das System für die meisten typischen Geländeranwendungen geeignet ist.
Hauptmerkmale des Profils
- Serie: KE 120
- Profiltyp: U-Kammer für Ganzglasgeländer
- Befestigung: seitlich (an Wand oder Tragkonstruktion)
- System: flach
- Oberfläche: matte Eloxierung
- Material: Aluminiumlegierung EN AW 6063
- Glasdickenbereich: 12–21,52 mm
- Maximale Glashöhe: 120 cm
- Profillänge: 5000 mm
- Gewicht: 28 kg
Die universelle Glasdicke ist einer der größten Vorteile des Profils KE 120. Das System unterstützt drei Bereiche: 12–13,52 mm, 16–17,52 mm sowie 20–21,52 mm. Die Anpassung erfolgt mittels spezieller Distanzeinsätze, die die Glasscheibe präzise zentrieren und stabilisieren. Dadurch deckt ein Profiltyp die Bedürfnisse verschiedenster Projekte ab – von leichten Innengeländern bis zu widerstandsfähigen Außengeländern mit dickem Verbundglas.

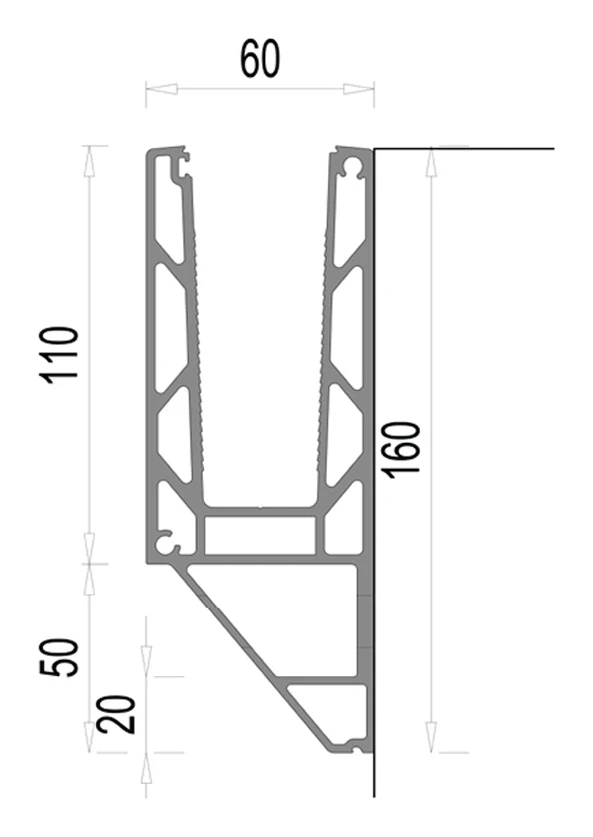

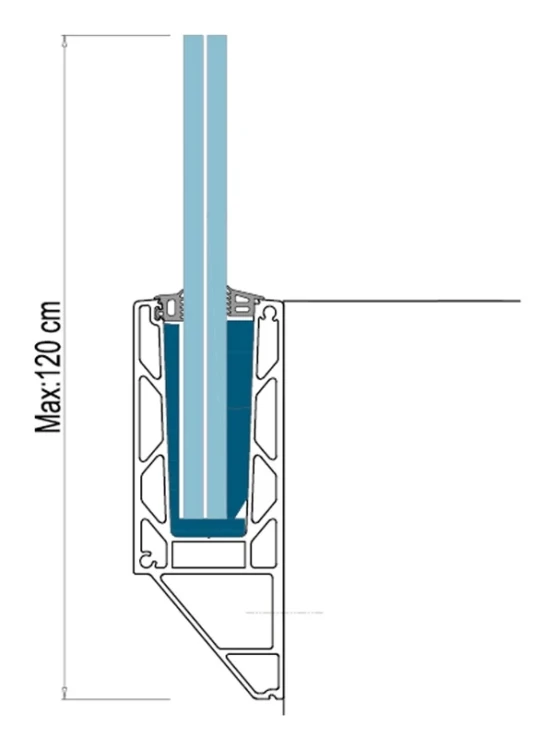

Querschnittsabmessungen des Profils
- Gesamthöhe des Profils: 160 mm
- Höhe der Vorderwand (Glasnut): 110 mm
- Höhe des unteren Stützteils: 50 mm
- Höhe der unteren Vorderkante: 20 mm
- Profilbreite (oben): 60 mm

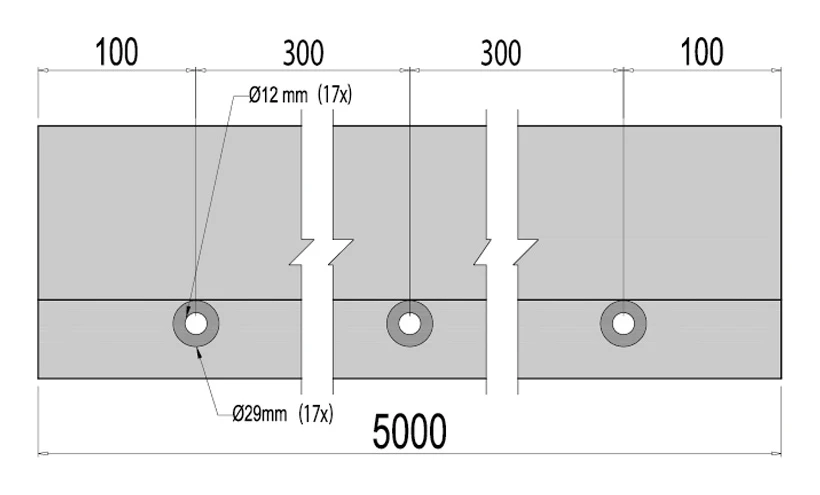

Schema der Montagelöcher
Das Profil verfügt über fabrikmäßig ausgeführte 17 Montagelöcher, die gleichmäßig über die gesamte Länge von 5000 mm verteilt sind. Der Lochabstand beträgt 300 mm, und die Entfernung von der Profilkante zur Achse des ersten und letzten Lochs beträgt 100 mm. Jedes Loch hat einen Durchmesser von Ø12 mm mit einer Senkung Ø29 mm, was die Montage mit Kegelkopfschrauben ermöglicht. Die präzise Lochanordnung beschleunigt die Installation erheblich – es muss nicht vor Ort gebohrt werden.

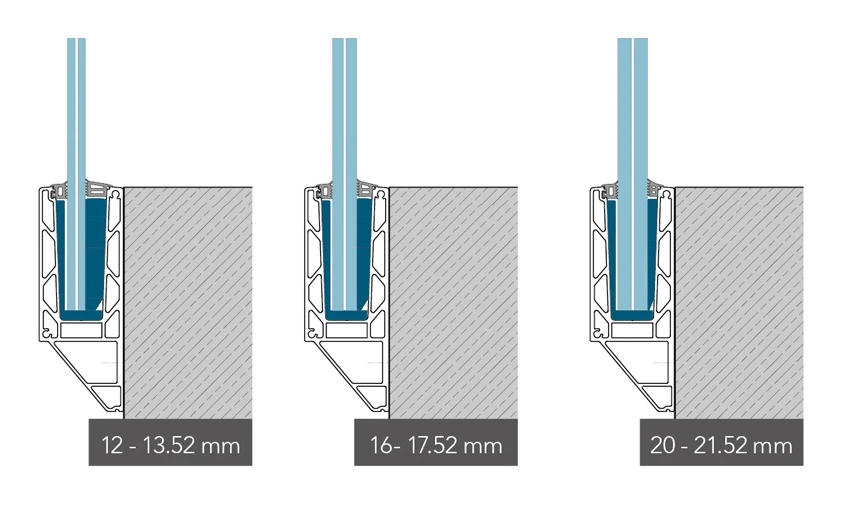

Glasdickenvarianten
Das Profil KE 120 ist mit drei Glasdickenbereichen kompatibel. Die Auswahl des entsprechenden Distanzeinsatzes ermöglicht eine schnelle Anpassung an das konkrete Projekt – ohne die Notwendigkeit, ein anderes Profil zu bestellen.

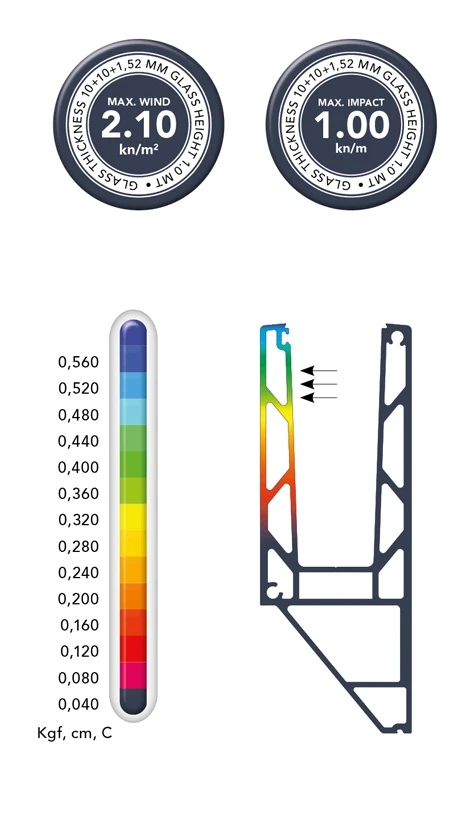

Festigkeit und Belastungsbeständigkeit
Das Profil KE 120 wurde hinsichtlich Wind- und Stoßbelastungen geprüft. Für Glas mit einer Dicke von 10+10+1,52 mm und einer Höhe von 1,0 m beträgt die maximale Windbelastung 2,10 kN/m² und die maximale Stoßkraft 1,00 kN/m. Die Verschiebungsergebnisse werden für ein Profil mit einer Grundlänge von 1 m bei horizontaler Belastung unter 500 kg (5000 N) angegeben, von der Basis bis zum höchsten Punkt des Profils.
Belastungstabelle für die Serie KE
| Serie KE | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas Höhe 1,0 m | Glas Höhe 1,2 m | Glas Höhe 1,0 m | Glas Höhe 1,2 m | Glas Höhe 1,0 m | Glas Höhe 1,2 m | |||||||
| Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | |
| KE 100 | 2,45 | 0,85 | ||||||||||
Technische Daten
| Zubehörtyp | U-Profil |
| Material | Aluminium |
