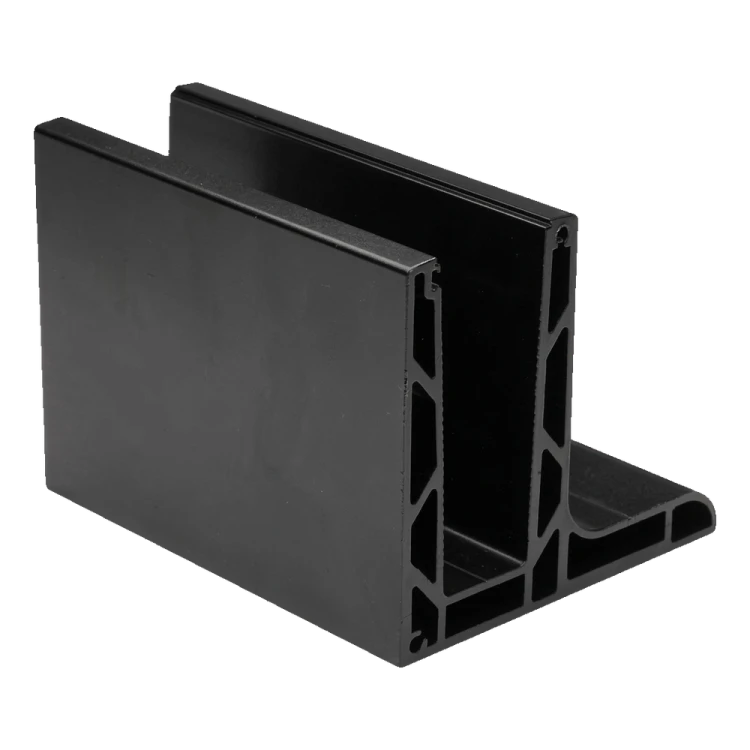

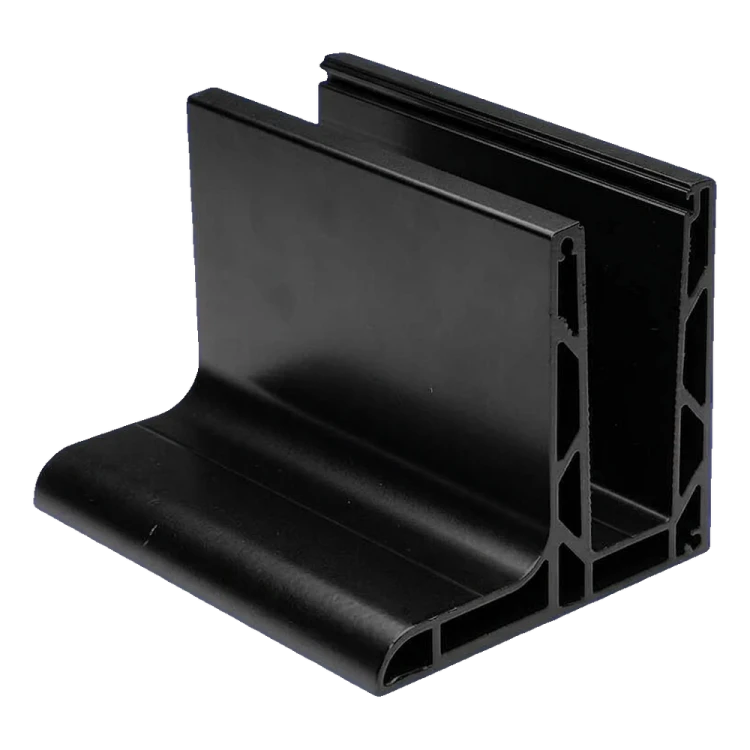

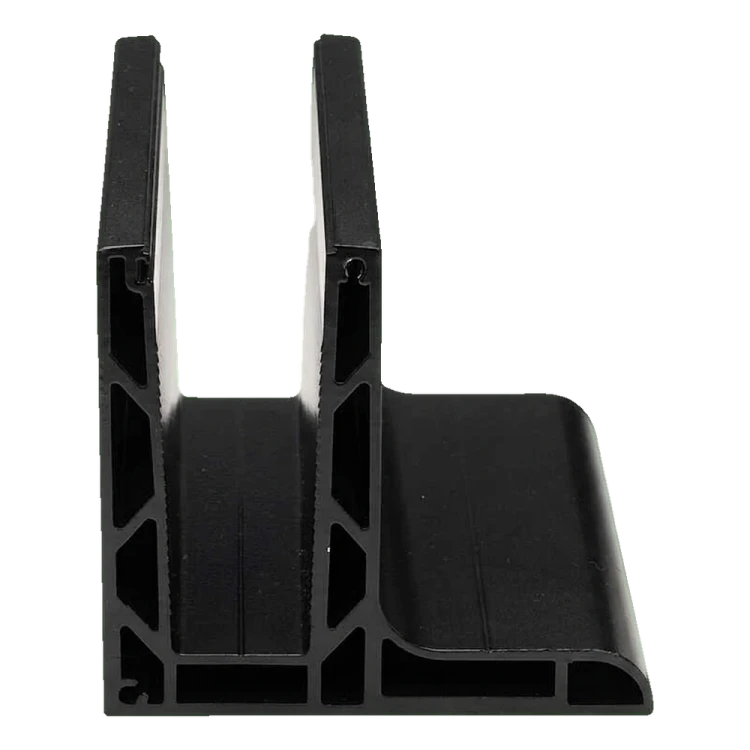

Kozza KE 105 – L-Aluminiumprofil für Vollglasgeländer 5000 mm schwarz
Feedback zum Produkt hinterlassen

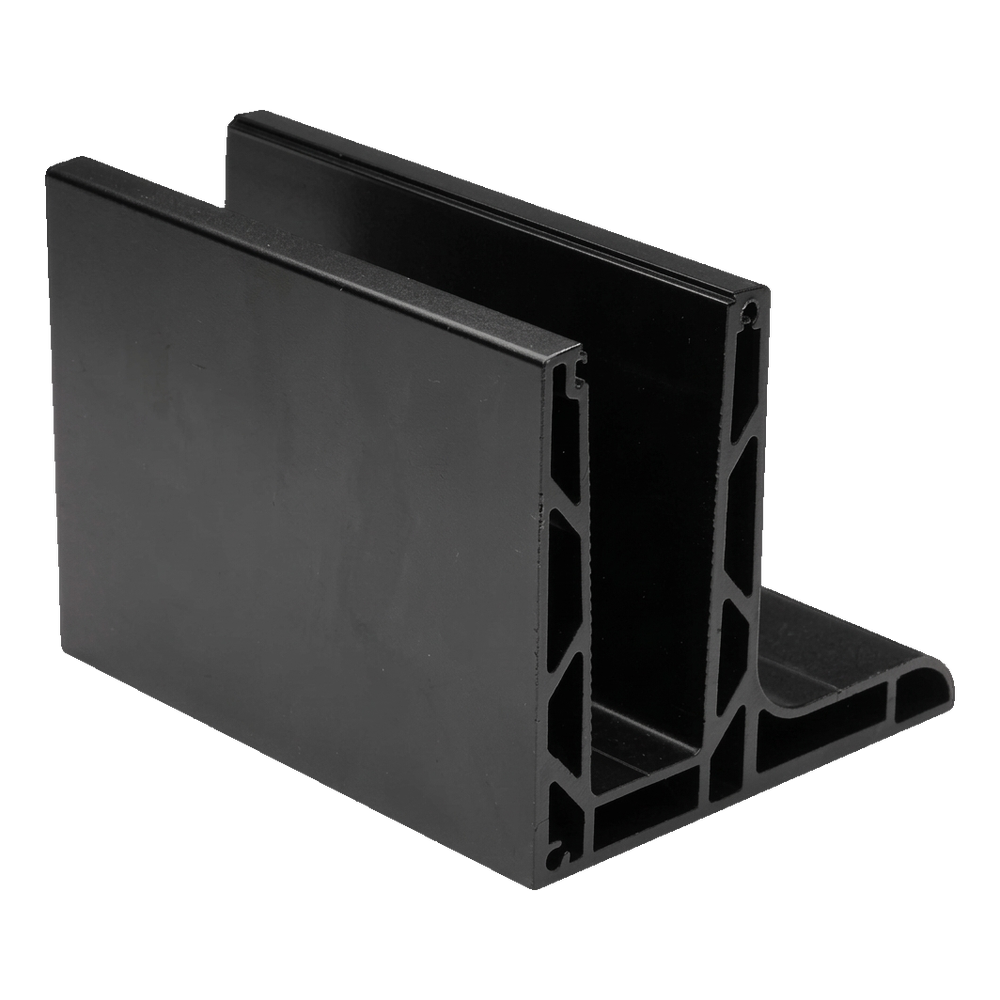

L-Aluminiumprofil Kozza KE 105 für Vollglasgeländer, schwarz. Länge 5000 mm, Breite 120 mm, Höhe 110 mm. Aluminium EN AW 6063, Kammerstruktur. Glasdickenbereich 12-21,52 mm. Befestigungssystem längs von oben mit GlassMove-Regulierung.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 000-872
Produkteigenschaften
[PIM] balustrady-caloszklane #128
- Zubehörtyp U-Profil
- Material Aluminium
Beschreibung
Kozza KE 105 – L-Aluminiumprofil für Ganzglas-Geländer 5000 mm schwarz

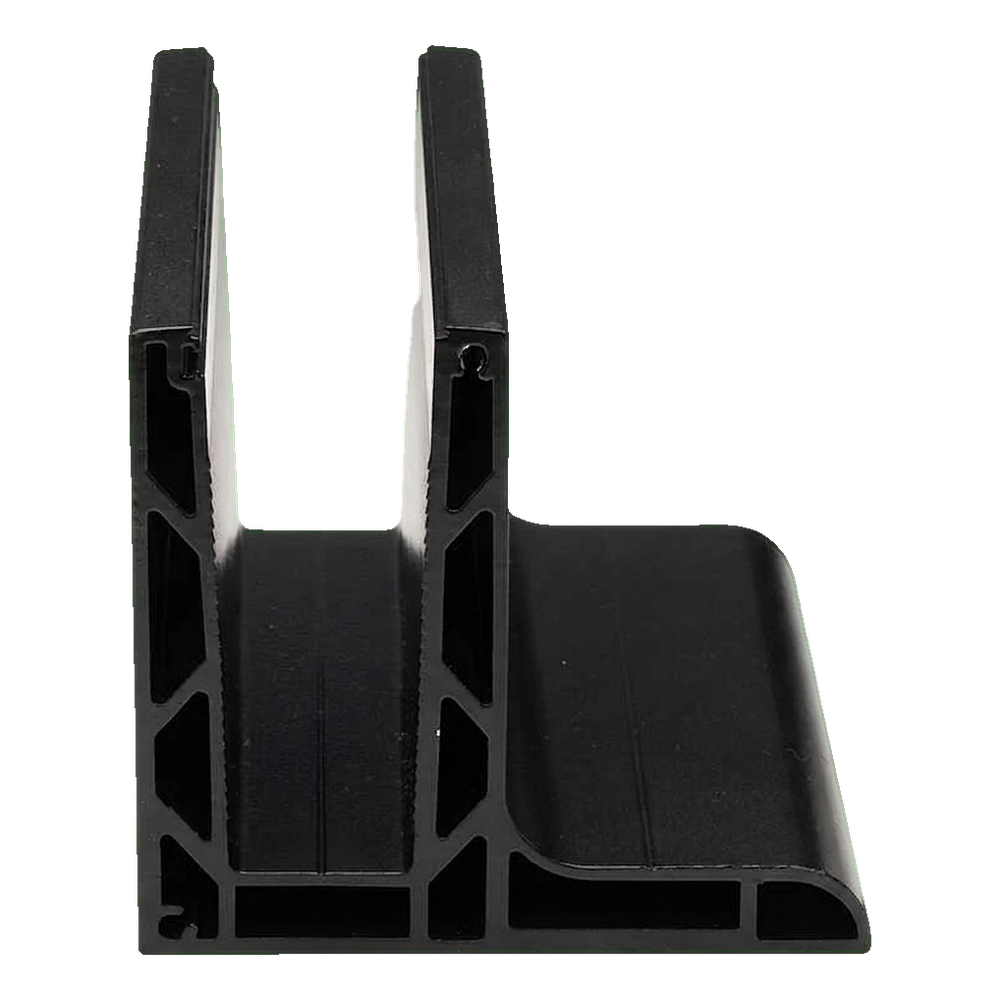

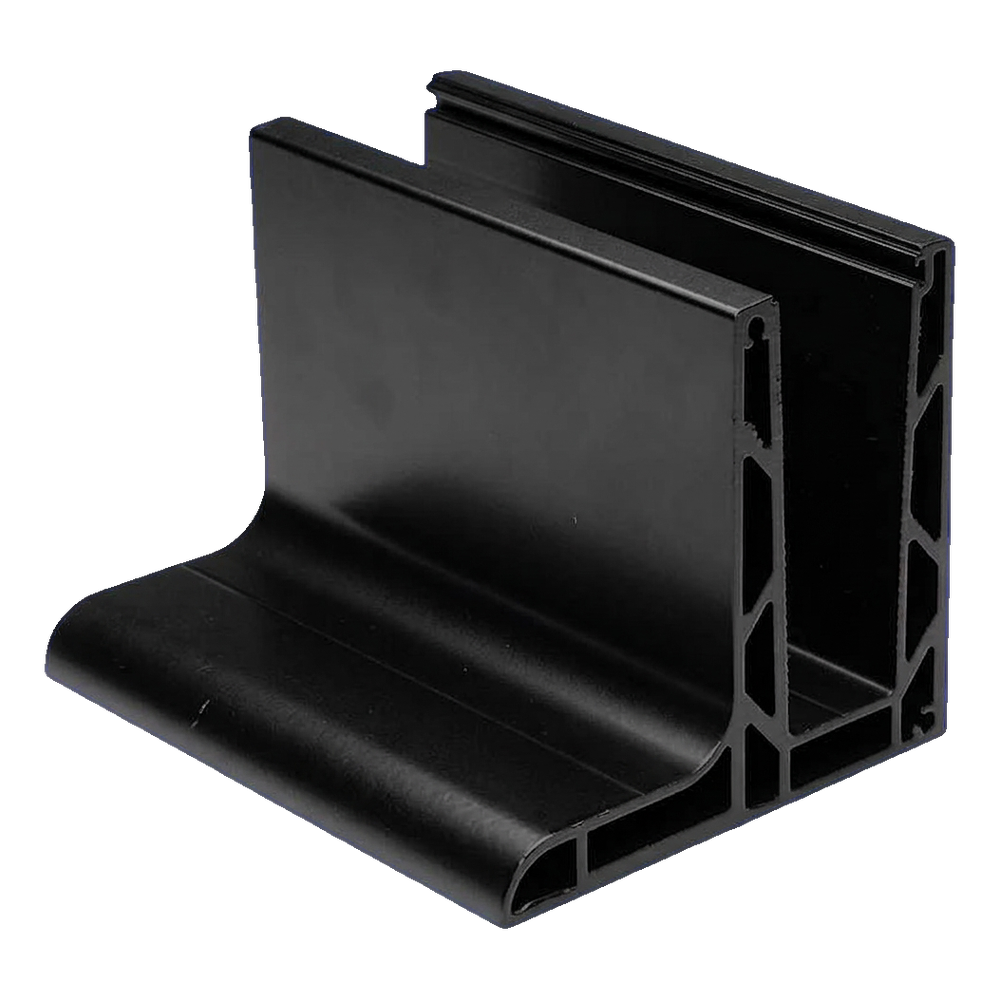

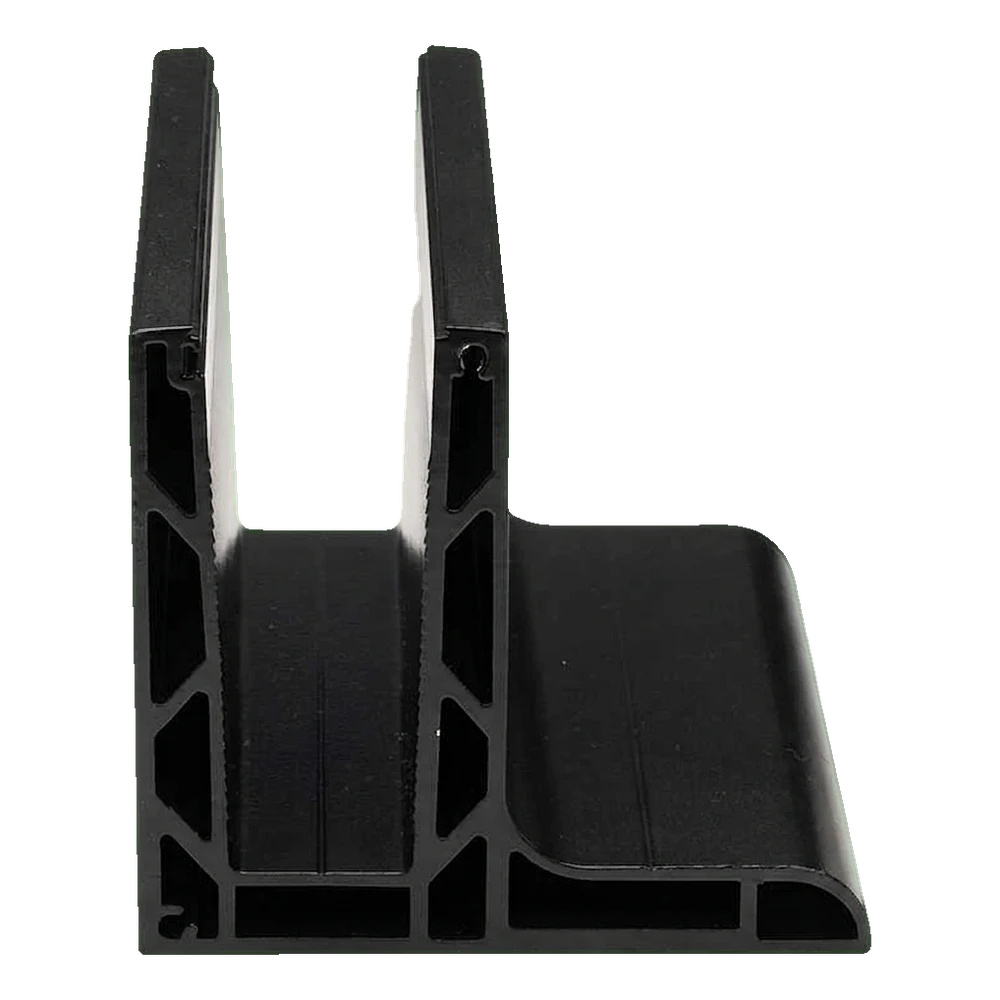

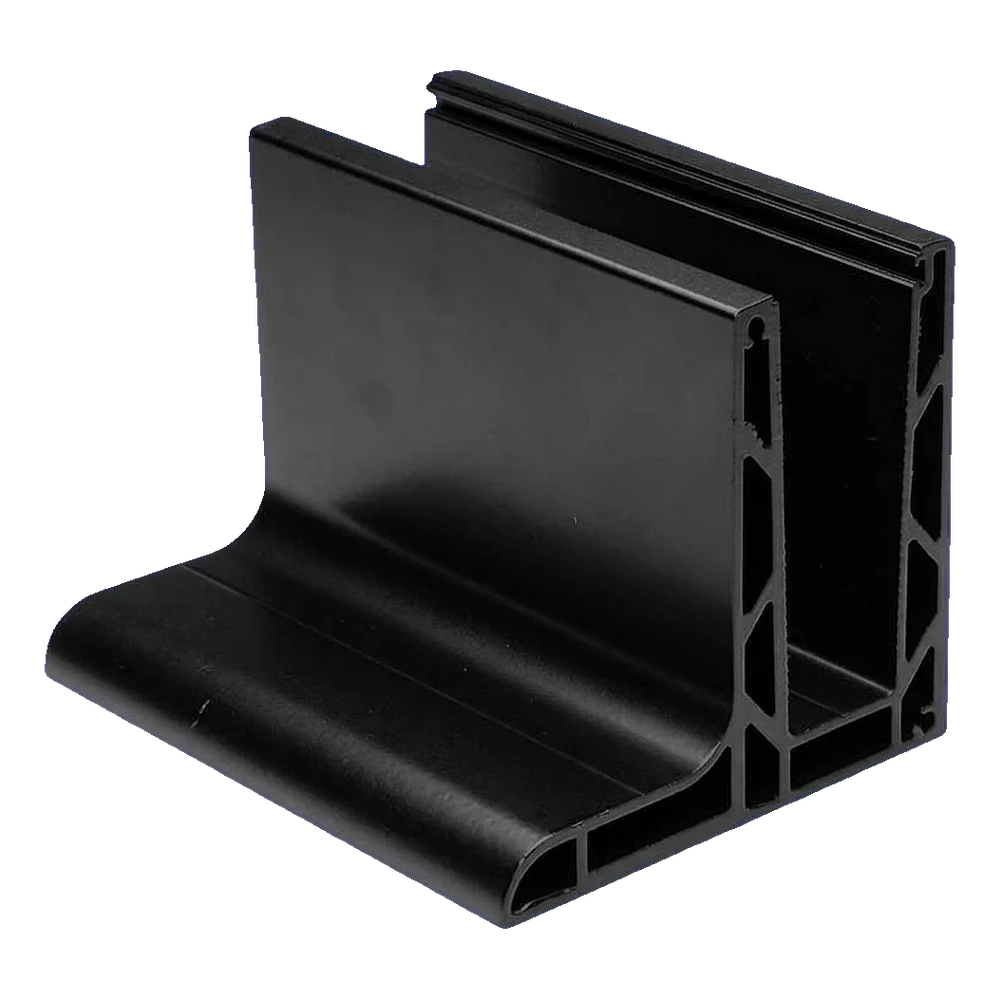

Kammerprofil in L-Form aus der Serie Kozza KE 105 ist eine professionelle Lösung für die Montage von Ganzglas-Geländern, ausgelegt für die Längsbefestigung von oben. Dank des flachen Systems fügt sich das Profil perfekt in moderne Architektur ein – es eignet sich sowohl für Wohngebäude als auch für gewerbliche Bereiche: Hotels, Einkaufszentren oder Bürogebäude.
Wichtigste Vorteile für den Installateur
- Universeller Glasstärkenbereich – das Profil nimmt Glasscheiben mit einer Stärke von 12 bis 21,52 mm auf, sodass keine verschiedenen Profilvarianten auf Lager gehalten werden müssen
- Längsbefestigung von oben – schnelle und bequeme Montage, ideal bei fertigen Böden und Decken
- Flaches System – minimalistisches Aussehen ohne überstehende Elemente, entsprechend den aktuellen Architekturtrends
- Vorgefertigte Montagebohrungen – 17 Bohrungen im Abstand von 300 mm mit Senkung ermöglichen die sofortige Verankerung ohne zusätzliches Bohren
- Farbe Schwarz – elegante, eloxierte Oberfläche, passend zu dunklen Rahmen und modernen Interieurs

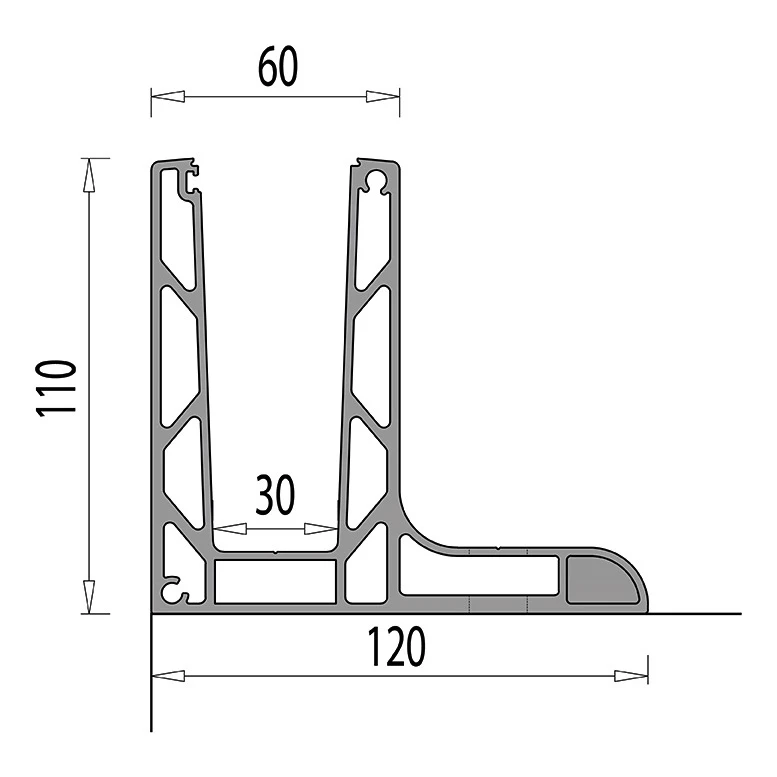

Abmessungen und Profilparameter
- Profillänge: 5000 mm
- Höhe (H): 110 mm
- Breite der Basis (W): 120 mm
- Breite des oberen Teils – Glasaufnahme: 60 mm
- Innenbreite des Aufnahmegrunds: 30 mm
- Glasstärkenbereich: 12–21,52 mm
- Material: Aluminium EN AW 6063
- System: flach
- Befestigung: Längsbefestigung von oben
- Farbe: schwarz
- Gewicht: 30 kg

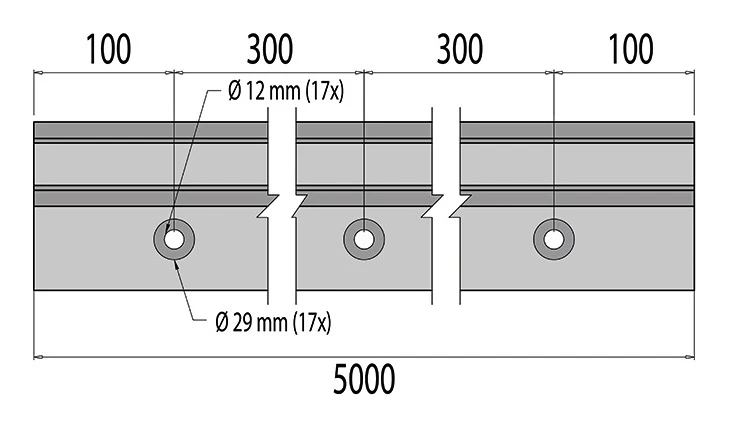

Anordnung der Montagebohrungen
- Anzahl der Bohrungen: 17 Stk.
- Durchmesser der Durchgangsbohrung: Ø 12 mm
- Durchmesser der Senkung: Ø 29 mm
- Achsabstand der Bohrungen: 300 mm
- Abstand der ersten/letzten Bohrung vom Rand: 100 mm

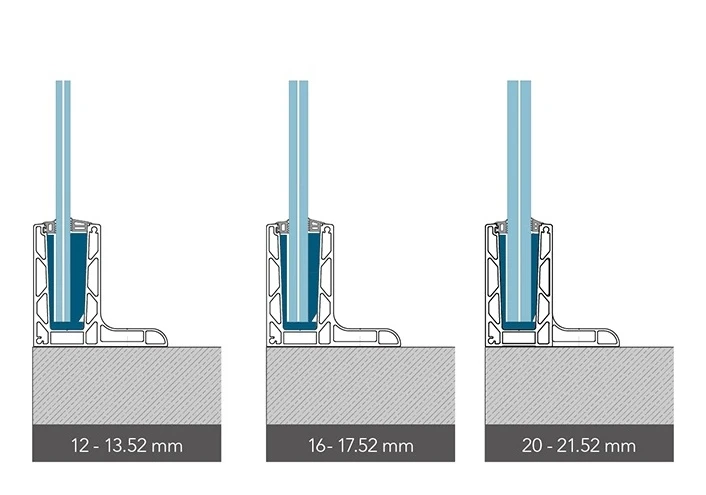

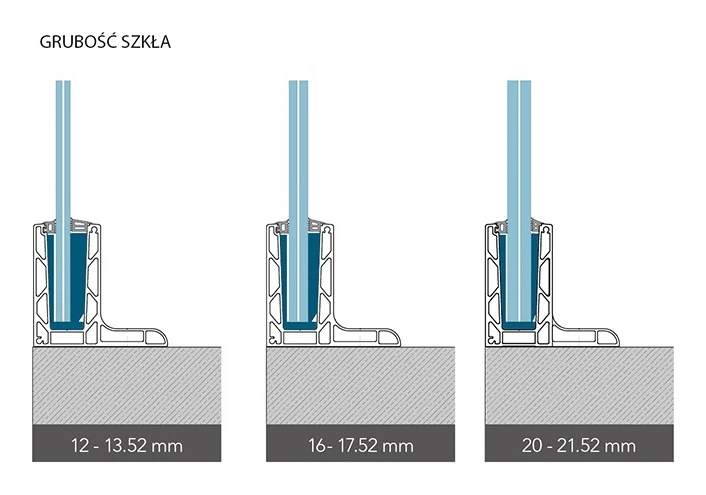

Glaskompatibilität
Das Profil KE 105 eignet sich für drei Stärkebereiche von gehärtetem und Verbundglas. Dank des Befestigungssystems GLASSMOVE passen sich die Dichtungen im Profil der jeweiligen Glasstärke an und sorgen für einen stabilen und sicheren Sitz:
- Glas 12–13,52 mm
- Glas 16–17,52 mm
- Glas 20–21,52 mm

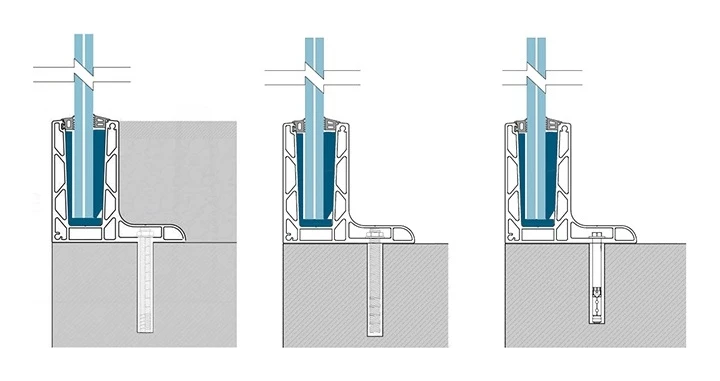

Verankerungsart
Das Profil kann mit Ankern mechanisch im Untergrund verankert werden. Die obigen Zeichnungen zeigen drei typische Befestigungsvarianten je nach Estrichdicke und Art des Untergrunds. Die Senkungen der Montagebohrungen (Ø 29 mm) ermöglichen es, den Schraubenkopf unterhalb der Profiloberfläche zu versenken.

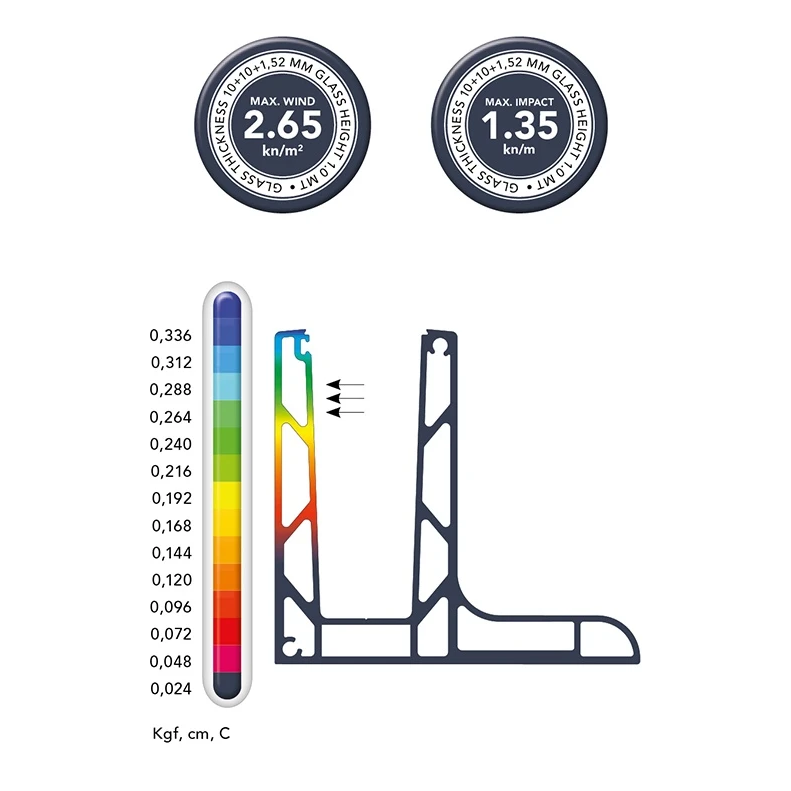

Festigkeit und Verformungsanalyse
Das Profil wurde mittels Finite-Elemente-Methode (FEM) analysiert. Die Verformungsergebnisse gelten für ein Profil mit einer Basislänge von 1,0 m bei einer horizontalen Belastung unter 500 kg (5000 N), gemessen von der Basis bis zum höchsten Punkt des Profils. Für Glas der Stärke 10+10+1,52 mm und einer Höhe von 1,0 m ergaben sich:
- Maximale Windlast: 2,65 kN/m²
- Maximale Stoßlast: 1,35 kN/m
Festigkeitstabelle der KE-Serie
Die folgende Tabelle zeigt die maximalen Wind- und Stoßlasten für drei Modelle der KE-Serie in Abhängigkeit von Stärke und Höhe der Glasscheibe:
Tabelle der Festigkeitsparameter der KE-Serie
| KE-Serie | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glashöhe 1,0 m | Glashöhe 1,2 m | Glashöhe 1,0 m | Glashöhe 1,2 m | Glashöhe 1,0 m | Glashöhe 1,2 m | |||||||
| Max. Windlast (kN/m²) | Max. Stoßlast (kN/m) | Max. Windlast (kN/m²) | Max. Stoßlast (kN/m) | Max. Windlast (kN/m²) | Max. Stoßlast (kN/m) | Max. Windlast (kN/m²) | Max. Stoßlast (kN/m) | Max. Windlast (kN/m²) | Max. Stoßlast (kN/m) | Max. Windlast (kN/m²) | Max. Stoßlast (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Montageanleitung – Serie KE 105
Die Montage erfolgt in drei Etappen. In der ersten Etappe (Schritte 1–6) wird das Profil im Untergrund verankert, werden die Dichtungen eingesetzt und die Glasscheibe eingeschoben. In der zweiten Etappe (Schritte 7–9) werden die Klemmkeile und die Sicherungsleiste montiert. In der dritten Etappe (Schritte 10–12) werden die Befestigungselemente festgezogen und die Profilabdeckung aufgesetzt.
Das L-Kammerprofil der Serie KE 105 wurde gemäß den Empfehlungen und Anforderungen von Architekten entwickelt und konstruiert. Dank des GLASSMOVE-Systems und der optimierten Kammerkonstruktion bietet es eine hohe Steifigkeit bei geringem Gewicht und vereinfacht zugleich die Installation – was zu kürzerer Montagezeit und niedrigeren Arbeitskosten auf der Baustelle führt.
