Kozza

Kozza KE 105 – Aluminium L-Profil für Vollglas-Geländer 5000 mm

Zum Produkt-Feedback

Aluminium-Profil Kozza KE 105 Typ L für Vollglas-Geländer. Länge 5000 mm, Breite 120 mm, Höhe 110 mm. Aluminium EN AW 6063, Eloxierung matt. Glas 12-21,52 mm, Längsbefestigung von oben. Gewicht 30 kg. Flaches Kammersystem.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 485,23 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] balustrady-caloszklane #128

  • Zubehörtyp U-Profil
  • Material Aluminium

Beschreibung

Kozza KE 105 – L-förmiges Aluminiumprofil für Vollglas-Geländer 5000 mm, Längsbefestigung von oben

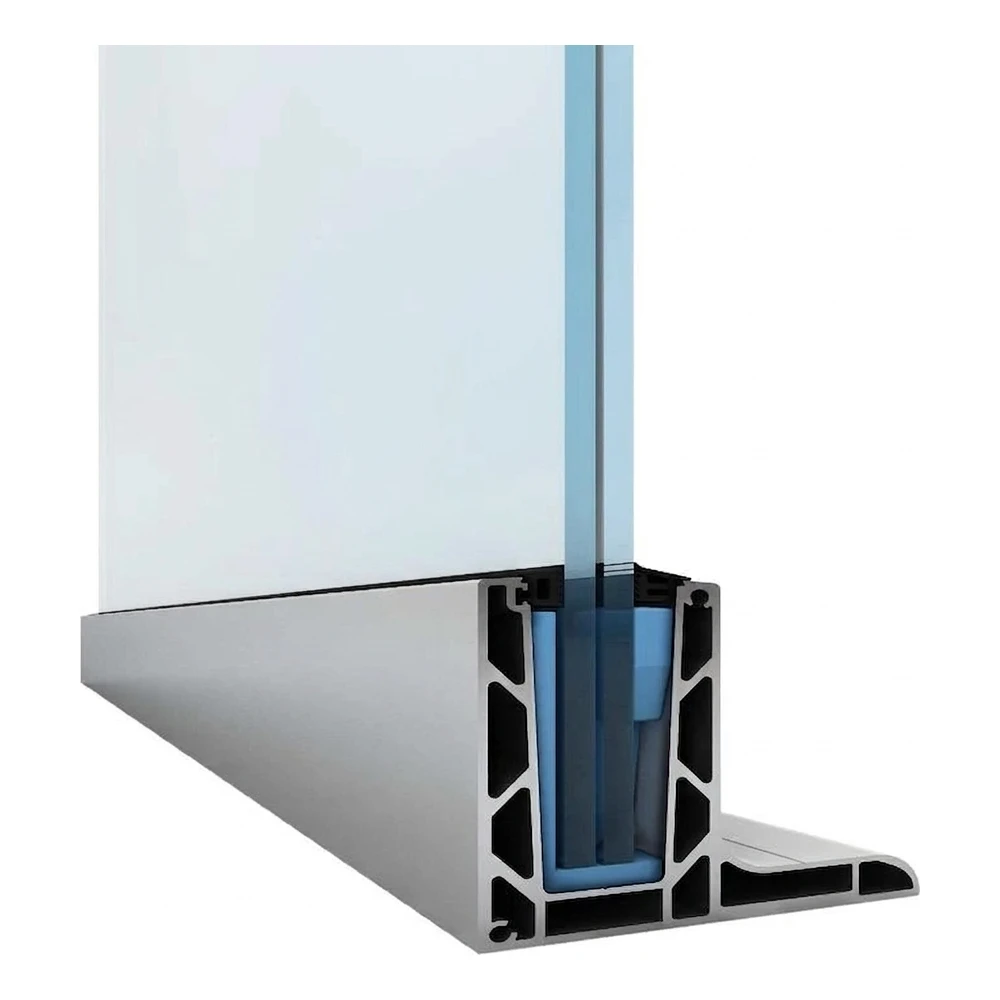

Querschnitt des Profils Kozza KE 105 mit eingesetztem Glas im Montagekanal
Querschnitt des Profils Kozza KE 105 mit eingesetztem Glas im Montagekanal

Kozza KE 105 ist ein L-förmiges Aluminium-Kammerprofil für den Bau von Vollglas-Geländern. Es wurde nach den Anforderungen von Architekten entwickelt und eignet sich sowohl für Wohnbereiche als auch für große Gewerbeobjekte – Hotels, Einkaufszentren oder Bürogebäude. Dank der Längsbefestigung von oben wird das Profil direkt an der Kante der Deckenplatte oder Attika montiert und bildet eine minimalistische, nahezu unsichtbare Glasbefestigungslinie.

Das flache System in Verbindung mit matter Eloxierung sorgt für eine moderne, zurückhaltende Ästhetik – das Profil dominiert optisch nicht, und die Glasscheibe wird zum Hauptelement des Geländers. Der universelle Glasdickenbereich von 12 bis 21,52 mm ermöglicht die flexible Auswahl der Glaspaneele entsprechend den statischen und planerischen Anforderungen jedes Bauvorhabens.

Technische Daten des Profils

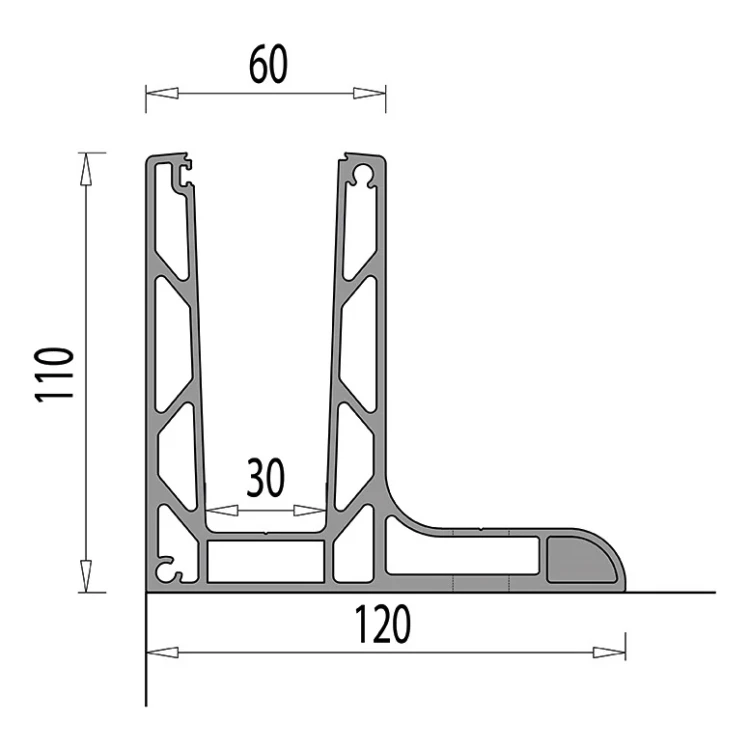

Technische Zeichnung des Querschnitts des Profils KE 105 mit den Maßen 110×120 mm
Technische Zeichnung des Querschnitts des Profils KE 105 mit den Maßen 110×120 mm
  • Profillänge: 5000 mm
  • Profilhöhe: 110 mm
  • Breite der Basis: 120 mm
  • Breite des oberen Teils des Glaskanals: 60 mm
  • Innenbreite des Kanals: 30 mm
  • Glasdickenbereich: 12–21,52 mm
  • Befestigung: längs von oben
  • System: flach
  • Material: Aluminiumlegierung EN AW 6063
  • Oberfläche: matt eloxiert
  • Gewicht: 30 kg
  • EAN: 5903313202466

Montagebohrungen

Technische Zeichnung der Anordnung der Montagebohrungen des Profils KE 105 auf einer Länge von 5000 mm
Technische Zeichnung der Anordnung der Montagebohrungen des Profils KE 105 auf einer Länge von 5000 mm

Das Profil verfügt über 17 Montagebohrungen, die über die gesamte Länge verteilt sind. Die Durchgangsbohrungen haben einen Durchmesser von Ø 12 mm, die Senkungen Ø 29 mm. Der Achsabstand zwischen den Bohrungen beträgt 300 mm, mit einem Randabstand von 100 mm zu jedem Profilende. Diese Anordnung gewährleistet eine gleichmäßige Lastverteilung und eine schnelle Montage mit mechanischen oder chemischen Ankern.

Glaskompatibilität

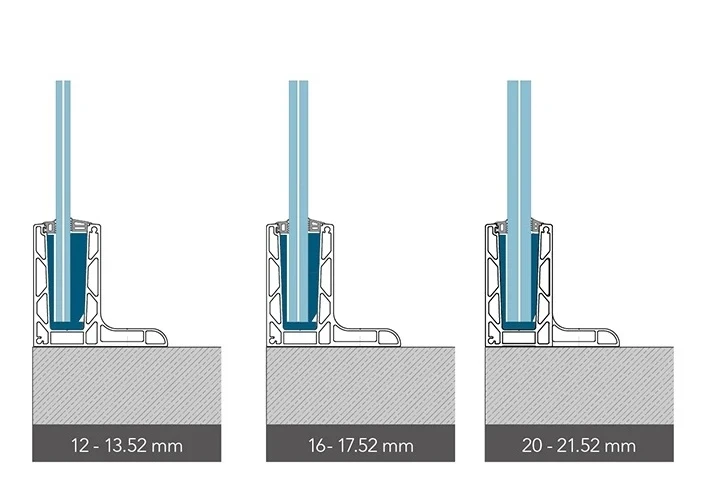

Glasdickenvarianten, die mit dem Profil KE 105 kompatibel sind: 12–13.52 mm, 16–17.52 mm, 20–21.52 mm
Glasdickenvarianten, die mit dem Profil KE 105 kompatibel sind: 12–13.52 mm, 16–17.52 mm, 20–21.52 mm

Das Profil KE 105 ist für drei Glasdickenbereiche geeignet, was die Anpassung an unterschiedliche statische und planerische Anforderungen ermöglicht:

  • Glas 12–13,52 mm – Standard-Paneele aus gehärtetem und laminiertem Glas
  • Glas 16–17,52 mm — Verbundsicherheitsglas (z. B. 2×8 mm + PVB-Folie)
  • Glas 20–21,52 mm — dicke Verbundglasscheiben für erhöhte Festigkeitsanforderungen (z. B. 2×10 mm + PVB-Folie)

Verankerungsarten

Drei Varianten zur Verankerung des Profils KE 105 im Untergrund mit verschiedenen Ankertypen
Drei Varianten zur Verankerung des Profils KE 105 im Untergrund mit verschiedenen Ankertypen

Das System Kozza KE 105 bietet Flexibilität bei der Wahl der Verankerungsart. Je nach Untergrund und konstruktiven Anforderungen kann das Profil mit verschiedenen Ankertypen befestigt werden – mechanischen oder chemischen. Die Abbildung zeigt drei Varianten der Verankerung des Profils im Beton, sodass der Monteur die optimale Lösung für den jeweiligen Konstruktionstyp auswählen kann.

Belastbarkeit – Testergebnisse

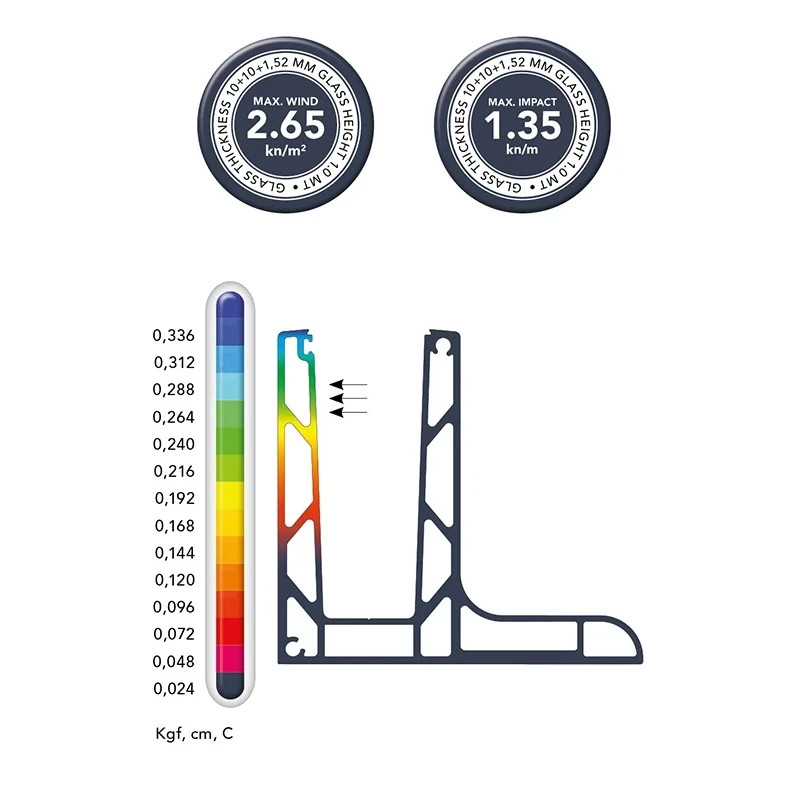

Infografik mit den Belastungsergebnissen des Profils KE 105 – max. Windlast 2.65 kN/m², max. Stoßlast 1.35 kN/m, Verschiebungsanalyse
Infografik mit den Belastungsergebnissen des Profils KE 105 – max. Windlast 2.65 kN/m², max. Stoßlast 1.35 kN/m, Verschiebungsanalyse

Das Profil KE 105 mit Verbundglas 10+10+1,52 mm und einer Höhe von 1,0 m erreicht eine maximale Windlast von 2,65 kN/m² sowie eine maximale Stoßfestigkeit von 1,35 kN/m. Die numerische Analyse (FEM) bestätigt minimale Verschiebungswerte selbst bei extremen Horizontallasten von unter 500 kg (5000 N) pro Meter Länge der Profilbasis.

Maximale Belastungen der KE-Serie in Abhängigkeit von Glasdicke und -höhe

Maximale Wind- und Stoßlasten für die KE-Serie

KE-SerieGlas 12-13.52 mmGlas 16-17.52 mmGlas 20-21.52 mm
Glas mit einer Höhe von 1.0 mGlas mit einer Höhe von 1.2 mGlas mit einer Höhe von 1.0 mGlas mit einer Höhe von 1.2 mGlas mit einer Höhe von 1.0 mGlas mit einer Höhe von 1.2 m
Max. Windlast (kN/m²)Max. Stoßlast (kN/m)Max. Windlast (kN/m²)Max. Stoßlast (kN/m)Max. Windlast (kN/m²)Max. Stoßlast (kN/m)Max. Windlast (kN/m²)Max. Stoßlast (kN/m)Max. Windlast (kN/m²)Max. Stoßlast (kN/m)Max. Windlast (kN/m²)Max. Stoßlast (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Referenzprojekte und Anwendungen

Das Profil Kozza KE 105 eignet sich ideal für die Montage von Glasgeländern auf Balkonen, Terrassen, Treppenhäusern und Attiken. Das System GLASSMOVE sorgt für eine ästhetische und sichere Befestigung der Glasscheiben und schafft den Effekt eines „unsichtbaren“ Geländers, das heute zu den gefragtesten Lösungen in der Wohn- und Gewerbearchitektur zählt.

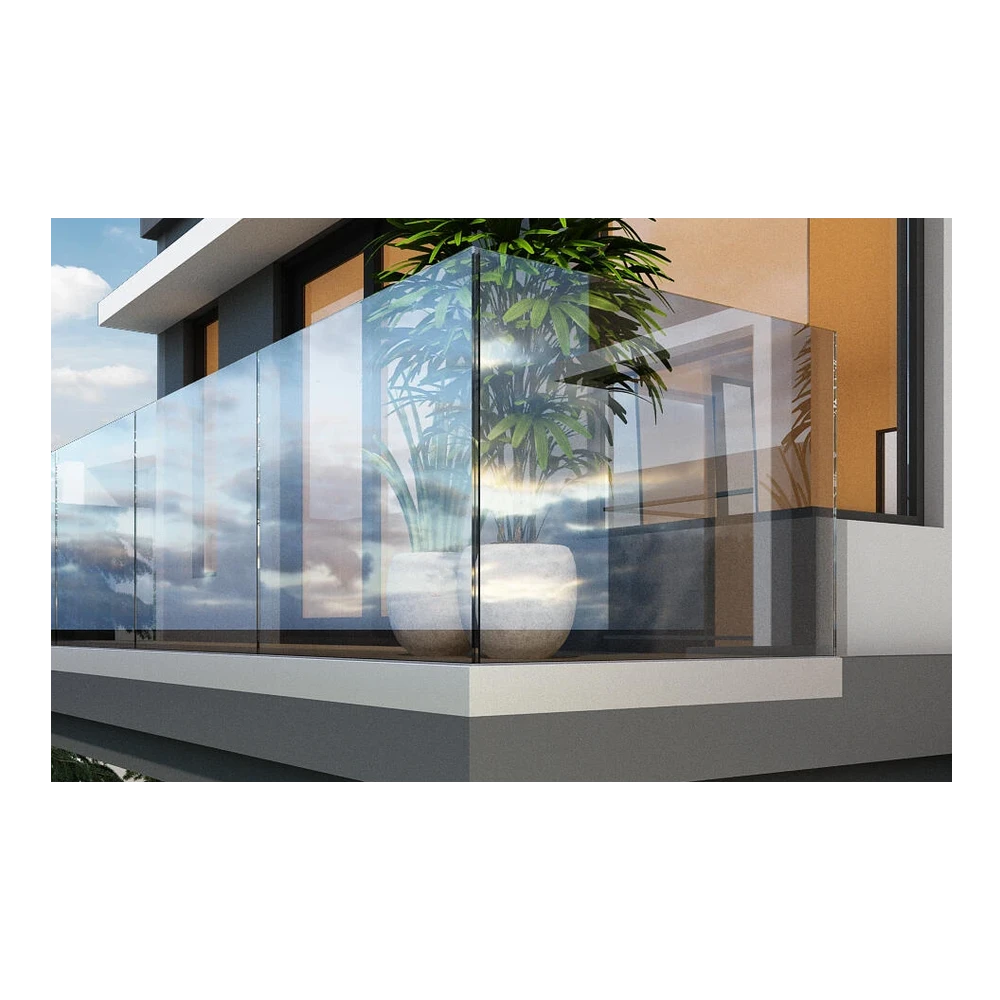

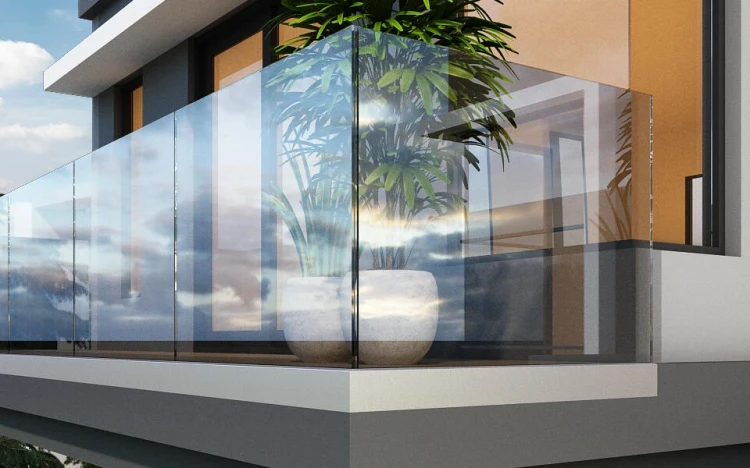

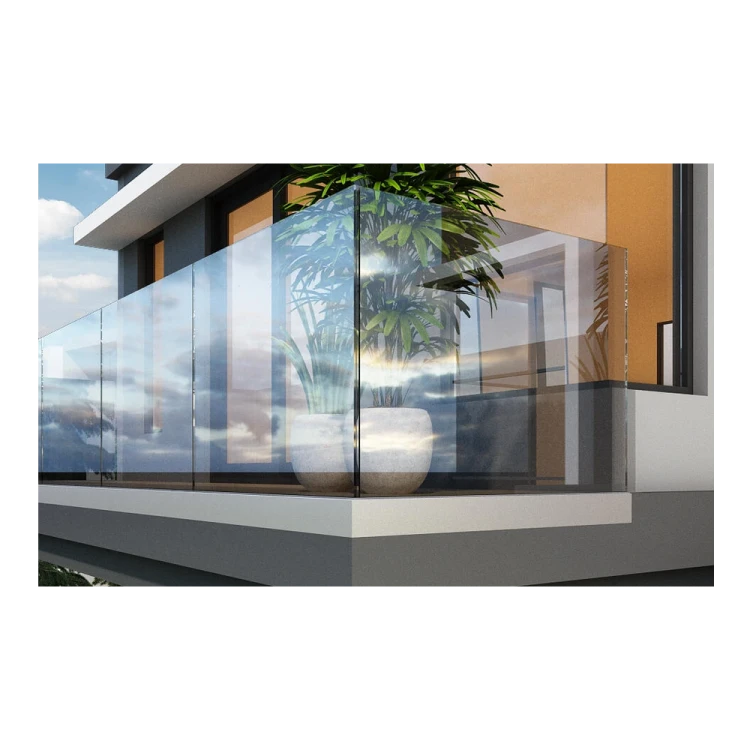

Ganzglasgeländer auf dem Balkon eines modernen Gebäudes – Projekt mit dem Profil Kozza KE
Ganzglasgeländer auf dem Balkon eines modernen Gebäudes – Projekt mit dem Profil Kozza KE

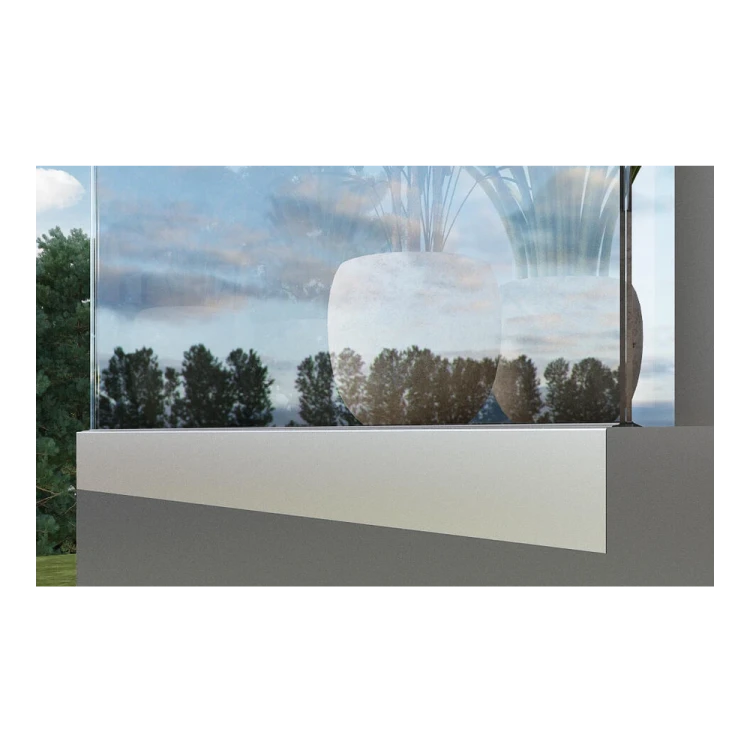

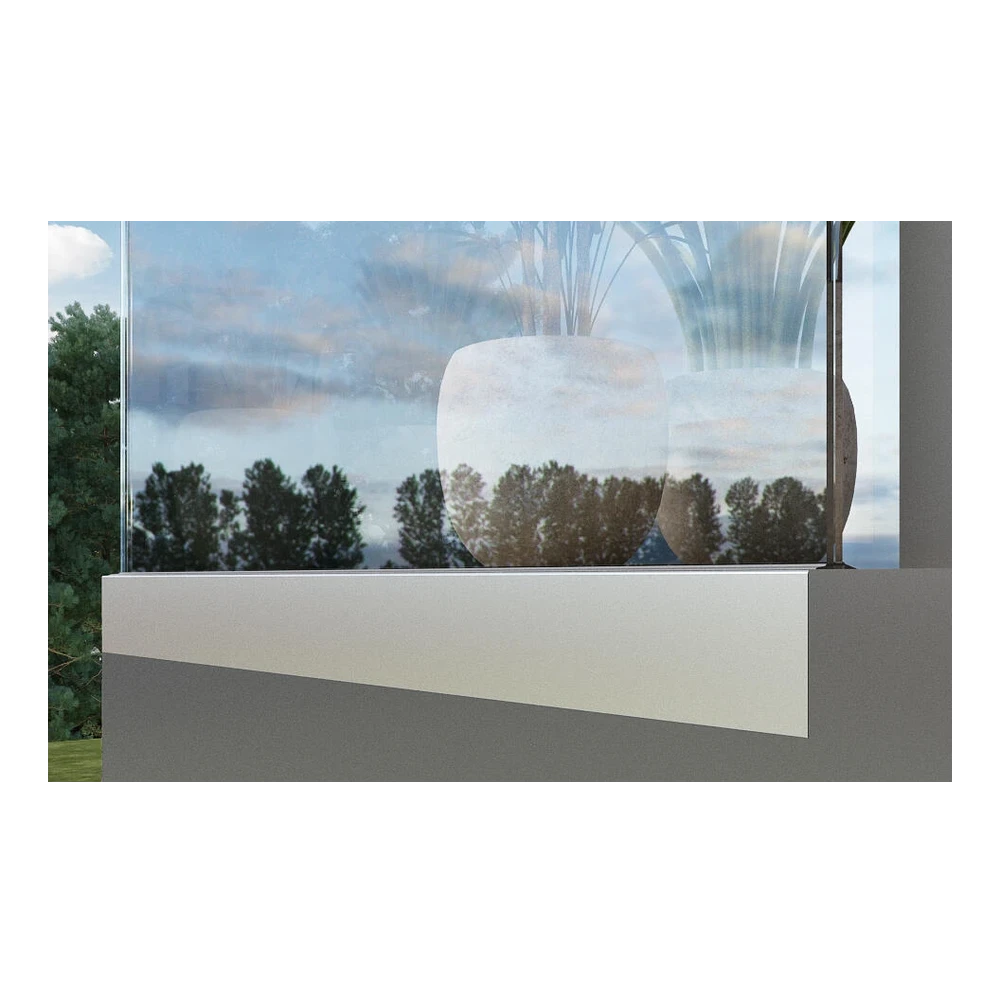

Nahaufnahme des Aluminiumprofils, montiert unter einem Glasbalkongeländer mit Abdeckung
Nahaufnahme des Aluminiumprofils, montiert unter einem Glasbalkongeländer mit Abdeckung

Montage Schritt für Schritt

Die Installation des Profils KE 105 umfasst drei Phasen. In Phase 1 wird der Untergrund vorbereitet, werden die Montagebohrungen gebohrt und das Basisprofil verankert, anschließend werden die Dichtungen eingesetzt. In Phase 2 wird die Glasscheibe in den Profilkanal eingesetzt und mit Distanzkeilen gesichert. In Phase 3 werden die Klemmschrauben festgezogen und die Abdeckung (Blende) aufgesetzt, sodass ein fertiges, ansprechendes Geländer entsteht. Für die gesamte Montage sind weder Schweißarbeiten noch Spezialwerkzeug erforderlich – Standard-Installationswerkzeug genügt.

Montageanleitung für das Kozza KE 105 L-förmige Aluminiumprofil – 12 Schritte in drei Phasen
Montageanleitung für das Kozza KE 105 L-förmige Aluminiumprofil – 12 Schritte in drei Phasen
