Kozza KE 100 – U-Profil für rahmenlose Glasgeländer 5000 mm anthrazit
Feedback zum Produkt hinterlassen

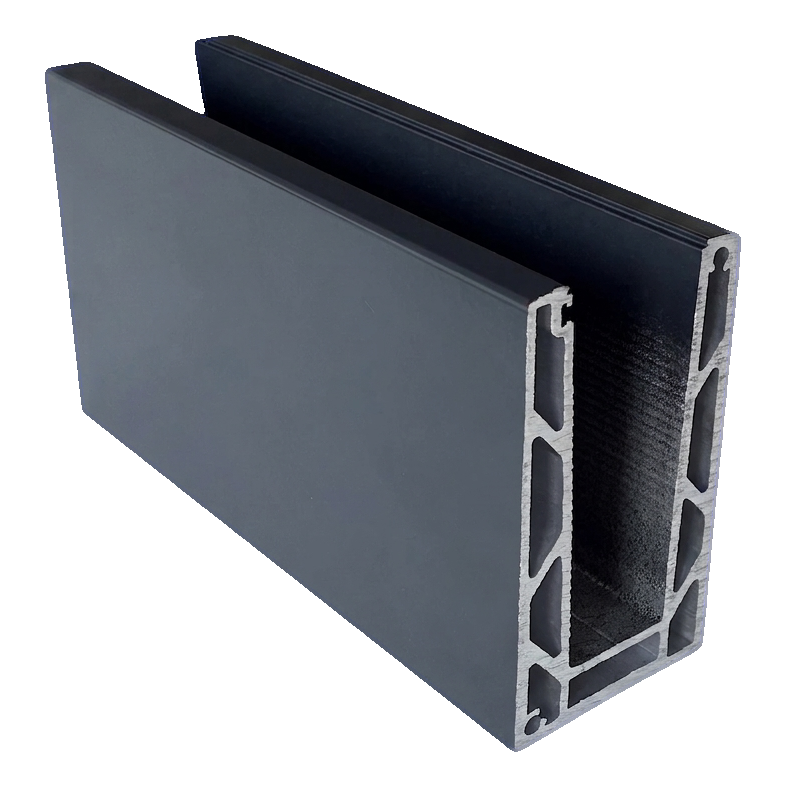

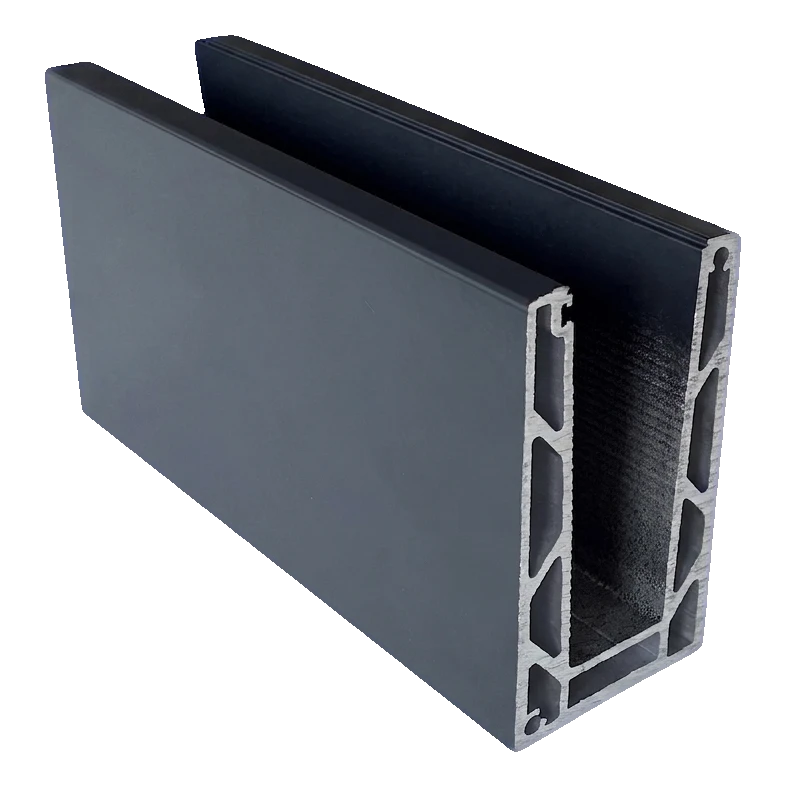

U-Profil Kozza KE 100 aus Aluminium EN AW 6063, anthrazit. Länge 5000 mm, Breite 60 mm, Höhe 110 mm. Für rahmenlose Glasgeländer, Glas 12-21,52 mm. Montage von oben, flaches System. Gewicht 23 kg.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 000-862
Produkteigenschaften
[PIM] balustrady-caloszklane #128
- Material Aluminium
Beschreibung
Kozza KE 100 – U-Profil für Ganzglas-Geländer 5000 mm dunkelgrau
Kammerprofil in U-Form der Serie Kozza KE 100 ist eine professionelle Lösung für die Montage von Ganzglas-Geländern mit Befestigung von oben. Es besteht aus hochwertigem Aluminium EN AW 6063 und sorgt für einen stabilen und sicheren Halt von Glas mit einer Stärke von 12 bis 21,52 mm – ohne zusätzliche Abdeckprofile. Das flache System, das in Zusammenarbeit mit Architekten und Bauunternehmen entwickelt wurde, verbindet die Ästhetik einer minimalistischen Optik mit hoher Belastbarkeit.
Das Profil in Dunkelgrau fügt sich perfekt in die moderne Architektur von Wohn-, Hotel- und Bürogebäuden ein. Dank des GLASSMOVE-Systems verläuft die Montage reibungslos und erfordert kein Spezialwerkzeug, was die Ausführungszeit auf der Baustelle spürbar verkürzt.
Technische Spezifikation
- Serie: Kozza KE 100
- Material: Aluminium EN AW 6063
- System: flach, Befestigung von oben
- Profillänge: 5000 mm
- Profilbreite: 60 mm
- Profilhöhe: 110 mm
- Breite des inneren Spalts (für das Glas): 30 mm
- Höhe der Basis: 15 mm
- Glasstärkenbereich: 12 – 21,52 mm
- Maximale Glashöhe: 120 cm
- Farbe: dunkelgrau (lackiert)
- Gewicht: 23 kg
- EAN: 5903313208109

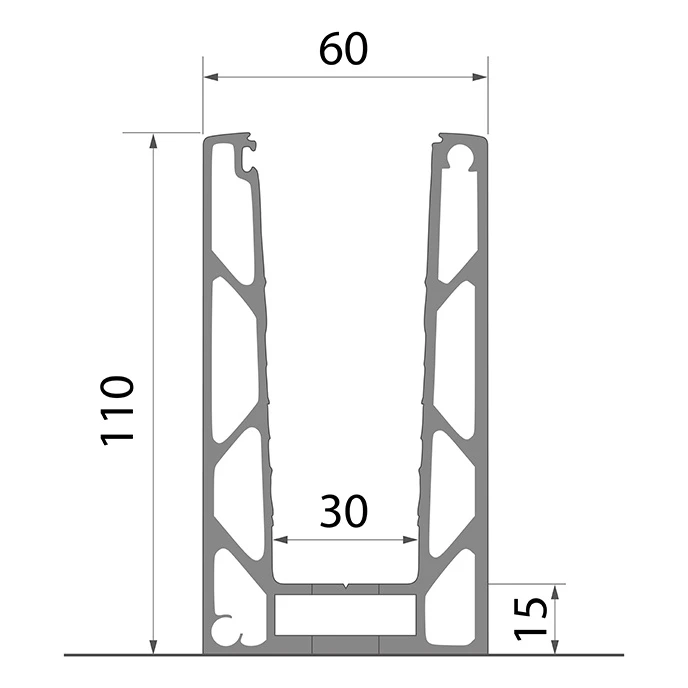

Abmessungen und Profilquerschnitt

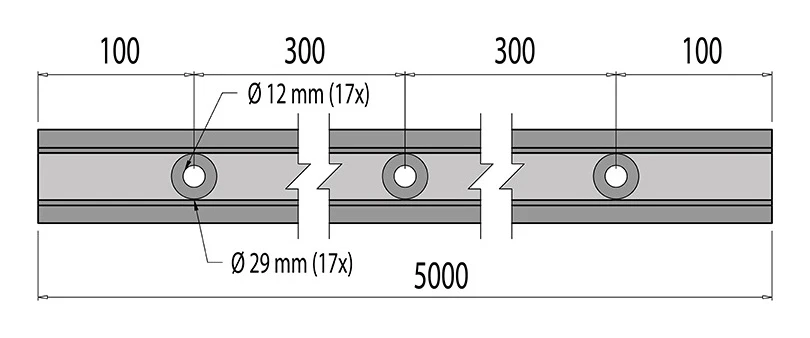

Das Profil hat 17 Montagebohrungen, die gleichmäßig über die gesamte Länge von 5000 mm verteilt sind. Die Durchgangsbohrungen haben einen Durchmesser von Ø 12 mm mit Senkungen von Ø 29 mm. Der Achsabstand der Bohrungen beträgt 300 mm, und der Abstand von der Profilkante bis zur Achse der ersten und der letzten Bohrung beträgt 100 mm.
Kompatibilität mit Glasstärken
Das Profil KE 100 eignet sich für drei Glasstärkenbereiche und ist damit universell einsetzbar:
- 12 – 13,52 mm — einschichtiges Einscheibensicherheitsglas oder Verbundglas
- 16 – 17,52 mm — Verbundsicherheitsglas
- 20 – 21,52 mm — Verbundglas mit erhöhter Widerstandsfähigkeit
Die maximal zulässige Höhe der im Profil montierten Glasscheibe beträgt 120 cm.
Verankerungsart
Das Profil wird von oben auf dem vorbereiteten Untergrund montiert. Die Verankerungstiefe beträgt 20 mm. Das Befestigungssystem von oben macht den seitlichen Zugang zur Konstruktion überflüssig und erleichtert so die Montage an den Kanten von Balkonen, Terrassen und Treppen. Das Profil wird mit Schrauben durch 17 werkseitig vorbereitete Bohrungen verankert.
Belastbarkeit und Festigkeitsanalyse
Ein Profil mit einer Basislänge von 1 m behält bei einer Horizontallast von bis zu 500 kg (5000 N·t) eine hohe Steifigkeit und minimale Verschiebungen. Die Finite-Elemente-Analyse (FEM) bestätigt, dass die maximalen Verschiebungswerte unter Windlast im Bereich von 0,030 bis 0,420 Kgf/cm liegen – die größten Verformungen treten im oberen Teil des Profils (an der Klemmkante) auf, während die Basis praktisch unbeweglich bleibt.
Maximale Wind- und Stoßbelastungen
Die folgende Tabelle zeigt die zulässigen Belastungswerte für die KE-Serie in Abhängigkeit von Glasdicke und Glashöhe:
Maximale Wind- und Stoßbelastungen für die KE-Serie
| KE-Serie | Glas 12-13.52 mm | Glas 16-17.52 mm | Glas 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas mit Höhe 1.0 m | Glas mit Höhe 1.2 m | Glas mit Höhe 1.0 m | Glas mit Höhe 1.2 m | Glas mit Höhe 1.0 m | Glas mit Höhe 1.2 m | |||||||
| Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Bei der Serie KE 100 hält das Profil mit Glas der Dicke 16–17,52 mm und einer Höhe von 1,0 m einer Windlast von bis zu 3,0 kN/m² und einem Stoß von bis zu 1,50 kN/m stand, womit es die belastbarste Variante im KE-Sortiment ist.
Montage Schritt für Schritt — System GLASSMOVE
Das Befestigungssystem GLASSMOVE ermöglicht eine schnelle und präzise Montage von Ganzglas-Geländern in 12 Schritten — von der Vorbereitung des Untergrunds über die Verankerung des U-Profils und das Einsetzen von Dichtungen und Glas bis hin zur Justierung und dem Verschließen mit der Abdeckung. Die folgenden Abbildungen zeigen die einzelnen Montageschritte:
Montageanleitung für das KE 100 U-Profil – Schritte 1-6:
Montageanleitung für das KE 100 U-Profil – Schritte 7–9:
Montageanleitung für das KE 100 U-Profil – Schritte 10-12:
Anwendungen
- Ganzglas-Geländer für Balkone und Terrassen
- Geländer an Treppenhäusern und Galerien
- Verglasungen in Gewerbeobjekten — Hotels, Bürogebäuden, Einkaufszentren
- Glaszäune und Innentrennwände
Das U-Profil ist voll kompatibel mit dem Zubehör der Serie KE 100 der Marke Kozza — Stellkeilen, Dichtungen und Abdeckprofilen.
