Kausche verzinkt für Drahtseil 14 mm – DIN 6899 B

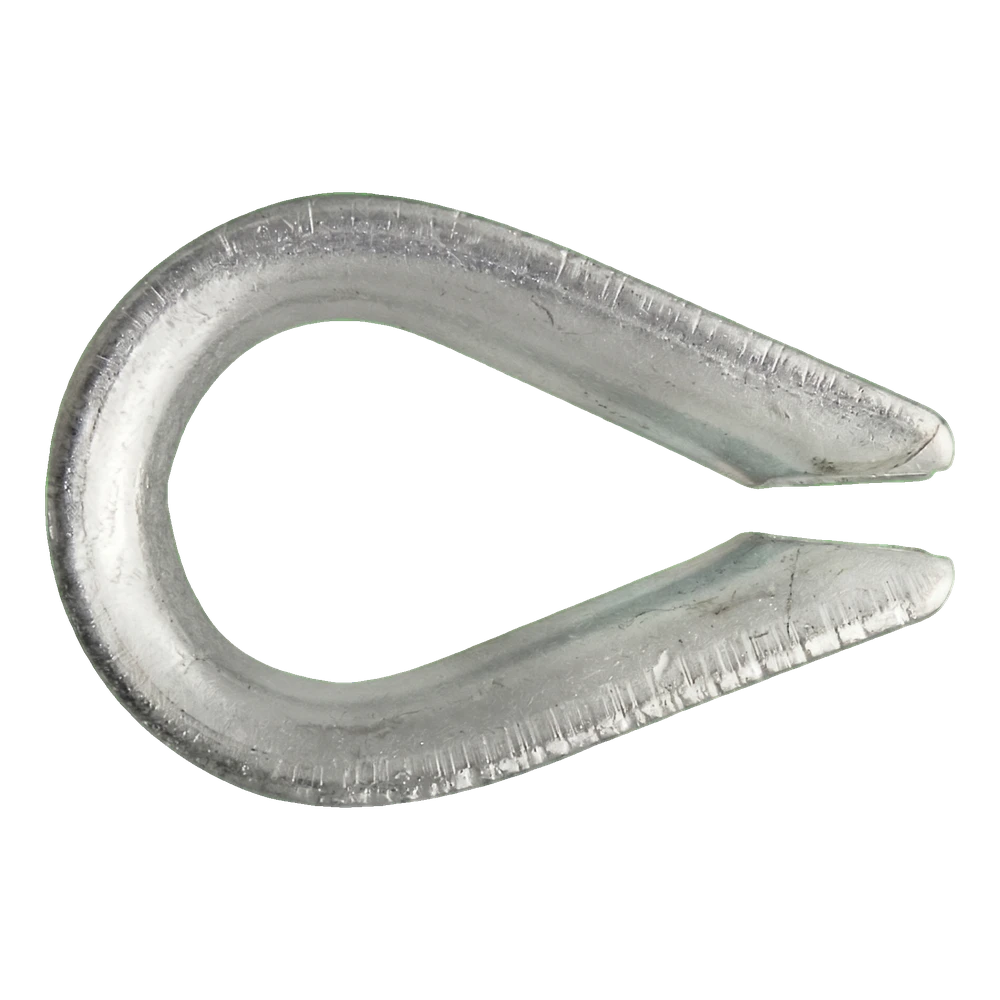

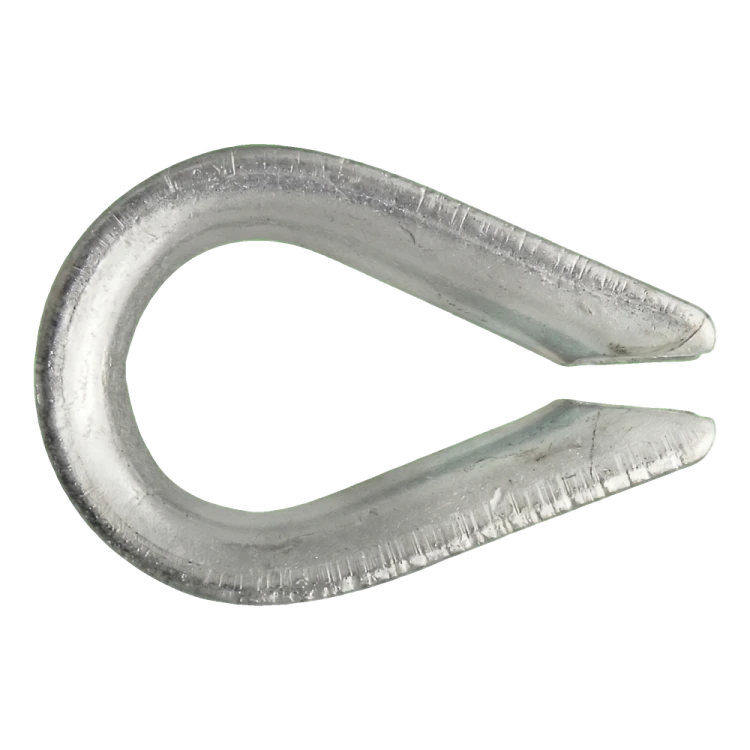

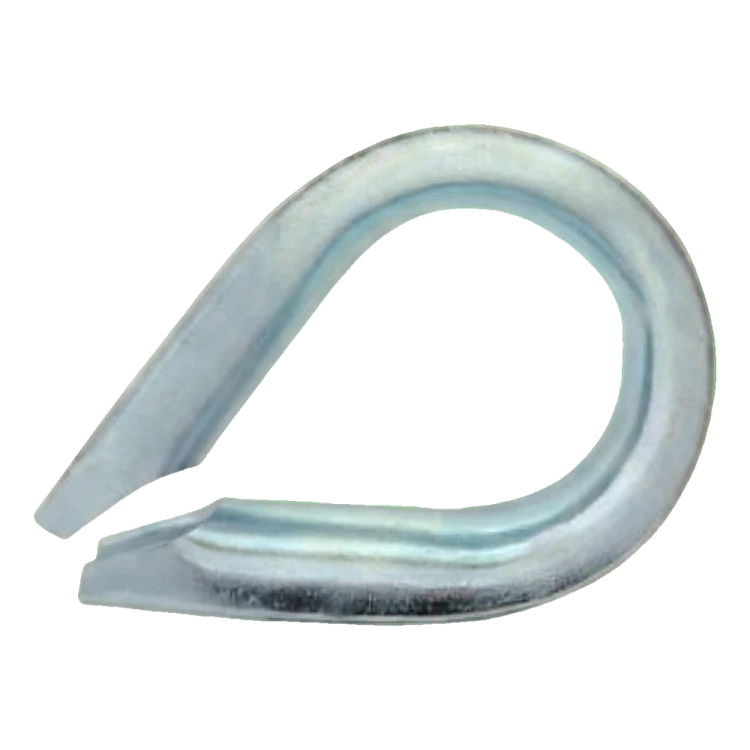

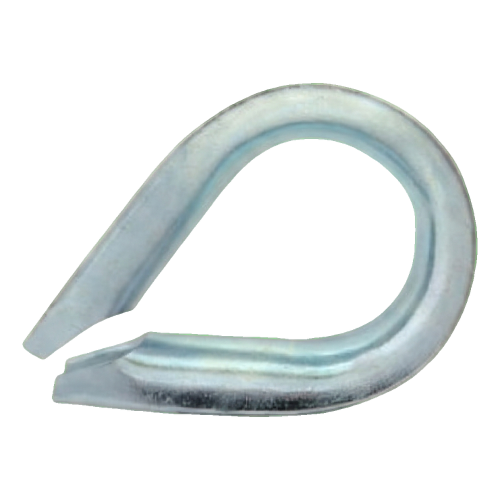

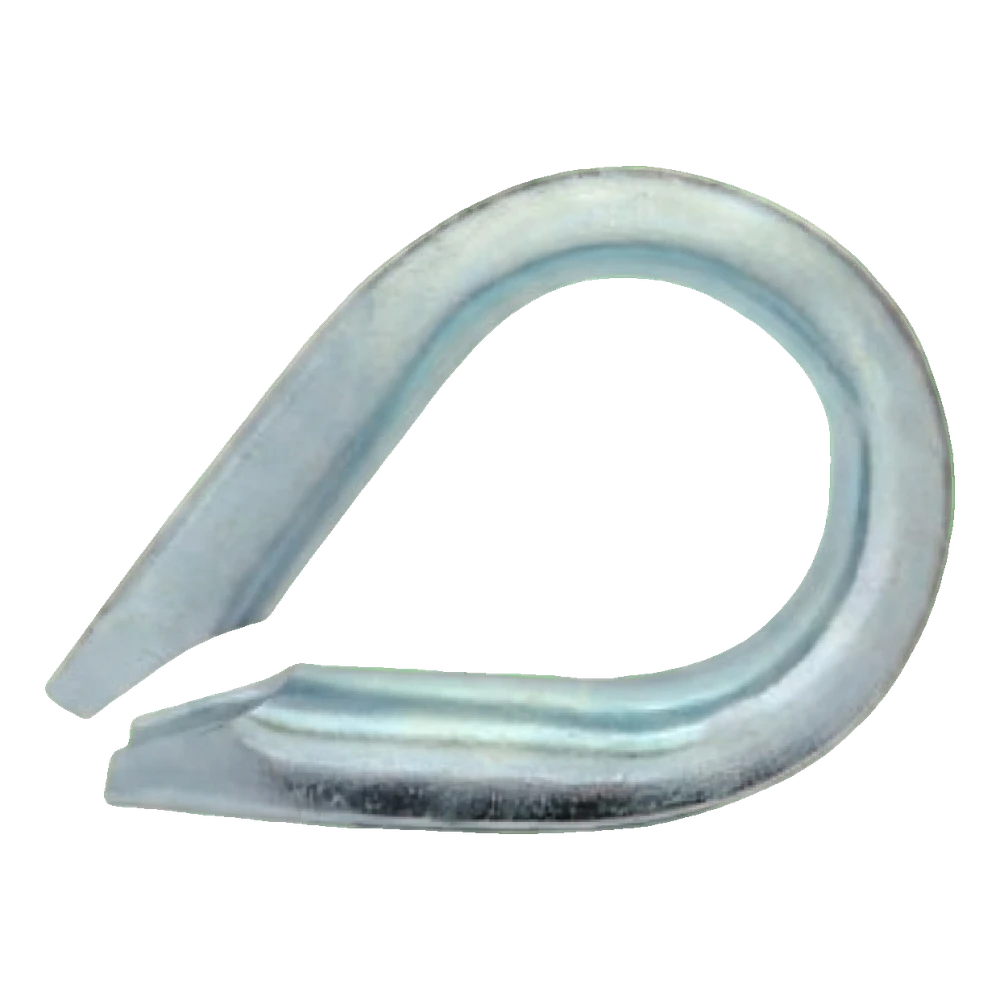

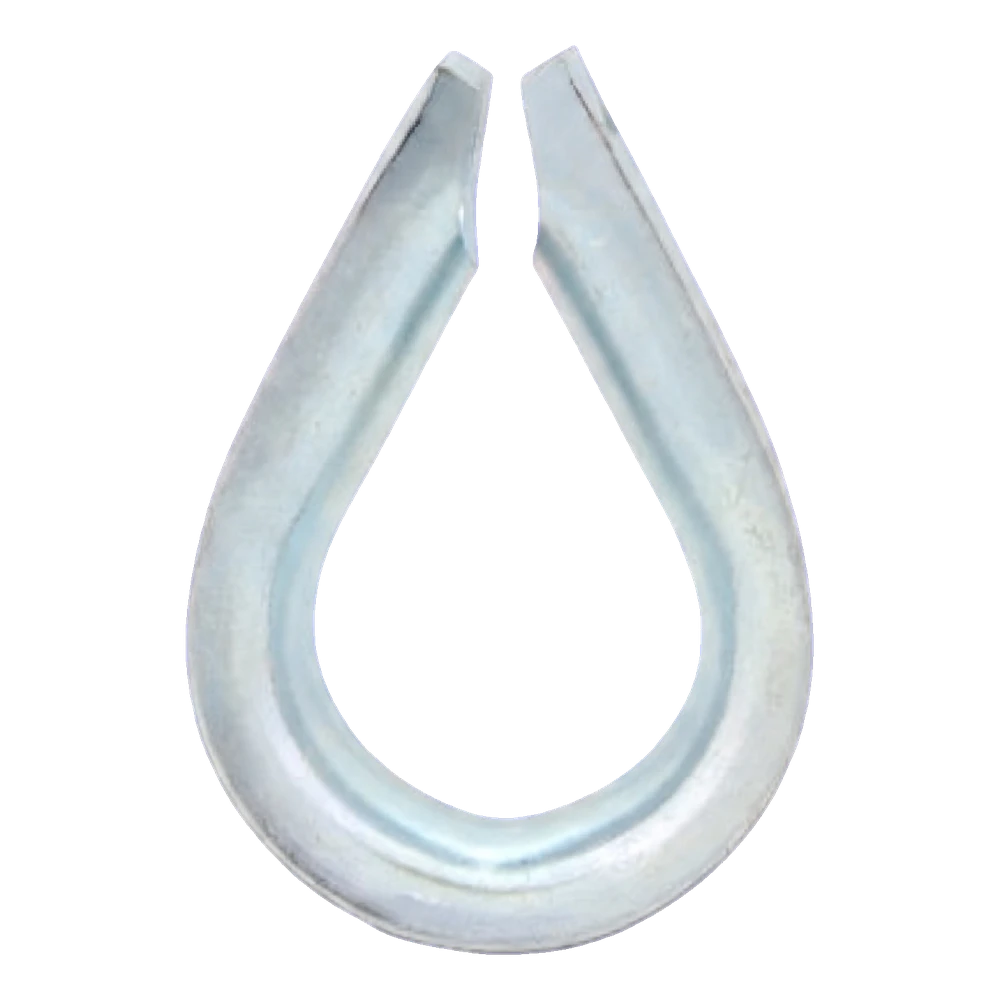

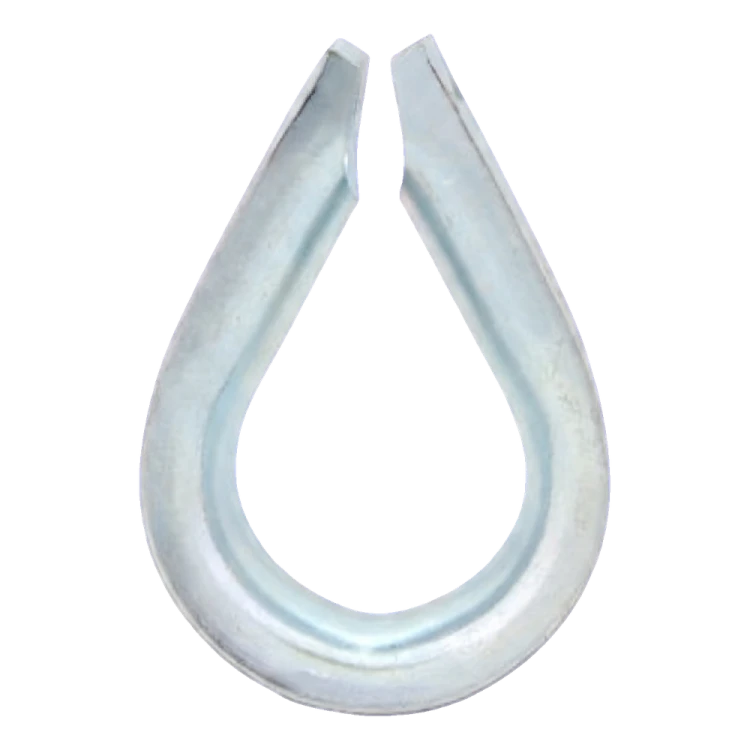

Die Kausche schützt die Drahtseilschlaufe vor Knicken und Abrieb an der Anschlagstelle; verzinkter Stahl

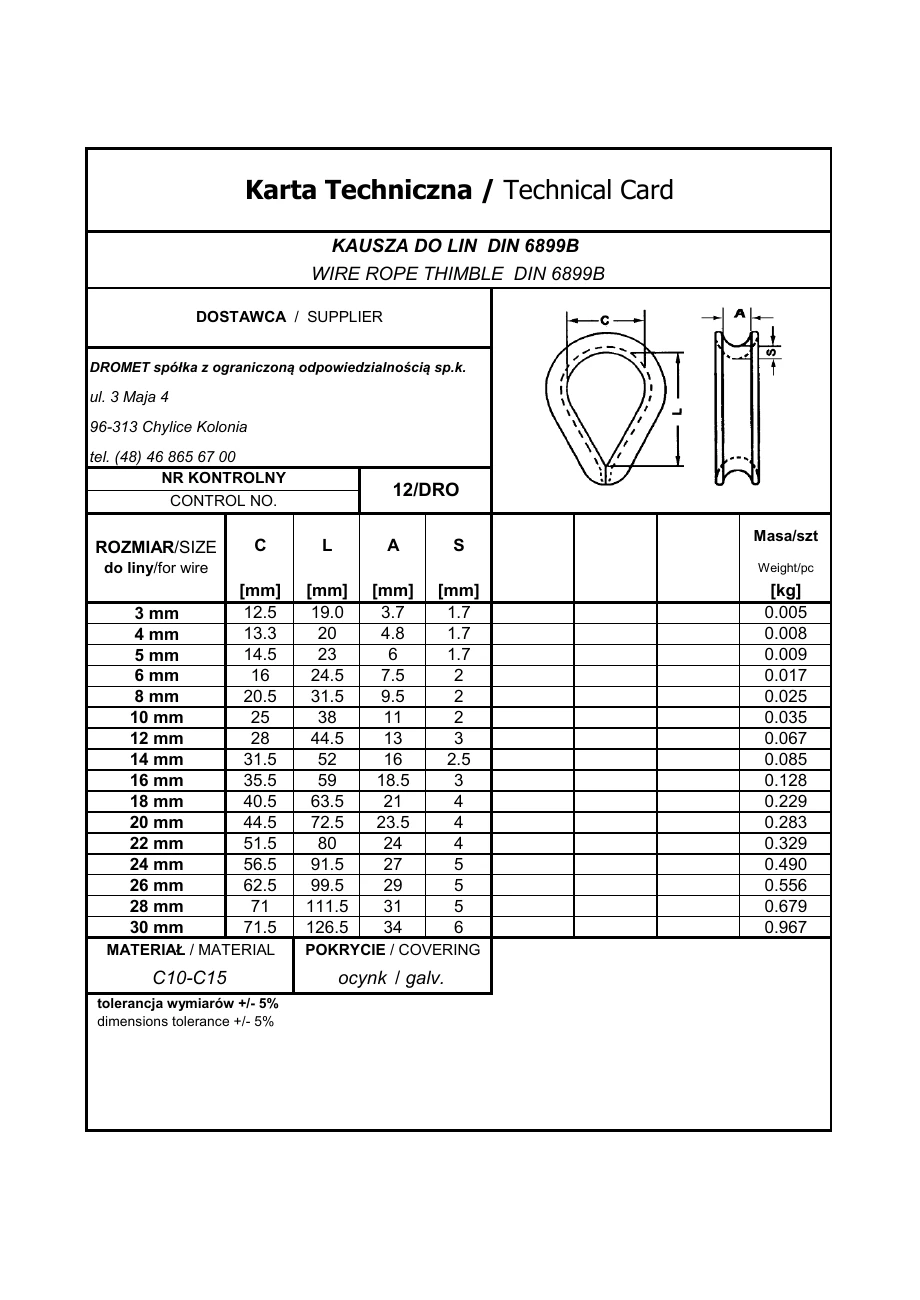

Maßzeichnung in voller Größe öffnen

Über das Produkt

Die Kausche schützt die Drahtseilschlaufe vor Knicken und Abrieb an der Anschlagstelle. Sie hat eine Rille, in die das Seil eingelegt wird, sowie eine Öse mit festgelegten Innenmaßen. Sie wird zur Herstellung einer Drahtseilschlaufe mit Drahtseilklemmen oder einer Pressklemme verwendet, wodurch die Schlaufe unter Last ihre Form behält.

Die Kausche wird passend zum Seildurchmesser gewählt – diese Größe ist für ein Seil mit 14 mm Durchmesser vorgesehen. Das Produkt wurde gemäß der Norm DIN 6899 B gefertigt. Die Innenmaße der Öse sind die Breite C = 31,5 mm und die Länge L = 52 mm. Das Maß A = 16 mm bezeichnet die Rillenbreite und S = 2,5 mm die Materialstärke. Dies sind Nennwerte gemäß dem Katalogdatenblatt des Herstellers. Legen Sie das Seil bei der Montage so um die Kausche, dass es über den gesamten Umfang in der Rille liegt und an ihr anliegt, und schließen Sie anschließend die Schlaufe mit Drahtseilklemmen oder einer Pressklemme. Prüfen Sie nach dem Verspannen bzw. Verpressen, ob die Kausche nicht aus der Schlaufe herausrutscht.

Werkstoff: Stahl C10–C15. Beschichtung: verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die Tragfähigkeit der Schlaufe hängt vom Seil und von der Art der Seilendverbindung (Klemmen, Pressklemme) ab, nicht von der Kausche allein. Wählen Sie Anzahl und Abstand der Klemmen gemäß den Empfehlungen des Seil- oder Klemmenherstellers.

Abmessungen laut Datenblatt

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Wählen Sie die Kausche passend zum Seildurchmesser – das Seil sollte über den gesamten Umfang in der Rille liegen.
• ✓Legen Sie das Seil so um die Kausche, dass es an der Rille anliegt, und schließen Sie die Schlaufe mit Drahtseilklemmen oder einer Pressklemme.
• ✓Prüfen Sie nach dem Verspannen bzw. Verpressen, ob die Kausche nicht aus der Schlaufe herausrutscht.
