Karabinerhaken mit Schraubverschluss verzinkt 4×40 mm – Sicherungsmutter, DIN 5299 D

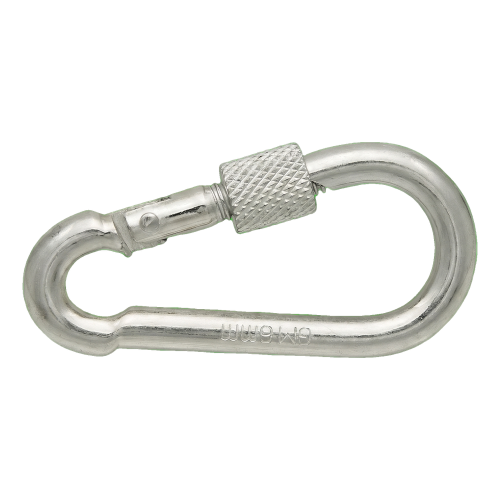

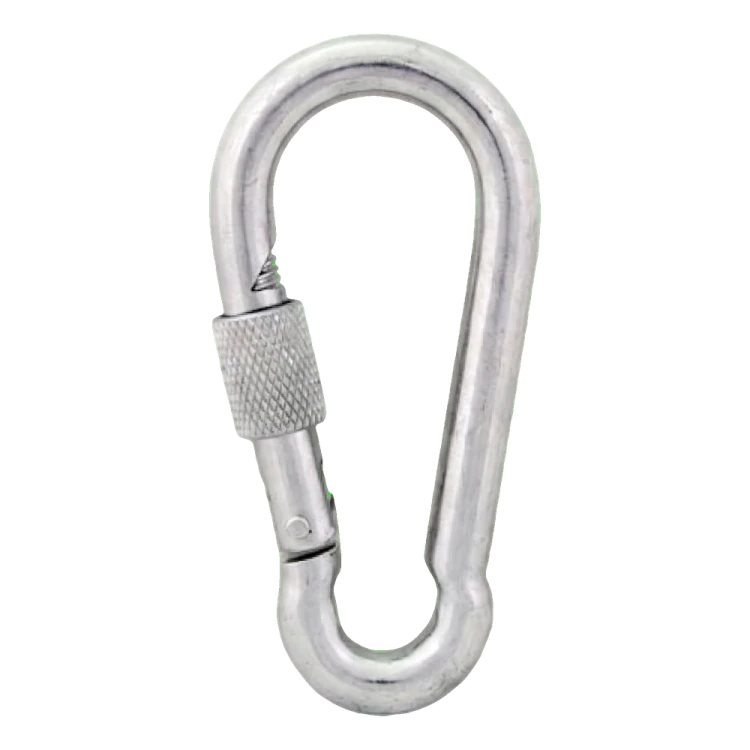

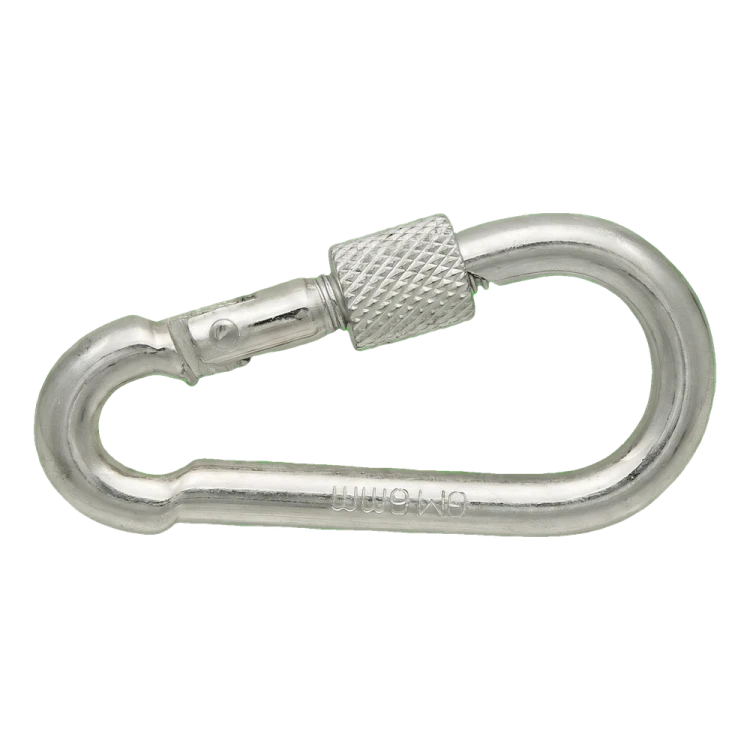

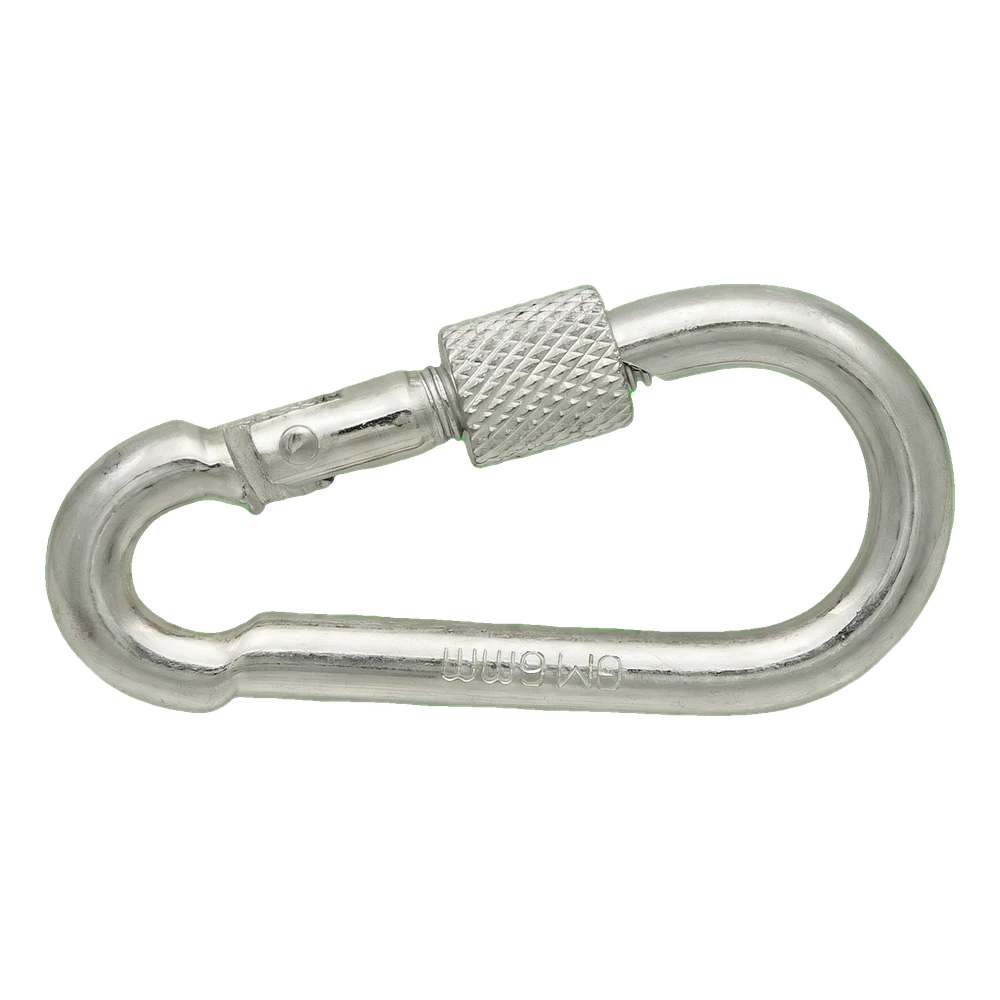

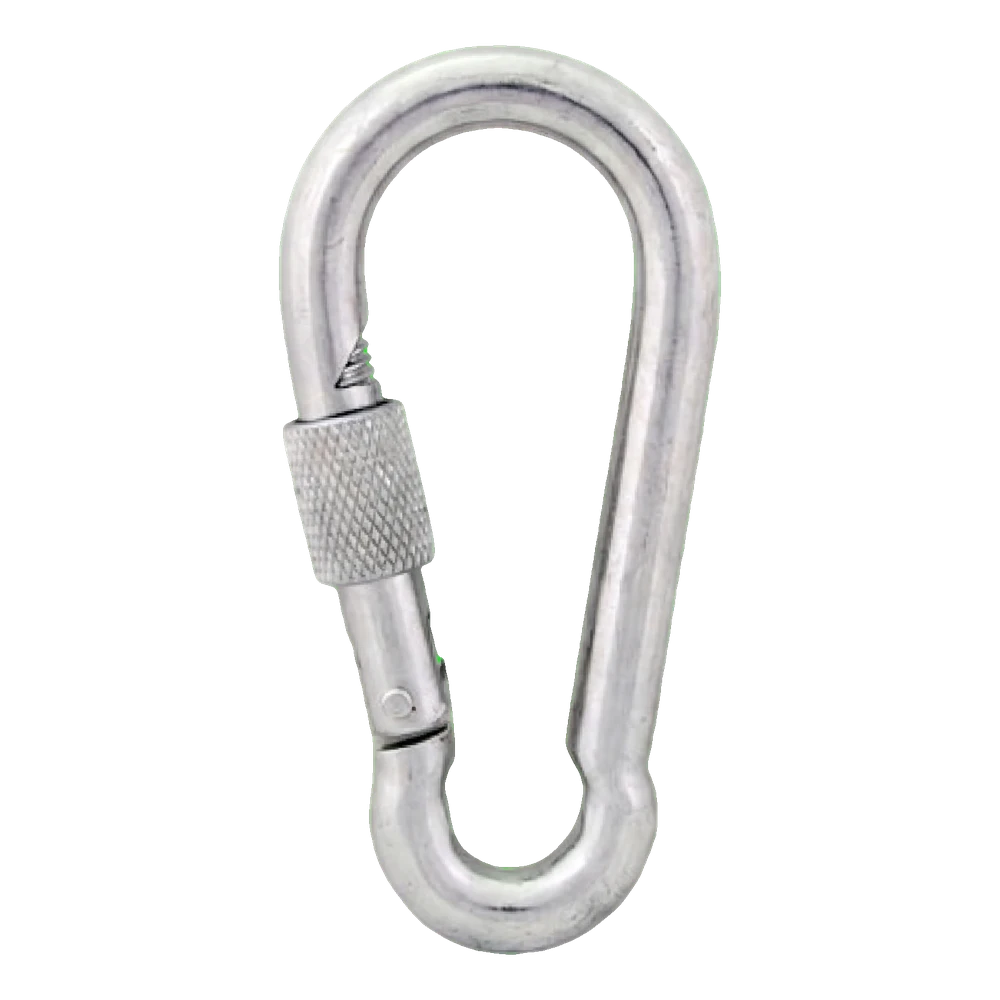

Karabinerhaken mit federbelastetem Schnapper und Sicherungsmutter – nach dem Zuschrauben kann sich der Schnapper nicht versehentlich öffnen; verzinkter Stahl

Maßzeichnung in voller Größe öffnen

Über das Produkt

Der Karabinerhaken mit Schraubverschluss nach DIN 5299 D dient zum Verbinden von Seilen, Ketten und Zubehör, wenn sich der Schnapper nicht selbstständig öffnen darf. Er ist mit einem federbelasteten Schnapper und einer Sicherungsmutter ausgestattet – nach dem Zuschrauben kann sich der Schnapper nicht versehentlich öffnen.

Die Größe 4 × 40 mm bezeichnet den Drahtdurchmesser d = 4 mm und die Gesamtlänge L = 40 mm. Die lichte Weite der Öse D beträgt 6 mm und die Schnapperöffnung C 5 mm. Prüfen Sie, ob das einzuhängende Teil (Öse, Kettenglied, Seil) durch diese Öffnung passt. Wählen Sie den Karabinerhaken entsprechend der Belastung – überschreiten Sie die zulässige Arbeitslast von 70 kg nicht. Schrauben Sie nach dem Einhängen die Sicherungsmutter am Schnapper bis zum Anschlag zu.

Werkstoff: Stahl C10. Beschichtung: verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die zulässige Arbeitslast gilt bei Belastung entlang der Längsachse des Karabinerhakens; eine seitliche Belastung des Schnappers verringert die Tragfähigkeit. Die Bruchlast beträgt 100 kg und ist nicht mit der zulässigen Arbeitslast gleichzusetzen. Der Karabinerhaken ist weder zum Heben von Lasten über Personen noch zur Personensicherung bestimmt.

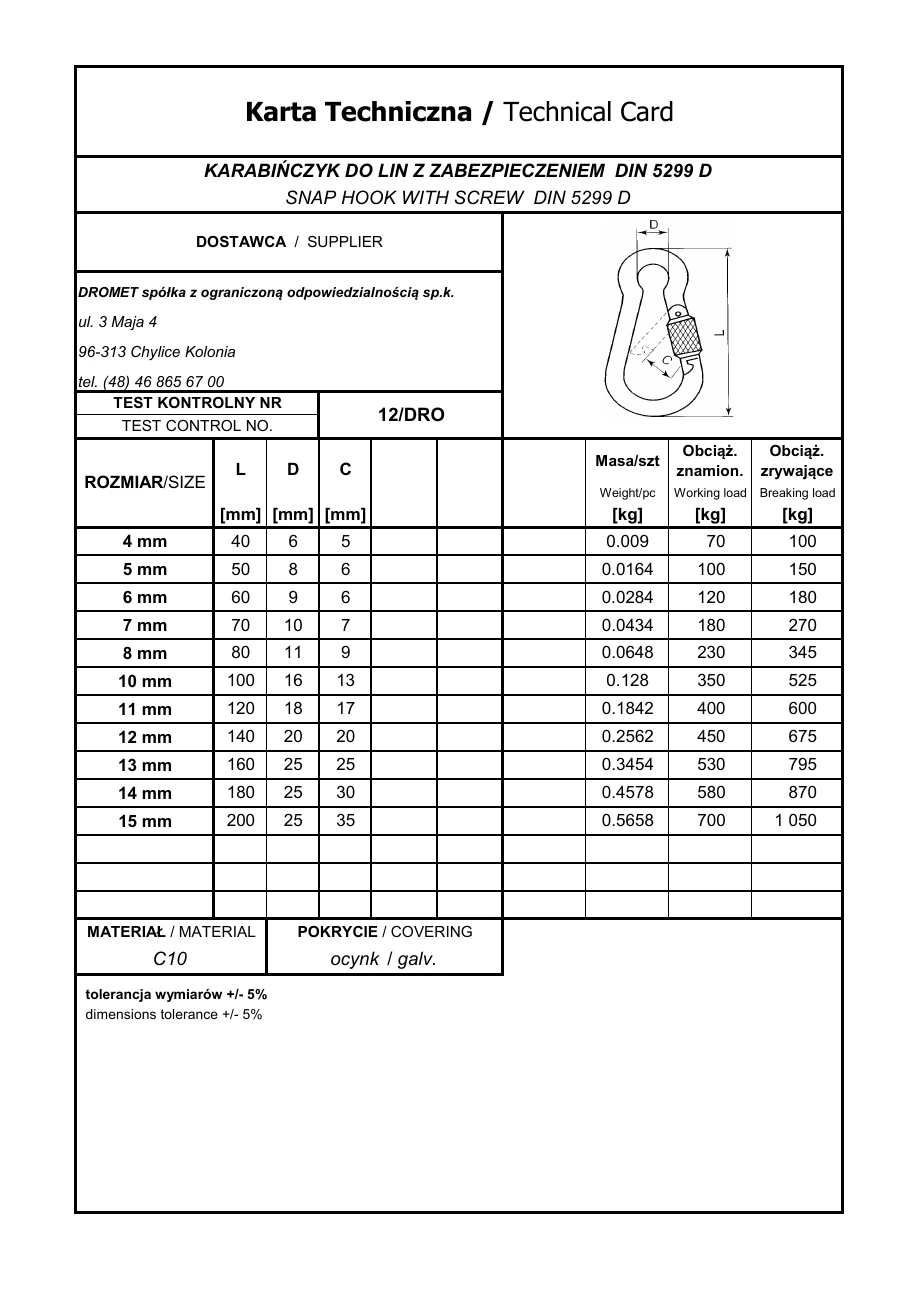

Abmessungen laut Datenblatt

Werkstoff und Festigkeit

Verkaufseinheit

Auswahl und Montage

• ✓Wählen Sie den Karabinerhaken entsprechend der Belastung – überschreiten Sie die zulässige Arbeitslast von 70 kg nicht.
• ✓Prüfen Sie, ob das einzuhängende Teil (Öse, Kettenglied oder Seil) durch die Schnapperöffnung C = 5 mm passt.
• ✓Schrauben Sie nach dem Einhängen die Sicherungsmutter am Schnapper bis zum Anschlag zu.
