Karabinerhaken mit Schraubverschluss verzinkt 11×120 mm – Sicherungsmutter, DIN 5299 D
Feedback zum Produkt hinterlassen

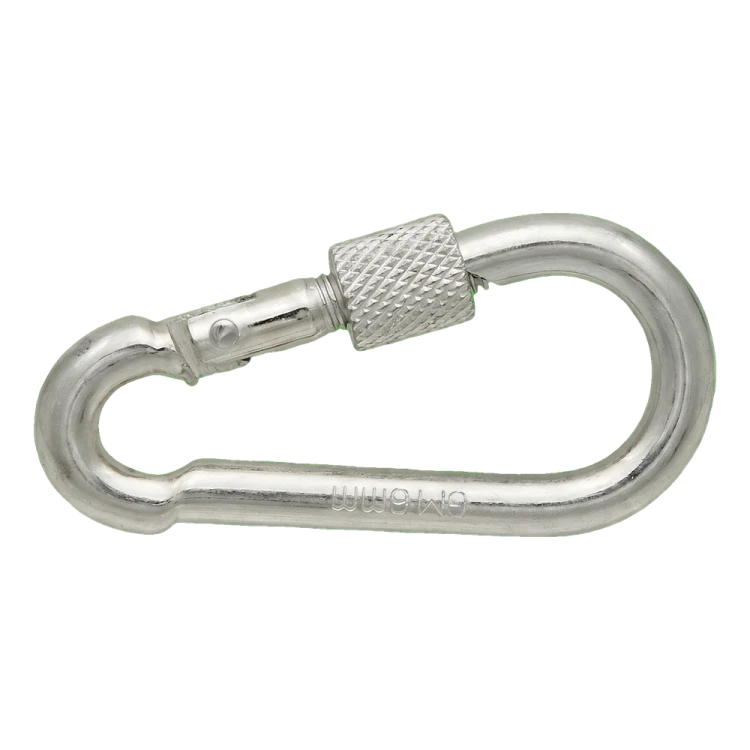

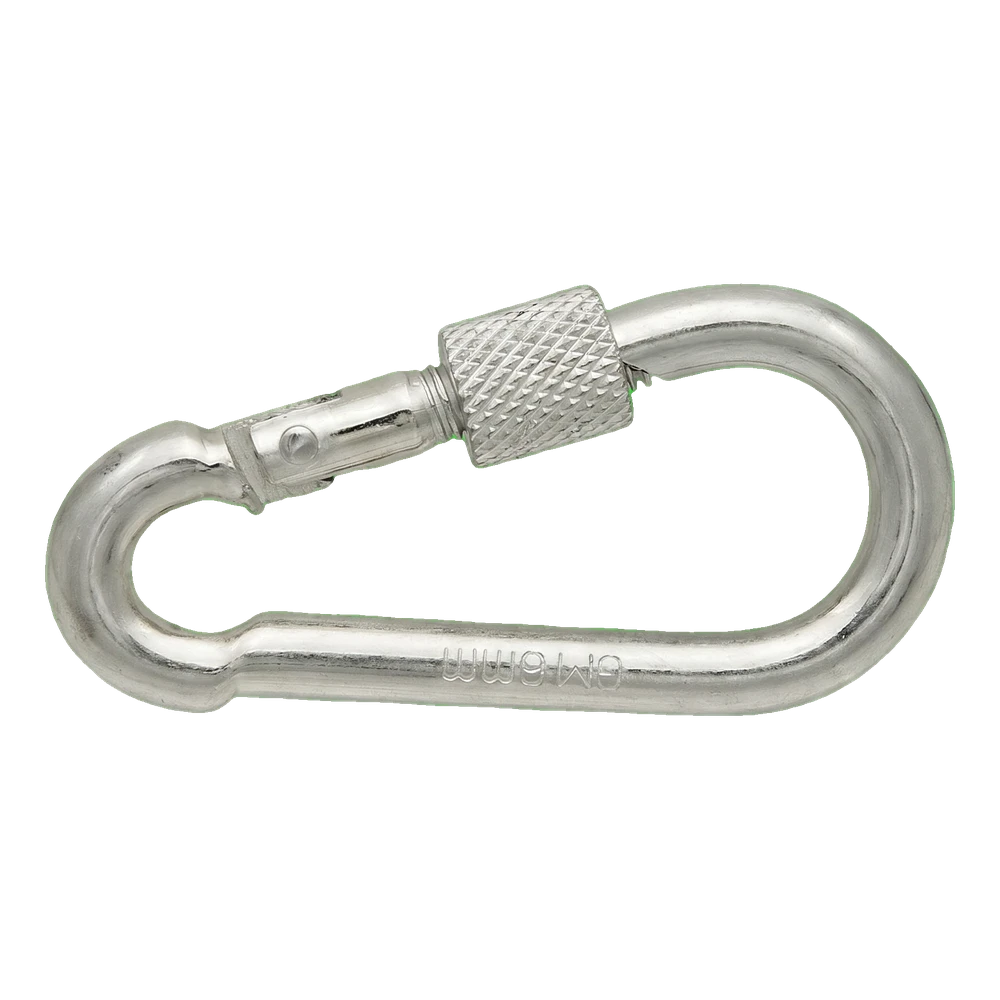

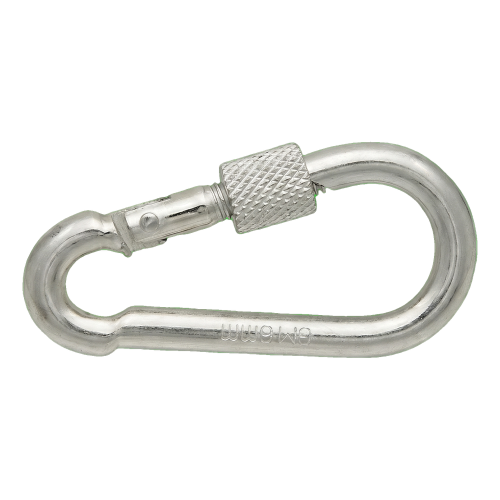

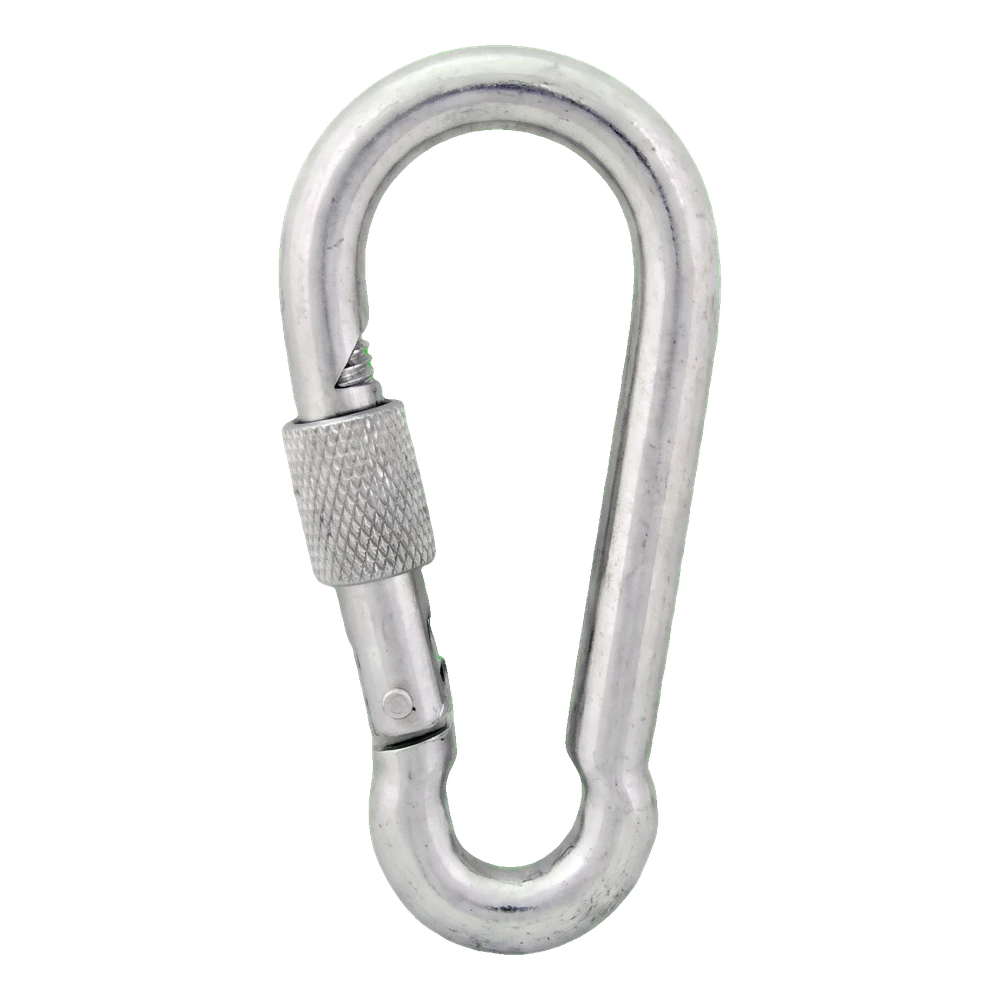

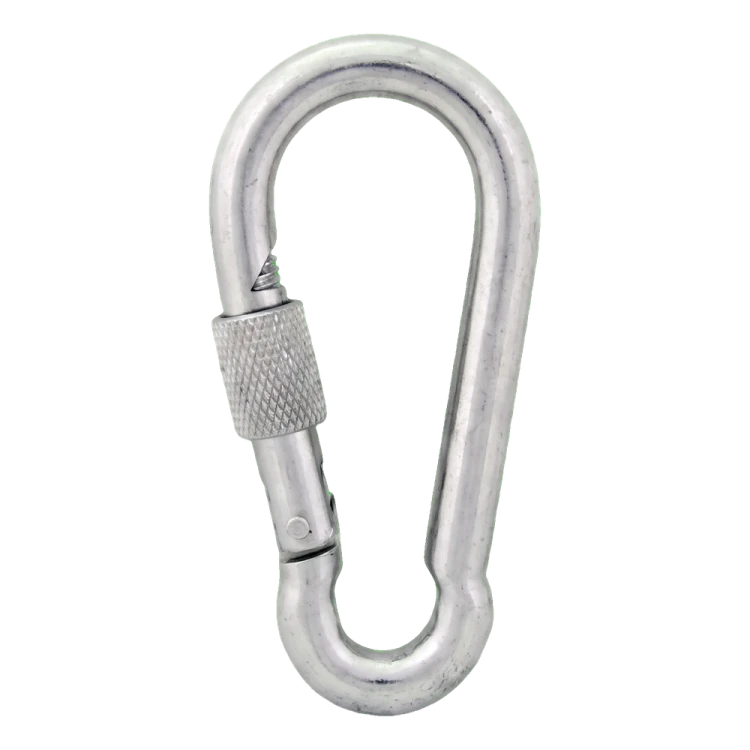

Karabinerhaken mit Schraubverschluss KSZ, Stahl C10 verzinkt, nach DIN 5299 D. Abmessungen 11 × 120 mm, Außendurchmesser 18 mm, max. Durchmesser des einzuhängenden Elements 17 mm. Nennlast 400 kg, Bruchlast 600 kg. Gewicht 0,1842 kg. Mit Sicherungsmutter.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 002-424
Produkteigenschaften
[PIM] osprzet-do-lin-i-lancuchow #1023
- Art des Zubehörs Karabinerhaken mit Schraubsicherung
- Durchmesser 11
- Max. Tragkraft [kg] 400
Beschreibung
Karabinerhaken mit federbelastetem Schnapper und Sicherungsmutter – nach dem Zuschrauben kann sich der Schnapper nicht versehentlich öffnen; verzinkter Stahl
Über das Produkt
Der Karabinerhaken mit Schraubverschluss nach DIN 5299 D dient zum Verbinden von Seilen, Ketten und Zubehör, wenn sich der Schnapper nicht selbstständig öffnen darf. Er ist mit einem federbelasteten Schnapper und einer Sicherungsmutter ausgestattet – nach dem Zuschrauben kann sich der Schnapper nicht versehentlich öffnen.

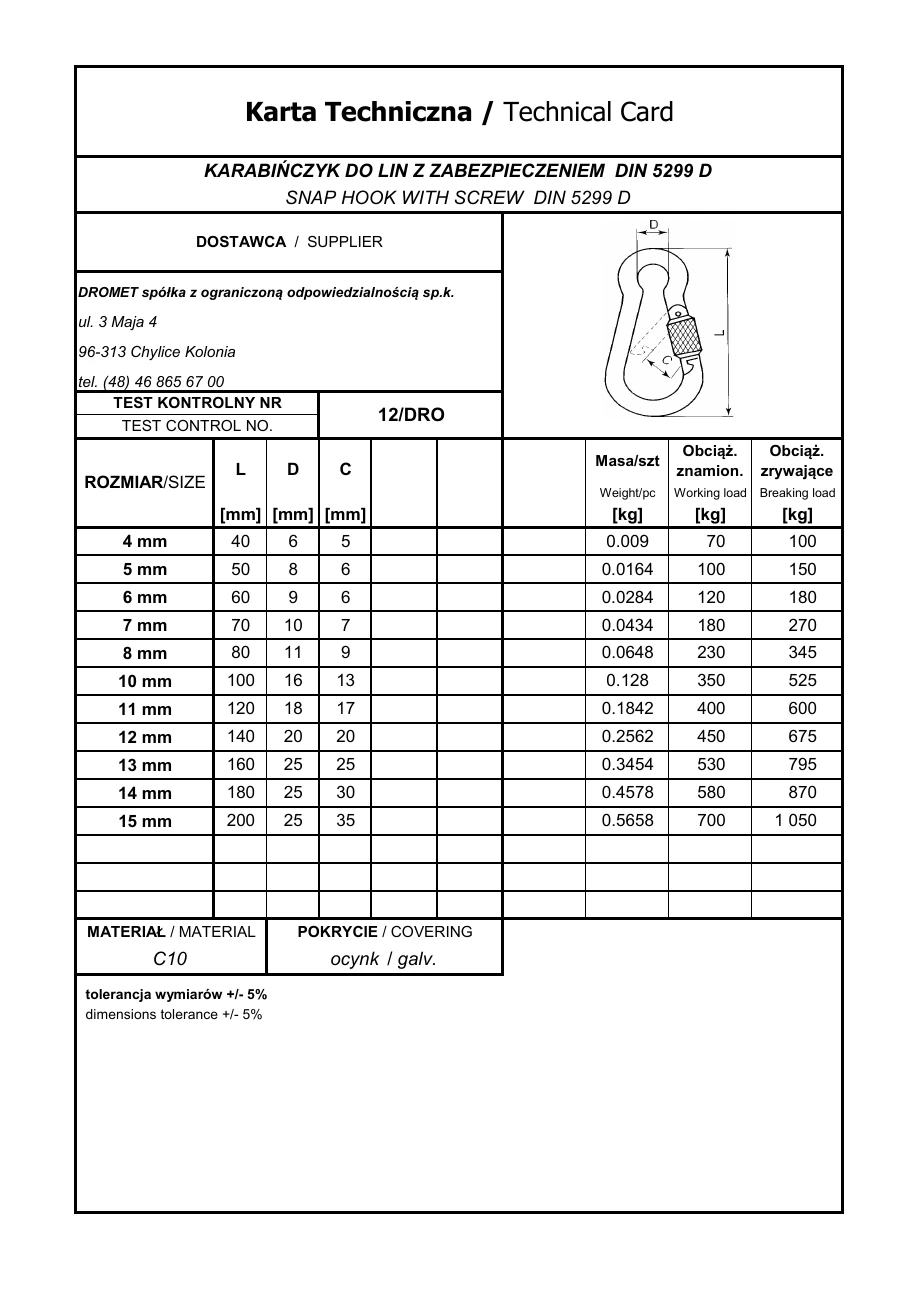

Die Größe 11 × 120 mm bezeichnet den Drahtdurchmesser d = 11 mm und die Gesamtlänge L = 120 mm. Die lichte Weite der Öse D beträgt 18 mm und die Schnapperöffnung C 17 mm. Prüfen Sie, ob das einzuhängende Teil (Öse, Kettenglied, Seil) durch diese Öffnung passt. Wählen Sie den Karabinerhaken entsprechend der Belastung – überschreiten Sie die zulässige Arbeitslast von 400 kg nicht. Schrauben Sie nach dem Einhängen die Sicherungsmutter am Schnapper bis zum Anschlag zu.
Werkstoff: Stahl C10. Beschichtung: verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die zulässige Arbeitslast gilt bei Belastung entlang der Längsachse des Karabinerhakens; eine seitliche Belastung des Schnappers verringert die Tragfähigkeit. Die Bruchlast beträgt 600 kg und ist nicht mit der zulässigen Arbeitslast gleichzusetzen. Der Karabinerhaken ist weder zum Heben von Lasten über Personen noch zur Personensicherung bestimmt.
Auswahl und Montage
- ✓Wählen Sie den Karabinerhaken entsprechend der Belastung – überschreiten Sie die zulässige Arbeitslast von 400 kg nicht.
- ✓Prüfen Sie, ob das einzuhängende Teil (Öse, Kettenglied oder Seil) durch die Schnapperöffnung C = 17 mm passt.
- ✓Schrauben Sie nach dem Einhängen die Sicherungsmutter am Schnapper bis zum Anschlag zu.
Wichtig
Der Karabinerhaken ist weder zum Heben von Lasten über Personen noch zur Personensicherung bestimmt. Die zulässige Arbeitslast gilt bei Belastung entlang der Längsachse des Karabinerhakens; eine seitliche Belastung des Schnappers verringert die Tragfähigkeit.
