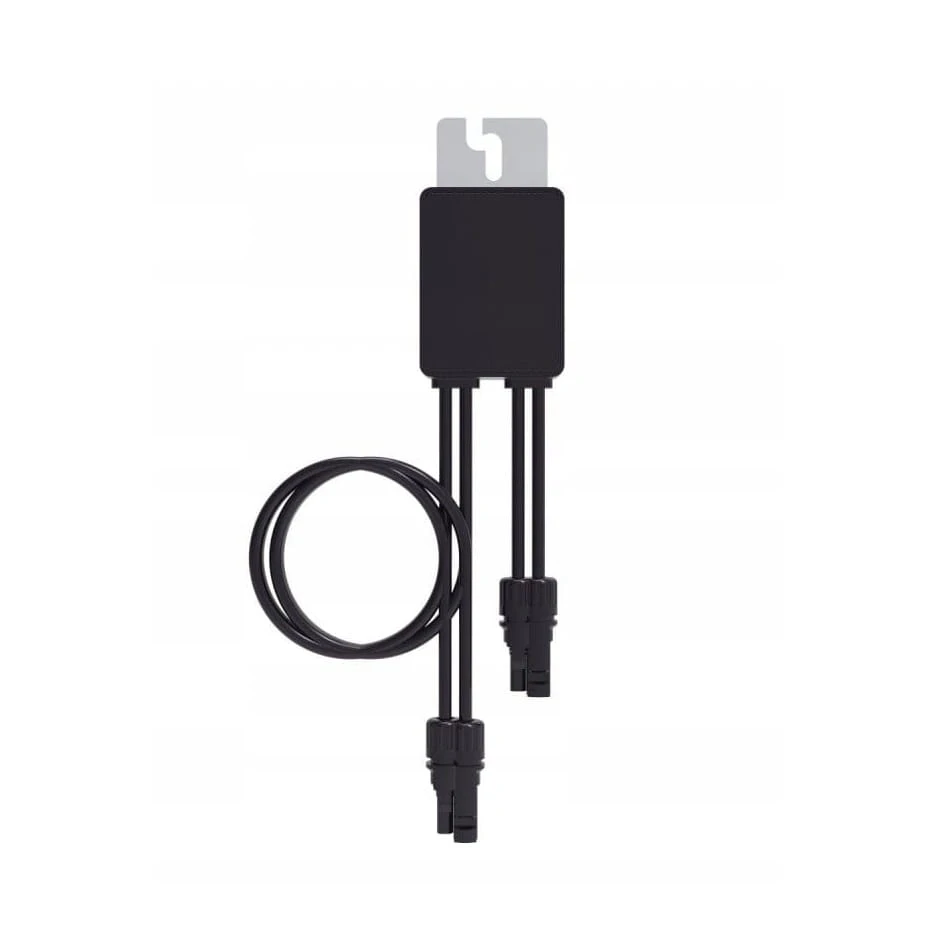

Huawei PV-Leistungsoptimierer SAFE DC 450W – MC4-Steckverbinder, IP68
Der Huawei PV-Optimierer SAFE DC 450W ist ein Gerät, das an der Rückseite von Photovoltaikmodulen montiert wird und dazu dient, Leistungsverluste durch teilweise Verschattung, Verschmutzung der Module oder deren ungünstige Ausrichtung innerhalb der Anlage auszugleichen. Der Optimierer arbeitet auf der Ebene eines einzelnen PV-Moduls – er überwacht dessen Punkt maximaler Leistung (MPPT) und passt die Eingangsspannung automatisch an den optimalen Wert an. Dadurch mindern betroffene Module nicht die Leistung des gesamten Strangs, und der Wirkungsgrad der Anlage kann um bis zu 30% steigen. Das Gerät verfügt über die SAFE DC-Technologie, die nach dem Abschalten des Wechselrichters die Ausgangsspannung auf 0 V reduziert, was die Sicherheit von Servicetechnikern und Rettungskräften erheblich erhöht. Das kompakte Gehäuse mit Abmessungen von nur 75 × 140 × 28 mm und einem Gewicht von 0,6 kg sowie der Schutzart IP68 ermöglicht die Montage auch unter anspruchsvollen Witterungsbedingungen. Die Kommunikation mit dem Wechselrichter erfolgt über den MBUS-Bus, und die MC4-Steckverbinder am Ein- und Ausgang sorgen für eine schnelle, werkzeuglose Verbindung mit der Verkabelung der Anlage.
Wesentliche Vorteile für den Installateur
- Individuelle MPPT-Optimierung jedes Moduls ermöglicht eine hohe Strangleistung auch bei teilweiser Verschattung
- SAFE DC-Technologie setzt die Ausgangsspannung nach Abschalten des Wechselrichters auf null und erhöht so die Sicherheit bei Servicearbeiten und im Notfall
- Kompakte, leichte Bauweise mit Schutzklasse IP68 ermöglicht die Montage direkt am Modulrahmen unter allen Wetterbedingungen
- MC4-Steckverbinder am Ein- und Ausgang beschleunigen die Installation ohne zusätzliche Adapter
- MBUS-Kommunikation mit dem Huawei-Wechselrichter ermöglicht die Überwachung auf Ebene des einzelnen Moduls
Technische Daten
| Eingang | |
|---|---|
| Nennleistung Eingang DC | 450 W |
| Maximale Eingangsspannung | 80 V |
| MPPT-Arbeitsspannungsbereich | 10 – 80 V |
| Maximaler Kurzschlussstrom (Isc) | 14,5 A |
| Maximaler Wirkungsgrad | 99,5% |
| Gewichteter Wirkungsgrad | 99,0% |
| Überspannungskategorie | II |
| Ausgang | |
| Maximale Ausgangsspannung | 80 V |
| Maximaler Ausgangsstrom | 15 A |
| Ausgangsüberbrückung | Ja |
| Ausgangsspannung bei abgeschaltetem Wechselrichter | 0 V |
| Ausgangswiderstand bei abgeschaltetem Wechselrichter | 1k Ohm ±10% |
| Kommunikation | |
| Kommunikationsmethode | MBUS |
| Normenkonformität | |
| Sicherheit | IEC62109-1 (Schutzklasse II) |
| RoHS | Ja |
| Mechanische Daten | |
| Abmessungen (B × L × H) | 75 × 140 × 28 mm |
| Gewicht | 0,6 kg |
| Montageteile | Montagehalterung für Rahmen / L-förmige Schraube |
| Eingangssteckverbinder | MC4 |
| Länge des Eingangskabels | 0,15 m |
| Ausgangssteckverbinder | MC4 |
| Länge des Ausgangskabels | 1,3 m |
| Betriebstemperatur | –40°C … +85°C |
| Schutzart | IP68 |
