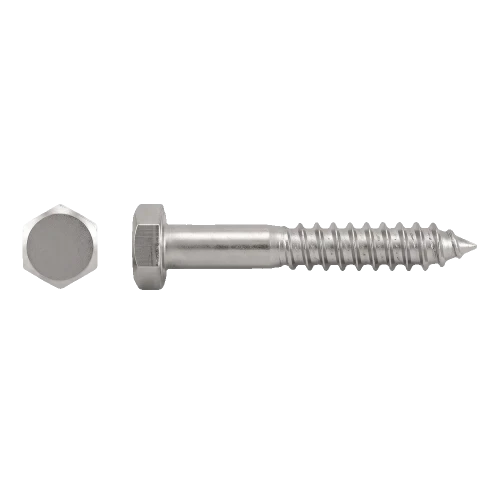

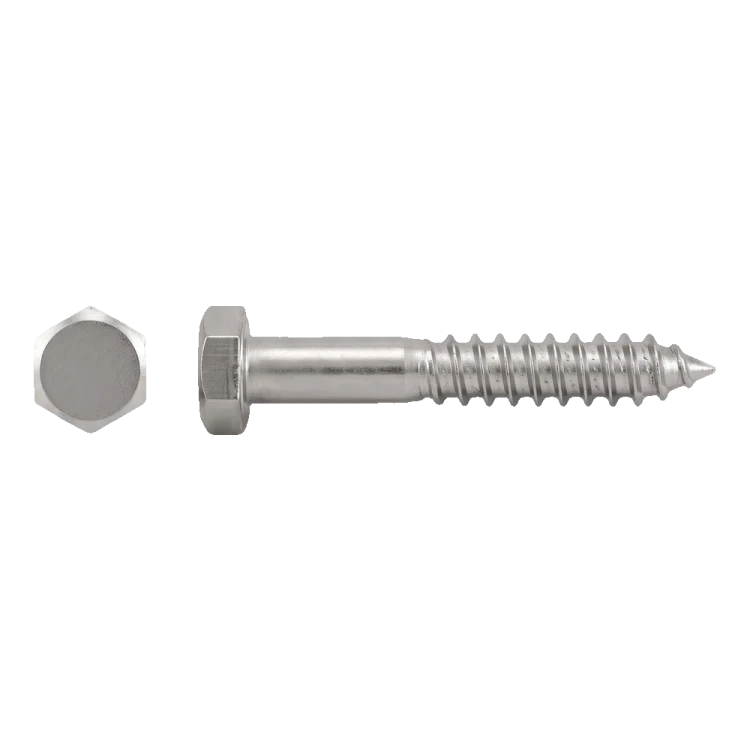

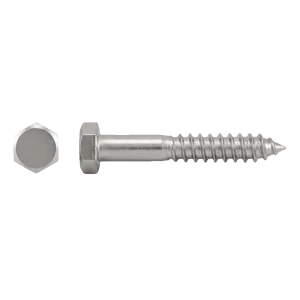

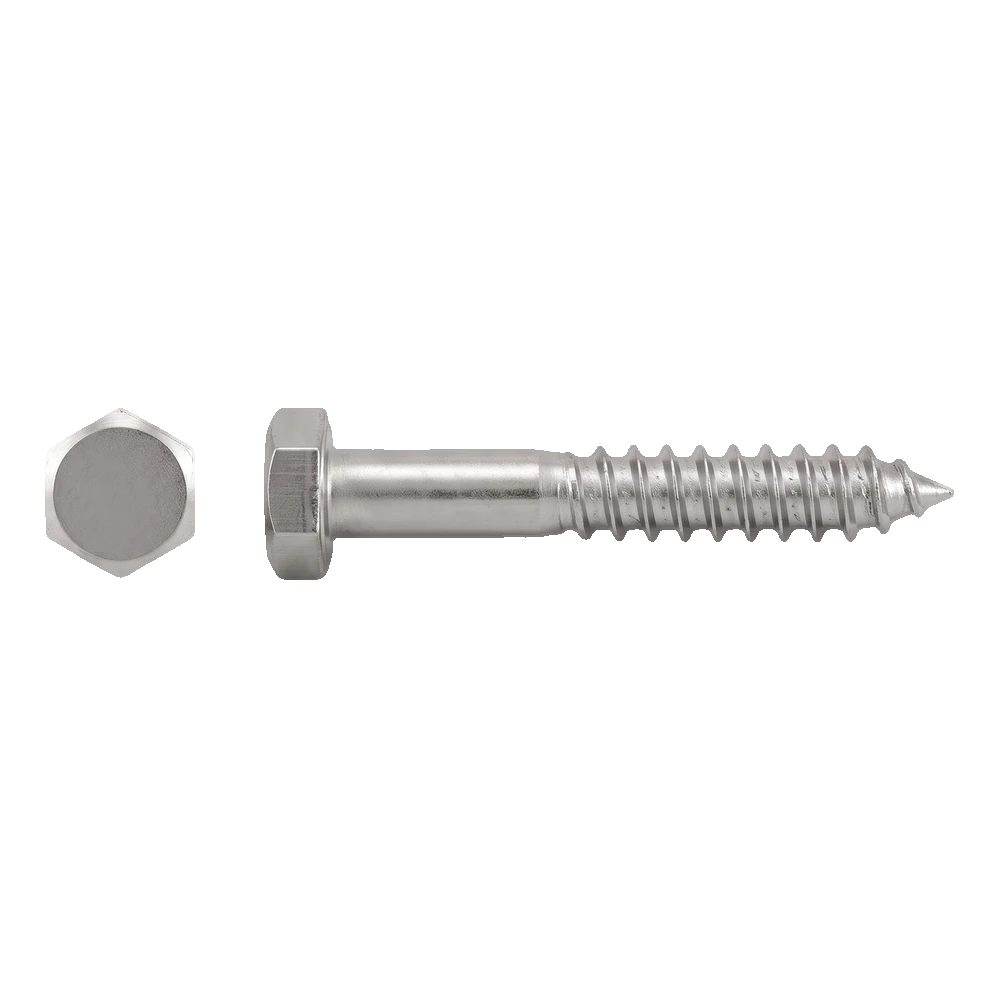

Holzschraube Edelstahl A2 DIN 571 10×100 mm – Sechskantkopf – Karton 50 Stk.

Zum Produkt-Feedback

Holzschraube mit Sechskantkopf, DIN 571, Edelstahl A2. Abmessungen 10 × 100 mm, Schlüsselweite SW17, Kopfhöhe 7 mm. Korrosionsbeständigkeitsklasse CRC II. Für Holzkonstruktionen.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 22,07 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] Wkręty #80

  • Material A2 - Edelstahl
  • Durchmesser 10
  • Länge [mm] 100
  • Gewinde Teilgewinde
  • Antrieb SW17
  • Beschichtung Schwarz eloxiert
  • Menge pro Packung [Stk] 50
  • Marke F&F FILIPOWSKI

Beschreibung

DIN 571 · 10 × 100 mm

Holzschraube mit Sechskantkopf, Edelstahl A2

SW17Schlüsselweite
A2Edelstahl
50 Stk.im Karton
2,7 kgKartongewicht
Maßzeichnung der Holzschraube DIN 571 10 × 100 mm mit den Werten: l = 100 mm, b ≥ 60 mm, k = 7 mm, d = 10 mm, s = SW17, e ≥ 18,72 mm
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung nach DIN 571 für die Größe 10 × 100 mm, Proportionen nach Maß. b, e – Mindestwerte; übrige – Nennwerte.

Auf einen Blick

AnwendungVerbinden von Holzbauteilen
BedingungenA2: bei Chloriden (Meer, Schwimmbad) den Werkstoff passend zu den Umgebungsbedingungen wählen
MontageSchlüsselweite SW17; Vorbohrung passend zum Holz wählen

Abmessungen und Norm

Gewindedurchmesser d10 mm
Länge l100 mm
Gewindelänge bmin. 60 mm
Kopfhöhe k7 mm
Schlüsselweite sSW17 (Sechskantkopf)
Eckenmaß emin. 18,72 mm
NormDIN 571
b, e – Mindestwerte; übrige – Nennwerte (DIN 571).

Werkstoff und Umgebung

WerkstoffEdelstahl A2
KorrosionsbeständigkeitCRC II [1]
[1] CRC II – Korrosionsbeständigkeitsklasse des Stahls A2 nach EN 1993-1-4.

Chloridhaltige Umgebung

Z. B. am Meer oder am Schwimmbad: Werkstoff entsprechend den Umgebungsbedingungen und den Vorgaben der Planung wählen.

Verpackung

VerkaufseinheitKarton 50 Stk.
Kartongewicht2,7 kg [2]
[2] Gewicht und Verkaufseinheit laut Lieferantenangaben.

Montage vorbereiten

  • ✓Vorbohrung passend zur Holzart wählen.
  • ✓Am Rand des Bauteils vorbohren – das verringert das Risiko des Aufspaltens.
  • ✓Mit Gabel-, Ring- oder Steckschlüssel SW17 eindrehen.

Wichtig

DIN 571 legt die Geometrie des Produkts fest, nicht die Tragfähigkeit einer bestimmten Verbindung. Die Tragfähigkeit hängt u. a. vom Holz, von der Einschraubtiefe und von der Anordnung der Verbindung ab – sie wird in der Planung festgelegt.
