HAGER

Hager SFT440 – modularer Netz-Generator-Umschalter I-0-II 4P 40A 400V AC

Zum Produkt-Feedback

Modularer Umschalter Hager SFT440, I-0-II, 4P, 40 A, 400 V AC. Montage auf DIN-Schiene, Baubreite 4 Module, gemeinsamer Anschlusspunkt oben. Mechanische Lebensdauer 200.000 Zyklen, elektrische Lebensdauer 25.000 Zyklen (AC21/AC22). Schraubklemmen 1,8 Nm, Leiterquerschnitt 1,5–16 mm2. Konform mit IEC 60947-3, RoHS.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 39,88 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

Variante wählen:

Einzelne Varianten können preislich abweichen

Wählen Sie die Menge und Größe der Verpackung

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 24 Stunden

Beschreibung

Hager SFT440 – modularer Netz-Generator-Umschalter I-0-II 4P 40A 400V AC

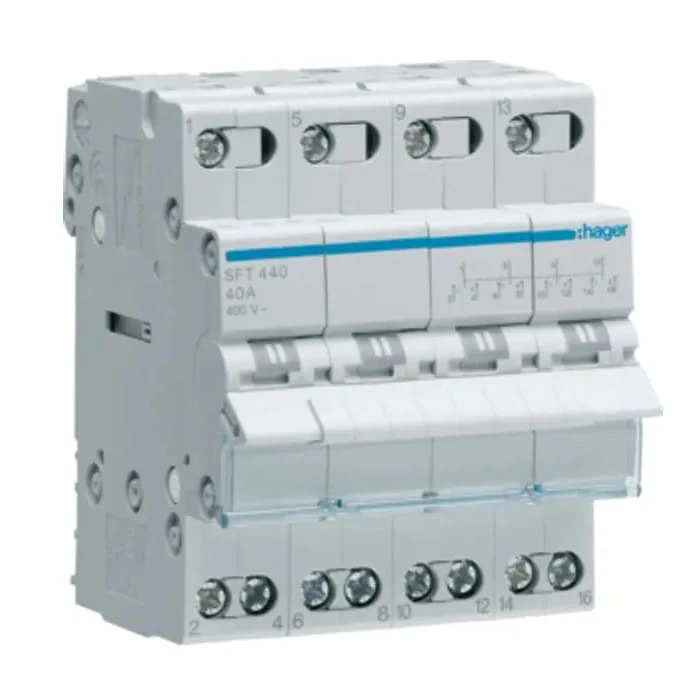

Hager SFT440 modularer Umschalter 4P 40A 400V AC – Vorderansicht
Hager SFT440 modularer Umschalter 4P 40A 400V AC – Vorderansicht

Hager SFT440 ist ein vierpoliger modularer Installationsumschalter mit Schaltstellung I-0-II (1-0-2), der für die manuelle Umschaltung von Versorgungsquellen vorgesehen ist — z. B. zwischen dem öffentlichen Stromnetz und einem Stromerzeuger (Generator). Der nach oben herausgeführte gemeinsame Anschlusspunkt erleichtert die übersichtliche Verkabelung im Schaltschrank. Das Gerät bietet einen Bemessungsstrom von 40 A bei einer Spannung von 400 V AC, wodurch es sich für typische dreiphasige Wohn-, Gewerbe- und Kleinindustrieanlagen eignet. Eine mechanische Lebensdauer von 200.000 Zyklen sowie eine elektrische Lebensdauer von 25.000 Zyklen (AC21/AC22) garantieren einen langjährigen, störungsfreien Betrieb. Die kompakte Baubreite von nur 4 Modulen (70 mm) spart Platz auf der DIN-Schiene im Schaltschrank.

Wichtige Vorteile für den Installateur

  • Die Schaltstellung I-0-II mit Nullstellung 0 gewährleistet die sichere Trennung beider Quellen vor dem Umschalten
  • Gemeinsamer Anschlusspunkt oben — übersichtliche Führung der Versorgungsleitungen im Schaltschrank
  • Schraubklemmen ermöglichen den Anschluss von starren Leitern bis 16 mm2 und flexiblen Leitern bis 10 mm2
  • Die Konformität mit der Norm IEC 60947-3 sowie der RoHS-Richtlinie bestätigt die Erfüllung europäischer Sicherheitsanforderungen
  • Schutzart IP20, geeignet für die Montage im Inneren von Schaltschränken

Elektrische Parameter

Bemessungsstrom In40 A
Bemessungsspannung Un400 V AC
Anzahl der Pole4P
SchaltstellungI-0-II (1-0-2)
Bemessungsfrequenz50 / 60 Hz
Bemessungsisolationsspannung Ui440 V
Bemessungs-Stoßspannungsfestigkeit Uimp4000 V
Strombelastbarkeit AC21 Kat. A / B40 A / 40 A
Strombelastbarkeit AC22 Kat. A / B40 A / 40 A
Einschaltvermögen bei 400 V (AC23A)846 A
Kurzschlussstrom mit gL-gG-Sicherungen600 A
Bemessungskurzzeitstromfestigkeit (1 s)0,6 kA
Gesamtverlustleistung8,4 W
Verlustleistung pro Pol2,1 W
Anzahl Kontakte NO/NC2

Montage und Bedienung

MontageDIN-Schiene 35 mm
Baubreite4 Module (70 mm)
Gemeinsamer Anschlusspunkt / Brückengemeinsamer Anschlusspunkt oben
AnschlussleiterquerschnittDraht 1,5–16 mm2 / Litze 1,5–10 mm2
Anzugsdrehmoment der Klemmen1,8 Nm
AnschlussartSchraubanschluss

Abmessungen

Höhe83 mm
Breite70 mm
Tiefe35 mm
Gewicht0,278 kg

Betriebsbedingungen und Normen

Mechanische Lebensdauer200.000 Zyklen
Elektrische Lebensdauer AC21 / AC2225.000 Zyklen
Schutzart IPIP20
Verschmutzungsgrad2
NormenIEC 60947-3
RoHS-Richtliniekonform
Serie / SystemSFT440
EAN3250615510945

Downloads

File icon Data sheet SFT440.pdf 197.62 kB

Datenblatt SFT440
