HAGER

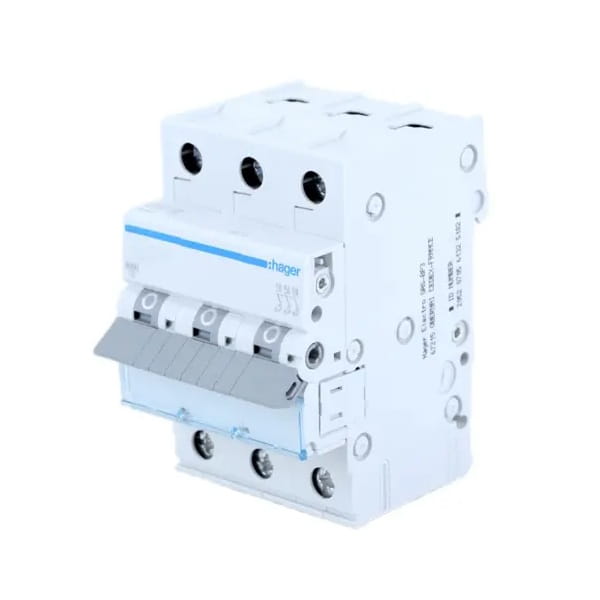

Hager Leitungsschutzschalter B 40A 3P 6kA

Zum Produkt-Feedback

Leitungsschutzschalte B 40A 3P 6kA Hager, auch bekannt als Leistungsschalter, ist ein wichtiger Bestandteil einer elektrischen Montage. Seine Hauptfunktion besteht darin, die Kontinuität des Stromkreises zu unterbrechen, wenn die sichere Stromstärke überschritten wird.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 56,60 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

Variante wählen:

Einzelne Varianten können preislich abweichen

Wählen Sie die Menge und Größe der Verpackung

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] wylaczniki-nadpradowe-i-silnikowe #90

  • Auslösecharakteristik B
  • Schaltertyp Überstrom
  • Nennstrom [A] 40A
  • Polzahl 3P
  • Kurzschlussleistung [kA] 6 kA
  • Marke HAGER

Beschreibung

Hager Leitungsschutzschalter B 40A 3P 6kA

Leitungsschutzschalte B 40A 3P 6kA Hager, auch bekannt als Leistungsschalter, ist ein wichtiger Bestandteil einer elektrischen Montage. Seine Hauptfunktion besteht darin, die Kontinuität des Stromkreises zu unterbrechen, wenn die sichere Stromstärke überschritten wird.

Das Gerät bietet Kontrolle und Schutz gegen die Auswirkungen von Überlasten und Kurzschlüssen bis zu 6 kA. Der MBN340E Typ B verfügt über einen verzögerten Betrieb, wodurch er sich ideal für den Schutz von Geräten eignet, die nicht auf thermische Überlastungen reagieren und geringe Einschaltströme aufweisen.

Konstruktion des Schalters MBN340E:

  • 1 - Antriebshebel
  • 2 - Schloss
  • 3 - fester und beweglicher Kontakt
  • 4 - Anschlussklemmen
  • 5 - Thermobimetall-Auslöser (Überlast)
  • 6 - Einstellschraube
  • 7 - elektromagnetischer (Kurzschluss-)Auslöser
  • 8 - Löschkammer (für Lichtbogenlöschung)c
Foto

SPEZIFIKATION

Hersteller
HAGER
Anzahl der Masten
3
Anzahl der geschützten Pole
3 P
Typ des Überstromschutzschalters
B
Bemessungsstrom
40A
Bemessungskurzschlussausschaltvermögen Icn
6 kA
Bemessungsschaltspannung Ue
230 / 400 V
Bemessungsfrequenz
50 / 60 Hz
Art der Versorgungsspannung
AC
Bemessungsisolationsspannung Ui
500 V
Bemessungs-Steh-Stoßspannung Uimp
4000 V
Bemessungsbetriebskurzschlussausschaltstrom Ics
6 kA
Maximale Verlustleistung pro Pol gemäß Norm
6 W
Elektrische Festigkeit (Anzahl der Zyklen)
4000 x
Mechanische Festigkeit (Anzahl der Zyklen)
20000 x
Anzugsdrehmoment
2,8 Nm
Anschlussart
Mit Schraube
Kapazität der Eingangs-/Ausgangsklemme für starren Draht (Draht)
1/25 mm²
Eingangs-/Ausgangsklemmenkapazität für flexiblen Draht (Draht)
1/16 mm²
Standard
EN 60898-1
Schutzart
IP20
Abmessungen
70 x 83 x 52,5 mm
Zusätzliche Informationen
Anschlussmöglichkeit mittels Kammschienen, Käfigzugfedern: - Draht bis 25 mm2

Verfügbare Konfiguration

Produkt-Code
Katalog-Nr.
EAN
Modell
GPV-401-206
next arrow image
MBN340E/HAG
3250614313103
MBN340E
