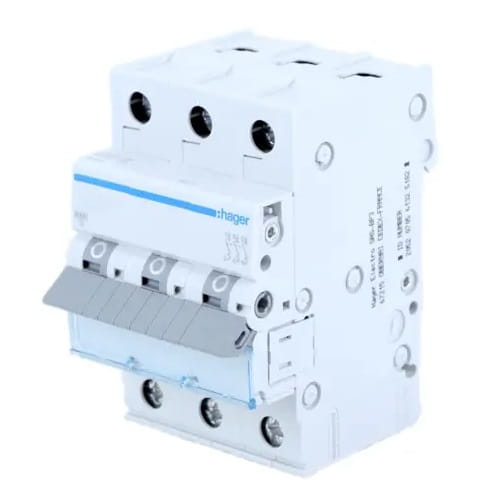

Hager Leitungsschutzschalter B 20A 3P 6kA
Feedback zum Produkt hinterlassen
Leitungsschutzschalter Typ B mit Nennstrom 20A und Schaltleistung 6kA. 3-polige Ausführung mit Schraubklemmen für Leiter 1-25 mm². Schutz gegen Kurzschlüsse und Überlastungen gemäß Norm EN 60898-1.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Variante wählen:
Einzelne Varianten können preislich abweichen
Wählen Sie die Menge und Größe der Verpackung
Produktcode:
Produkteigenschaften
[PIM] wylaczniki-nadpradowe-i-silnikowe #90
- Auslösecharakteristik B
- Schaltertyp Überstrom
- Nennstrom [A] 20A
- Polzahl 3P
- Kurzschlussleistung [kA] 6 kA
- Marke HAGER
Beschreibung
Hager Leitungsschutzschalter B 20A 3P 6kA
Leitungsschutzschalter MCB B 20A 3P 6kA MBN320E HAGER, auch als Installationsschutzschalter bekannt, stellt ein Schlüsselelement des elektrischen Systems dar.
Er schützt den Stromkreis durch automatische Unterbrechung des Stromflusses, wenn dessen Stärke die festgelegten Sicherheitsgrenzen überschreitet. Bietet Schutz vor den Folgen von Kurzschlüssen und Überlastungen bis zu 6kA. Der Leitungsschutzschalter MBN320E vom Typ B zeichnet sich durch verzögerte Auslösung aus und ist für den Schutz von Geräten vorgesehen, die weniger empfindlich auf thermische Überlastungen reagieren und geringe Anlaufströme benötigen.
Aufbau des Schutzschalters MBN320E:
- 1 - Schalthebel
- 2 - Verriegelung
- 3 - Festkontakt und beweglicher Kontakt
- 4 - Anschlussklemmen
- 5 - Thermobimetall-Auslöser (Überlastauslöser)
- 6 - Einstellschraube
- 7 - Elektromagnetischer Auslöser (Kurzschlussauslöser)
- 8 - Lichtbogenlöschkammer (zur Lichtbogenlöschung)
SPEZIFIKATION
| Parameter | Wert |
|---|---|
| Hersteller | HAGER |
| Typ des Leitungsschutzschalters | B |
| Nennstrom [A] | 20A |
| Schaltvermögen [kA] | 6kA |
| Anzahl der Pole | 3 P |
| Anzahl der geschützten Pole | 3 |
| Nennausschaltvermögen Icn | 6 kA |
| Nennbetriebsspannung Ue | 230 / 400 V |
| Nennfrequenz | 50 / 60 Hz |
| Art der Versorgungsspannung | AC |
| Nenn-Isolationsspannung | 500 V |
| Nenn-Stoßspannungsfestigkeit Uimp | 4000 V |
| Nennausschaltvermögen bei 230 V 50 Hz | 6 kA |
| Nennbetriebskurzschlussausschaltvermögen Ics | 6 kA |
| Maximaler Leistungsverlust pro Pol gemäß Norm | 4,5 W |
| Gesamtleistungsverlust bei Nennstrom | 8,9 W |
| Leistungsverlust pro Pol bei Nennstrom | 3,1 W |
| Elektrische Lebensdauer (Anzahl der Zyklen) | 4000 x |
| Mechanische Lebensdauer (Anzahl der Zyklen) | 20000 x |
| Anzugsdrehmoment | 2,8 Nm |
| Art der Verbindung | mit Schraube |
| Klemmenkapazität Eingang / Ausgang für starre Leiter (Draht) | 1/25 mm² |
| Klemmenkapazität Eingang / Ausgang für flexible Leiter (Litze) | 1/16 mm² |
| Norm | EN 60898-1 |
| Schutzart | IP20 |
| Abmessungen | 70 x 83 x 52,5 mm |
| Zusätzliche Informationen | Verbindung mittels Kammschienen möglich, Käfigklemmen: - Draht bis 25 mm2 |
