Hager Leitungsschutzschalter B 20A 1P 6kA

Zum Produkt-Feedback

Leitungsschutzschalter 1-polig mit Nennstrom 20A und Charakteristik B. Schaltvermögen 6kA, Spannung 230/400V AC. Schraubklemmen 1-25mm², Abmessungen 70x83x17,5mm, Norm EN 60898-1.

Zur vollständigen Beschreibung

3,96 €

Versandkosten sind nicht im Preis enthalten.

Variante wählen:

Einzelne Varianten können preislich abweichen

Wählen Sie die Menge und Größe der Verpackung

Stück

Paket mit 50 stk

Paket mit 100 stk

Paket mit 200 stk

Menge

stk.

Verfügbarkeit:

Auf Lager (große Menge)

Lieferzeit: 5 Arbeitstage

[PIM] wylaczniki-nadpradowe-i-silnikowe #90

Auslösecharakteristik B
Schaltertyp Überstrom
Nennstrom [A] 20A
Polzahl 1P
Kurzschlussleistung [kA] 6 kA
Marke HAGER

Beschreibung

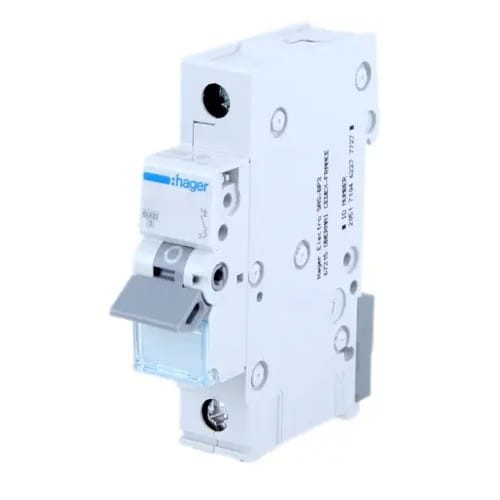

Hager Leitungsschutzschalter B 20A 1P 6kA

Der Leitungsschutzschalter MCB B 20A 1P 6kA MBN120E von Hager, auch als Installationsschutzschalter bekannt, spielt eine Schlüsselrolle in elektrischen Installationen und gewährleistet Sicherheit durch Unterbrechung der Stromkreiskontinuität, wenn der Strom den zulässigen Wert überschreitet.

Das Modell MBN120E schützt vor den Folgen von Überlastungen und Kurzschlüssen bis 6kA. Es zeichnet sich durch verzögerte Auslösung aus und bietet effektiven Schutz für Geräte, die unempfindlich gegen thermische Überlastungen sind und niedrige Anlaufströme haben.

Aufbau des Schutzschalters MBN120E:

1 - Betätigungshebel

2 - Verriegelung

3 - Festkontakt und Bewegkontakt

4 - Anschlussklemmen

5 - Thermobimetall-Auslöser (Überlastauslöser)

6 - Einstellschraube

7 - Elektromagnetischer Auslöser (Kurzschlussauslöser)

8 - Lichtbogenlöschkammer (zum Löschen des Lichtbogens)

Foto

SPEZIFIKATION

Parameter	Wert
Hersteller	HAGER
Typ des Leitungsschutzschalters	B
Nennstrom [A]	20A
Schaltvermögen [kA]	6kA
Anzahl geschützter Pole	1
Polzahl	1P
Nenn-Kurzschluss-Schaltvermögen Icn	6 kA
Nenn-Betriebsspannung Ue	230 / 400 V
Nennfrequenz	50 / 60 Hz
Art der Versorgungsspannung	AC
Nenn-Isolationsspannung Ui	500 V
Nenn-Stoßspannungsfestigkeit Uimp	4000 V
Nenn-Kurzschluss-Ausschaltvermögen 230 V 50 Hz	6 kA
Nenn-Betriebs-Kurzschluss-Ausschaltvermögen Ics	6 kA
Maximaler Leistungsverlust pro Pol gemäß Norm	3 W
Gesamtleistungsverlust bei Nennstrom	4,5 W
Leistungsverlust pro Pol bei Nennstrom	2,79 W
Elektrische Lebensdauer (Anzahl Zyklen)	4000 x
Mechanische Lebensdauer (Anzahl Zyklen)	20000 x
Anzugsdrehmoment	2,8 Nm
Anschlussart	mit Schraube
Klemmkapazität Eingang / Ausgang für starre Leiter (Draht)	1/25 mm²
Klemmkapazität Eingang / Ausgang für flexible Leiter (Litze)	1/16 mm²
Norm	EN 60898-1
Schutzart	IP20
Abmessungen	70 x 83 x 17,5 mm
Zusätzliche Informationen	Verbindung mittels Kammschienen möglich, Käfigklemmen: - Draht bis 25 mm²
