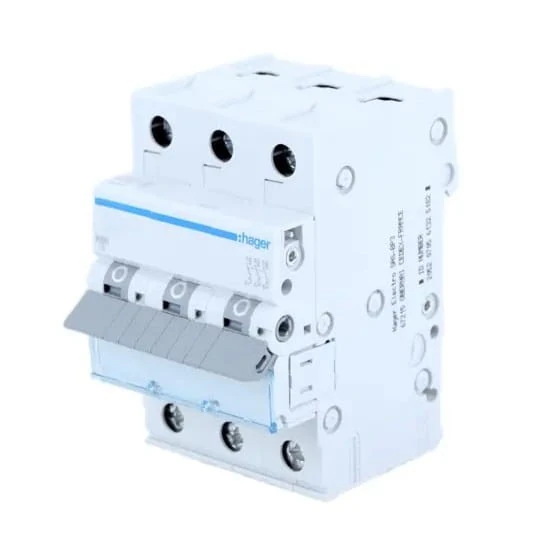

Hager Leitungsschutzschalter B 16A 3P 6kA
Feedback zum Produkt hinterlassen
Leitungsschutzschalter 3P B16A mit Kurzschlussleistung 6kA. Charakteristik Typ B mit verzögerter Auslösung, Spannung 230/400V AC, Frequenz 50/60Hz. Schutzart IP20, Schraubklemmen 1-25mm².
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Variante wählen:
Einzelne Varianten können preislich abweichen
Wählen Sie die Menge und Größe der Verpackung
Produktcode:
Produkteigenschaften
[PIM] wylaczniki-nadpradowe-i-silnikowe #90
- Auslösecharakteristik B
- Schaltertyp Überstrom
- Nennstrom [A] 16A
- Polzahl 3P
- Kurzschlussleistung [kA] 6 kA
- Marke HAGER
Beschreibung
Hager Leitungsschutzschalter B 16A 3P 6kA
Der Leitungsschutzschalter MCB B 16A 3P 6kA MBN316E von Hager, auch als Installationsschutzschalter bekannt, spielt eine entscheidende Rolle im elektrischen System, indem er den Stromkreis durch automatische Abschaltung schützt, wenn der Strom im Stromkreis die zulässigen Sicherheitswerte überschreitet.
Dieses Gerät schützt die Installation wirksam vor Überstrom durch Überlastung und Kurzschluss und gewährleistet einen sicheren Betrieb bis zu einem Niveau von 6kA. Das Modell MBN316E mit Charakteristik Typ B verfügt über eine verzögerte Auslösung, wodurch es besonders geeignet ist für den Schutz von Geräten, die nicht anfällig für thermische Überlastung sind und niedrige Anlaufströme erzeugen.
- AUFBAU DES SCHUTZSCHALTERS
- Betätigungshebel
- Verriegelung
- Festkontakt und beweglicher Kontakt
- Anschlussklemmen
- thermischer Bimetallauslöser (Überlastauslöser)
- Einstellschraube
- elektromagnetischer Auslöser (Kurzschlussauslöser)
- Lichtbogenlöschkammer (zur Lichtbogenlöschung)
SPEZIFIKATION
| Parameter | Wert |
|---|---|
| Serie und Typ | Leitungsschutzschalter MCB B 16A 3P 6kA MBN316E HAGER |
| Anzahl geschützter Pole | 3 |
| Polzahl | 3 P |
| Typ des Leitungsschutzschalters | B |
| Bemessungs-Kurzschlussschaltvermögen Icn | 6 kA |
| Bemessungs-Betriebsspannung Ue | 230 / 400 V |
| Bemessungsfrequenz | 50 / 60 Hz |
| Art der Versorgungsspannung | AC |
| Bemessungs-Isolationsspannung Ui | 500 V |
| Bemessungs-Stoßspannungsfestigkeit Uimp | 4000 V |
| Bemessungs-Kurzschlussausschaltvermögen 230 V 50 Hz | 6 kA |
| Bemessungs-Betriebskurzschlussschaltvermögen Ics | 6 kA |
| Maximale Verlustleistung pro Pol gemäß Norm | 3,5 W |
| Gesamtverlustleistung bei Bemessungsstrom | 8,2 W |
| Verlustleistung pro Pol bei Bemessungsstrom | 2,8 W |
| Elektrische Lebensdauer (Anzahl Schaltzyklen) | 4000 x |
| Mechanische Lebensdauer (Anzahl Schaltzyklen) | 20000 x |
| Anzugsdrehmoment | 2,8 Nm |
| Anschlussart | mit Schraube |
| Klemmkapazität Eingang / Ausgang für starre Leiter (Draht) | 1/25 mm² |
| Klemmkapazität Eingang / Ausgang für flexible Leiter (Litze) | 1/16 mm² |
| Norm | EN 60898-1 |
| Schutzart | IP20 |
| Abmessungen | 70 x 83 x 52,5 mm |
| Verpackungsgewicht | 0,305 kg |
