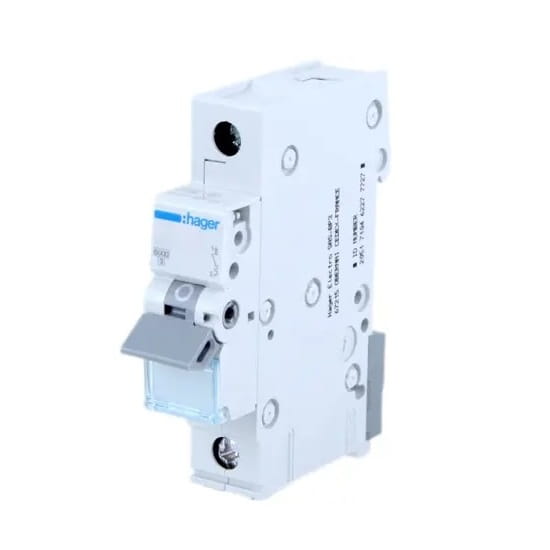

Hager Leitungsschutzschalter B 16A 1P 6kA
Feedback zum Produkt hinterlassen
Leitungsschutzschalter MCB 1P 16A mit Auslösecharakteristik B und Kurzschlussleistung 6kA. Thermisch-magnetischer Schutz, Spannung 230/400V AC, DIN-Schienenmontage 1 Modul.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Variante wählen:
Einzelne Varianten können preislich abweichen
Wählen Sie die Menge und Größe der Verpackung
Produktcode:
Produkteigenschaften
[PIM] wylaczniki-nadpradowe-i-silnikowe #90
- Auslösecharakteristik B
- Schaltertyp Überstrom
- Nennstrom [A] 16A
- Polzahl 1P
- Kurzschlussleistung [kA] 6 kA
- Marke HAGER
Beschreibung
Hager Leitungsschutzschalter B 16A 1P 6kA
Der Leitungsschutzschalter MCB B 16A 1P 6kA MBN116E von Hager, auch als Installationsschutzschalter bekannt, spielt eine Schlüsselrolle in elektrischen Installationen und gewährleistet Sicherheit durch Unterbrechung der Stromkreiskontinuität, wenn der Strom den zulässigen Wert überschreitet.
Das Modell MBN116E schützt vor den Folgen übermäßiger Überströme (Überlastungen und Kurzschlüsse) bis 6kA. Es zeichnet sich durch verzögerte Auslösung (3-5-fache des Auslösestroms) aus und gewährleistet einen effektiven Schutz von Geräten, die unempfindlich gegen thermische Überlastungen sind und niedrige Anlaufströme haben.
Aufbau des Schutzschalters MBN116E:
- 1 - Antriebshebel
- 2 - Schloss
- 3 - Festkontakt und beweglicher Kontakt
- 4 - Anschlussklemmen
- 5 - Thermobimetall-Auslöser (Überlastauslöser)
- 6 - Einstellschraube
- 7 - Elektromagnetischer Auslöser (Kurzschlussauslöser)
- 8 - Lichtbogenlöschkammer (zum Löschen des Lichtbogens)
Spezifikation
| Parameter | Wert |
|---|---|
| Nennstrom In | 16 A |
| Typ des Leitungsschutzschalters | B |
| Nennschaltvermögen Icn | 6 kA |
| Polzahl | 1 P |
| Anzahl der Module | 1 |
| Nennbetriebsspannung Ue (AC) | 230/400 V |
| Nennspannung der Isolierung Ui | 500 V |
| Nennfrequenz | 50/60 Hz |
| Anschlussart | mit Schraube |
| Anzugsmoment | 2,8Nm |
| Gesamtleistungsverlust bei Nennstrom | 2,44 W |
| Elektrische Lebensdauer (Anzahl der Zyklen) | 4000 |
| Mechanische Lebensdauer (Anzahl der Zyklen) | 20000 |
| Betriebstemperatur | -25 bis 60 °C |
| Lagertemperatur | -25 bis 80 °C |
| Produkthöhe | 83 mm |
| Produktbreite | 17,5 mm |
| Produkttiefe | 70 mm |
