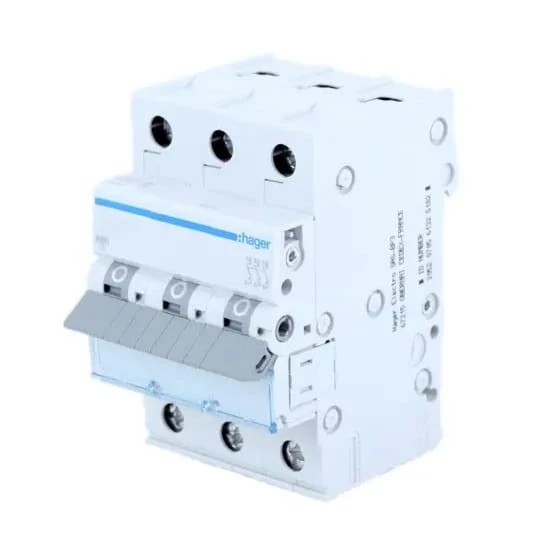

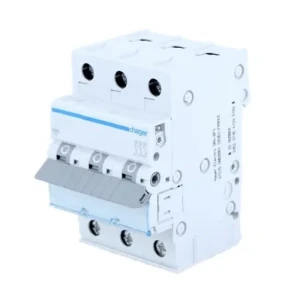

Hager Leitungsschutzschalter B 10A 3-polig 6kA
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Hager Leitungsschutzschalter B 10A 3P 6kA
Der Leitungsschutzschalter MCB B 10A 3P 6kA MBN310E von Hager, auch als Installationsschutzschalter bekannt, spielt eine entscheidende Rolle im elektrischen System, indem er den Stromkreis durch automatische Abschaltung schützt, wenn der Strom im Stromkreis die zulässigen Sicherheitswerte überschreitet.
Dieses Gerät schützt die Installation effektiv vor Überstrom durch Überlastung und Kurzschluss und gewährleistet eine sichere Nutzung bis zu einem Niveau von 6kA. Das Modell MBN316E mit Charakteristik Typ B verfügt über eine verzögerte Auslösung, was es besonders geeignet macht für den Schutz von Geräten, die nicht anfällig für thermische Überlastung sind und niedrige Anlaufströme erzeugen.
- AUFBAU DES SCHUTZSCHALTERS
- Schaltgriff
- Schloss
- Festkontakt und Bewegkontakt
- Anschlussklemmen
- Thermobimetall-Auslöser (Überlastauslöser)
- Einstellschraube
- Elektromagnetischer Auslöser (Kurzschlussauslöser)
- Lichtbogenlöschkammer (zum Löschen des Lichtbogens)
SPEZIFIKATION
| Parameter | Wert |
|---|---|
| Serie und Typ | Leitungsschutzschalter MCB B 10A 3P 6kA MBN310E HAGER |
| Anzahl geschützter Pole | 3 |
| Polzahl | 3 P |
| Typ des Leitungsschutzschalters | B |
| Bemessungskurzschlussschaltvermögen Icn | 6 kA |
| Bemessungsbetriebsspannung Ue | 230 / 400 V |
| Bemessungsfrequenz | 50 / 60 Hz |
| Art der Versorgungsspannung | AC |
| Bemessungsisolierspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4000 V |
| Bemessungsausschaltvermögen bei Kurzschluss 230 V 50 Hz | 6 kA |
| Bemessungsbetriebskurzschlussschaltvermögen Ics | 6 kA |
| Maximaler Leistungsverlust pro Pol gemäß Standard | 3 W |
| Gesamtleistungsverlust bei Bemessungsstrom | 5,8 W |
| Leistungsverlust pro Pol bei Bemessungsstrom | 2 W |
| Elektrische Lebensdauer (Anzahl der Zyklen) | 4000 x |
| Mechanische Lebensdauer (Anzahl der Zyklen) | 20000 x |
| Anzugsdrehmoment | 2,8 Nm |
| Anschlussart | mit Schraube |
| Klemmkapazität Eingang / Ausgang für starre Leiter (Draht) | 1/25 mm² |
| Klemmkapazität Eingang / Ausgang für flexible Leiter (Litze) | 1/16 mm² |
| Norm | EN 60898-1 |
| Schutzart | IP20 |
| Abmessungen | 70 x 83 x 52,5 mm |
| Verpackungsgewicht | 0,288 kg |
| Zusätzliche Informationen | Verbindung mittels Kammschienen möglich, Käfigklemmen: - Draht bis 25 mm² |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Auslösecharakteristik | B |
| Schaltertyp | Überstrom |
| Nennstrom [A] | 10A |
| Polzahl | 3P |
| Kurzschlussleistung [kA] | 6 kA |
| Marke | HAGER |
