HAGER

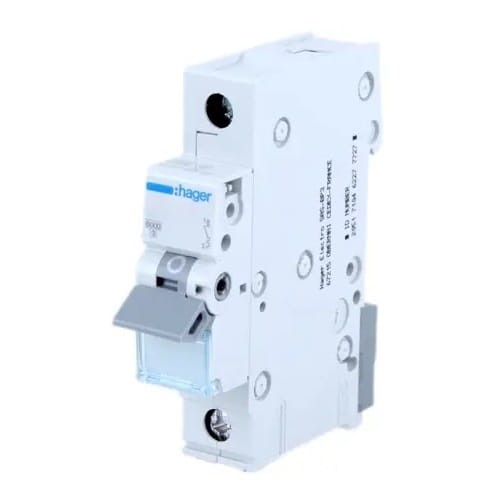

Hager Leitungsschutzschalter B 10A 1P 6kA

Zum Produkt-Feedback

Leitungsschutzschalter 1P B10A mit Kurzschlusskapazität 6kA. Nennspannung 230/400V AC 50/60Hz, Charakteristik B mit verzögerter Auslösung. Montage auf DIN-Schiene 35mm, Schraubklemmen 1-25mm². Konformität EN 60898-1, Schutzart IP20.

Zur vollständigen Beschreibung

3,90 €

Versandkosten sind nicht im Preis enthalten.

Variante wählen:

Einzelne Varianten können preislich abweichen

Wählen Sie die Menge und Größe der Verpackung

Stück

Paket mit 50 stk

Paket mit 100 stk

Paket mit 200 stk

Menge

stk.

Verfügbarkeit:

Auf Lager (große Menge)

Lieferzeit: 24 Stunden

[PIM] wylaczniki-nadpradowe-i-silnikowe #90

Auslösecharakteristik B
Schaltertyp Überstrom
Nennstrom [A] 10A
Polzahl 1P
Kurzschlussleistung [kA] 6 kA
Marke HAGER

Beschreibung

Hager Leitungsschutzschalter B 10A 1P 6kA

Der Leitungsschutzschalter MCB B 10A 1P 6kA MBN110E von Hager, auch als Installationsschutzschalter bekannt, spielt eine Schlüsselrolle in elektrischen Installationen und gewährleistet Sicherheit durch Unterbrechung der Stromkreiskontinuität, wenn der Strom den zulässigen Wert überschreitet.

Das Modell MBN110E schützt vor den Folgen übermäßiger Überströme (Überlastungen und Kurzschlüsse) bis zu 6kA. Es zeichnet sich durch verzögerte Auslösung aus und bietet effektiven Schutz für Geräte, die unempfindlich gegen thermische Überlastungen sind und niedrige Anlaufströme aufweisen.

Aufbau des Schutzschalters MBN110E:

1 - Schalthebel

2 - Schaltschloss

3 - Festkontakt und Beweglicher Kontakt

4 - Anschlussklemmen

5 - Thermobimetall-Auslöser (Überlastauslöser)

6 - Einstellschraube

7 - Elektromagnetischer Auslöser (Kurzschlussauslöser)

8 - Lichtbogenlöschkammer (zur Lichtbogenlöschung)

Foto

Konstruktion

Parameter	Wert
Anzahl der geschützten Pole	1
Polzahl	1 P
Typ des Leitungsschutzschalters	B

Elektrische Eigenschaften

Parameter	Wert
Bemessungs-Kurzschlussschaltvermögen Icn	6 kA
Bemessungs-Betriebsspannung Ue	230/400 V
Bemessungsfrequenz	50/60 Hz
Typ der Versorgungsspannung	AC

Spannung

Parameter	Wert
Bemessungs-Isolationsspannung Ui	500 V
Bemessungs-Stoßspannungsfestigkeit Uimp	4000 V

Strom

Parameter	Wert
Bemessungsstrom	10A
Bemessungs-Kurzschlussausschaltvermögen 230 V 50 Hz	6 kA
Bemessungs-Betriebskurzschlussschaltvermögen Ics	6 kA

Leistung

Parameter	Wert
Maximaler Leistungsverlust pro Pol gemäß Norm	3 W
Gesamtleistungsverlust bei Bemessungsstrom	2,75 W
Leistungsverlust pro Pol bei Bemessungsstrom	2,75 W

Lebensdauer

Parameter	Wert
Elektrische Lebensdauer (Anzahl der Zyklen)	4000
Mechanische Lebensdauer (Anzahl der Zyklen)	20000

Abmessungen

Parameter	Wert
Produkttiefe	70 mm
Produkthöhe	83 mm
Produktbreite	17,5 mm

Installation / Montage

Parameter	Wert
Anzugsdrehmoment	2,8Nm

Anschluss

Parameter	Wert
Anschlussart	mit Schraube
Klemmenkapazität Eingang / Ausgang für starre Leiter (Draht)	1/25 mm²
Klemmenkapazität Eingang / Ausgang für flexible Leiter (Litze)	1/16 mm²

Sicherheit

Parameter	Wert
Norm	EN 60898-1
Schutzart	IP20

Loading...

Anzahl der Bewertungen: 7

Bewerten und Rezension schreiben
