Hager FI-Schutzschalter 4P 40A 300mA Typ AC
Verfügbarkeit:
Auf Lager (große Menge)
Lieferung innerhalb von:
6 Arbeitstage
Gewicht:
0.333 kg
Preis / stk.:
inkl. 19% MwSt., zzgl. Versandkosten
Nettopreis / stk.:
60,79 €
zzgl. 19% MwSt., zzgl. Versandkosten
product unavailable
Zur Wunschliste hinzufügen
* - Feld obligatorisch
Beschreibung

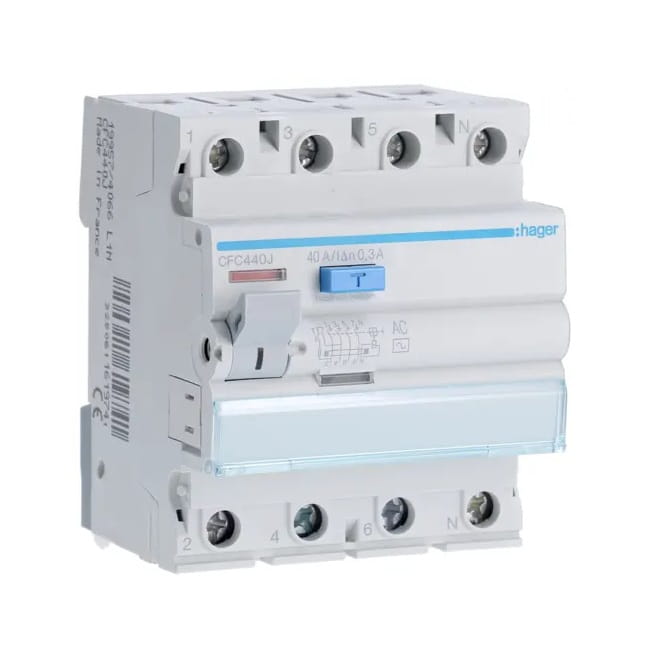

Hager Fehlerstromschutzschalter 3P+N 40A 300mA Typ AC
Der Fehlerstromschutzschalter 3P+N 40A 300mA Typ AC CFC440J von HAGER ist ein Gerät, das vor elektrischem Schlag schützt und als zusätzliche Schutzmaßnahme (Schutz bei indirektem Berühren) eingesetzt wird, wenn die grundlegenden Schutzmaßnahmen versagen oder beschädigt werden.
Konstruktion
| Parameter | Wert |
|---|---|
| Polzahl | 4 P |
| Montage | DIN-Schiene |
Konfiguration
| Parameter | Wert |
|---|---|
| Anzahl der Module | 4 |
Elektrische Eigenschaften
| Parameter | Wert |
|---|---|
| Bemessungs-Betriebsspannung Ue (AC) | 230 / 400 V |
| Frequenz | 50 Hz |
Spannung
| Parameter | Wert |
|---|---|
| Bemessungs-Isolationsspannung Ui | 500 V |
| Bemessungs-Stoßspannungsfestigkeit Uimp | 4000 V |
Strom
| Parameter | Wert |
|---|---|
| Bemessungs-Fehlerstrom dI | 300 mA |
| Bemessungsstrom In | 40 A |
| Bemessungs-Stoßstrom (In 8/20µs) | 0,25 kA |
| Bemessungs-Ein- und Ausschaltvermögen Im | 1,5 kA |
| Bemessungs-Kurzzeitstrom Inc gemäß EN 61008-1 | 6 kA |
Strom / Temperatur
| Parameter | Wert |
|---|---|
| Bemessungsstrom bei -25°C | 40 A |
| Bemessungsstrom bei -20°C | 40 A |
| Bemessungsstrom bei -15°C | 40 A |
| Bemessungsstrom bei -10°C | 40 A |
| Bemessungsstrom bei -5°C | 40 A |
| Bemessungsstrom bei 0°C | 40 A |
| Bemessungsstrom bei 5°C | 40 A |
| Bemessungsstrom bei 10°C | 40 A |
| Bemessungsstrom bei 15°C | 40 A |
| Bemessungsstrom bei 20°C | 40 A |
| Bemessungsstrom bei 25°C | 40 A |
| Bemessungsstrom bei 30°C | 40 A |
| Bemessungsstrom bei 35°C | 40 A |
| Bemessungsstrom bei 40°C | 40 A |
| Bemessungsstrom bei 45°C | 40 A |
| Bemessungsstrom bei 50°C | 40 A |
| Bemessungsstrom bei 55°C | 40 A |
| Bemessungsstrom bei 60°C | 40 A |
| Bemessungsstrom bei 65°C | 40 A |
| Bemessungsstrom bei 70°C | 40 A |
Abmessungen
| Parameter | Wert |
|---|---|
| Produkttiefe | 70 mm |
| Produkthöhe | 83 mm |
| Produktbreite | 70 mm |
| Abmessungen | 1 |
Frequenz
| Parameter | Wert |
|---|---|
| Frequenz (Bereich bis ETIM) | 50 Hz |
Leistung
| Parameter | Wert |
|---|---|
| Gesamtverlustleistung bei Bemessungsstrom | 8,1 W |
| Verlustleistung pro Pol bei Bemessungsstrom | 3,6 W |
Auslösung
| Parameter | Wert |
|---|---|
| Schutz vor unbeabsichtigter Auslösung | Nein |
| Zeitverzögert | Nein |
Lebensdauer
| Parameter | Wert |
|---|---|
| Elektrische Lebensdauer (Anzahl der Zyklen) | 2000 |
| Mechanische Lebensdauer (Anzahl der Zyklen) | 4000 |
Installation / Montage
| Parameter | Wert |
|---|---|
| Anzugsmoment | 2,8 Nm |
| Einfache Demontage von Modulgeräten | Nein |
| Demontage von unten möglich | Nein |
Anschluss
| Parameter | Wert |
|---|---|
| Klemmkapazität Ausgang für starre Leiter (Draht) | 1 / 25 mm² |
| Leiterquerschnitt flexibel (Litze) in der Klemme | 16 mm² |
| Klemmkapazität Eingang für starre Leiter (Draht) | 1 / 25 mm² |
| Klemmkapazität Eingang für flexible Leiter (Litze) | 1 / 16 mm² |
| Klemmkapazität Eingang/Ausgang für flexible Leiter (Litze) | 1 / 16 mm² |
Ausstattung
| Parameter | Wert |
|---|---|
| Transparente Abdeckung des Beschriftungsfeldes | Ja |
Norm
| Parameter | Wert |
|---|---|
| Norm | EN 61008-1 |
| Europäische WEEE-Richtlinie | betrifft |
Sicherheit
| Parameter | Wert |
|---|---|
| Schutzart | IP20 |
| Typ des Fehlerstromschutzschalters | AC |
| REACH-konform | Nein |
| RoHS-konform | Ja |
| Halogenfrei | Nein |
Betriebsbedingungen
| Parameter | Wert |
|---|---|
| Betriebstemperatur | -25…40 °C |
| Lager-/Transporttemperatur | -55…70 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dateien zum Herunterladen:
Technische Daten
| Schaltertyp | Fehlerstrom |
| Polzahl | 3P+N |
| Nennstrom [A] | 40A |
| Fehlerstrom [mA] | 300 mA |
| Auslösecharakteristik | AC |
| Kurzschlussleistung [kA] | 6 kA |
| Marke | HAGER |
