HAGER

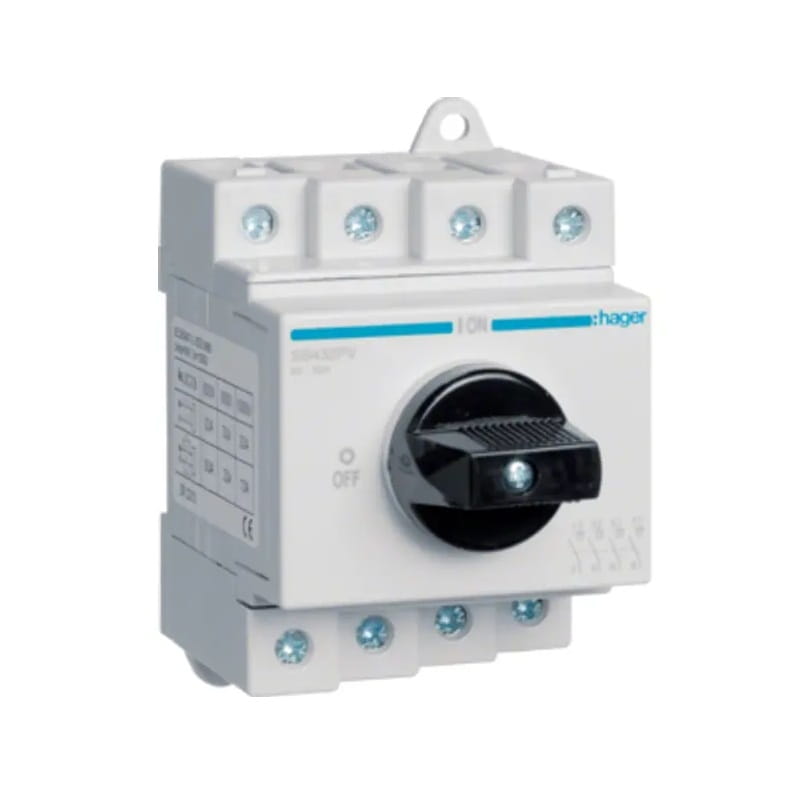

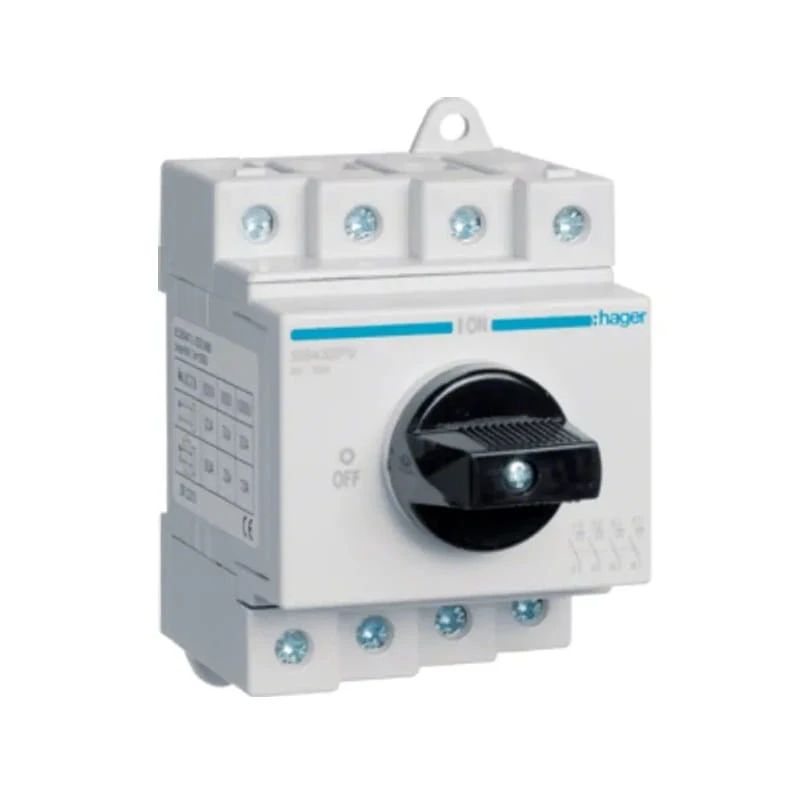

Hager DC-Trennschalter 3-phasig 4P 32A 1000V

Zum Produkt-Feedback

DC-Trennschalter 4P 32A 1000V für Photovoltaikanlagen. Stoßspannung 8000V, IP20, Bedienung über Drehknopf ON/OFF mit farbiger Zustandsanzeige. Konform mit IEC 60947-3.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 67,90 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

Variante wählen:

Einzelne Varianten können preislich abweichen

Wählen Sie die Menge und Größe der Verpackung

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 24 Stunden

Produkteigenschaften

[PIM] rozlaczniki-izolacyjne #95

  • Anwendung DC (Photovoltaik)
  • Trennschaltertyp Trennschalter
  • Nennstrom [A] 32A
  • Polzahl 4P
  • Nennspannung [V] 1000V DC
  • Marke HAGER

Beschreibung

Hager DC-Trennschalter 3-phasig 4P 32A 1000V

DC-Trennschalter 3-phasig 4P 32A 1000V SB432PV HAGER wird häufig als FR-Typ-Trennschalter bezeichnet und findet sowohl in Wohn- als auch in Industrieverteilern breite Anwendung.

Seine Hauptfunktion besteht darin, alle Stromkreise zu trennen und als Hauptschalter zu fungieren. Der Trennschalter kommt in nahezu jedem Sicherungskasten zum Einsatz und dient als Hauptstromschalter – sowohl in Notfallsituationen als auch bei routinemäßigen Wartungsarbeiten, um die Installation dauerhaft von der Stromversorgung zu trennen.

Bedient wird der Schalter über einen ON/OFF-Drehknopf. Er verfügt zudem über ein Sichtfenster, das durch Farben (grün/rot) den Betriebszustand des Geräts anzeigt und dem Benutzer die Kontrolle über die ordnungsgemäße Funktion erleichtert.

Konstruktion

ParameterWert
Polzahl4 P
Bauformgemäß DIN EN 50173-1:2011-09

Funktionen

ParameterWert
UmschalterNein
Als HauptschalterNein
Als Not-Aus-EinrichtungNein
Als SicherheitsschalterJa
Als Wartungs-/ReparaturschalterJa

Konfiguration

ParameterWert
Anzahl der Module3/5

Bedien- und Anzeigeelemente

ParameterWert
Integrierter MotorantriebNein

Spannung

ParameterWert
Nenn-Isolationsspannung Ui1000 V
Nenn-Stoßspannungsfestigkeit Uimp8000 V
Nenn-Betriebsspannung Un (DC)1000 V

Strom

ParameterWert
Nennstrom In32 A
Zulässige Belastung DC21 Kategorie A32 A

Abmessungen

ParameterWert
Produkttiefe72 mm
Produkthöhe85 mm

Leistung

ParameterWert
Gesamtverlustleistung bei Nennstrom6,9 W
Verlustleistung pro Pol bei Nennstrom1,7 W

Haltbarkeit

ParameterWert
Mechanische Lebensdauer (Anzahl Zyklen)10000

Abdeckung / Tür / Oberteil

ParameterWert
AbschließbarNein

Installation / Montage

ParameterWert
Geeignet für zentrale FrontmontageNein
Geeignet für FrontmontageNein
Geeignet für BodenmontageNein

Ausstattung

ParameterWert
Anzahl zusätzlicher Schließerkontakte0
Anzahl zusätzlicher Öffnerkontakte0
Anzahl zusätzlicher Wechselkontakte0
Anzahl Schließerkontakte0
Anzahl Öffnerkontakte4
Anzahl Öffner-/Schließerkontakte0
Optionaler MotorantriebNein
Zusätzliches ZubehörNein

Norm

ParameterWert
NormIEC 60947-3 ; VDE 0660
Europäische WEEE-Richtliniebetrifft

Sicherheit

ParameterWert
SchutzartIP20

Einsatzbedingungen

ParameterWert
Betriebstemperatur-40…65 °C
Verschmutzungsgrad gemäß IEC 60664 / IEC 60947-23
Lager-/Transporttemperatur-50…90 °C

Ładowanie tabeli porównawczej...

Downloads

File icon Instruction manuals for SB432PV.PDF 144.58 kB

Bedienungsanleitungen für SB432PV

File icon Product data sheet.pdf 229.40 kB

Produktdatenblatt

File icon SB432PV Declaration of conformity UKCA.PDF 910.04 kB

SB432PV UKCA-Konformitätserklärung

File icon SB432PV EU Declaration of conformity.PDF 598.74 kB

SB432PV EU-Konformitätserklärung
