Glasvordach-System M12. 3-teilig, für Zugstange fi 12mm, Glas 8-17,52mm (aisi304, universal, Satin)
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Glasvordach-System 3-teilig M12 – Edelstahl AISI 304, Satin
3-teiliges Montagesystem für Glasvordächer, geeignet für die professionelle Installation von Glasdächern mit einer Glasstärke von 8 bis 17,52 mm. Der Verbinderset aus Edelstahl AISI 304 in Satin-Oberfläche gewährleistet eine dauerhafte, ästhetische und sichere Befestigung von Glasvordächern an Wohngebäuden sowie öffentlichen Gebäuden.

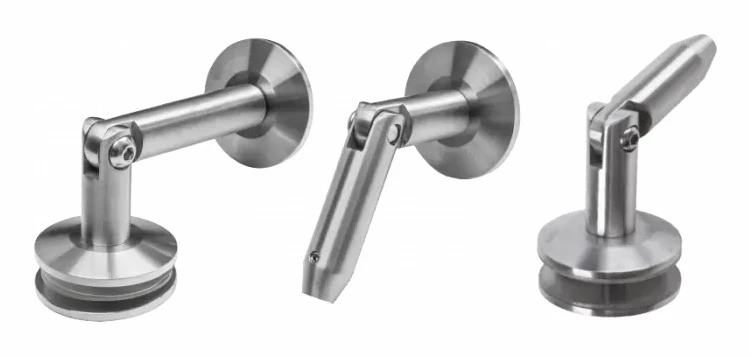

Das Set besteht aus drei präzise gefertigten Verbindern, die ein vollständiges Befestigungssystem für ein Glasvordach mit Zugstange bilden. Das Glas liegt nicht direkt an den Haltern an – die im Set enthaltenen Druckgummis schützen die Glasscheiben und stabilisieren sie gleichzeitig in der richtigen Position. Die universelle Konstruktion ermöglicht die Montage an verschiedenen Gebäudetypen. Bei einer dickeren Dämmschicht an der Fassade kann eine zusätzliche Montageplatte verwendet werden, was das System besonders flexibel macht.

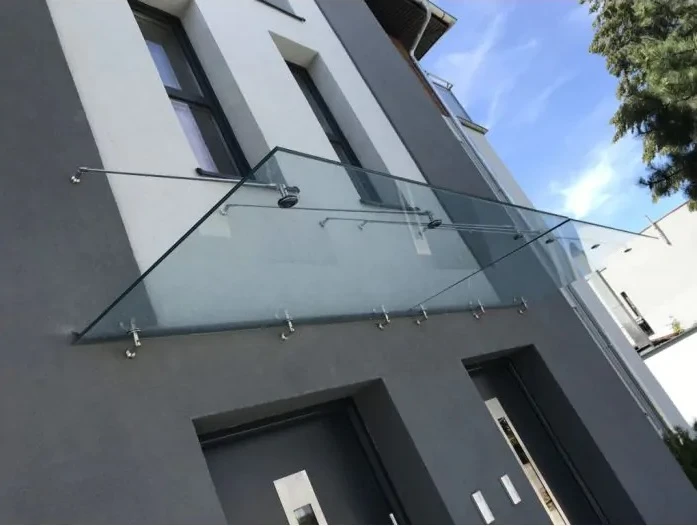

Glasvordächer erfüllen eine doppelte Funktion – sie schützen vor Niederschlag und verleihen der Fassade eine architektonische Leichtigkeit. Das System mit Zugstangen sorgt für eine steife Konstruktion bei gleichzeitig minimalistischer Optik, ideal für moderne Gebäude.

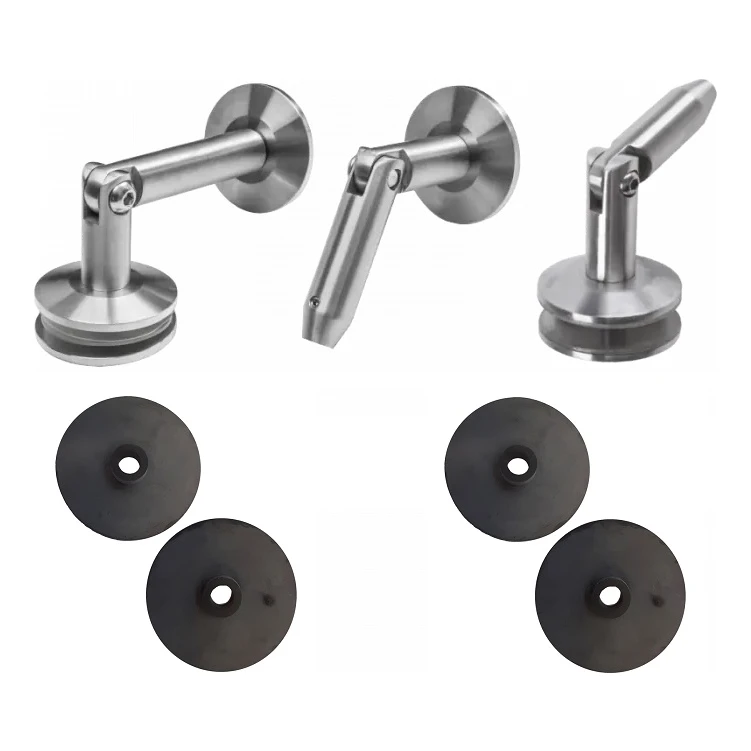

Lieferumfang
- Verbinder Wand–Glas mit komplettem Druckgummi-Set
- Verbinder Glas–Zugstange M12 mit komplettem Druckgummi-Set
- Verbinder Zugstange M12–Wand
Das Set enthält nicht: Glasscheiben, Zugstangen oder andere oben nicht aufgeführte Elemente. Die Zugstange mit M12-Gewinde (Stab aus Edelstahl) ist separat zu wählen – verfügbare Längen: 1 m, 1,2 m und 1,5 m. Die Zugstange wird in der Fassade befestigt und anschließend auf die optimale Position des Glasvordachs gespannt, um dessen Stabilität zu gewährleisten.
Technische Spezifikation
- Material: Edelstahl AISI 304
- Oberflächenfinish: Satin
- Gewinde der Zugstange: M12
- Gewinde der Befestigungsschrauben (Wand und Glas): M10
- Glasstärke: 8–17,52 mm
- Länge (L): 130 mm
- Gewicht des Sets: 1,6 kg
- Durchmesser der Bohrungen im Glas: Ø18 mm
- Montagewinkel der Zugstange: 95°
- EAN: 5901289674263

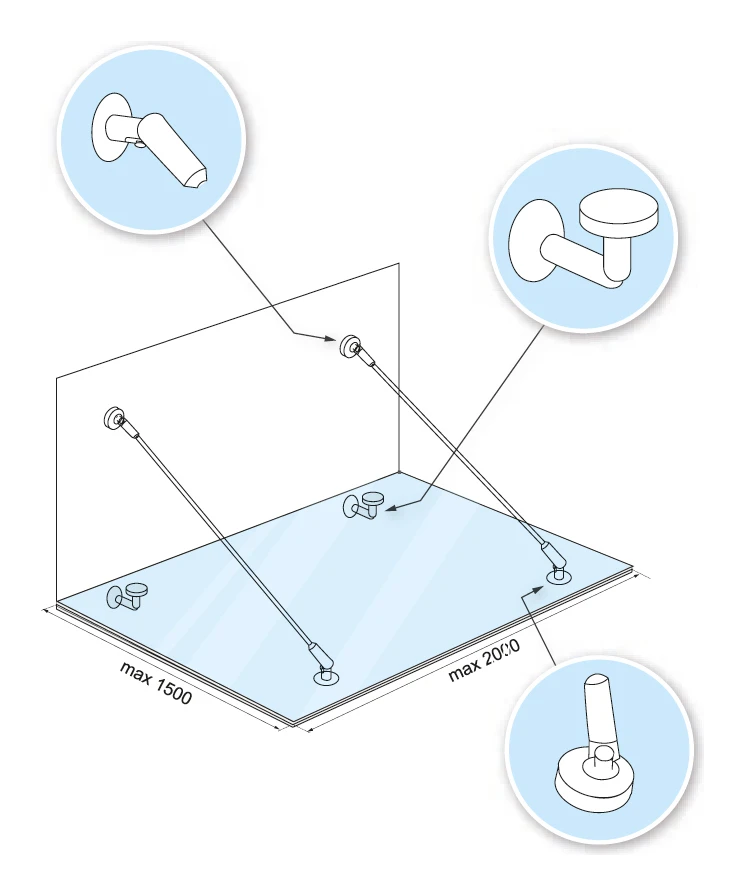

Bemaßung und Montageschema
Die korrekte Anordnung der Bohrungen in der Glasscheibe ist entscheidend für die Stabilität und Sicherheit der Konstruktion. Die folgenden Schemata zeigen die empfohlene Anordnung der Befestigungspunkte sowie die maximal zulässigen Glasabmessungen.

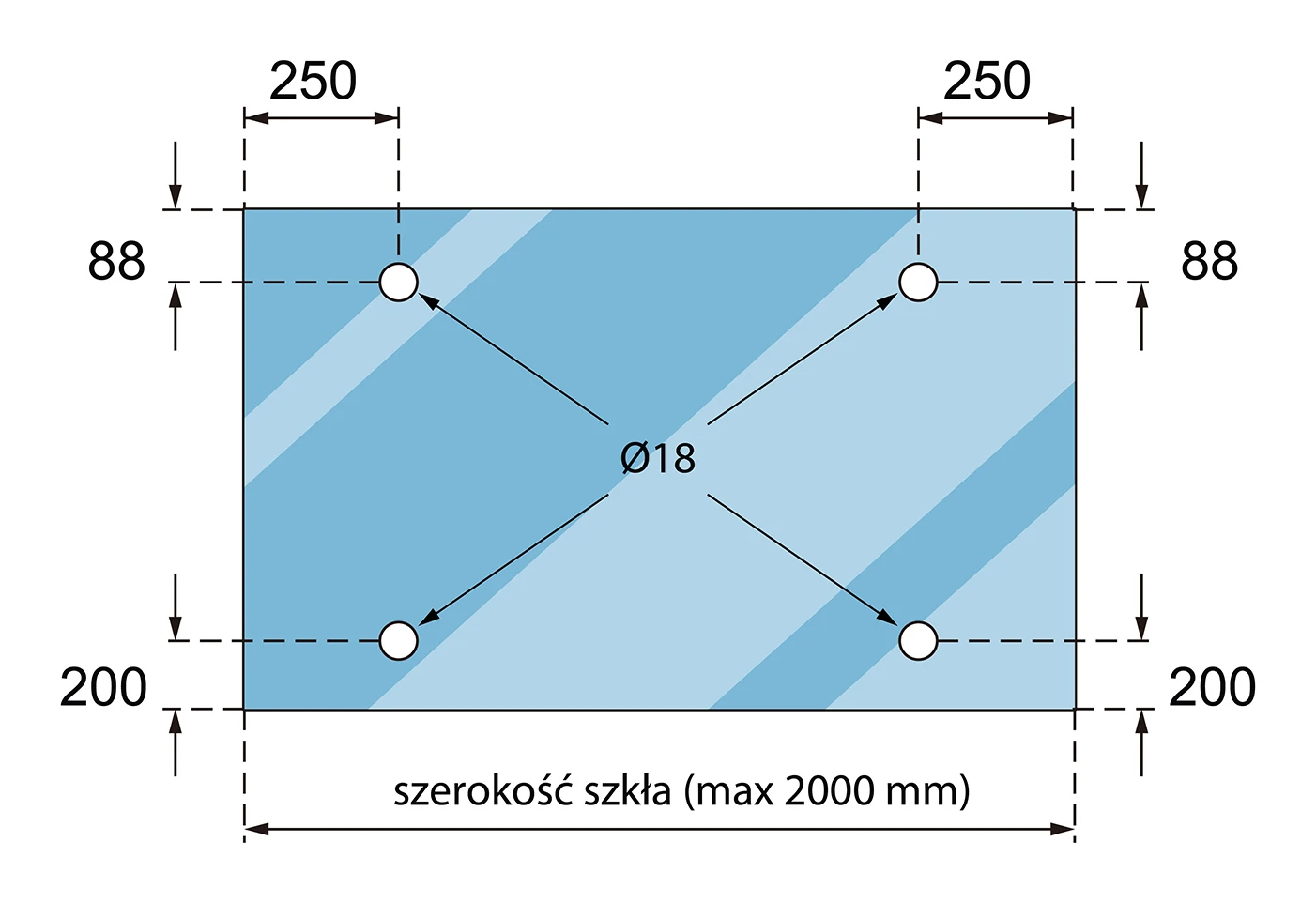

Empfohlene Bohrlochabstände im Glas:
- Maximale Glasbreite: 2000 mm
- Maximale Glastiefe (Auskragung): 1500 mm
- Abstand der Bohrungen von den Seitenkanten: 250 mm
- Abstand der oberen Bohrungen von der Oberkante: 88 mm
- Abstand der unteren Bohrungen von der Unterkante: 200 mm
- Bohrdurchmesser: Ø18 mm

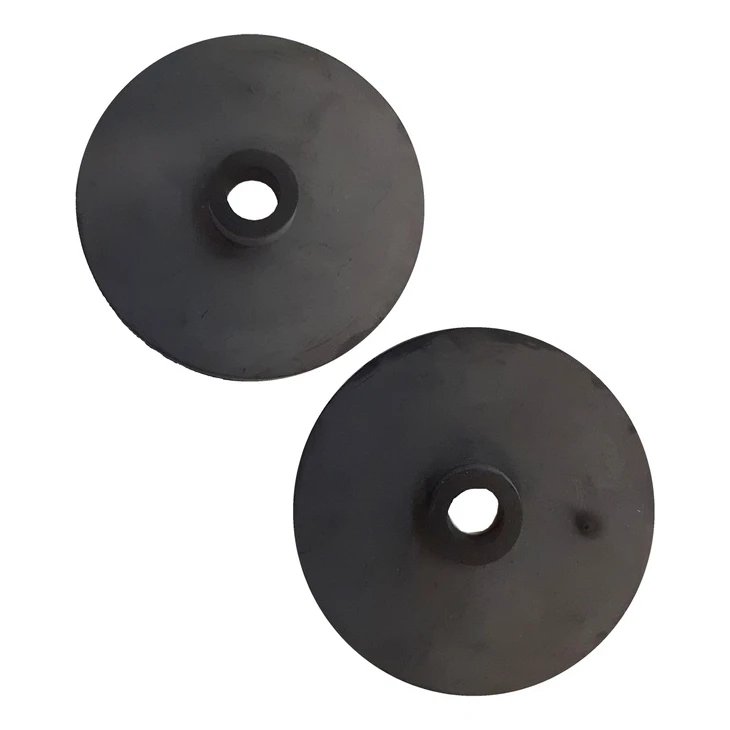

Druckgummis schützen die Glasscheiben vor direktem Kontakt mit den Metallelementen der Verbinder, eliminieren das Risiko von Rissen und gewährleisten einen stabilen Halt der Scheibe. Ein vollständiger Satz Gummis ist jedem Verbinder beigelegt, der mit dem Glas in Berührung kommt.
Aufgrund des hohen Schwierigkeitsgrades bei der Montage von Glasvordächern wird empfohlen, die Installationsarbeiten einem qualifizierten Montageteam zu übertragen, das über Erfahrung mit Sicherheitsglas und Zugstangensystemen verfügt.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Glasstärke [mm] | 8-17,52 |
