Glasüberdachungssystem M10 3-teiliger Abzug fi 10 mm Glas 8-17,52 mm AISI 304 Satin

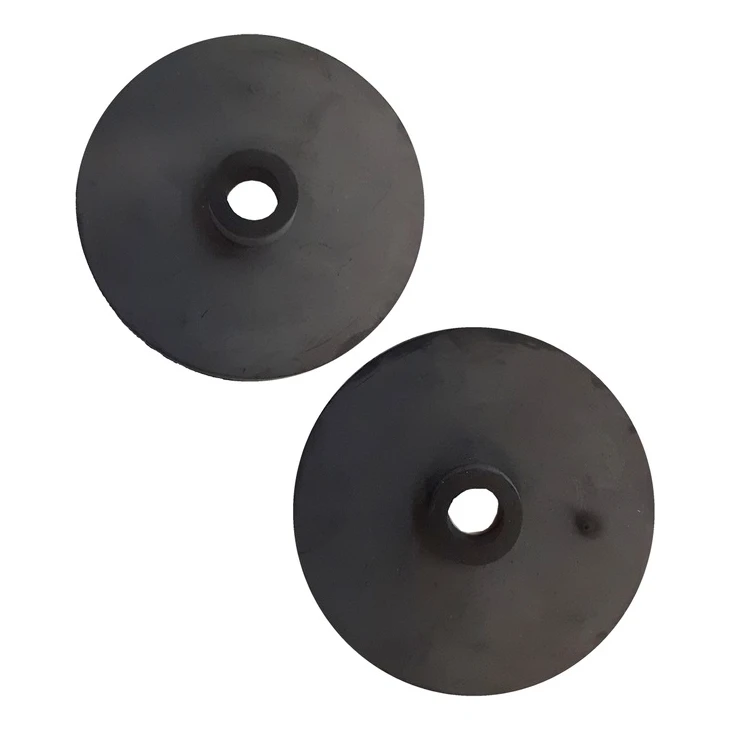

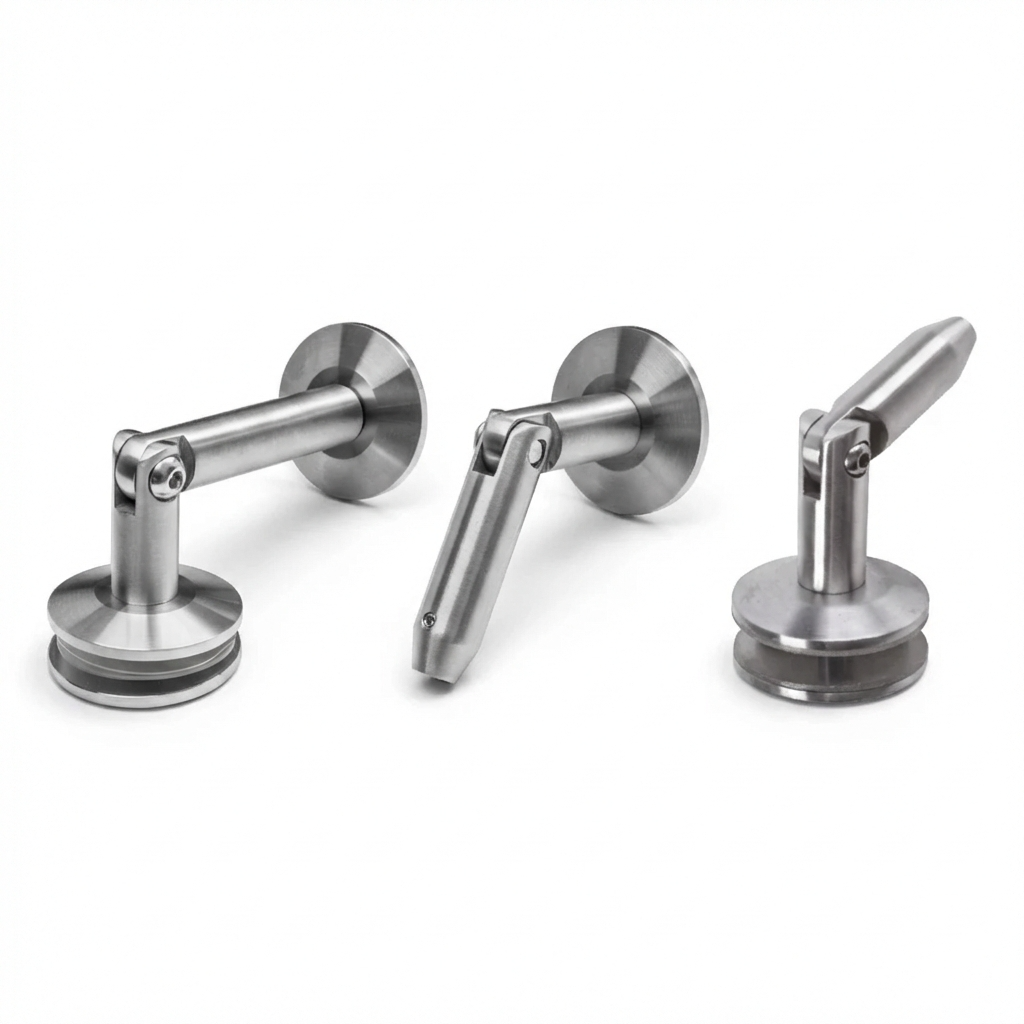

Das System besteht aus drei präzisionsgefertigten Verbindern aus Edelstahl AISI 304 in Satin-Finish, die eine langlebige und ästhetisch ansprechende Konstruktion gewährleisten. Jedes Element verfügt über eine verdeckte Montageöffnung, die der gesamten Konstruktion einen eleganten, minimalistischen Charakter verleiht. Das Glas kommt nicht direkt mit dem Metall in Berührung – im Lieferumfang sind Andruckgummis enthalten, die die Scheibe schützen und gleichzeitig in der richtigen Position stabilisieren.

Lieferumfang

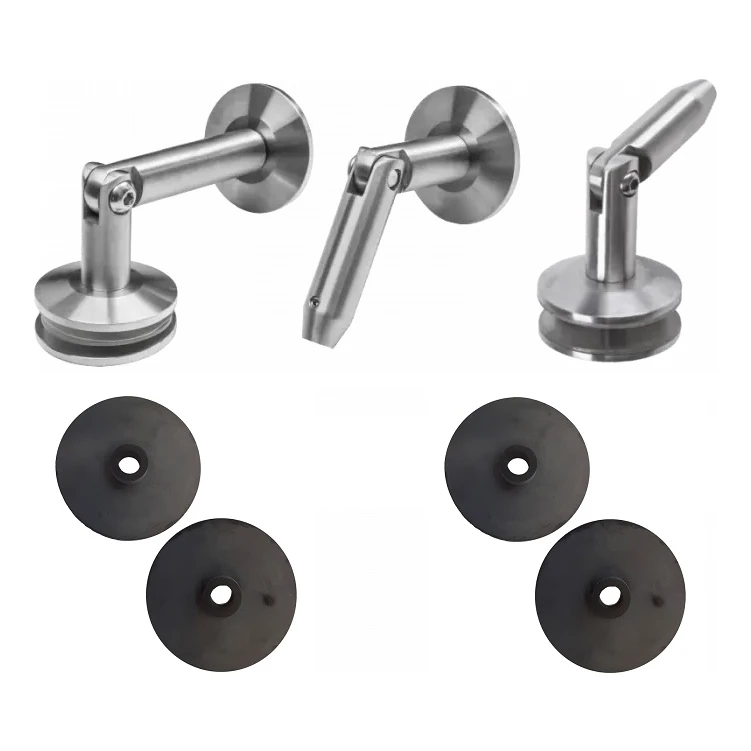

• Verbinder Wand–Glas mit vollständigem Satz Andruckgummis
• Verbinder Glas–Zugstange mit vollständigem Satz Andruckgummis
• Verbinder Zugstange–Wand

Das Set enthält keine Glasscheibe und keine Zugstangen – diese sind separat zu wählen. Zugstangen mit M10-Gewinde sind in drei Längen erhältlich: 1 m, 1,2 m und 1,5 m und bestehen aus Edelstahl.

Montageprinzip

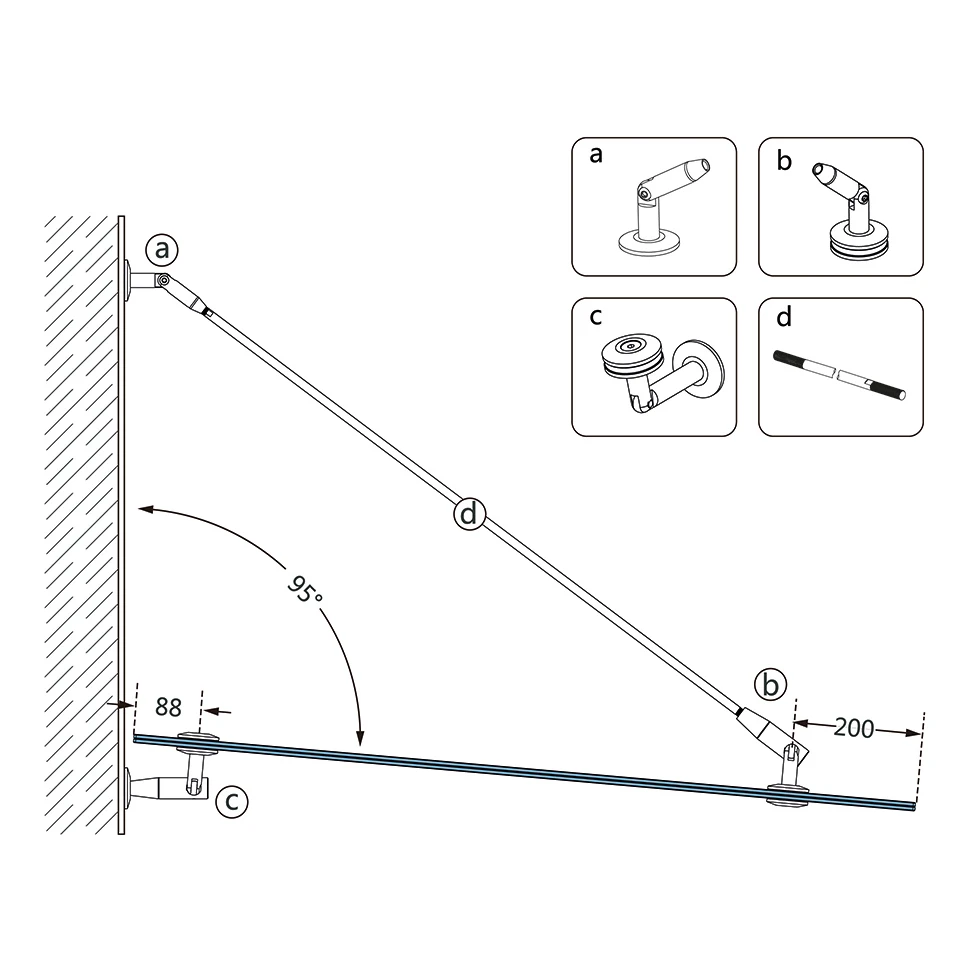

Die Zugstange wird mithilfe des Verbinders Zugstange–Wand (Element a) in der Gebäudefassade befestigt und anschließend auf die optimale Position des Vordachs gespannt. Der Verbinder Wand–Glas (Element c) hält die untere Glaskante in einem Abstand von 88 mm zur Fassade, während der Verbinder Glas–Zugstange (Element b) die Lasten auf die Zugstange überträgt. Der Winkelverstellbereich der Zugstange beträgt bis zu 95°, wodurch das System an unterschiedliche Montagebedingungen angepasst werden kann.

Anordnung der Befestigungspunkte im Glas

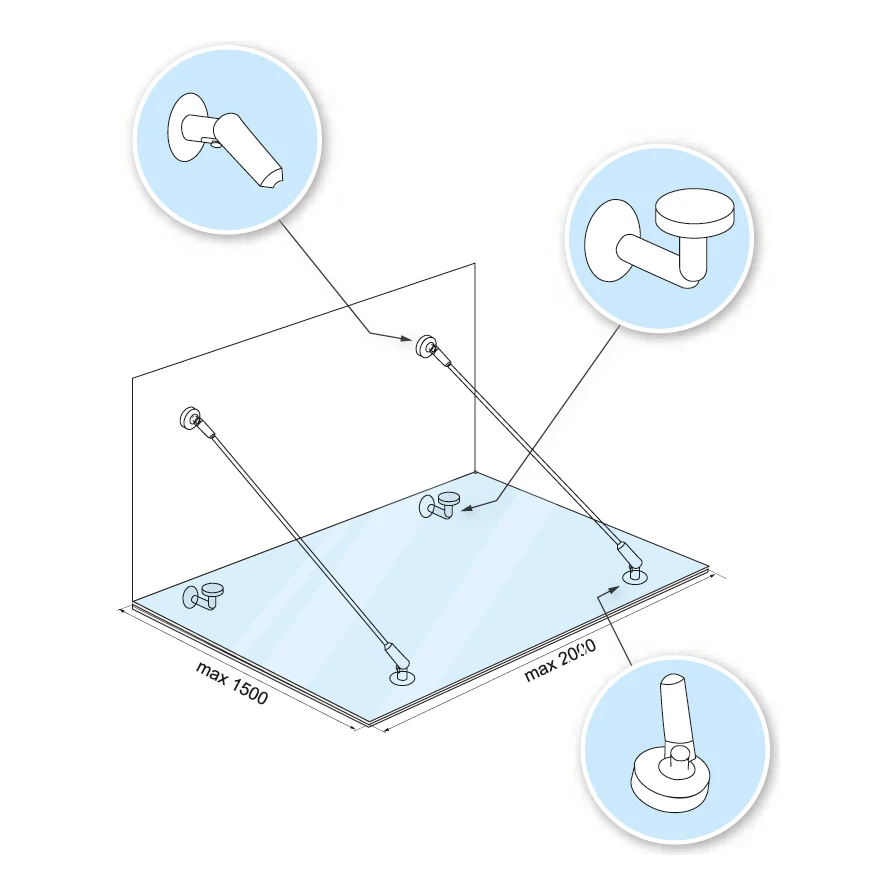

• Maximale Glasbreite: 2000 mm
• Maximale Vordachtiefe: 1500 mm

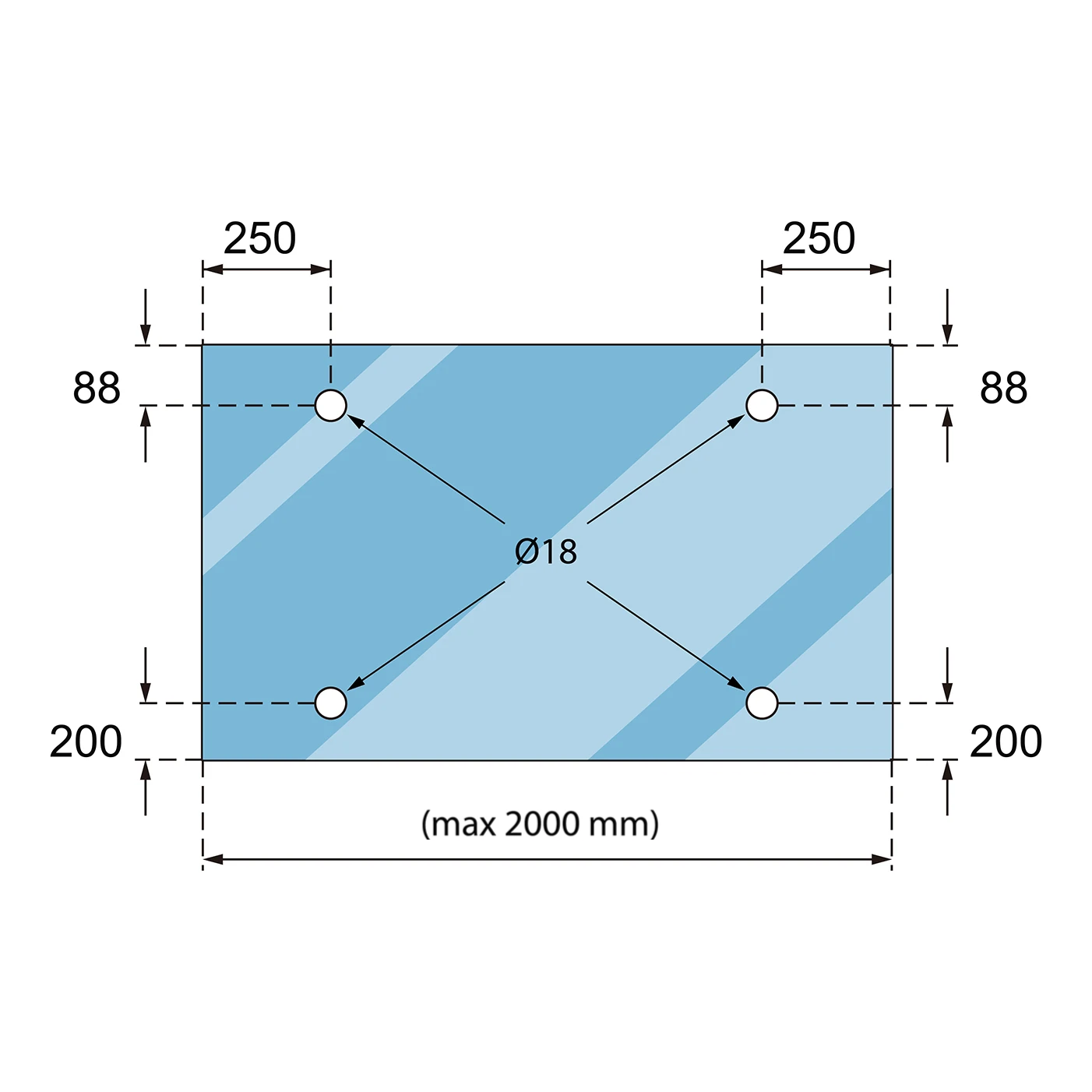

• Obere Bohrungen (Verbinder Wand–Glas): 88 mm vom oberen Rand, 250 mm von den Seitenrändern
• Untere Bohrungen (Verbinder Glas–Zugstange): 200 mm vom unteren Rand, 250 mm von den Seitenrändern
• Bohrungsdurchmesser im Glas: Ø18 mm

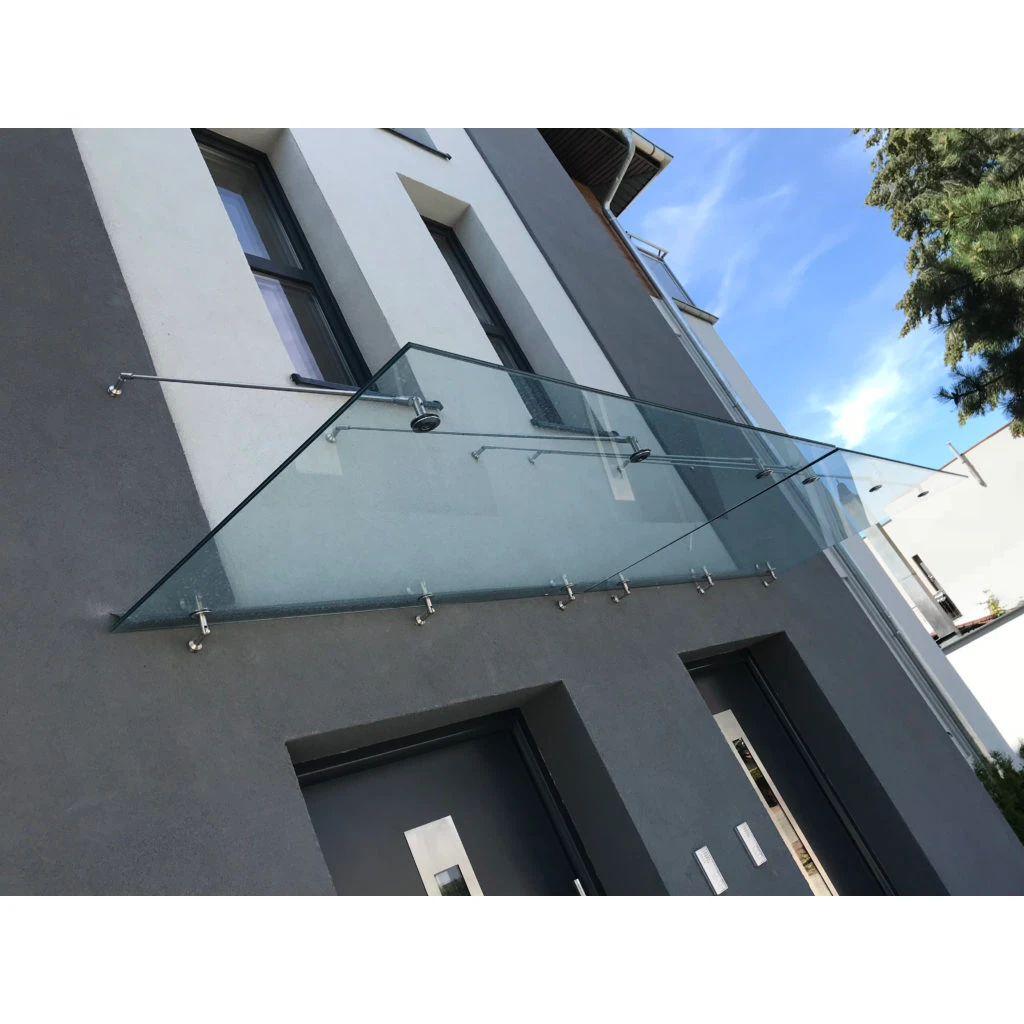

Vielseitigkeit der Anwendung ist das zentrale Merkmal dieses Systems. Bei Gebäuden mit dicker Wärmedämmung kann eine zusätzliche Montageplatte verwendet werden, die eine sichere Verankerung der Verbinder im tragenden Mauerwerk ermöglicht. Dadurch eignet sich das Set sowohl für Neubauten als auch für die Modernisierung älterer Fassaden. Glasvordächer schützen den Eingangsbereich vor Niederschlägen und verleihen dem Gebäude gleichzeitig ein modernes, leichtes Erscheinungsbild.

Technische Spezifikation

• Zugstangengewinde: M10
• Glasdicke: 8–17,52 mm
• Befestigungsschrauben für Wand und Glas: M9
• Material: Edelstahl AISI 304
• Oberfläche: Satin
• Verbinderlänge: 130 mm
• Gewicht des Sets: 1,64 kg
