Glashalter 8-10 mm 60x60x28 mm AISI 304 flaches System Satine

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 5 Arbeitstage

Gewicht: 0.33 kg

Preis / stk.: 5,78 € 5.78

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 4,85 €

zzgl. 19% MwSt., zzgl. Versandkosten

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

Bewertung:

Anbieter: PSG

Produktcode: 6060-000-434

Einem Freund empfehlen

Beschreibung

Glashalter 60×60×28 mm mittig – Edelstahl AISI 304, seitliche Befestigung

Glashalter mittig 60×60×28 mm mit seitlicher Befestigung — eine solide Lösung zur Montage von Glasscheiben mit einer Stärke von 8–10,38 mm in Geländern, Trennwänden und Innenraumverkleidungen. Gefertigt aus Edelstahl AISI 304 mit Satinoberfläche bietet er hohe Korrosionsbeständigkeit und ein elegantes, modernes Erscheinungsbild.

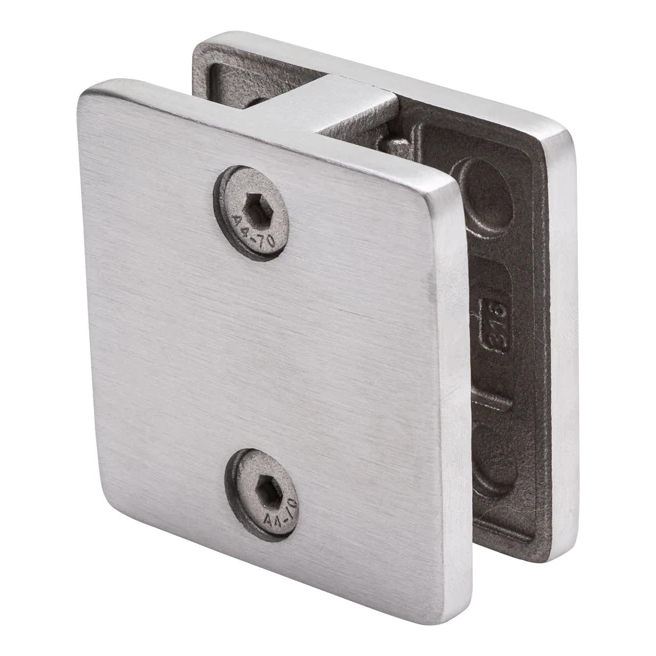

Glashalter 60×60×28 mm – Ansicht von der Seite der Inbusschrauben

Der Glashalter ist für die seitliche Befestigung auf ebenen Flächen vorgesehen. Die Konstruktion besteht aus zwei Hälften, die die Scheibe klemmen und mit Inbusschrauben A4-70 zusammengezogen werden. Diese ermöglichen eine präzise Einstellung des Anpressdrucks, ohne den gesamten Halter demontieren zu müssen. Die zentrale Montagebohrung gewährleistet eine sichere Befestigung an der Tragkonstruktion.

Anwendung und Einschränkungen

Der Glashalter ist in erster Linie für den Innenbereich vorgesehen. Bei Außengeländern ist der Einsatz zusätzlicher Stützhalter für die Glasscheibe erforderlich, oder es muss ein Halter der Serie K2 verwendet werden, der über eine integrierte Sicherung gegen das Herausrutschen der Scheibe verfügt.

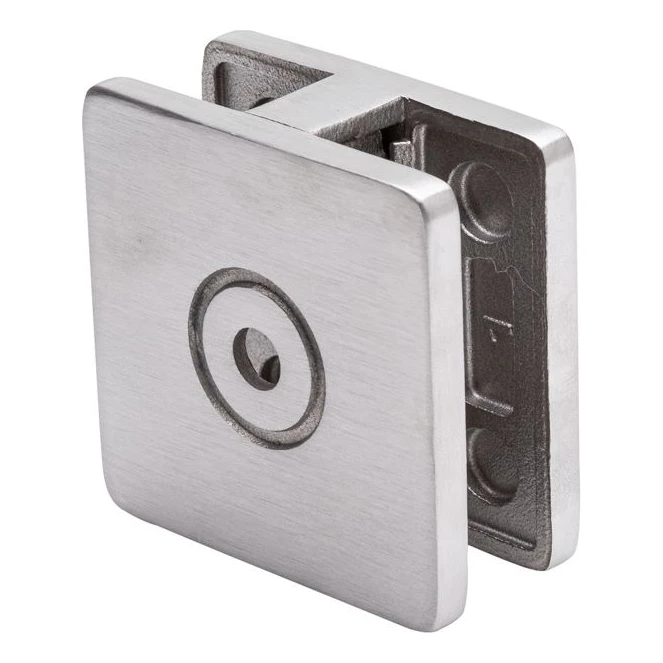

Glashalter 60×60×28 mm – Ansicht von der Seite der Montagebohrung

Abmessungen und technische Parameter

Außenabmessungen (L × H × T): 60 × 60 × 28 mm

Glasspalt (a): 23 mm

Glasstärke: 8–10,38 mm

Durchmesser der Montagebohrung: Ø 8,5 mm

Durchmesser der Senkung: Ø 16 mm / Ø 20 mm

Material: Edelstahl AISI 304

Schrauben: Inbus A4-70 (säurebeständig)

Oberfläche: Satin

Anwendung: ebene Fläche

Befestigungsart: seitlich, mittig

Gewicht: 0,33 kg

Volumen: 56,7 cm³

Maßzeichnungen

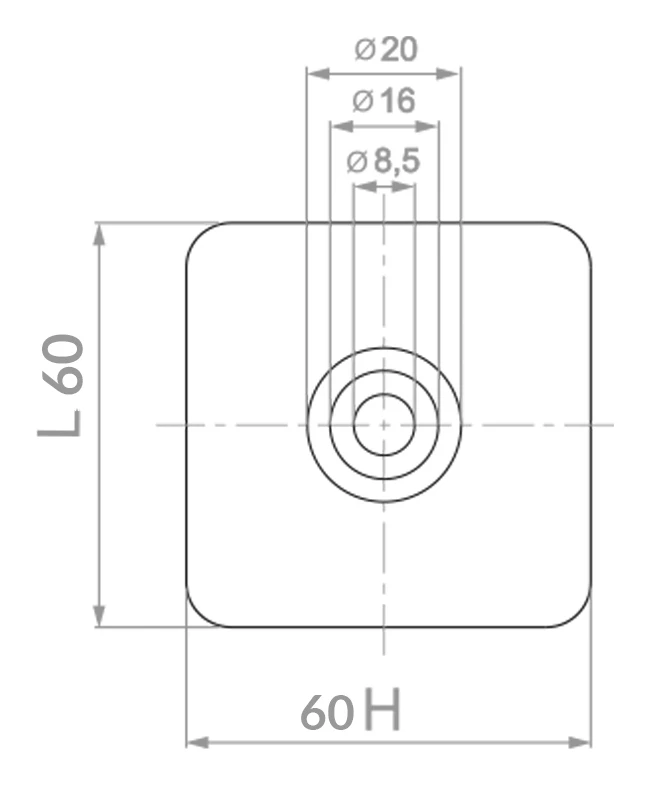

Maßzeichnung des Glashalters – Vorderansicht, Abmessungen 60×60 mm, Bohrungen Ø8,5/Ø16/Ø20

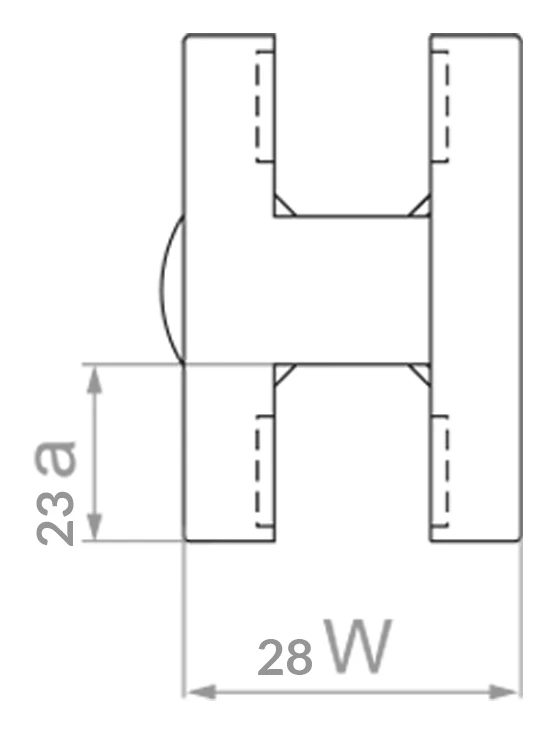

Maßzeichnung des Glashalters – Seitenansicht, Breite 28 mm, Glasspalt 23 mm

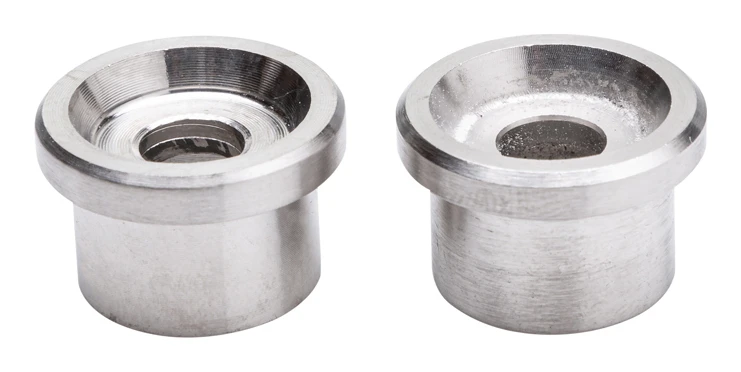

Distanzhülsen aus Edelstahl, im Lieferumfang des Halters enthalten

Gummidichtungen — unverzichtbares Zubehör

Für die ordnungsgemäße Montage des Glashalters sind zwei Sätze spezieller Gummidichtungen erforderlich, die entsprechend der Glasstärke ausgewählt werden müssen. Die Dichtungen schützen die Scheibe vor direktem Kontakt mit dem Stahl, eliminieren das Risiko von Rissen und gewährleisten einen gleichmäßigen Anpressdruck. Die Dichtungen sind als separates Zubehör erhältlich — denken Sie daran, diese zusammen mit dem Halter zu bestellen.

Montagepläne

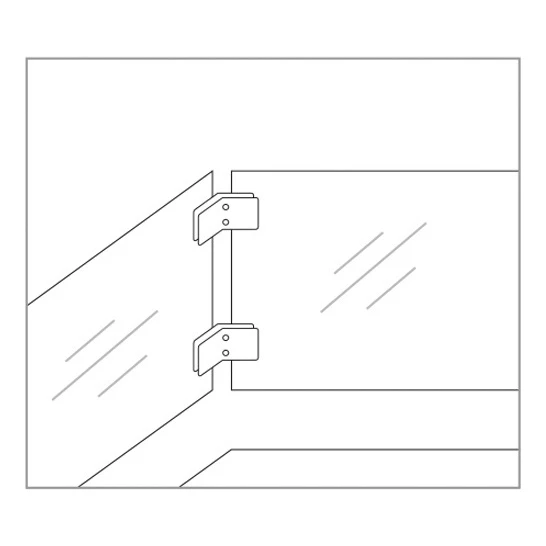

Montageplan des Glashalters – seitliche Befestigung an einer Ecke

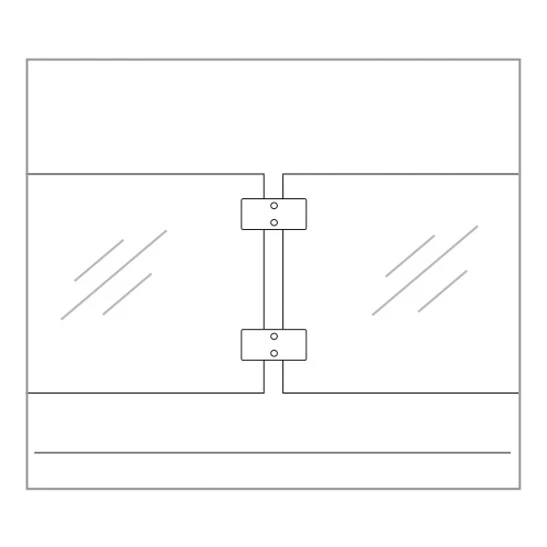

Montageplan des Glashalters – seitliche Befestigung auf einer ebenen Fläche

Die obigen Montagepläne zeigen typische Anwendungen des Halters: Montage an einer Wandkante (Ecke) sowie Montage auf einer ebenen Seitenfläche. In beiden Fällen gewährleistet der Halter eine stabile Unterstützung der Glasscheibe bei gleichzeitig ästhetischem, minimalistischem Erscheinungsbild.

Technische Daten

Material	AISI 316
Oberfläche	Satin
Montagesystem	Flach
Glasstärke [mm]	8-10,38
