Glashalter 6–10,76 mm quadratisch 90° Pin 53x45x26 mm AISI 304 Satin

Der Eckhalter für Glas 90° mit den Abmessungen 53 × 45 × 26 mm ist eine professionelle Lösung zur Verbindung zweier Glasscheiben im rechten Winkel bei Glasgeländern und Glasverkleidungen. Gefertigt aus Edelstahl AISI 304 mit Satinoberfläche bietet er langanhaltende Korrosionsbeständigkeit und ein ästhetisches, modernes Erscheinungsbild. Der Halter ist kompatibel mit Einscheibensicherheitsglas und Verbundglas mit einer Dicke von 6 bis 10,76 mm und deckt damit die am häufigsten verwendeten Konfigurationen im Bauwesen ab.

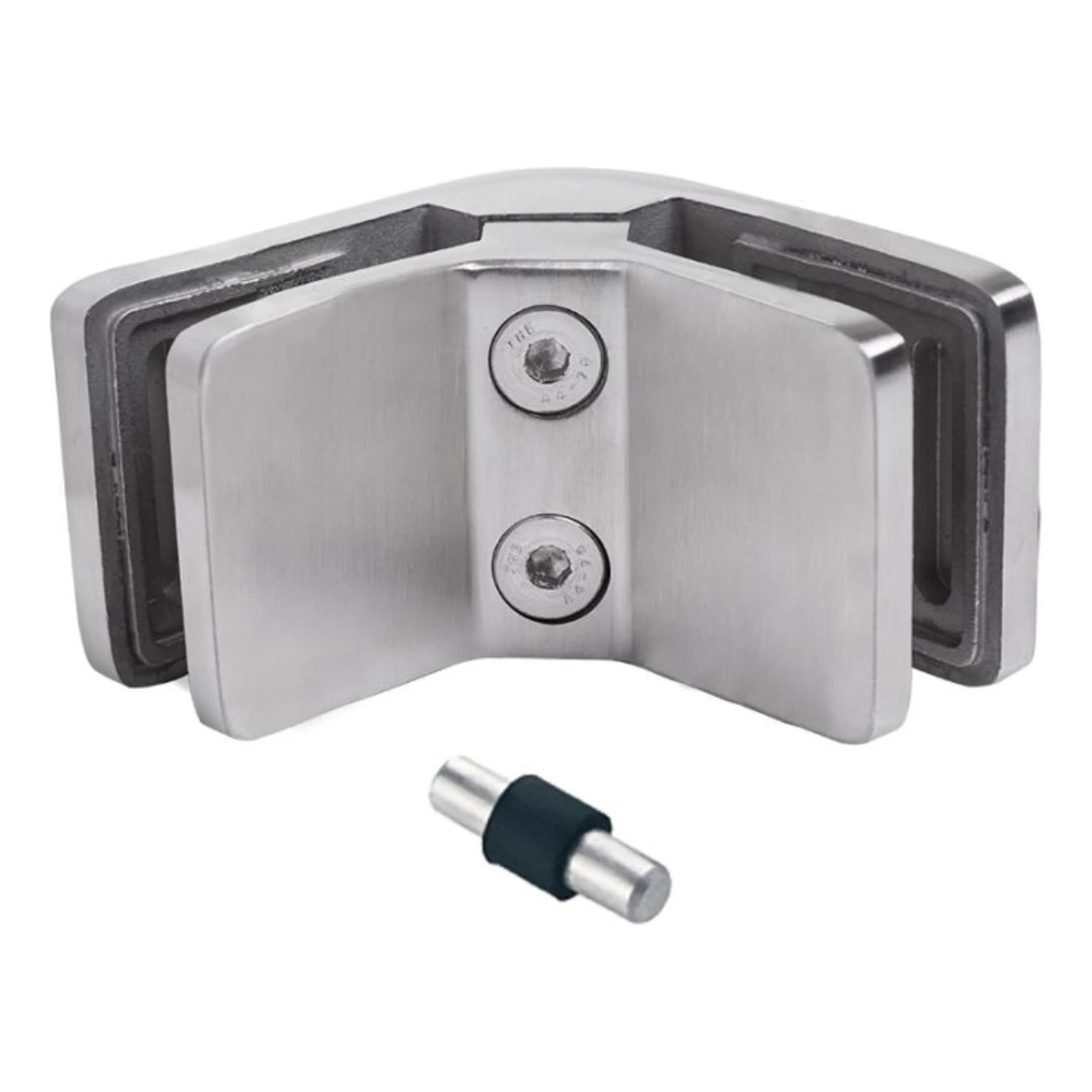

Im Lieferumfang des Halters ist ein Sicherungspin mit Gummimantel enthalten, der die Glasscheibe in ihrer Position stabilisiert und ein unbeabsichtigtes Herausrutschen verhindert. Die Konstruktion des Halters basiert auf zwei Hälften, die mit Innensechskantschrauben 2×M6 zusammengespannt werden, was eine präzise Anpassung des Anpressdrucks ohne vollständige Demontage ermöglicht.

Technische Spezifikation

Konstruktionsfunktion und Sicherheit

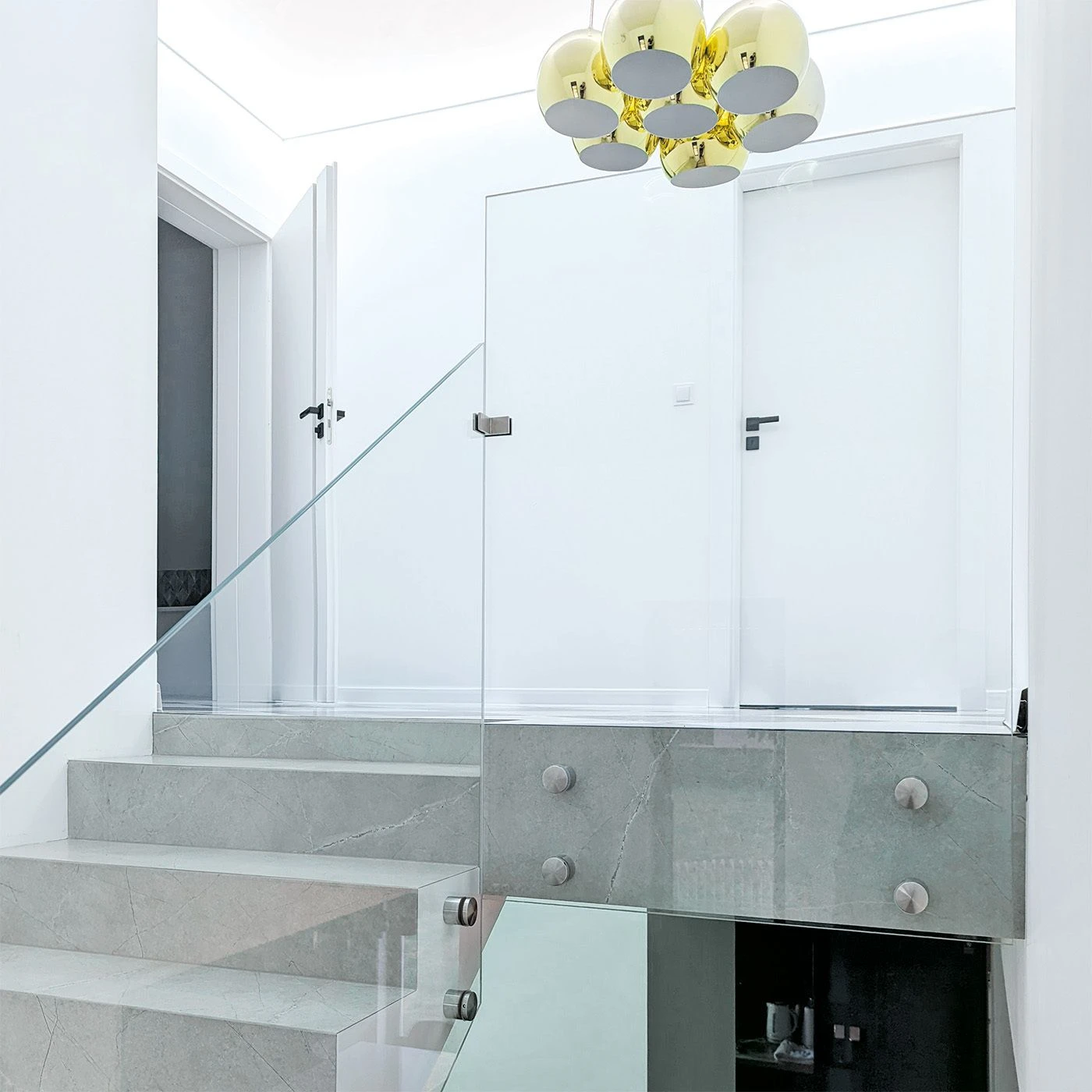

Der Eckhalter ist ein zentrales Element, das die Stabilität und Sicherheit eines Glasgeländers maßgeblich beeinflusst. Durch die Verbindung zweier Scheiben im 90°-Winkel verhindert er effektiv das Verschieben des Glases, versteift die Konstruktion und reduziert das Risiko von Beschädigungen im Betrieb erheblich. Die Montage des Halters macht zusätzliche Rahmen oder Profile überflüssig – er ermöglicht die Realisierung minimalistischer, rahmenloser Geländerlösungen auf Balkonen, Terrassen, Treppenhäusern sowie in öffentlichen Gebäuden.

Die Satinoberfläche des Edelstahls AISI 304 bietet nicht nur Korrosionsschutz, sondern auch ein elegantes Erscheinungsbild. Dank der neutralen Farbgebung und dem dezenten Glanz fügt sich der Halter ideal in moderne Glas- und Edelstahlgeländer ein.

Detailmaße aus technischen Zeichnungen

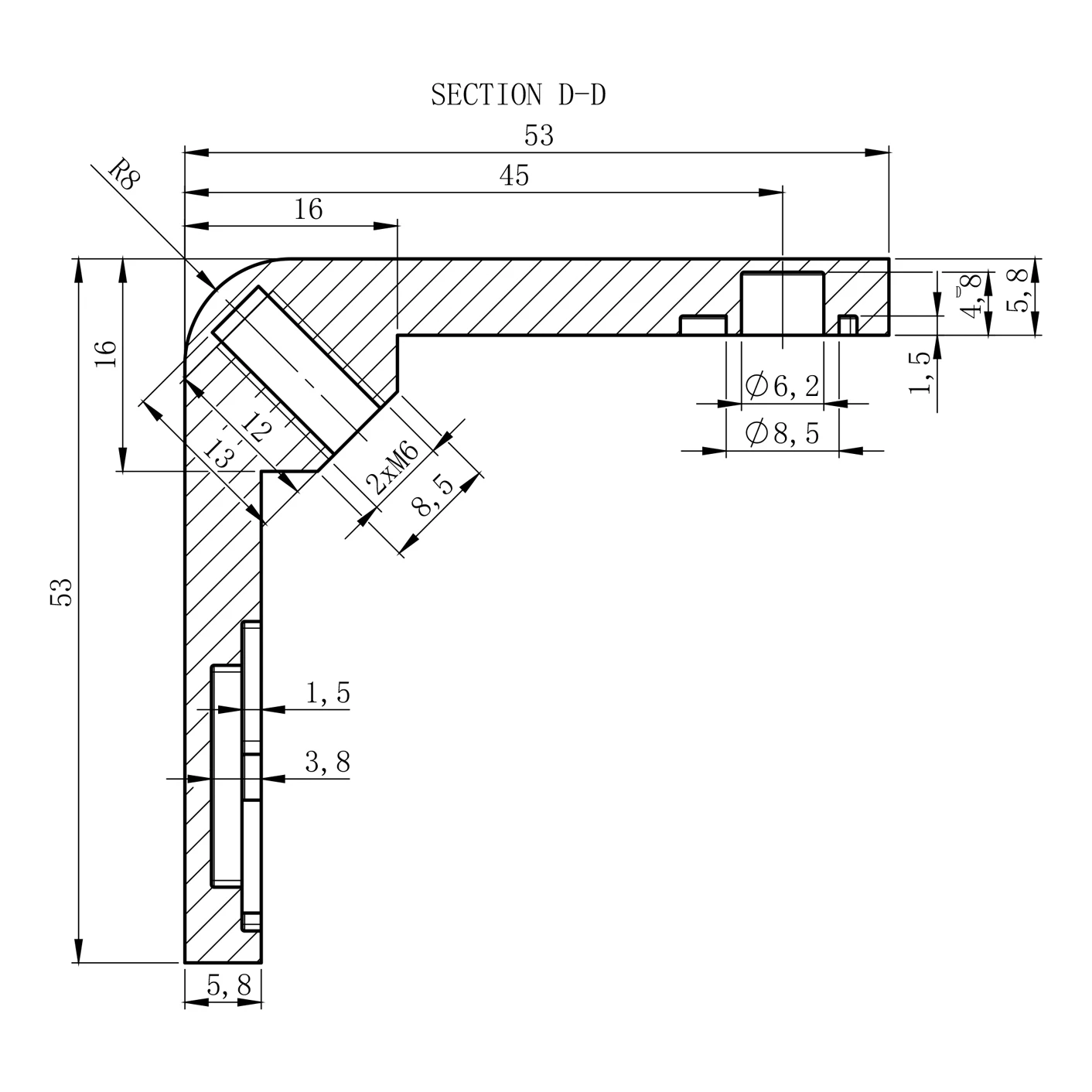

Halterkörper (Schnitt D-D):

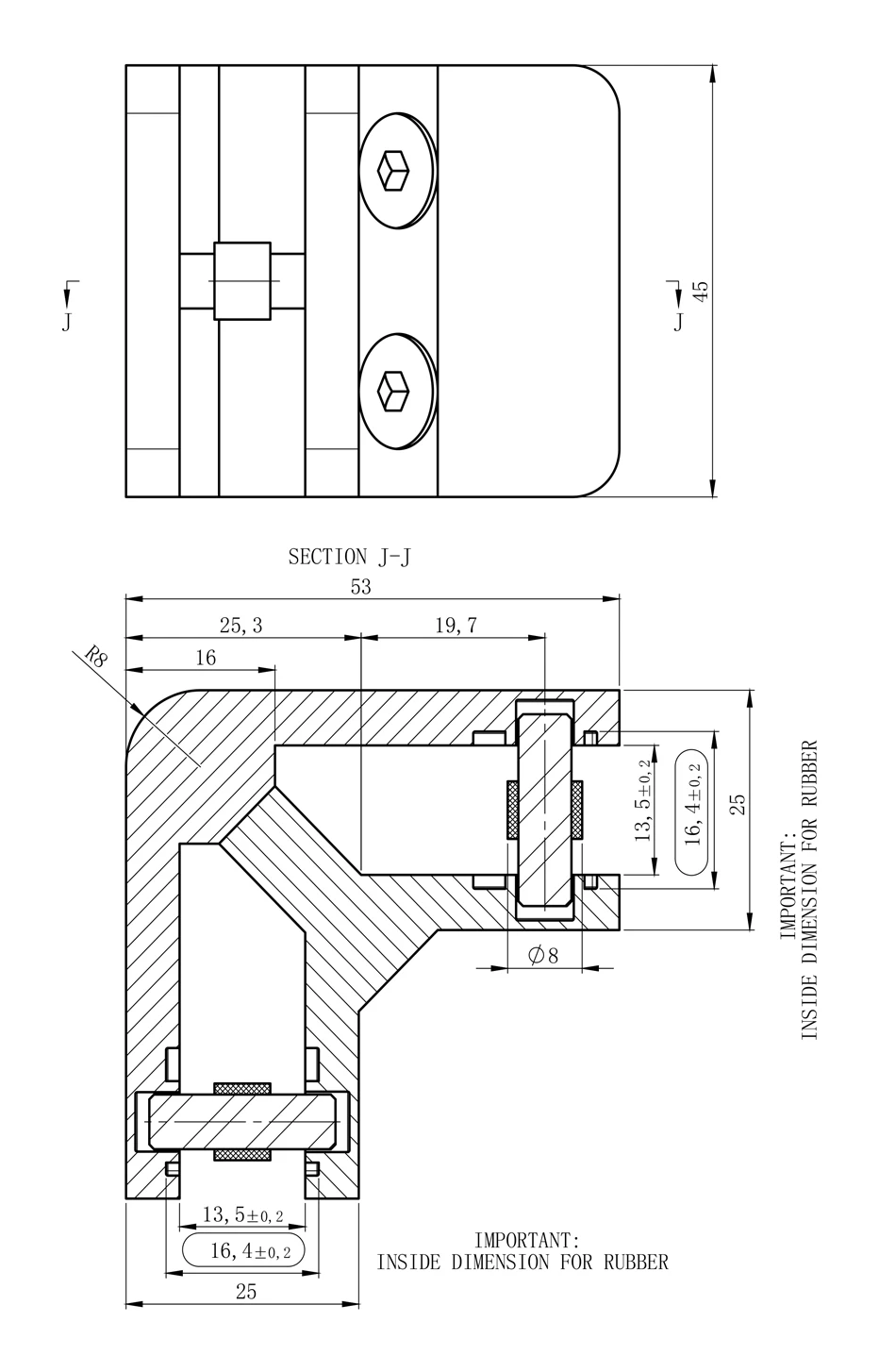

Glasschlitz (Schnitt J-J):

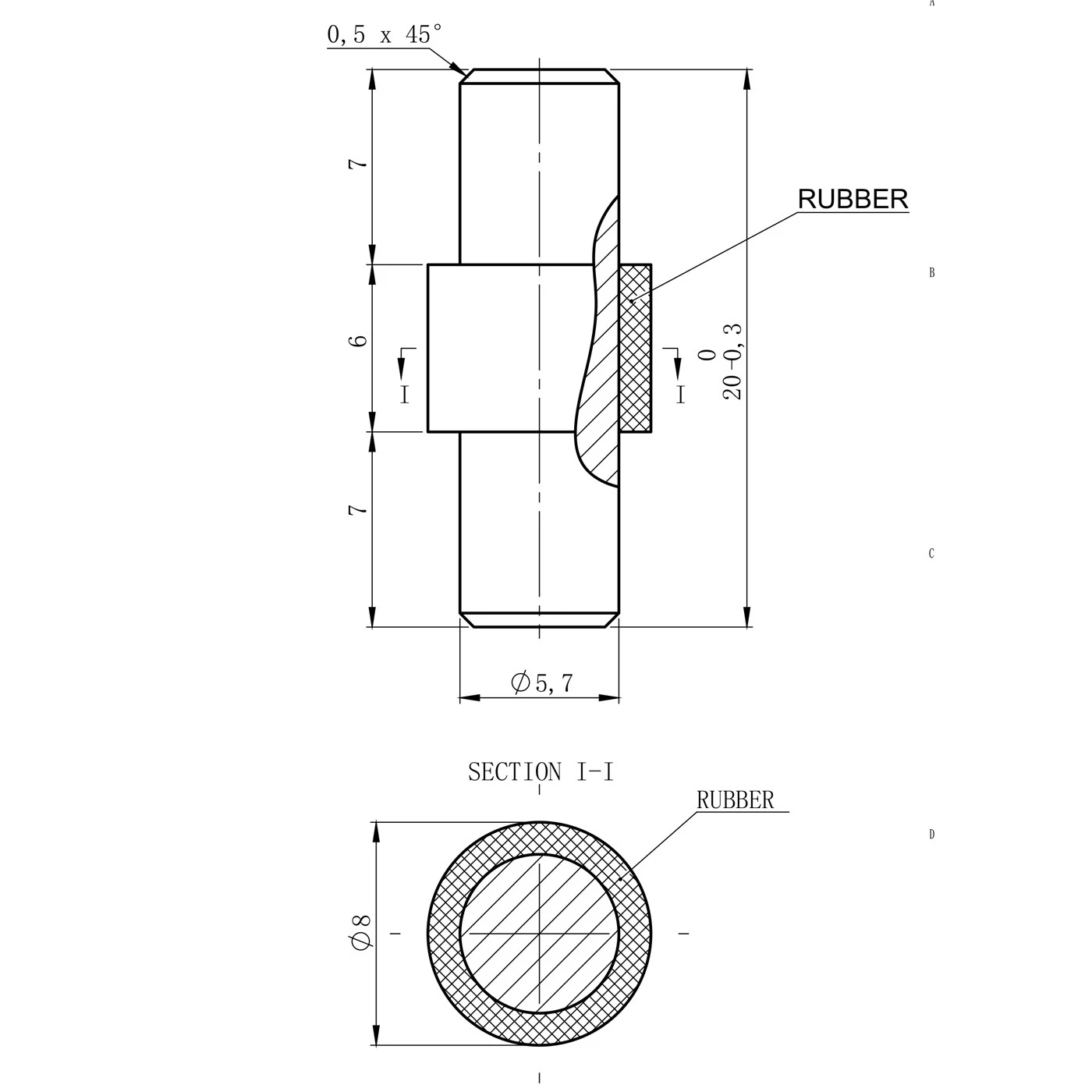

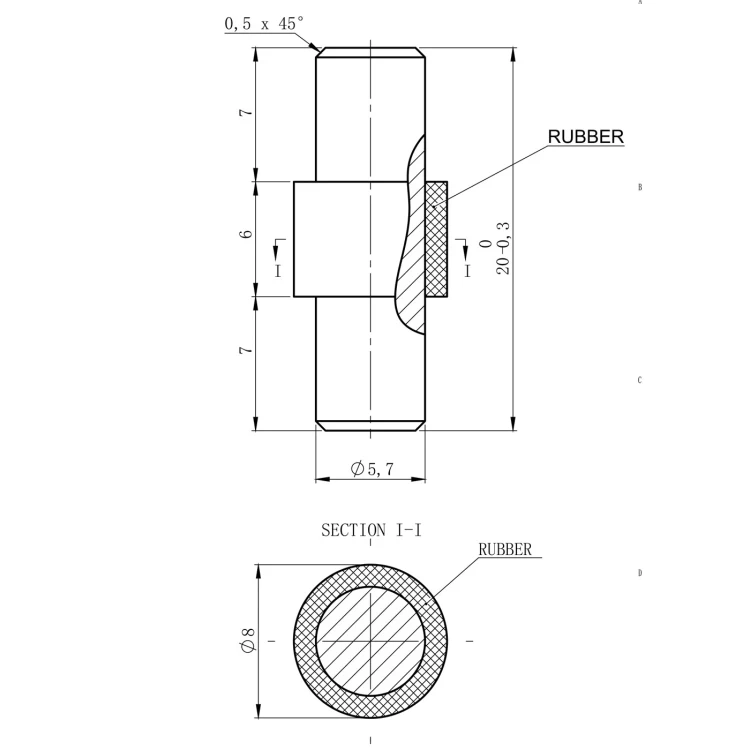

Sicherungspin:

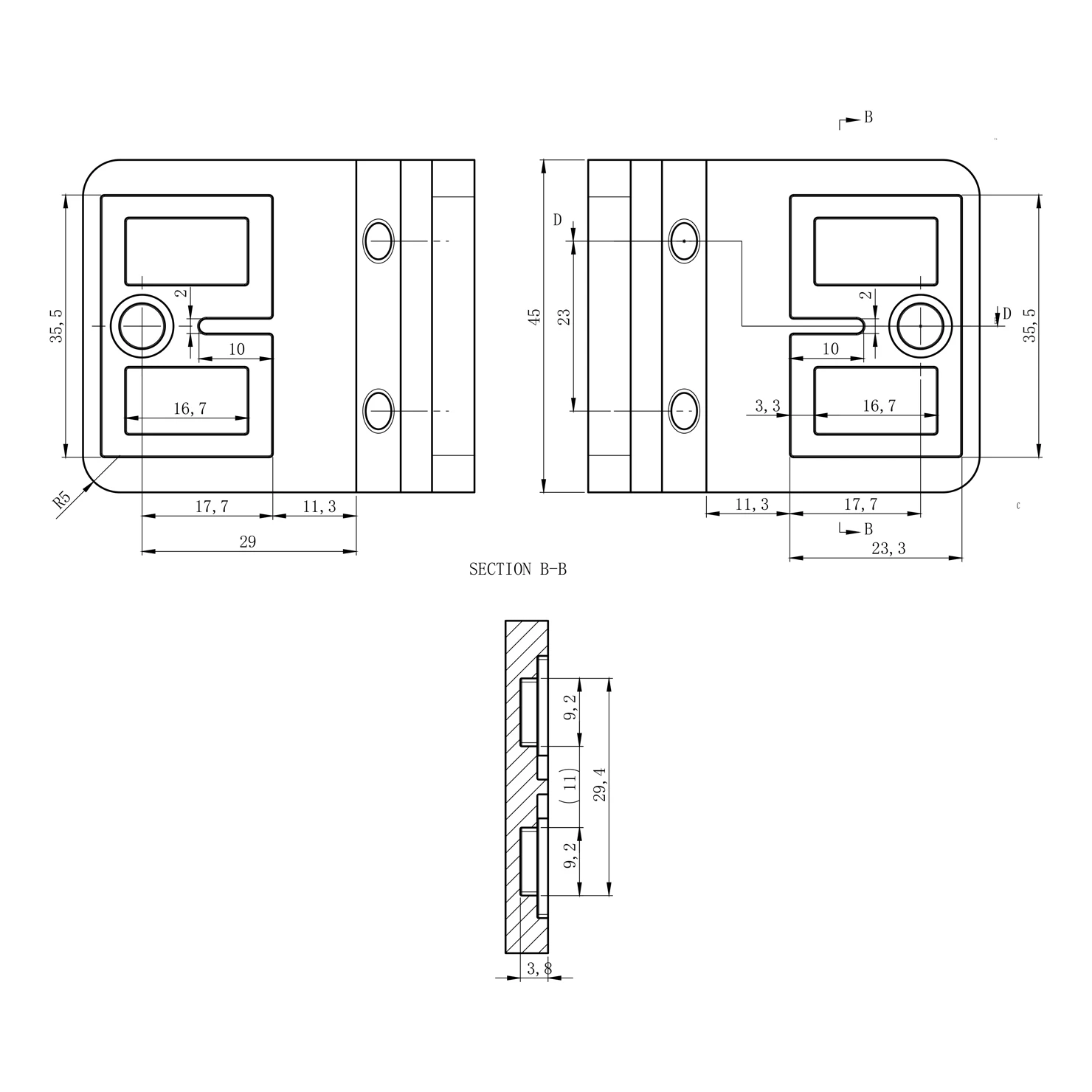

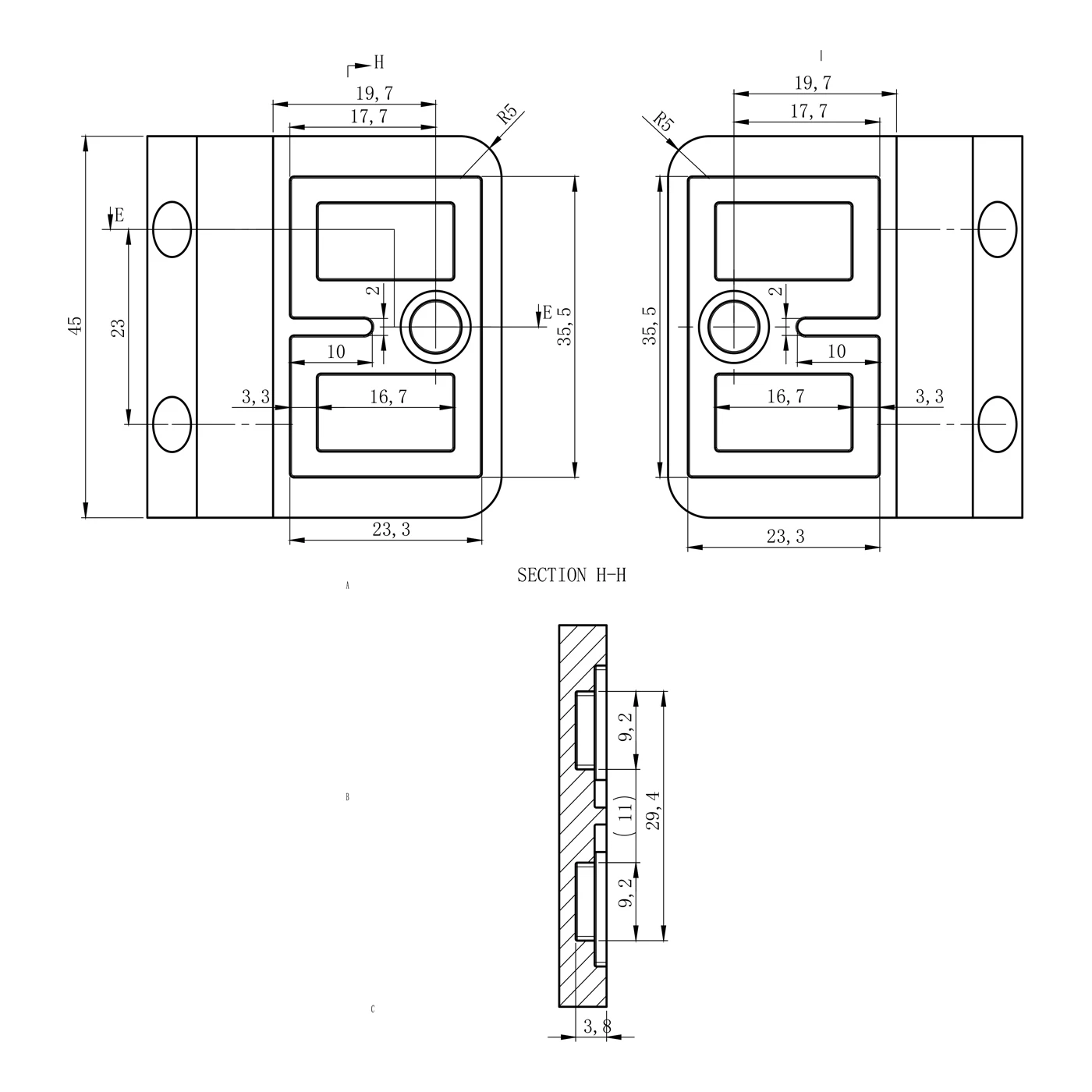

Dichtungssitze (Innenansichten):

Kompatibilität und Montage

Der Halter ist für Glas mit einer Dicke von 6 mm bis 10,76 mm geeignet – sowohl für ESG als auch für VSG. Je nach gewählter Glasdicke sind passende Gummidichtungen zu wählen, die eine optimale Passung und eine sichere Fixierung des Glases im Halter gewährleisten. Für die Montage werden 2 Sätze Gummidichtungen benötigt, die als separates Zubehör erhältlich sind.

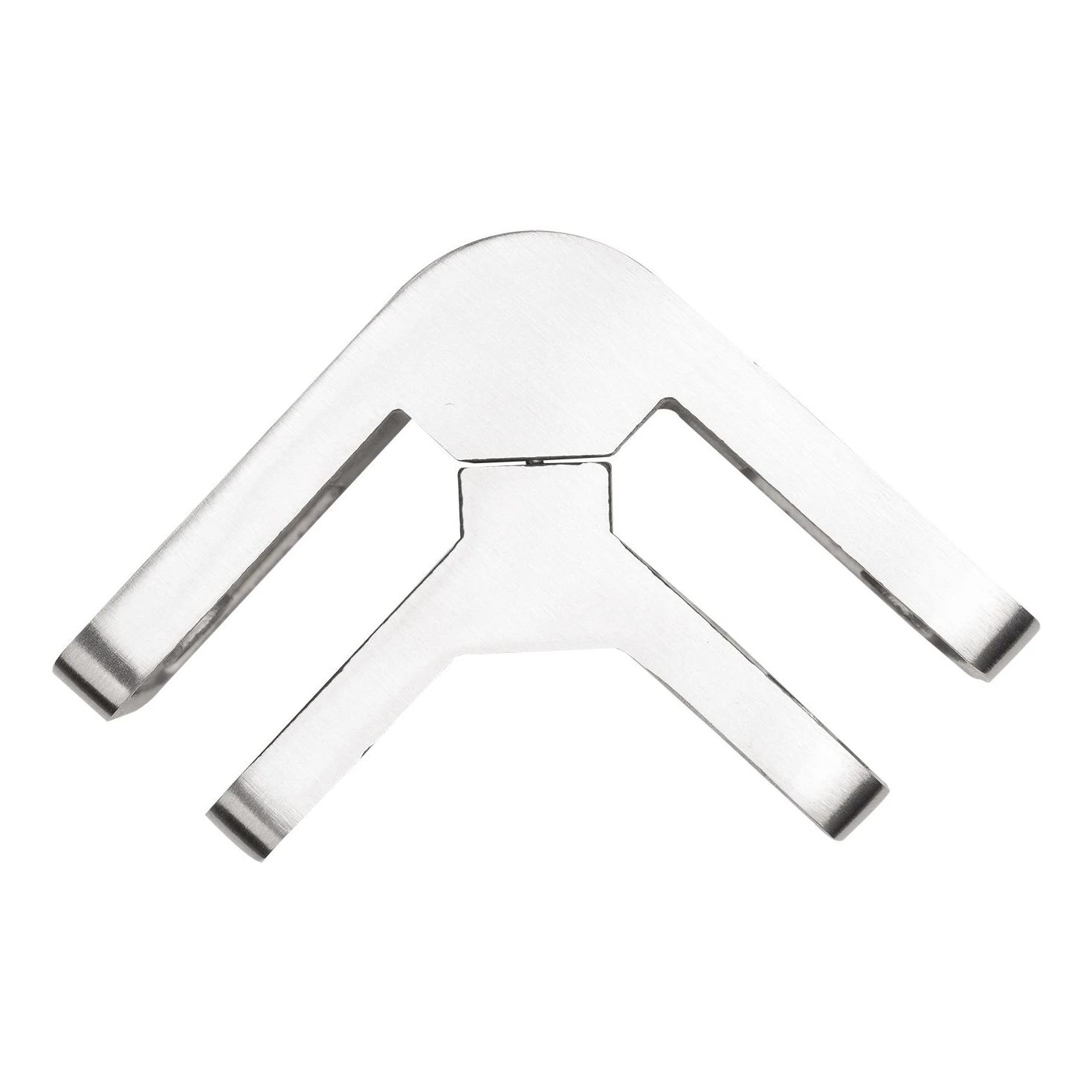

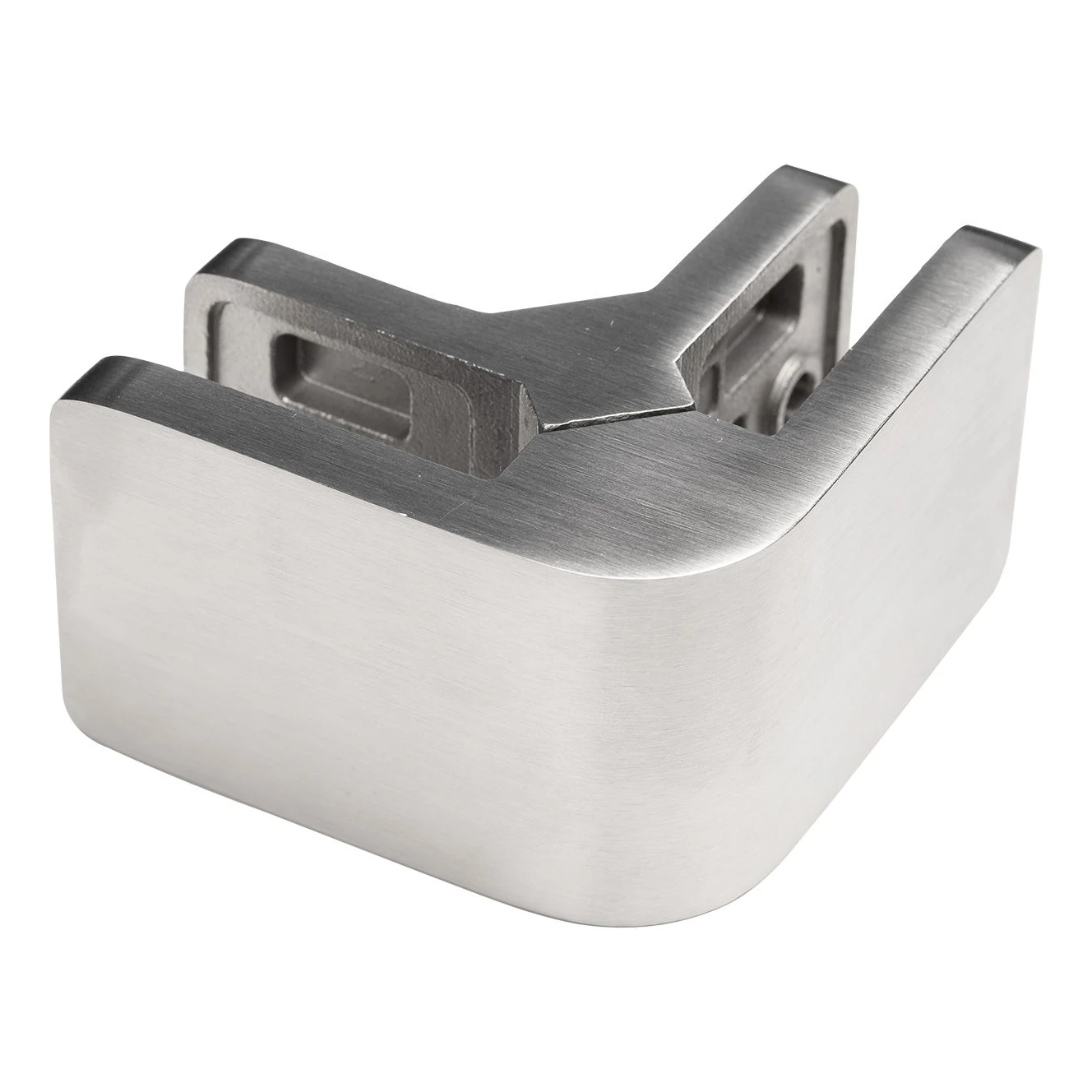

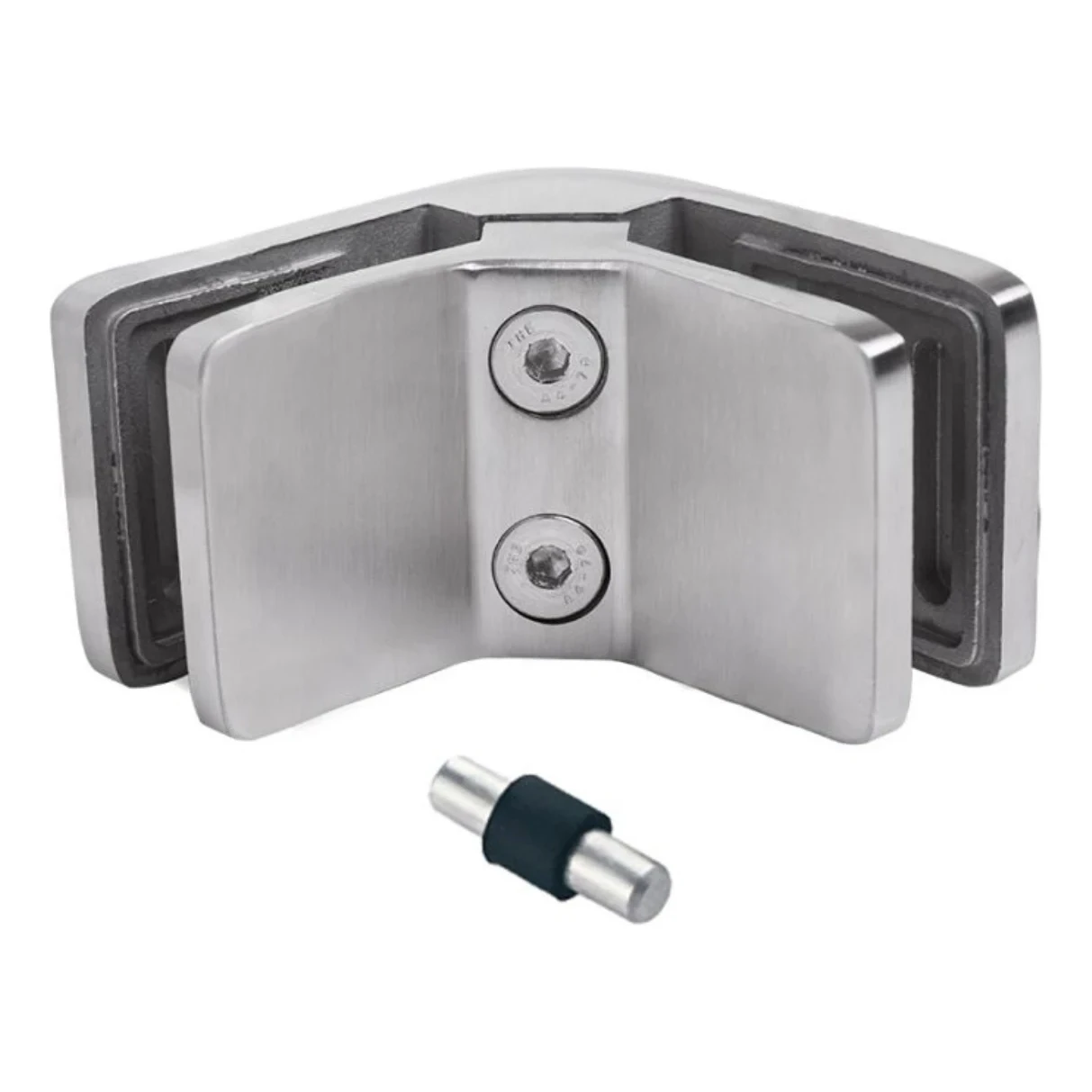

Produktansicht
