Glashalter 6-10,76 mm 50x40x26 mm Pin-System 42,4 mm Zamak roh

Konstruktion und Montage

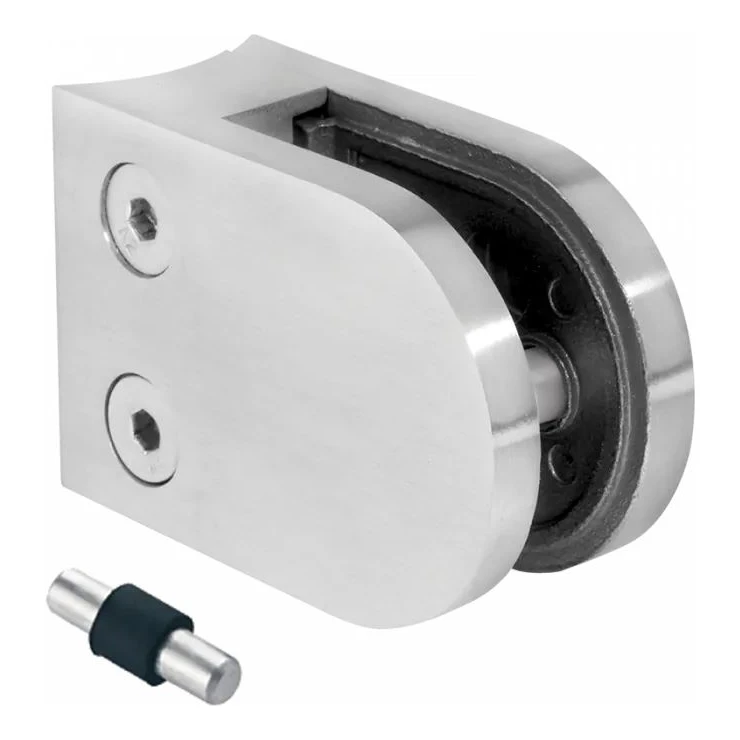

Der Halter wird durch Aufschrauben auf ein Rohr mit einem Durchmesser von 42,4 mm montiert. Die Montageöffnung mit einem Durchmesser von ø8,5 mm und einem axialen Versatz von 38 mm von der Vorderseite ermöglicht eine präzise Positionierung am Pfosten. Im Lieferumfang ist ein Sicherungspin enthalten, der den Halter am Rohr stabilisiert und ein Verdrehen verhindert. Inbusschrauben ermöglichen die Anpassung des Glasanpressdrucks ohne Demontage des gesamten Halters, was die Montagearbeiten und eventuelle Wartungsarbeiten erheblich beschleunigt.

Die Oberfläche des Halters ist roh (unlackiert), was eine beliebige Oberflächenbehandlung ermöglicht – empfohlen wird eine Pulverbeschichtung, mit der die Farbe individuell an die Projektanforderungen angepasst werden kann.

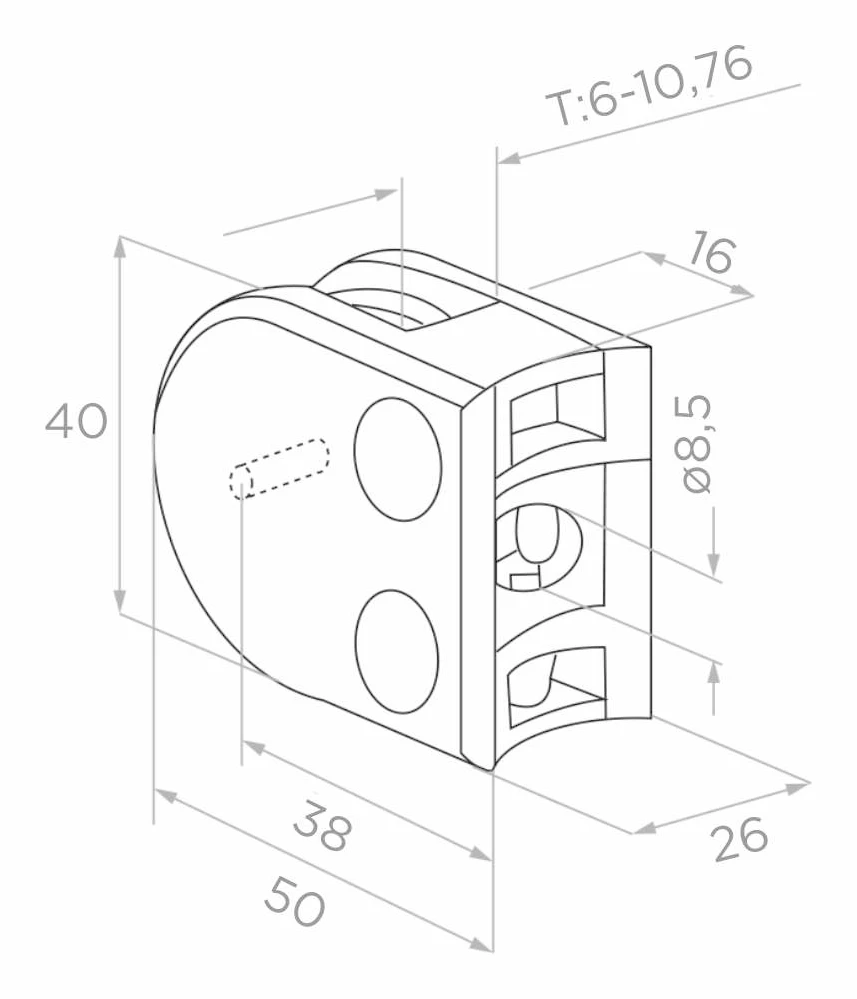

Abmessungen und technische Parameter

Gummidichtungen – Auswahl

Der Halter erfordert den Einsatz von Gummidichtungen, die entsprechend der Dicke der zu montierenden Glasscheibe ausgewählt werden müssen. Die Dichtungen schützen die Glasscheibe vor Kratzern und sorgen für einen gleichmäßigen Anpressdruck über die gesamte Kontaktfläche. Die Dichtungen sind als separate Zubehörteile erhältlich – beim Zusammenstellen der Bestellung empfiehlt es sich, das Montageset gleich vollständig zusammenzustellen.

Anwendung

Der Halter ist ein universelles Element eines Geländersystems auf Basis eines Rohrs ø42,4 mm. Er eignet sich für die Montage von Glasfüllungen in Geländern auf Balkonen, Terrassen und Treppenhäusern sowie für Zäune und Glastrennwände. Die Möglichkeit, Glas mit einer Dicke von 6 mm (einlagiges Einscheibensicherheitsglas) bis 10,76 mm (laminiertes VSG-Glas) zu verarbeiten, eröffnet ein breites Spektrum an Anwendungsmöglichkeiten.
