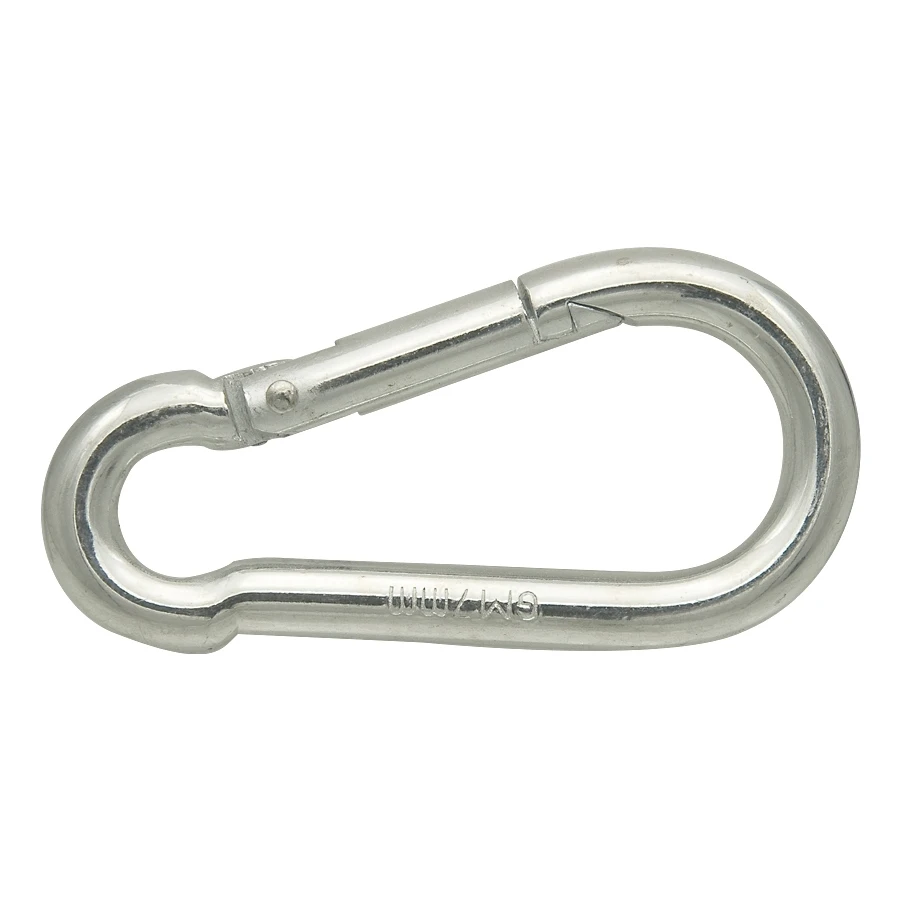

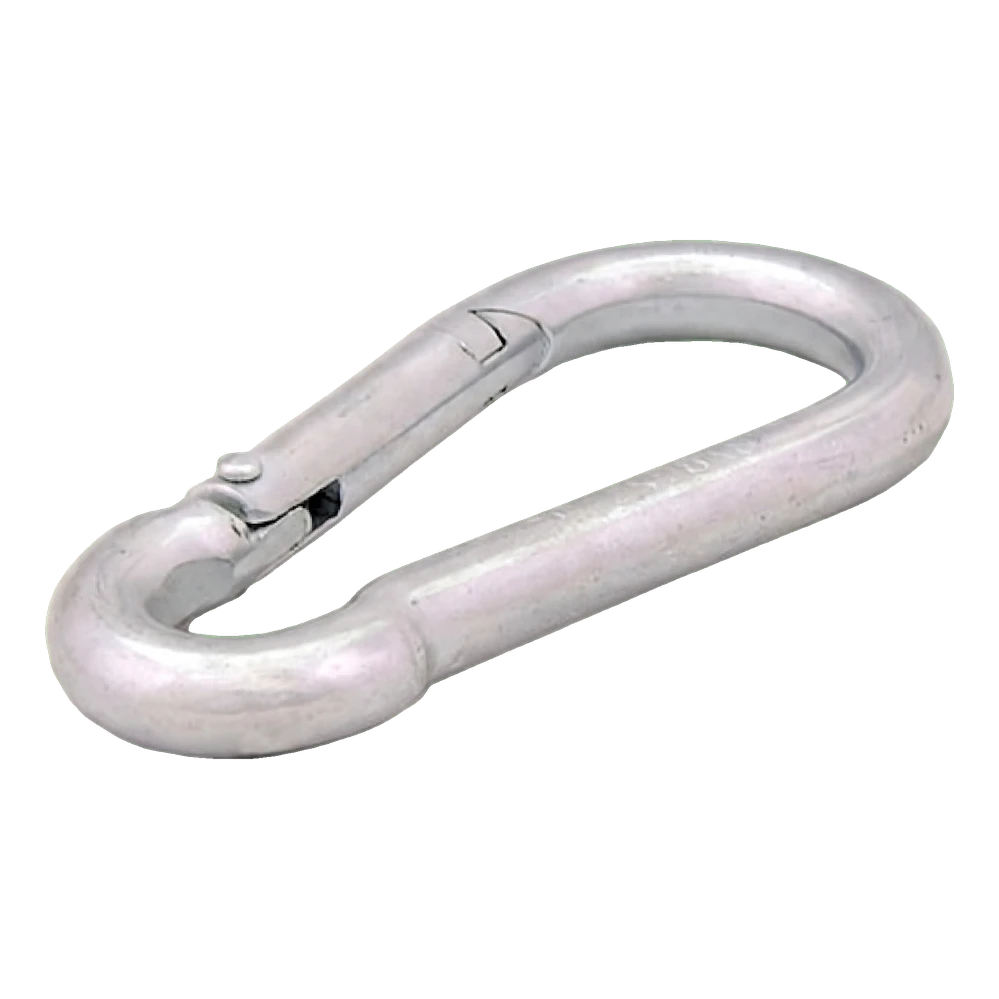

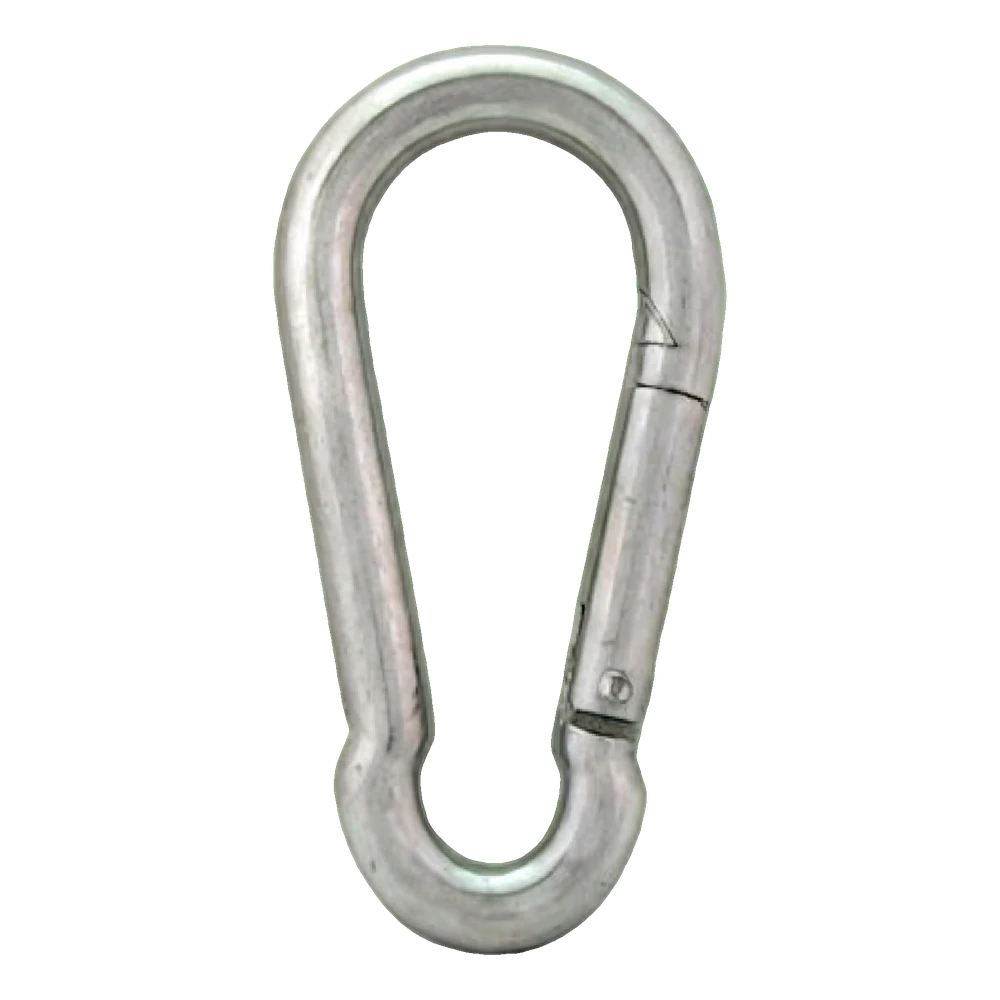

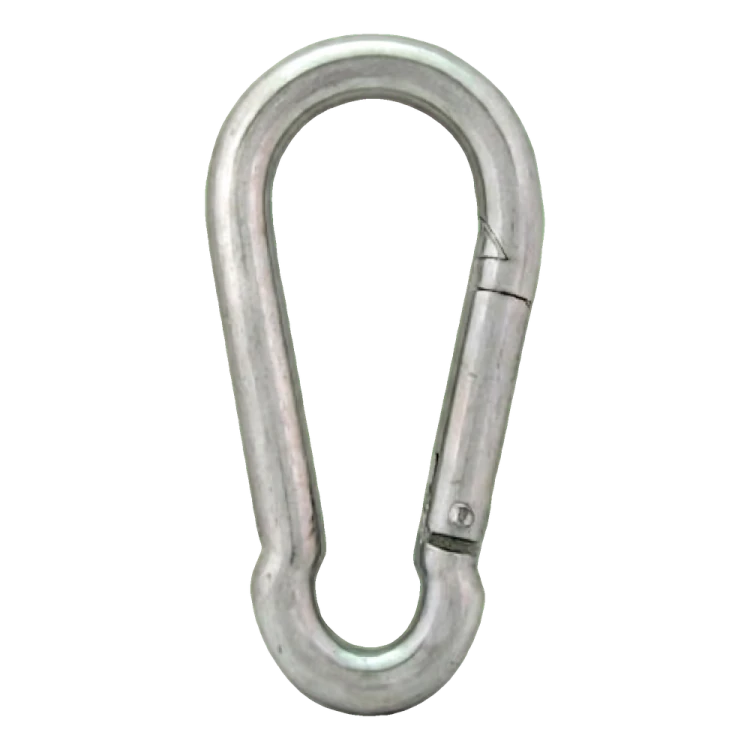

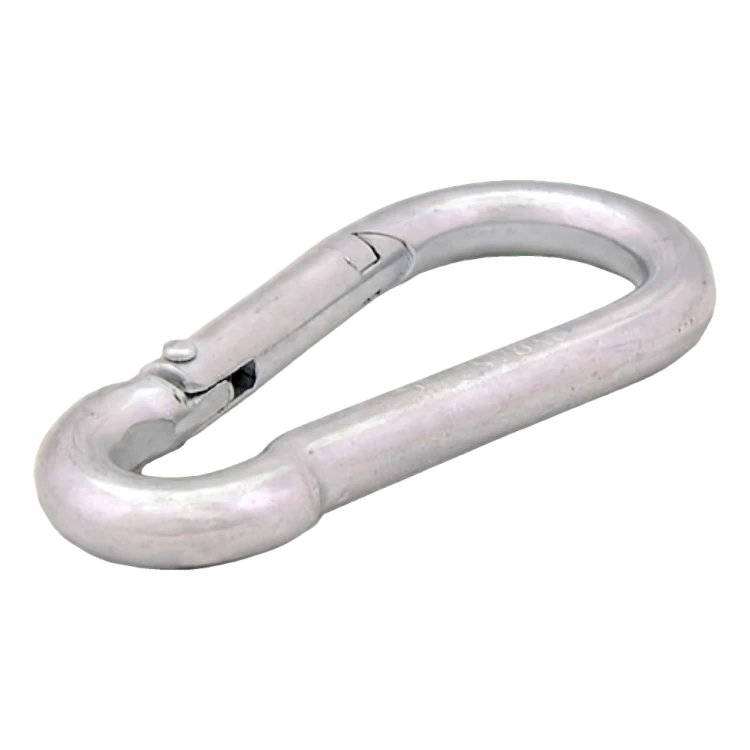

Feuerwehr-Karabinerhaken verzinkt 9×90 mm – DIN 5299 C

Karabinerhaken mit Federschnapper zum schnellen Verbinden von Seilen, Ketten und Zubehör; verzinkter Stahl

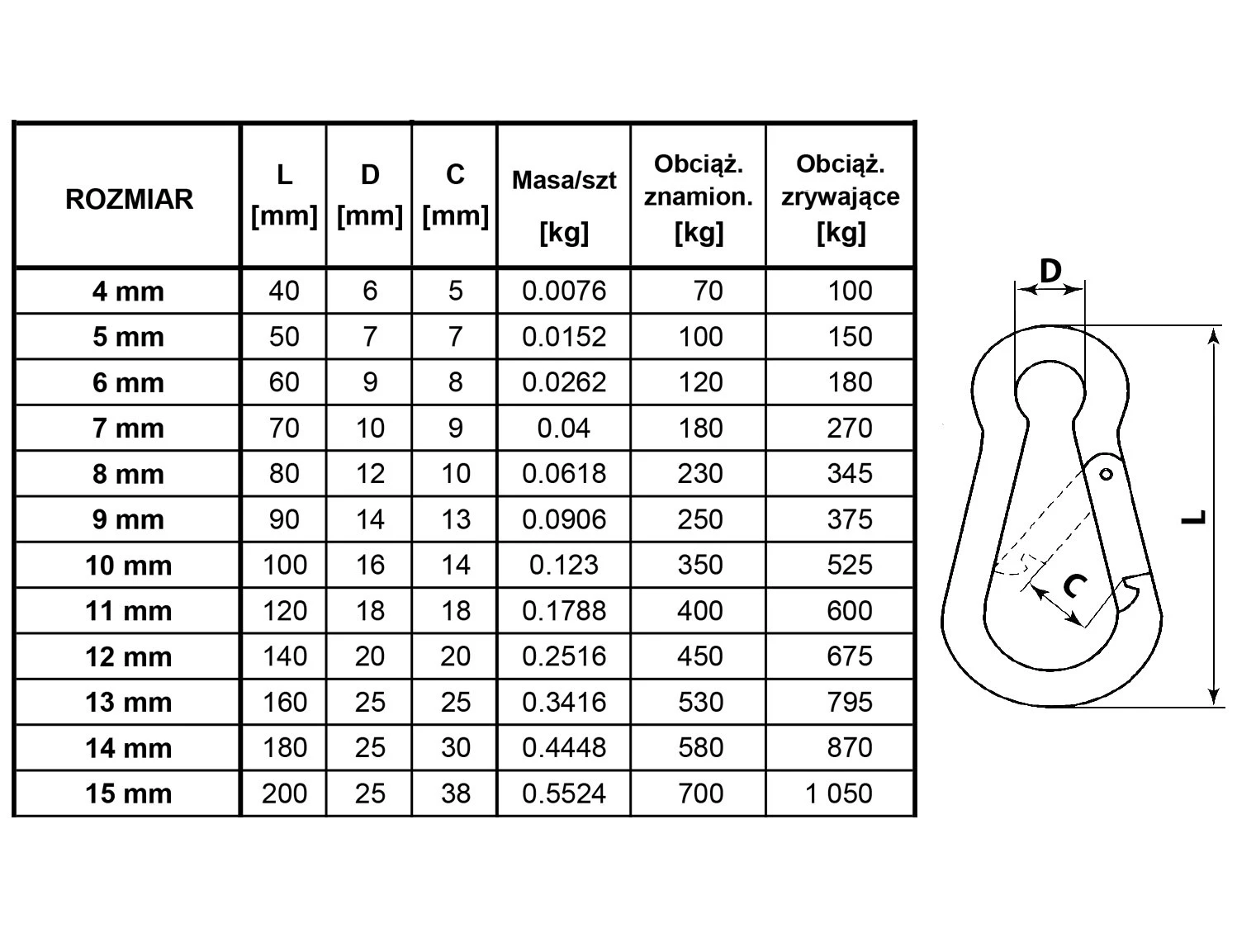

Maßzeichnung in voller Größe öffnen

Über das Produkt

Der Karabinerhaken mit Federschnapper nach DIN 5299 C dient zum schnellen, werkzeuglosen Verbinden und Trennen von Seilen, Schnüren, Ketten, Halterungen und Zubehör.

Die Größe 9 × 90 mm bezeichnet den Drahtdurchmesser d = 9 mm und die Gesamtlänge L = 90 mm. Das Maß D = 14 mm gibt die lichte Weite der Öse an und C = 13 mm die Schnapperöffnung. Prüfen Sie, ob das einzuhängende Teil (Öse, Kettenglied oder Seil) durch diese Öffnung passt. Wählen Sie den Karabinerhaken entsprechend der zulässigen Arbeitslast von 250 kg und überschreiten Sie diesen Wert nicht. Prüfen Sie nach dem Einhängen, ob der Schnapper selbstständig zurückgekehrt ist und an der Nase anliegt.

Werkstoff: Stahl C10. Beschichtung: verzinkt. Die Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Die zulässige Arbeitslast gilt bei Belastung entlang der Längsachse des Karabinerhakens; eine seitliche Belastung des Schnappers verringert die Tragfähigkeit. Die Bruchlast beträgt 375 kg und ist nicht mit der zulässigen Arbeitslast gleichzusetzen. Der Karabinerhaken ist weder zum Heben von Lasten über Personen noch zur Personensicherung bestimmt.

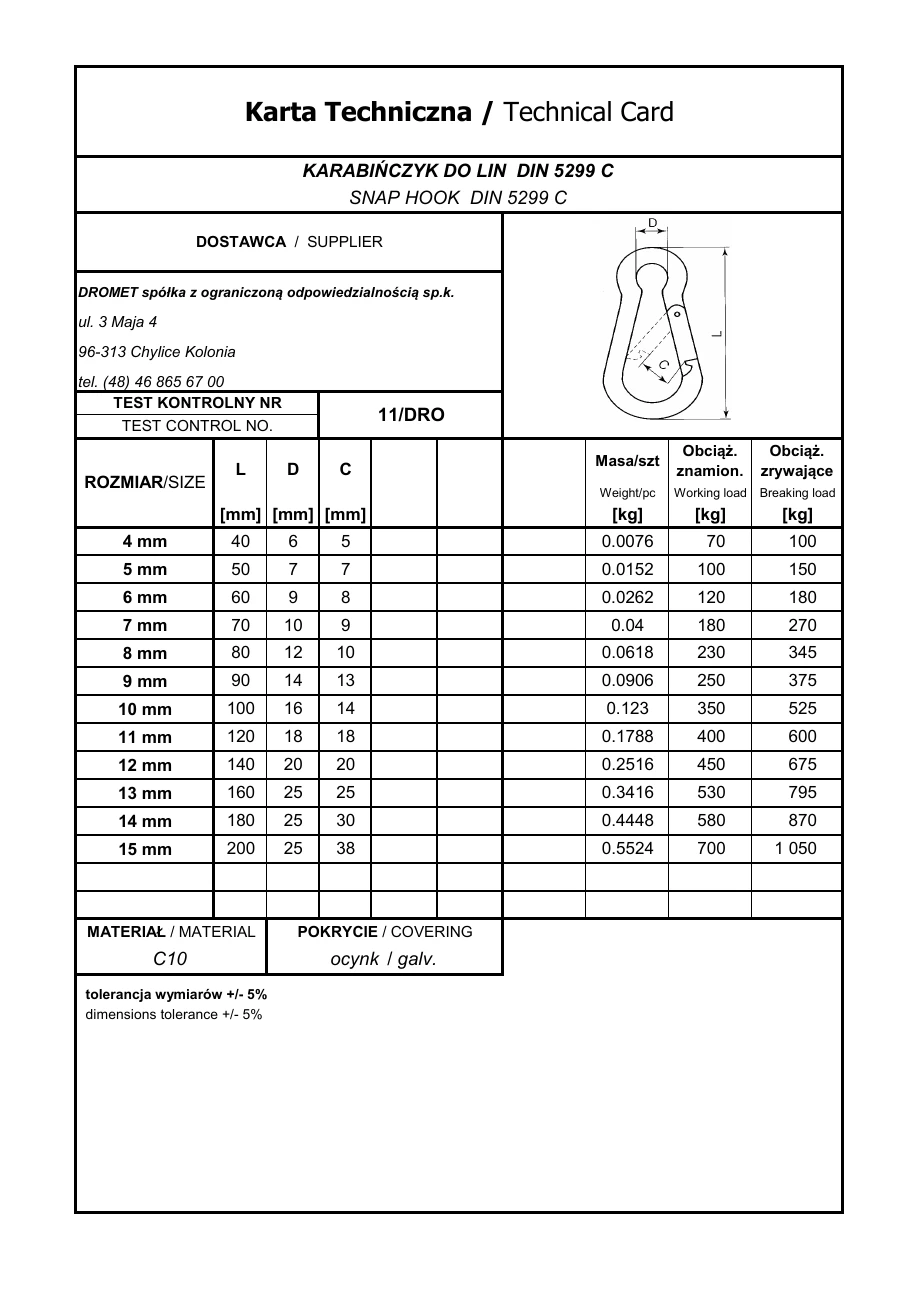

Abmessungen laut Datenblatt

Werkstoff und Festigkeit

Verkaufseinheit

Auswahl und Montage

• ✓Wählen Sie den Karabinerhaken entsprechend der Belastung – überschreiten Sie die zulässige Arbeitslast von 250 kg nicht.
• ✓Prüfen Sie, ob das einzuhängende Teil (Öse, Kettenglied oder Seil) durch die Schnapperöffnung C = 13 mm passt.
• ✓Prüfen Sie nach dem Einhängen, ob der Schnapper selbstständig zurückgekehrt ist und an der Nase anliegt.
