SCHNEIDER ELECTRIC

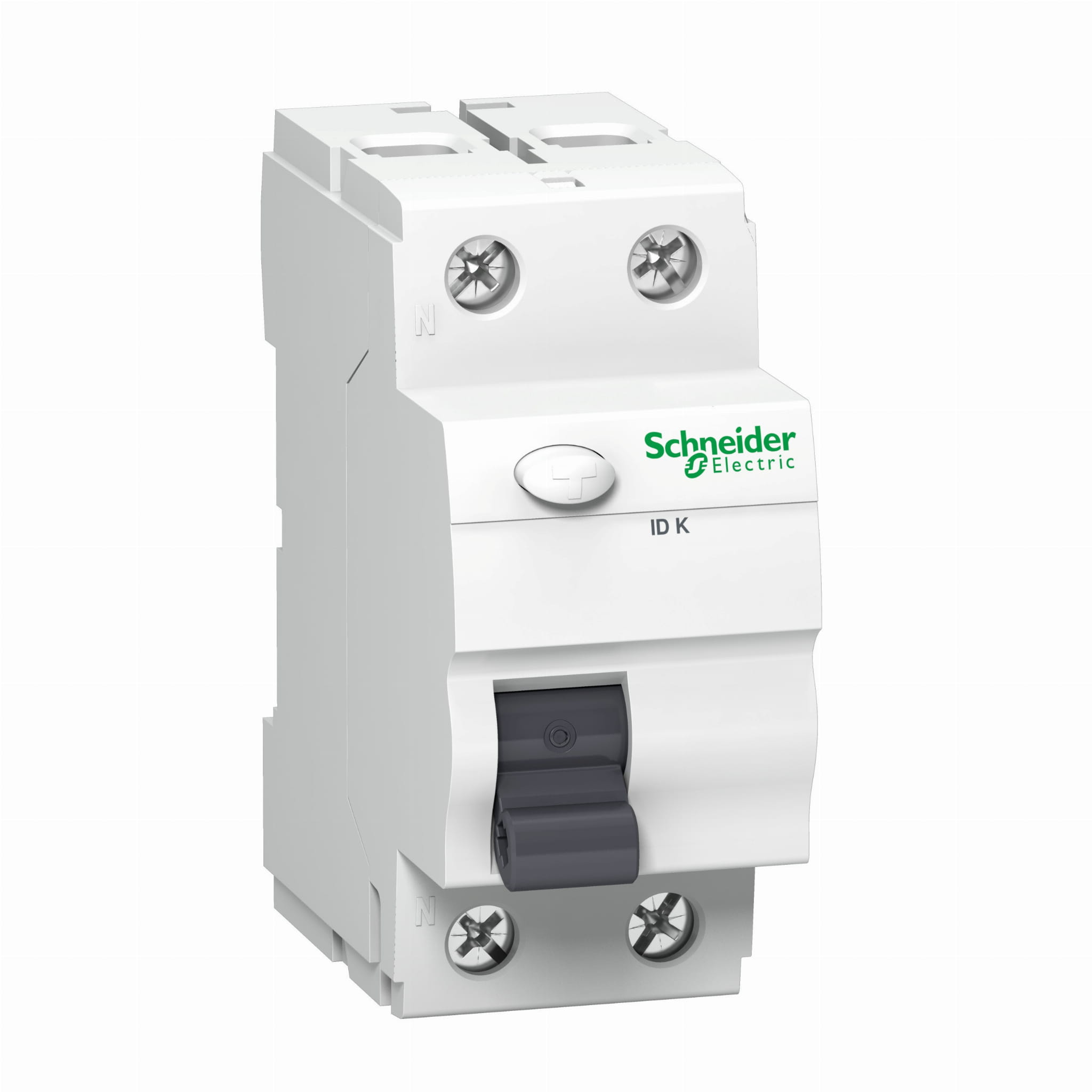

Fehlerstromschutzschalter 2P 25A 30mA Typ AC IDK-25-2-30-AC A9Z05225 SCHNEIDER ELECTRIC

Zum Produkt-Feedback

Fehlerstromschutzschalter 2P 25A 30mA Typ AC IDK-25-2-30-AC A9Z05225 von SCHNEIDER ELECTRIC bietet Schutz vor elektrischen Schlägen in elektrischen Montagen, indem es wirksam auf sinusförmige und gleichgerichtete Impulsströme anspricht.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 19,20 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

Variante wählen:

Einzelne Varianten können preislich abweichen

Wählen Sie die Menge und Größe der Verpackung

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] wylaczniki-roznicowopradowe #91

  • Schaltertyp Fehlerstrom
  • Polzahl 2P
  • Nennstrom [A] 25A
  • Fehlerstrom [mA] 30 mA
  • Auslösecharakteristik AC
  • Kurzschlussleistung [kA] 6 kA
  • Marke SCHNEIDER ELECTRIC
  • Überstromauslöser B

Beschreibung

Fehlerstromschutzschalter 2P 25A 30mA Typ AC IDK-25-2-30-AC A9Z05225 SCHNEIDER ELECTRIC

Fehlerstromschutzschalter 2P 25A 30mA Typ AC IDK-25-2-30-AC A9Z05225 von SCHNEIDER ELECTRIC bietet Schutz vor elektrischen Schlägen in elektrischen Montagen, indem es wirksam auf sinusförmige und gleichgerichtete Impulsströme anspricht.

Das Gerät verfügt über doppelt gecrimpte Klemmen an der Unterseite (Schiene + Draht), was eine sichere Verbindung garantiert. Zur Erleichterung der Schablonierung mit Überstromschutzschaltern ist die Spur N auf der linken Seite angebracht. Das Gerät ist mit einer Kontrolltaste "T" zur Überprüfung des korrekten Betriebs ausgestattet.

Grundlegende Parameter

Produktpalette
Acti 9
Produktname
Acti9 ID K
Produkt- oder Komponententyp
Fehlerstrom-Schutzschalter (RCCB)
Abgekürzter Gerätename
ID K
Polige Beschreibung
2P
Neutralstellung
LINKS
[In] Nennstrom
25 A
Netz Typ
Wechselstrom (AC)
Empfindlichkeit gegenüber Ableitstrom
30 mA
Fehlerstromschutz-Verzögerungszeit
Verzögerungsfrei
Differentialstromschutzart
AC-Typ
Gütezeichen
VDE

Ergänzende Parameter

Position des Geräts im System
Ausgang
Netzfrequenz
50/60 Hz
[Ue] Nenn-Schaltspannung
220...240 V Wechselstrom (AC) 50 Hz
Auslösetechnik des Differenzstromgerätes
Spannungsunabhängig
Nenn-Einschalt- und Ausschaltvermögen
Idm 500 A Im 500 A
Bedingter Nennkurzschlussstrom
GL63: Inc 4,5 kA K60: Inc 6 kA
Bemessungsisolationsspannung [Ui]
440 V Wechselstrom (AC) 50 Hz
Bemessungsisolationsspannung [Uimp]
4 kV
Anzeige der Kontaktstellung
NEIN
Art der Steuerung
Hebel
Montagemethode
Einrastbar
Montage Basis
DIN-Schiene
Breite in Modulen 9 mm
4
Höhe
81 mm
Breite
36 mm
Tiefe
68 mm
Produkt Gewicht
0,18 kg
Farbe
Weiß
Mechanische Beständigkeit
5000 Zyklen
Elektrische Festigkeit
AC-1: 2000 Zyklen
Länge des isolierten Bandes
14 mm für Auf- oder Abwärtsverbindung
Anzugsdrehmoment
3,5 N.m nach oben oder unten
Normen
EN/IEC 61008-1 EN/IEC 61008-2-1
Schutzgrad Ip
IP20 gemäß IEC 60529 IP40 (modulares Gehäuse) gemäß IEC 60529
Grad der Verschmutzung
2
Elektromagnetische Verträglichkeit
8/20 μs impulsfest, 200 A nach EN/IEC 61008-1
Umgebungstemperatur für den Betrieb
-5…40 °C
Umgebungstemperatur für die Lagerung
-30…70 °C

Verfügbare Konfiguration

Produkt-Code

Katalog-Nr.
EAN
Modell
GPV-401-83
next arrow image
A9Z05225/SCH
3606480473883
IDK-25-2-30-AC
