Erdungsklemme 2-plattig für Rundleiter Fi14–20 mm und Flachleiter bis 40 mm
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

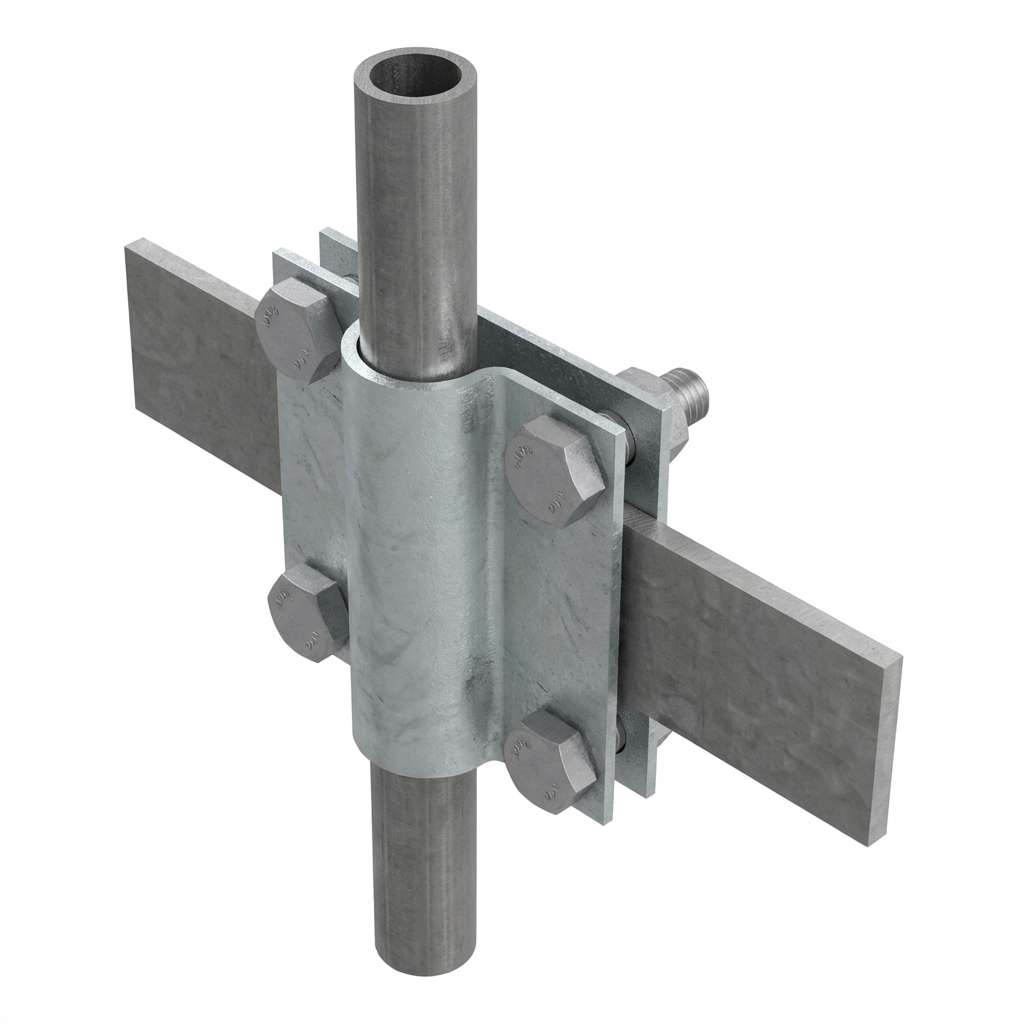

2-Platten-Erdungsverbinder für Rundleiter Ø14–20 mm und Flachleiter bis 40 mm
Der 2-Platten-Erdungsverbinder ist ein zuverlässiges Element der Blitzschutz- und Erdungsanlage, das für die Herstellung von Kreuzverbindungen zwischen Rundleitern mit einem Durchmesser von 14 bis 20 mm sowie Flachleitern mit einer Breite bis 40 mm konzipiert wurde. Dank der soliden Zweiplatten-Konstruktion gewährleistet er einen dauerhaften und sicheren elektrischen Kontakt unter allen Witterungsbedingungen.
Hohe Korrosionsbeständigkeit — der Verbinder ist aus elektrolytisch verzinktem Stahl gefertigt. Das spezielle Verzinkungsverfahren in Kombination mit einer Polymerdichtung bietet höchsten Korrosionsschutz, bestätigt durch unabhängige Laborprüfungen. Das bedeutet jahrelangen störungsfreien Betrieb selbst in anspruchsvollen Außenumgebungen.
Das Produkt wurde gemäß der Norm EN 62561-1 geprüft und in die Klasse H2 eingestuft – es ist für die Übertragung von Blitzimpulsströmen mit einem Wert von 200 kA ausgelegt. Dies garantiert Sicherheit und Konformität mit den aktuellen Anforderungen der Blitzschutznormen.
Schnelle Montage auf der Baustelle — der Verbinder ist mit vier Schrauben M8×25 ausgestattet, was ein gleichmäßiges Anpressen der Platten und eine stabile Verbindung ohne Spezialwerkzeug ermöglicht. Die einfache Konstruktion sorgt für eine zügige Montage auch bei einer großen Anzahl von Verbindungen.
Technische Daten
- Material: elektrolytisch verzinkter Stahl
- Bereich Rundleiter: Ø14–20 mm
- Bereich Flachleiter: bis 40 mm Breite
- Schrauben: 4× M8×25 (verzinkter Stahl)
- Norm: EN 62561-1, Klasse H2 (200 kA)
- GTIN: 5901832910350
Die Außenabmessungen des Verbinders betragen 50 × 67 mm, was eine kompakte Bauweise bei vollem Funktionsumfang gewährleistet. Die geringe Größe erleichtert die Montage auf engem Raum, z. B. in Revisionsschächten oder an der Erdungsschiene.
Anwendung: Der Verbinder eignet sich überall dort, wo eine dauerhafte Kreuzverbindung zwischen Rund- und Flachleitern in Erdungs-, Blitzschutz- und Potentialausgleichsanlagen erforderlich ist. Der universelle Durchmesser- und Breitenbereich der Leiter ermöglicht den Einsatz eines einzigen Verbindertyps in vielen verschiedenen Konfigurationen.
