Endklemme H40 L50 schwarz lackiert

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.03 kg

Preis / stk.: 0,39 € 0.39

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 0,33 €

zzgl. 19% MwSt., zzgl. Versandkosten

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

Bewertung:

Anbieter: Synerga

Produktcode: PV-03-79

Einem Freund empfehlen

Beschreibung

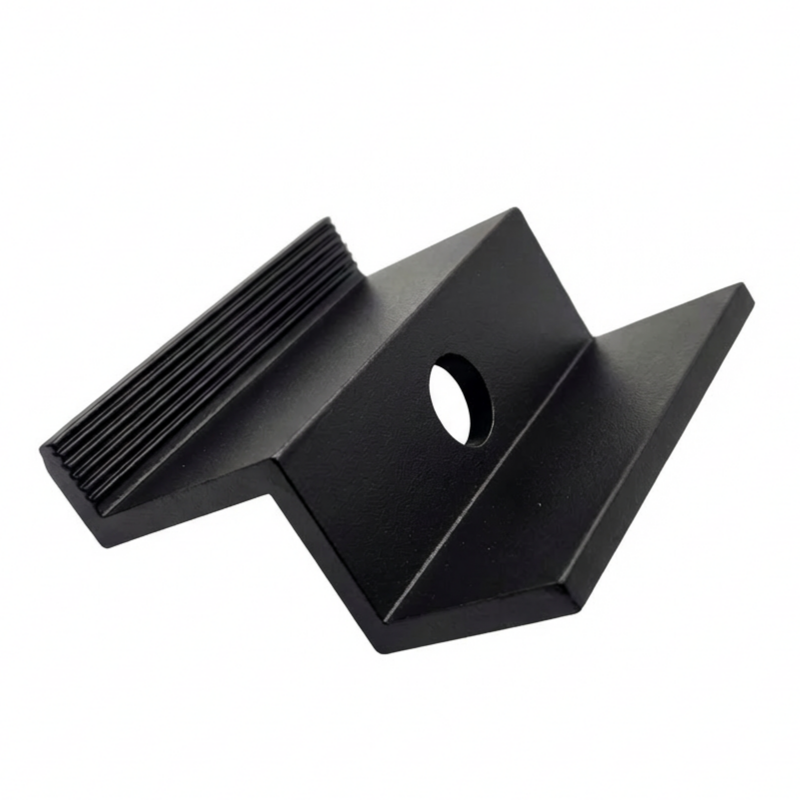

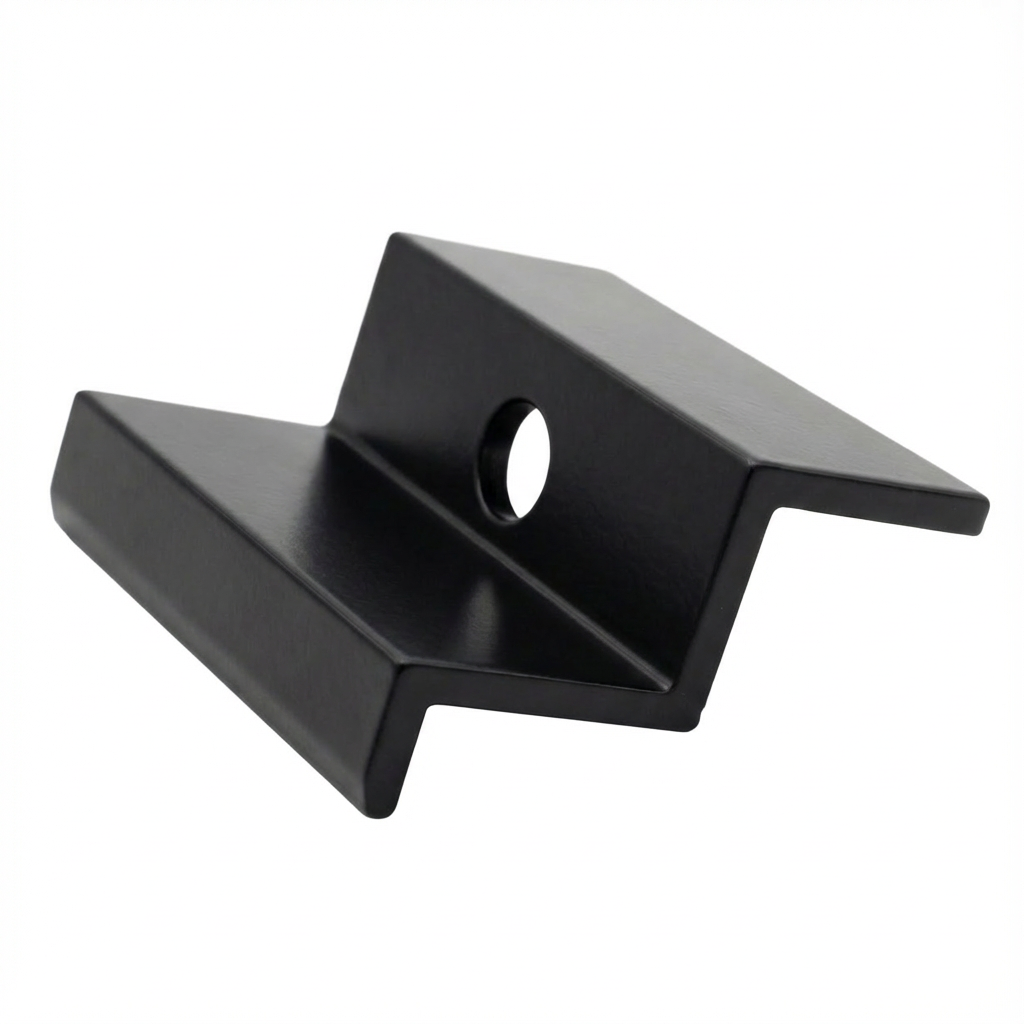

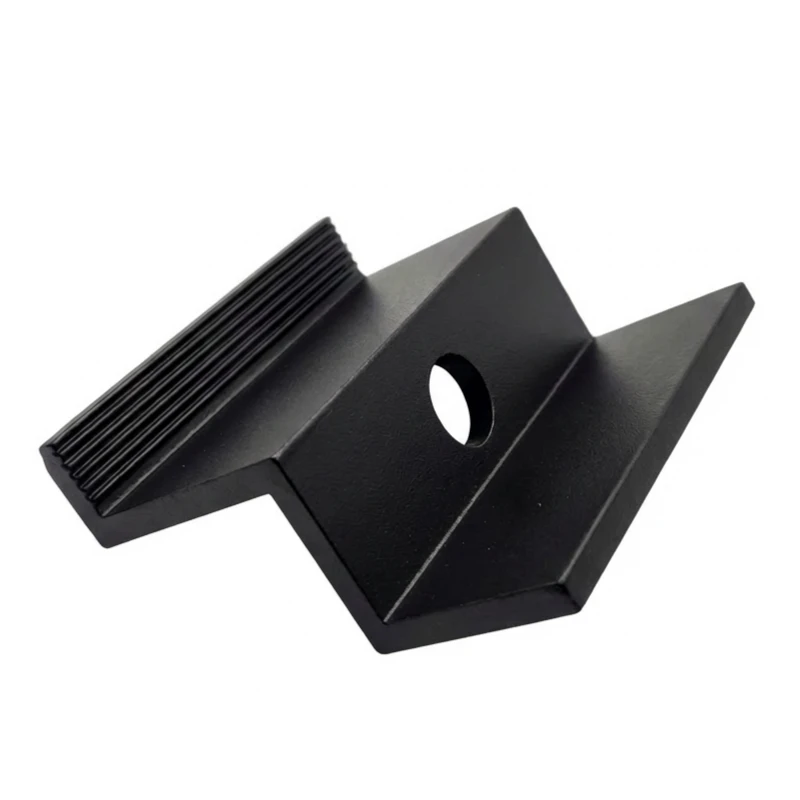

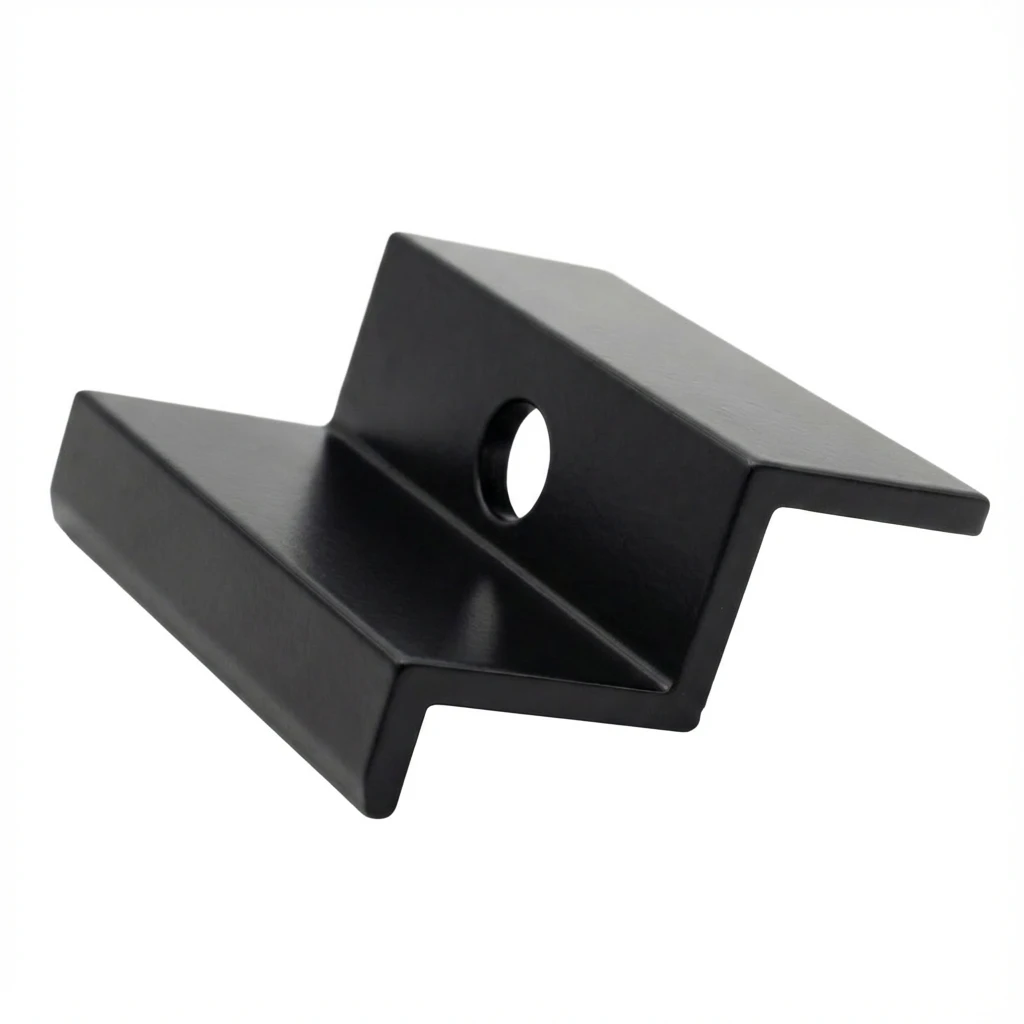

Endklemme H40 L50 - schwarz lackiert mit Pin

Endklemme H40 ist ein professionelles Montageelement zur Befestigung von Photovoltaikmodulen mit einer Rahmenhöhe von 40 mm. Gefertigt aus hochwertigem Aluminium 6063-T66, gewährleistet sie eine dauerhafte und sichere Befestigung der Solarmodule auf der Unterkonstruktion. Die Oberfläche des Elements verfügt über eine schwarze Lackierung, die zusätzlichen Schutz vor Witterungseinflüssen bietet und der Anlage ein ästhetisches Aussehen verleiht.

Die Endklemme ist ideal für einzeln montierte Module oder für Module an den Randpositionen in einer Reihe.

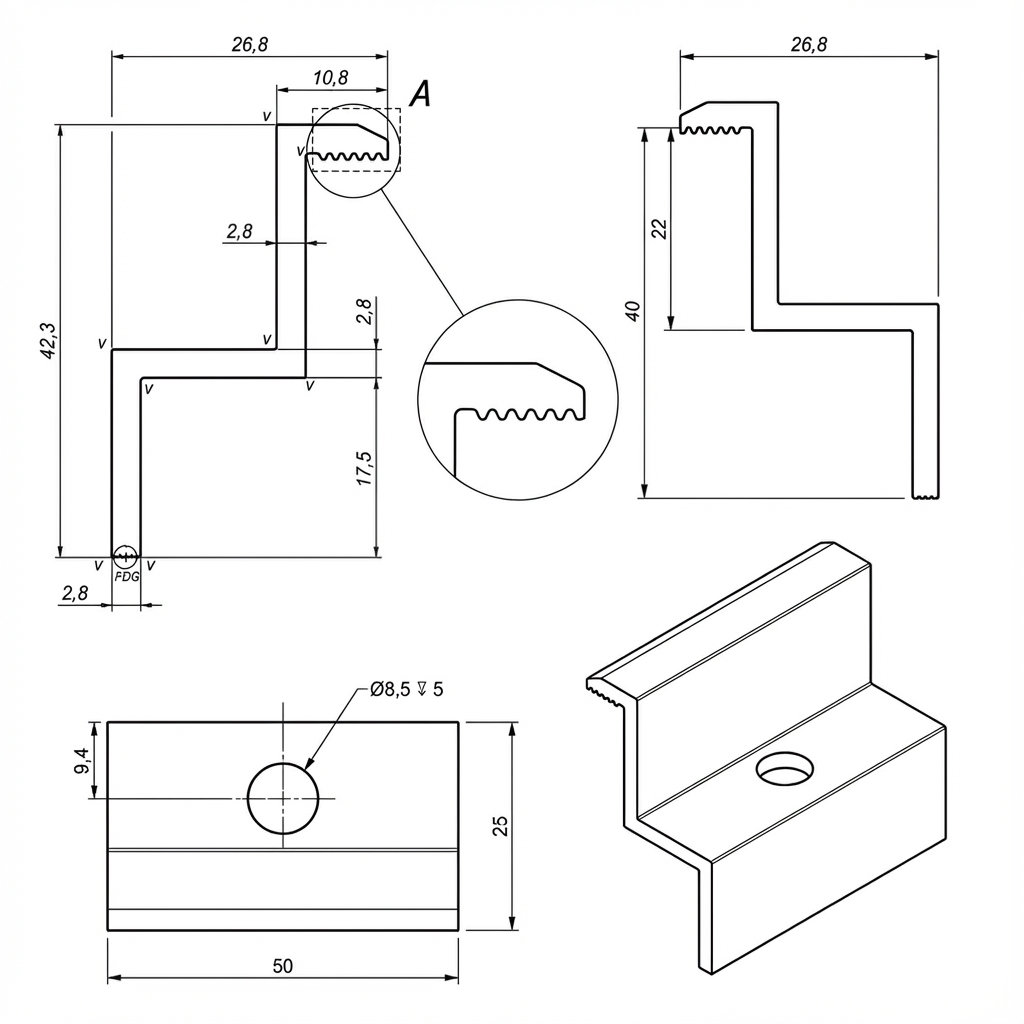

Technische Daten

Modulrahmenhöhe: 40 mm

Gesamthöhe: 42,8 mm

Durchmesser der Montagebohrung: 8,5 (M8)

Material: Aluminium EN AW 6063-T66

Oberfläche: schwarz lackiert

Empfohlenes Anzugsdrehmoment: Wert gemäß Herstellerdokumentation des PV-Moduls

Verwendete Schrauben: M8

Anwendung

Die Endklemme ist ein wesentliches Befestigungselement in Solarmodulanlagen – sie dient zur Befestigung der Randmodule in einer Reihe am Aluminiumprofil. Das Produkt ist für die Montage von Solarmodulen auf Flach- und Schrägdächern vorgesehen. Verwenden Sie die Endklemme zur Befestigung der Module am Anfang und Ende jeder Reihe. Zwischen benachbarten Modulen in einer Reihe sind Mittelklemmen zu verwenden.

Kompatibilität

Aluminiumprofile für Sechskantschrauben

Aluminiumprofile für T-Schrauben

Trapezprofile für Trapezblechdächer

Vorteile

Hochwertiges Material – gefertigt aus Aluminium EN AW 6063-T66, zeichnet sich durch hohe Beständigkeit gegen Witterungseinflüsse aus

Langlebigkeit – hohe Verarbeitungsqualität garantiert dauerhafte Befestigung der Photovoltaikmodulkonstruktion

Korrosionsbeständigkeit – beständig gegen äußere Einflüsse und Korrosion

Mechanische Festigkeit – beständig gegen Stöße und mechanische Beschädigungen

Ästhetik – schwarze Lackierung sorgt für attraktives Aussehen der PV-Anlage

Ideal für Einzelmodule – perfekte Lösung für einzeln montierte Module oder Module an Randpositionen in einer Reihe

Montagehinweise

Montieren Sie die Klemme mit Hilfe eines Schiebesteins und einer M8-Schraube

Ziehen Sie die Schraube mit der vom PV-Modulhersteller empfohlenen Kraft an

Für jede Modulreihe werden mindestens vier Endklemmen benötigt – zwei am Anfang, zwei am Ende der Modulreihe

Lieferumfang Endklemme H40. Hinweis: Schrauben, Muttern und Schiebemuttern sind separat zu erwerben.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Technische Daten

Klemmentyp	Endklemme
Panelstärke [mm]	40
Farbe	Schwarz
Erdungsstift	Nein
Zubehör	Ohne Zubehör

Sicherheit

hoch
