Endklemme H35 L50 - roh mit Erdungsstift

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.03 kg

Preis / stk.: 0,50 € 0.50

inkl. 19% MwSt., zzgl. Versandkosten

Nettopreis / stk.: 0,42 €

zzgl. 19% MwSt., zzgl. Versandkosten

Menge stk.

Gesamt:

product unavailable

Zur Wunschliste hinzufügen

Bewertung:

Anbieter: Synerga

Produktcode: PV-03-38

Einem Freund empfehlen

Beschreibung

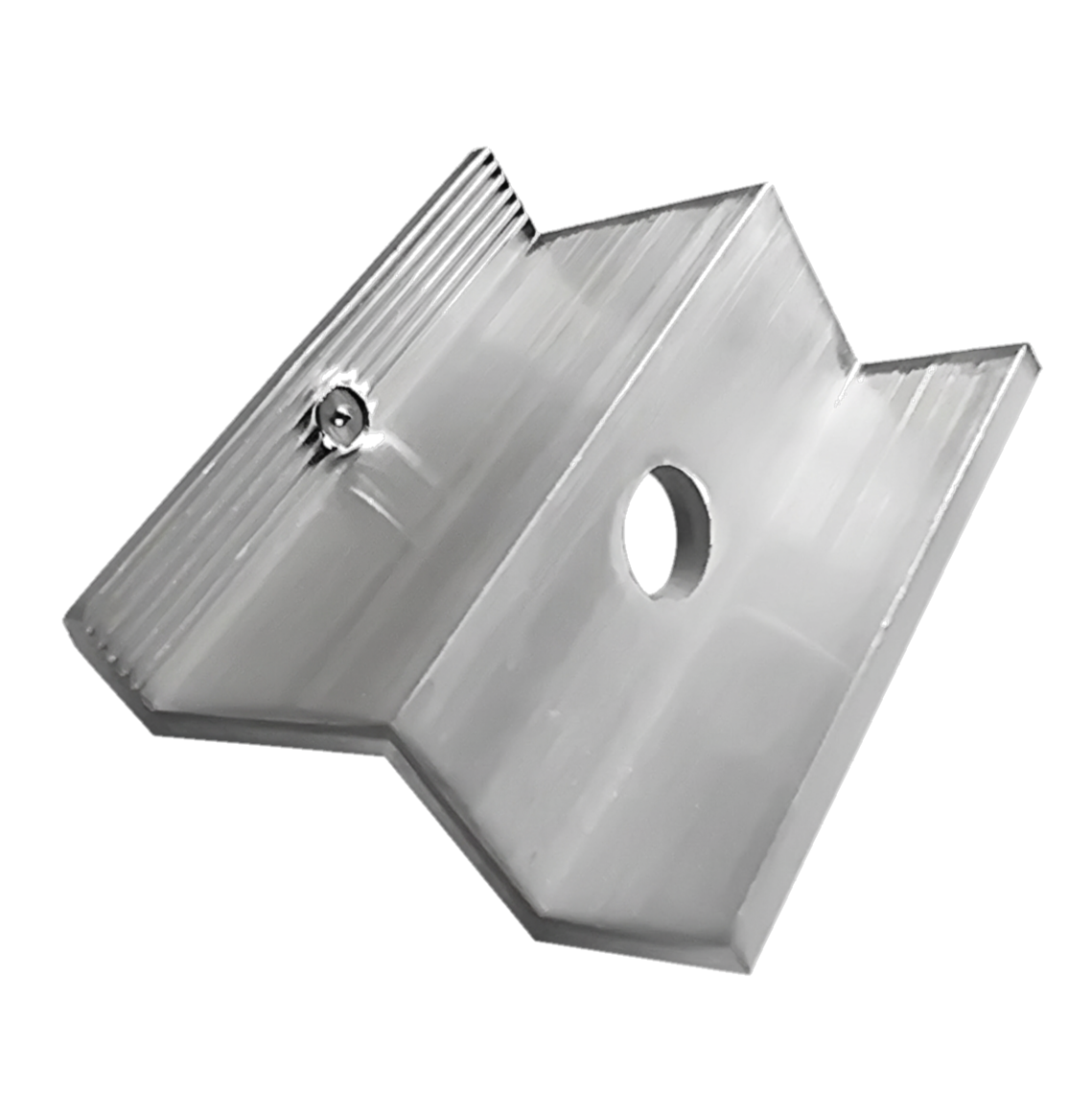

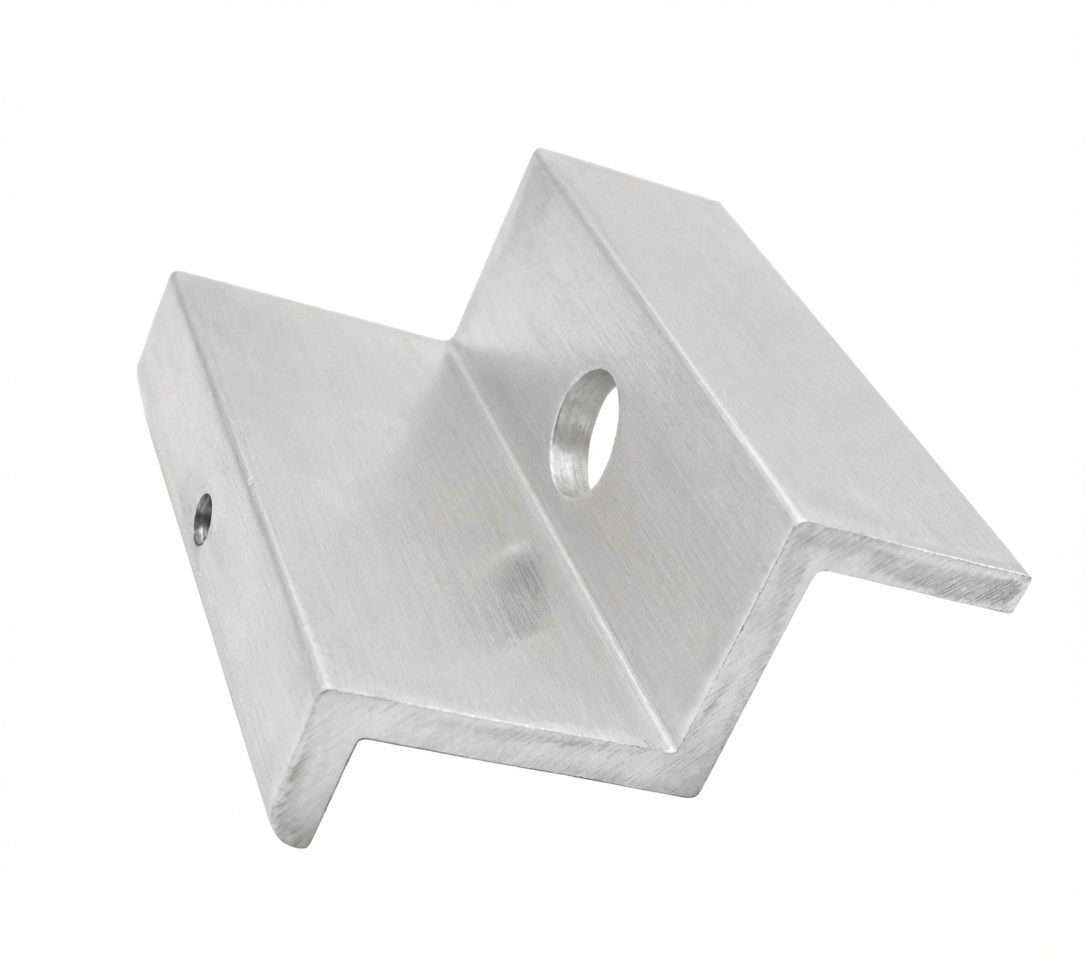

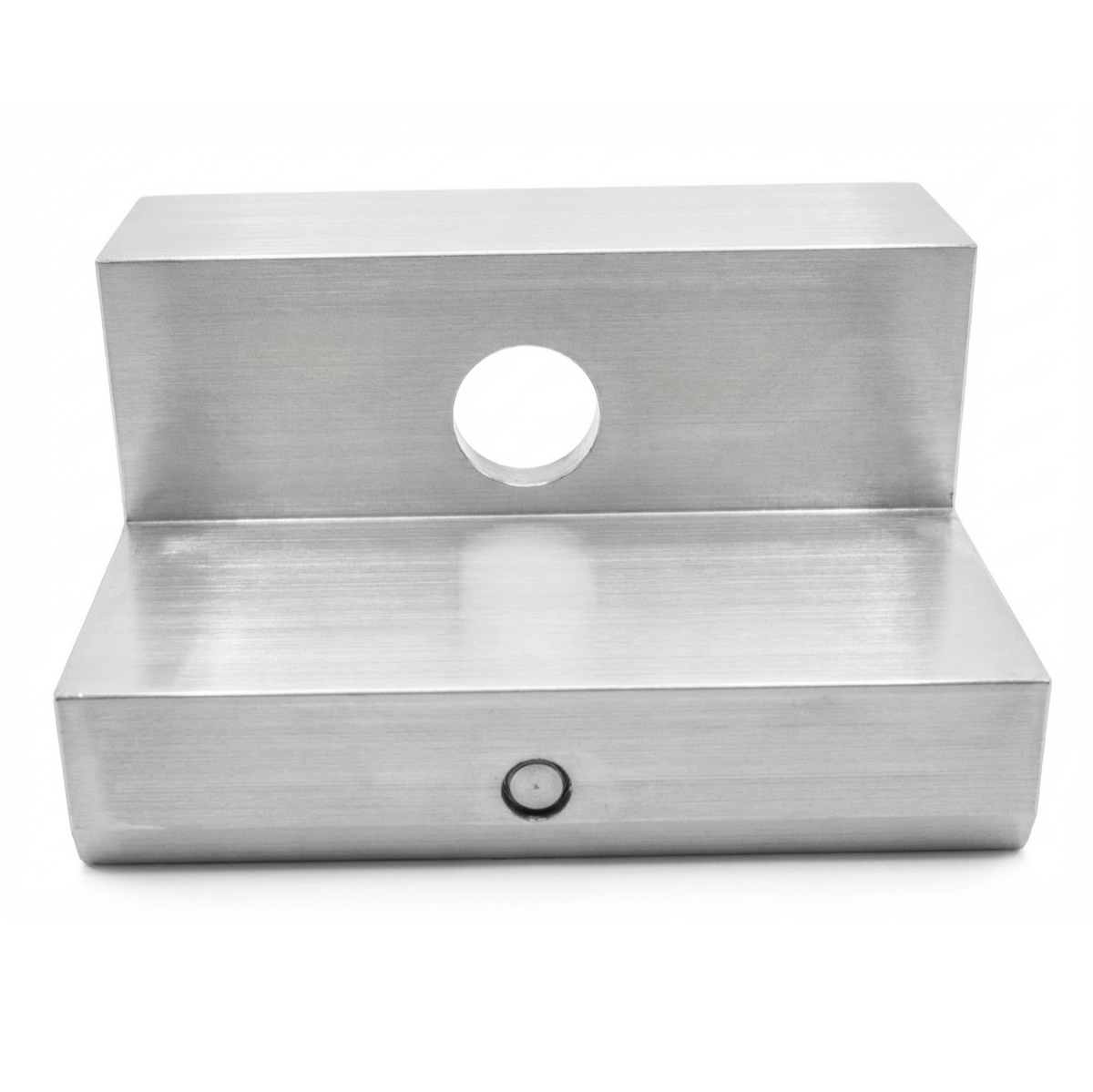

Endklemme H35 L50 - roh mit Erdungsstift

Endklemme H35 mit Erdungsstift ist ein professionelles Montageelement zur Befestigung von Photovoltaikmodulen mit einer Rahmenhöhe von 35 mm. Hergestellt aus hochwertigem Aluminium 6063-T66, gewährleistet sie eine dauerhafte und sichere Befestigung der Solarmodule an der Unterkonstruktion. Die Oberfläche des Elements bleibt roh, ohne zusätzliche Schutzbeschichtungen, was einen präzisen und zuverlässigen Potentialausgleich zwischen den Installationselementen ermöglicht.

Das herausragende Merkmal dieser Klemme ist der integrierte Erdungsstift, der einen schnellen und effektiven Potentialausgleich zwischen dem Photovoltaikmodul und der Unterkonstruktion ermöglicht. Beim Anziehen durchdringt der Stift die eloxierte Schicht des Rahmens und gewährleistet so die Kontinuität der Verbindung. Diese Lösung erleichtert nicht nur die Montage – durch den Wegfall zusätzlicher Erdungsscheiben – sondern verkürzt auch erheblich die Installationszeit und bietet ein hohes Maß an Sicherheit und Effizienz des gesamten Systems.

Diese innovative Lösung unterstützt Blitz- und Überspannungsschutz-Installationen, besonders nützlich in Photovoltaiksystemen. Die Endklemme mit Erdungsstift ist ideal für einzeln montierte Module oder an Randpositionen in einer Reihe.

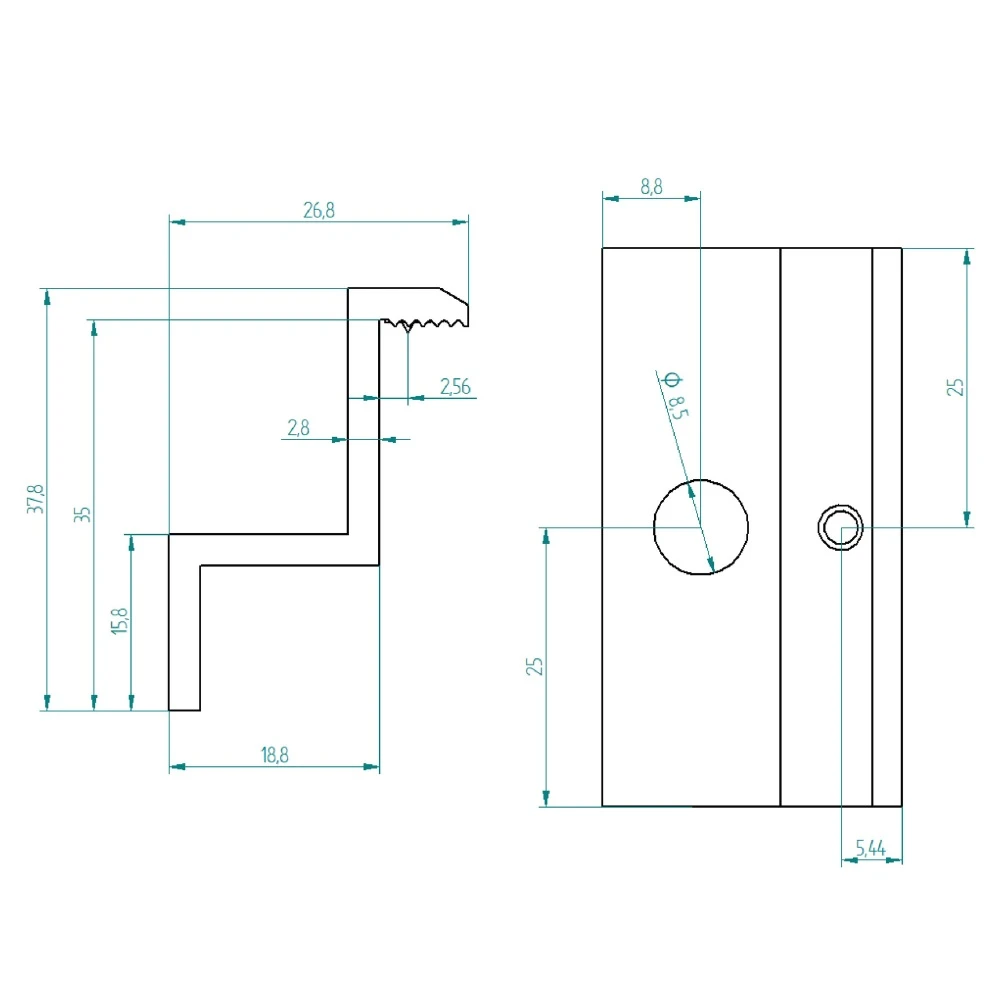

Technische Daten

Modulrahmenhöhe: 35 mm

Gesamthöhe: 37,8 mm

Montageloch-Durchmesser: 8,5 mm (M8)

Material: Aluminium 6063-T66

Oberfläche: roh

Empfohlenes Anzugsmoment: Wert abhängig von der Dokumentation des PV-Modulherstellers

Verwendete Schrauben: M8

Anwendung Die Endklemme ist ein wesentliches Befestigungselement bei der Installation von Solarmodulen – sie dient zur Befestigung der Randmodule in einer Reihe am Aluminiumprofil. Das Produkt ist für die Montage von Solarmodulen auf Flach- und Schrägdächern bestimmt. Verwenden Sie die Endklemme zur Befestigung der Module am Anfang und Ende jeder Reihe. Zwischen benachbarten Modulen in der Reihe sind Mittelklemmen zu verwenden.

Kompatibilität

Aluminiumprofile für Sechskantschrauben

Aluminiumprofile für T-Schrauben

Trapezprofile für Trapezblechdächer

Vorteile

Hochwertiges Material – aus Aluminium 6063-T66 gefertigt, zeichnet sich durch hohe Witterungsbeständigkeit aus

Langlebigkeit – hohe Verarbeitungsqualität garantiert dauerhafte Befestigung der Photovoltaikmodulkonstruktion

Korrosionsbeständigkeit – widerstandsfähig gegen äußere Einflüsse und Korrosion

Mechanische Festigkeit – widerstandsfähig gegen Stöße und mechanische Beschädigungen

Integrierte Erdung – der Erdungsstift eliminiert die Notwendigkeit von Erdungsscheiben, was die Montagezeit verkürzt und den Komfort erhöht

Potentialausgleich – gewährleistet elektrische Kontaktkontinuität zwischen Modul und Unterkonstruktion

Ideal für Einzelmodule – perfekte Lösung für einzeln montierte Module oder an Randpositionen in der Reihe

Montagehinweise

Montieren Sie die Klemme auf der Montageschiene mit Hilfe eines Schiebesteins und einer M8-Schraube

Platzieren Sie das Randmodul im Bereich der Klemme und stellen Sie sicher, dass der Erdungsstift Kontakt mit dem Modulrahmen hat

Ziehen Sie die Schraube gemäß den Empfehlungen des PV-Modulherstellers an

Für jede Modulreihe werden mindestens vier Endklemmen benötigt – zwei am Anfang, zwei am Ende der Modulreihe

Verwenden Sie keine eloxierten oder lackierten Endklemmen mit Stift. In diesem Fall verwenden Sie eine Endklemme ohne Stift sowie ein spezielles Kontaktblech, das zwischen Modulrahmen und Aluminiumprofil montiert wird

Lieferumfang Endklemme H35 mit Erdungsstift. Hinweis: Schrauben, Muttern und Schiebsteine sind separat zu erwerben.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Technische Daten

Klemmentyp	Endklemme
Panelstärke [mm]	35
Farbe	Silber
Erdungsstift	Ja
Zubehör	Ohne Zubehör

Sicherheit

hoch
