End-Pfosten rechts/links Ø 42,4x1060mm AISI304 2 Glashalter bodenmontiert
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

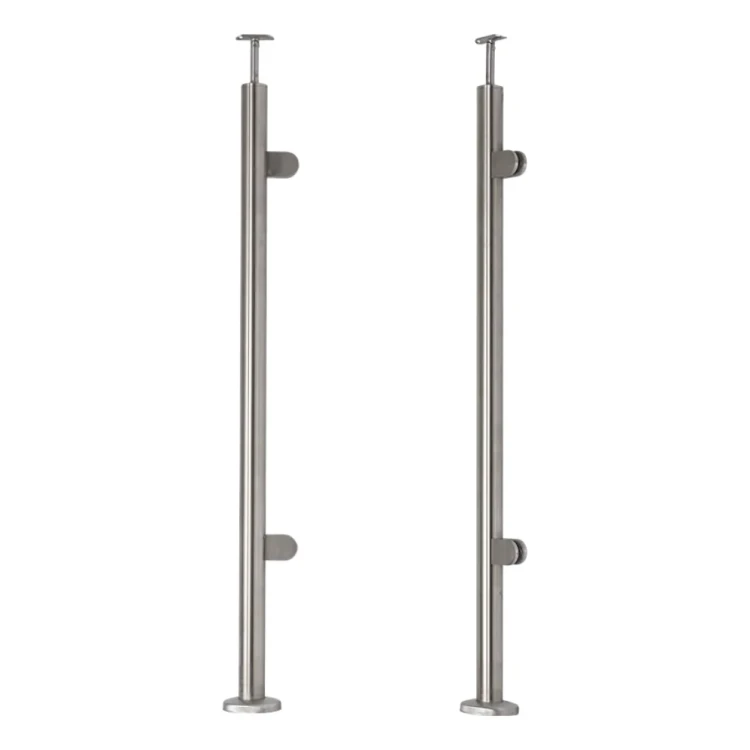

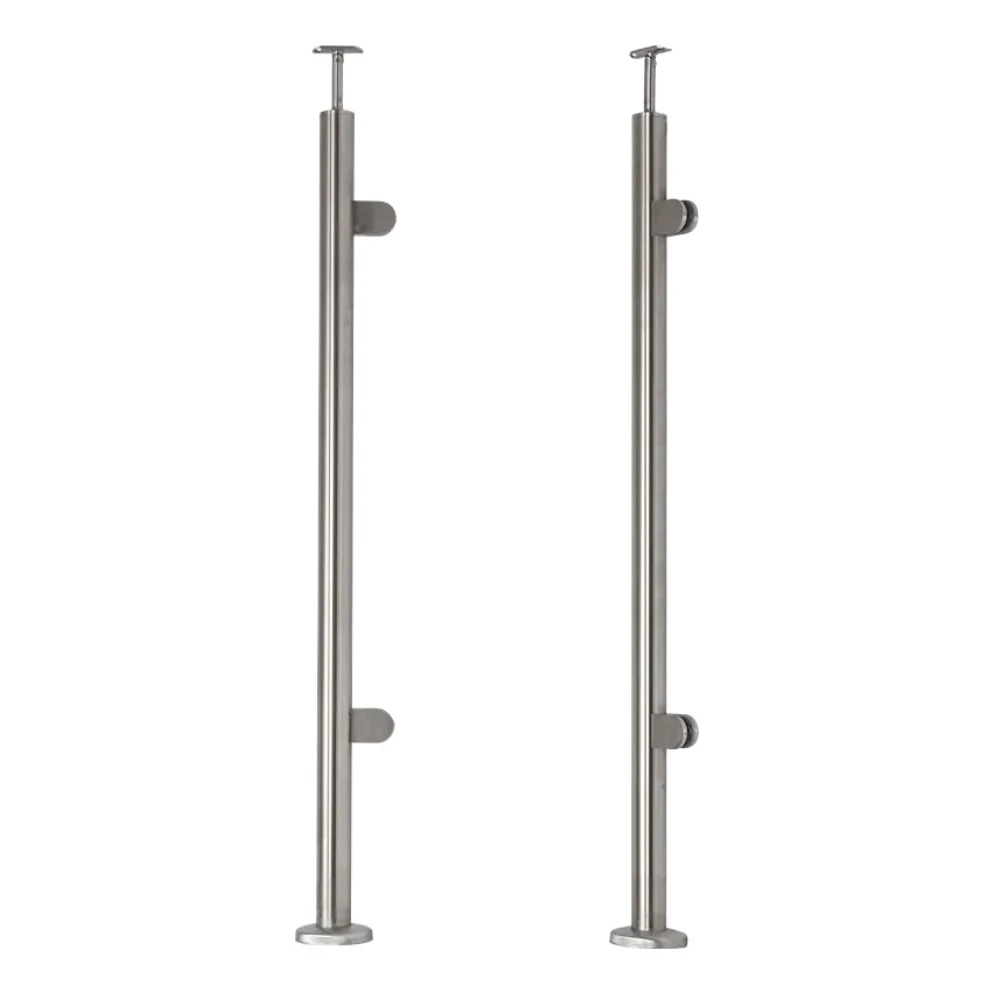

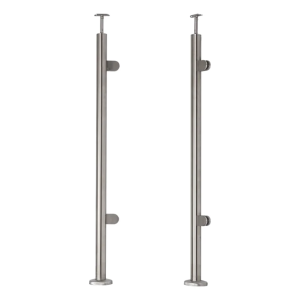

End-Geländerpfosten aus Edelstahl Ø 42,4 mm mit Glashaltern
End-Geländerpfosten rechts/links aus Edelstahl AISI 304 in satinierter (geschliffener) Oberfläche. Komplettset für den Bau von Balkon- und Treppengeländern mit Glasfüllung. Bodenmontierter Pfosten, ausgestattet mit 2 Glashaltern, Handlaufverbinder und Basisabdeckung — bereit für schnelle Installation.
Hauptmerkmale des Pfostens
- Material: Edelstahl AISI 304 — hohe Korrosionsbeständigkeit und mechanische Widerstandsfähigkeit
- Oberfläche: satiniert (geschliffen)
- Pfostendurchmesser: ø 42,4 mm, Wandstärke: 2 mm
- Pfostenhöhe: 1060 mm
- Gesamthöhe mit Handlauf: 1102,4 mm
- Typ: End rechts/links — universell, passt zu verschiedenen architektonischen Projekten
- Montageart: bodenmontiert
- Glashalter: 2 Stück
- Glasdickenbereich: 6–10,76 mm (im Set Gummidichtungen für Glas 8 mm)
- Gewicht: 3,2 kg

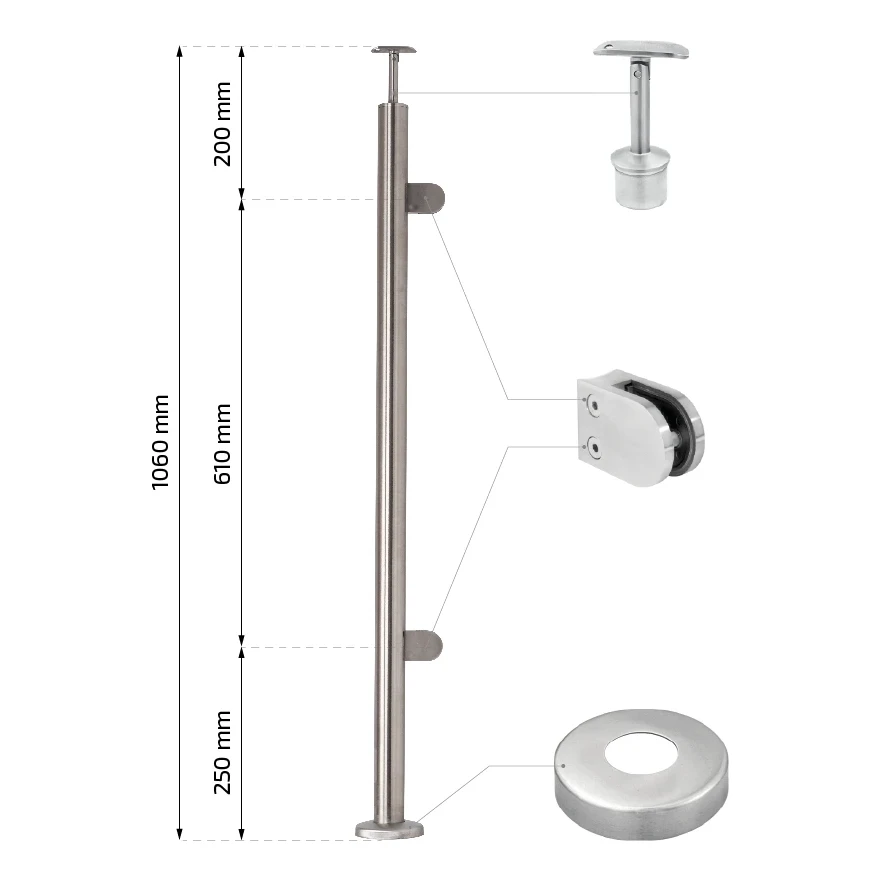

Anordnung der Halter am Pfosten
Die Glashalter sind symmetrisch am Pfosten angeordnet. Der Abstand von der oberen Pfostenkante zur Achse des oberen Halters beträgt 200 mm, der Achsabstand der Halter 610 mm und der Abstand vom unteren Halter zur Basis — 250 mm. Montagelöcher der Halter: 2× M8.
Lieferumfang
- Pfosten Ø 42,4 × 2 mm, Höhe 1060 mm
- Handlaufverbinder (obere Halterung) — Höhe 80 mm, Zapfen ø 14 mm, angepasst für Handlauf ø 42,4 mm
- Glashalter — 2 Stück, Abmessungen 50 × 40 × 40 mm, Montageloch ø 8,5 mm
- Basisabdeckung (Rosette) — Durchmesser 105 mm, Höhe 20 mm, Loch ø 42,4 mm
- Komplettset Gummidichtungen für Glas 8 mm

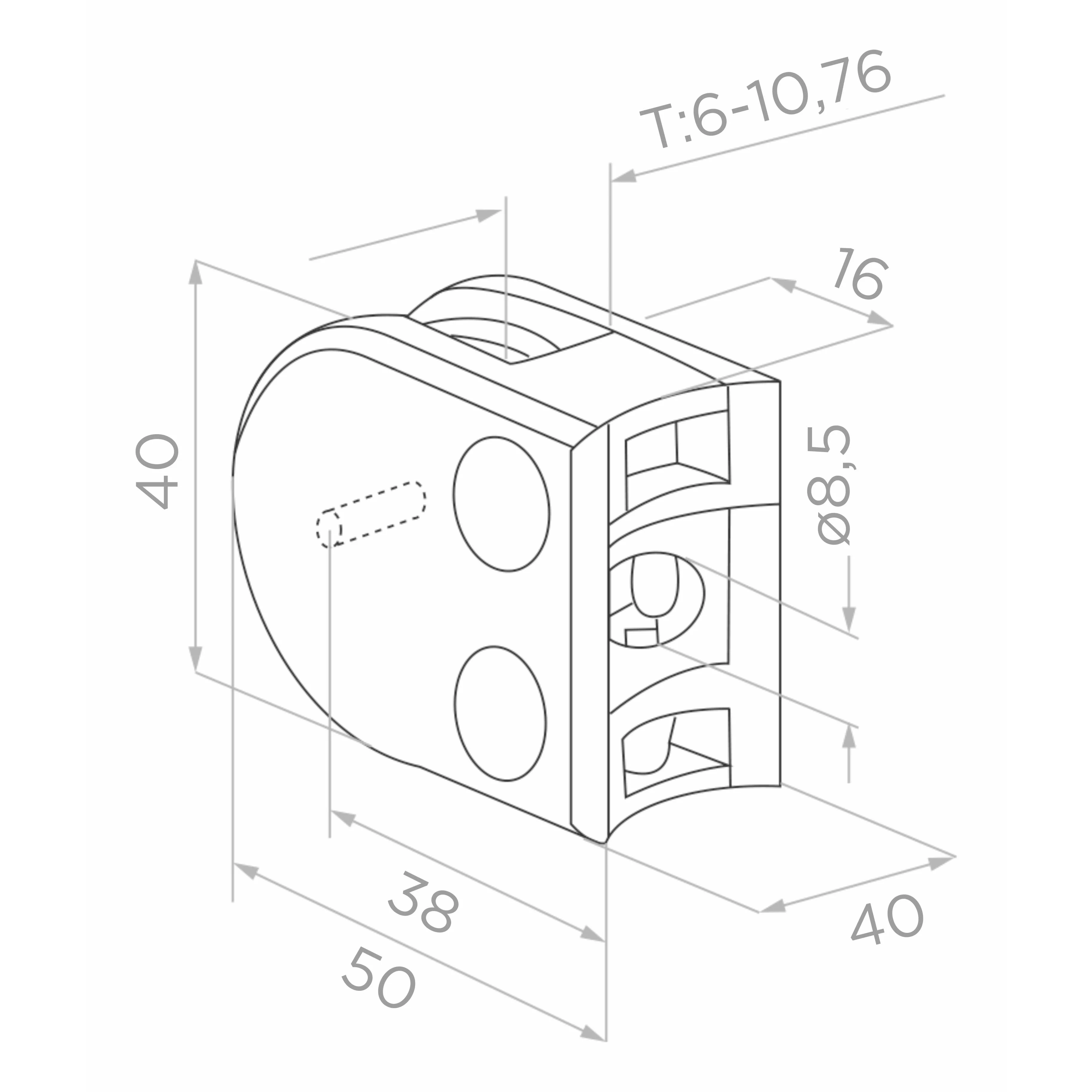

Abmessungen des Glashalters
- Gesamtlänge: 50 mm, Montageteil: 38 mm
- Höhe: 40 mm
- Breite: 40 mm
- Glasdickenbereich: 6–10,76 mm
- Abstand Glaskante zur Sperrungsachse: 16 mm
- Durchmesser Montageloch: ø 8,5 mm

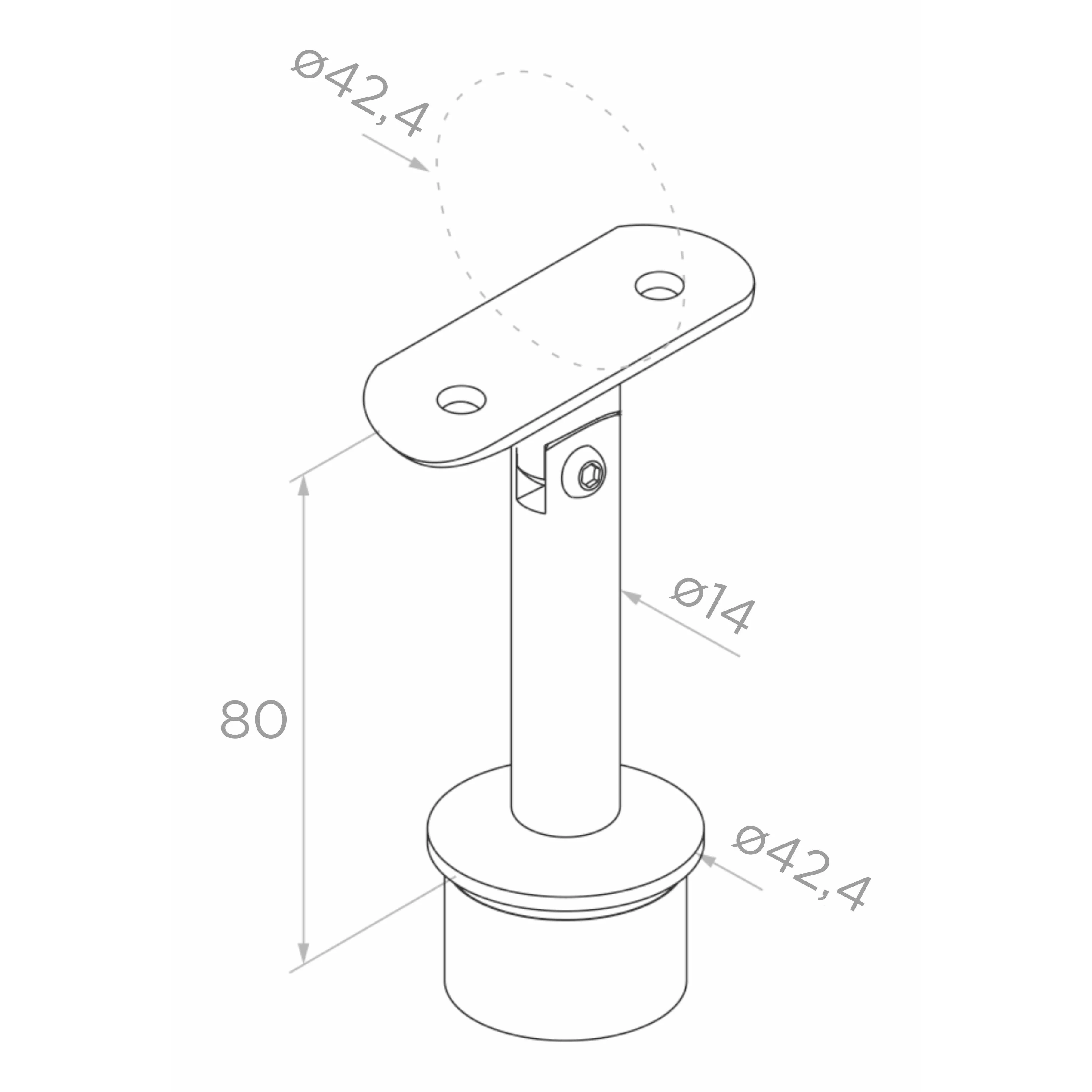

Handlaufverbinder (obere Halterung)
Verstellbarer Handlaufverbinder mit Höhe 80 mm und Zapfen ø 14 mm, der im Inneren des Pfostenrohrs befestigt wird. Obere Plattform angepasst für Handlauf ø 42,4 mm mit Möglichkeit zur Neigungswinkelverstellung. Dadurch ist die Handlaufmontage einfacher und der Pfosten kann an spezifische Baustellenbedingungen angepasst werden. Bei unebenen Böden kann der Pfosten zusätzlich gekürzt werden.

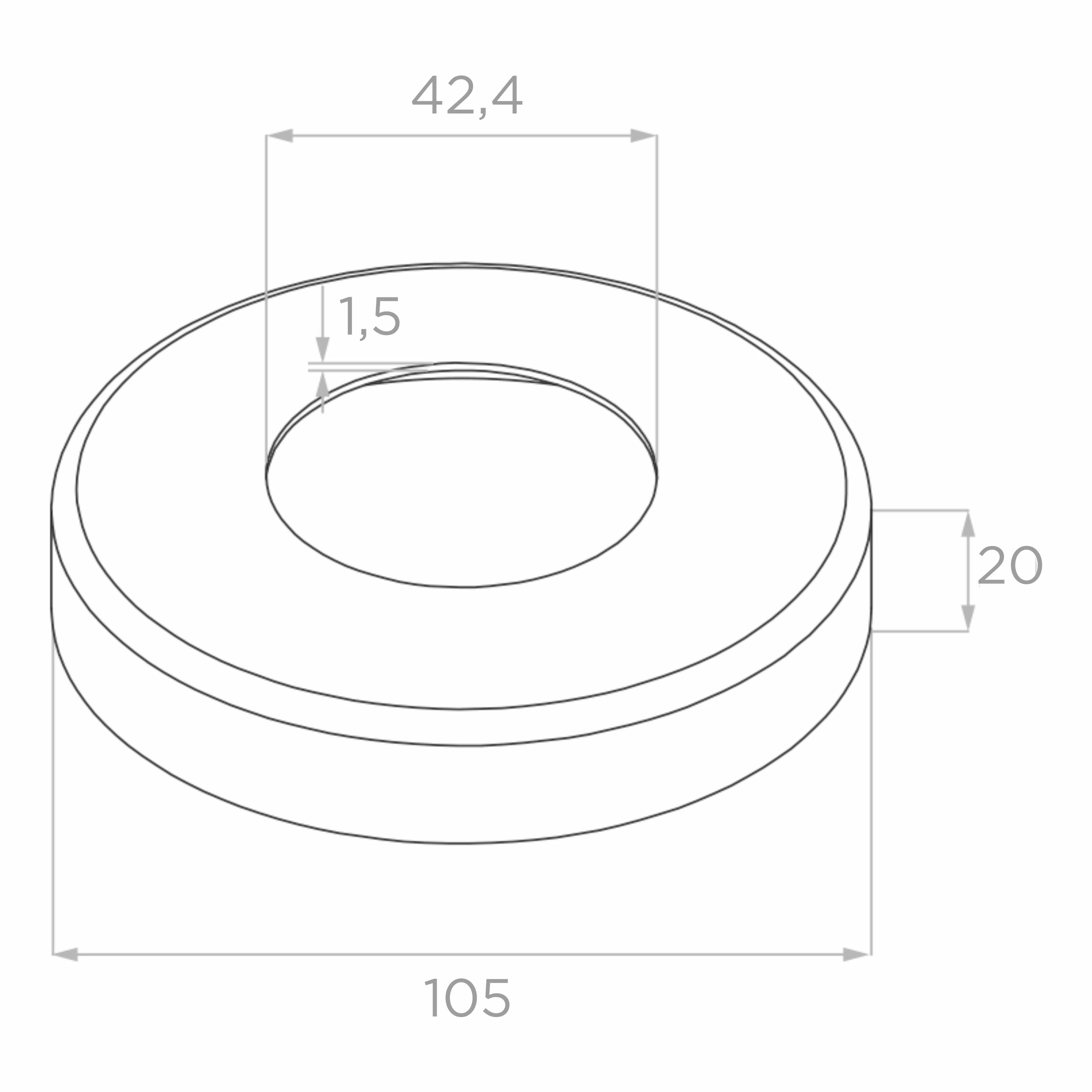

Basisabdeckung (Rosette)
Dekorative Rosette mit Außendurchmesser 105 mm und Höhe 20 mm, die die Montagestelle des Pfostens im Boden ästhetisch abdeckt. Innenloch ø 42,4 mm, Materialstärke des Flansches 1,5 mm.

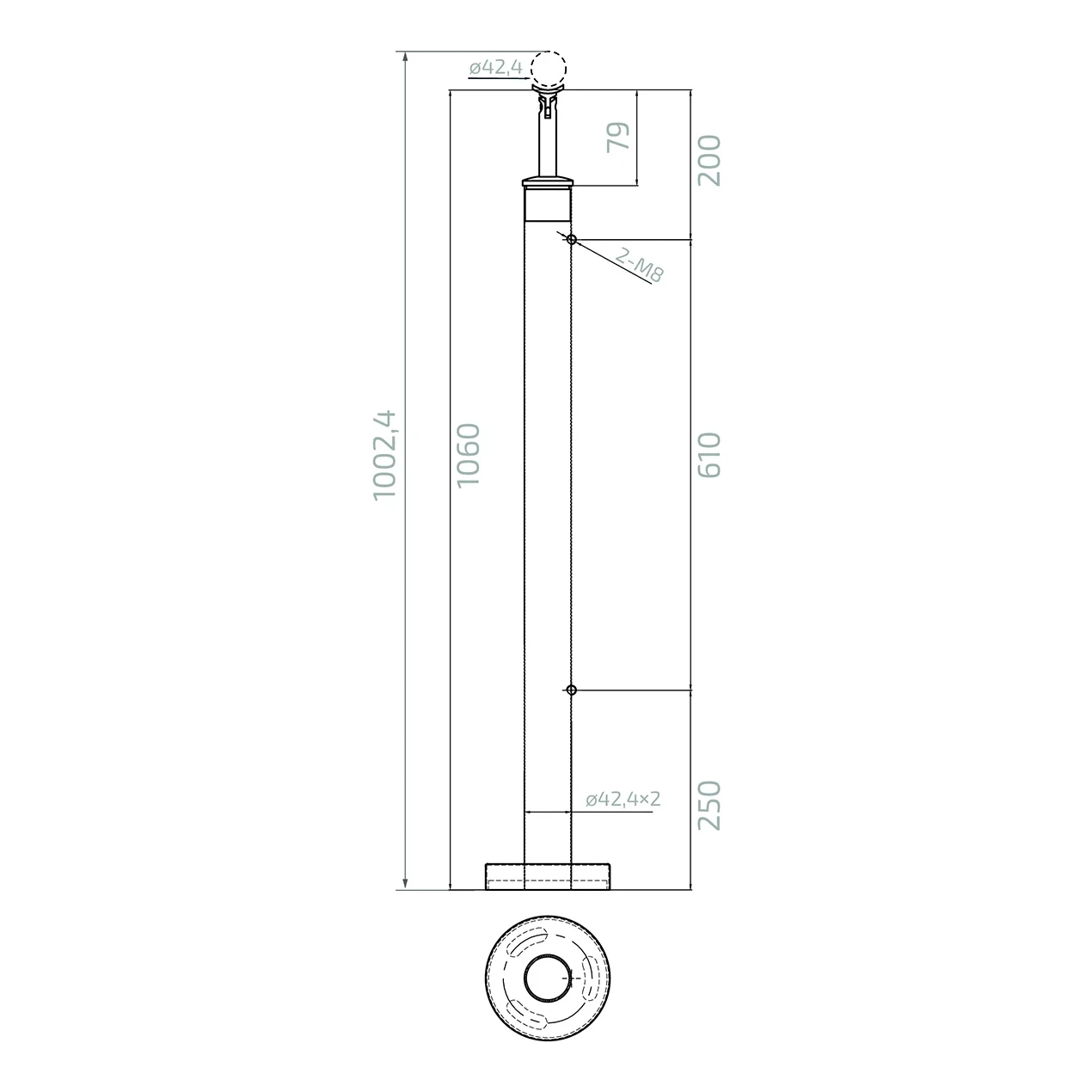

Montageabmessungen des Pfostens
- Rohrdurchmesser: ø 42,4 × 2 mm
- Pfostenrohrhöhe: 1060 mm
- Höhe von Basis bis Handlaufachse: 1002,4 mm
- Höhe Handlaufhalterung: 79 mm
- Abstand oberer Halter – Pfostenoberkante: 200 mm
- Halterabstand (Achse–Achse): 610 mm
- Abstand unterer Halter – Basis: 250 mm
- Montagelöcher Halter: 2× M8
- Handlaufdurchmesser: ø 42,4 mm
Wichtiger Montagehinweis
Die im Lieferumfang enthaltenen Verbinder und Handlaufbefestigungen sind nicht dauerhaft befestigt. Es wird empfohlen, speziellen anaeroben Klebstoff für Edelstahl zu verwenden, um deren ordnungsgemäße Befestigung zu gewährleisten. Bei der Montage von Glasscheiben mit einer anderen Dicke als 8 mm sollten Gummidichtungen in entsprechender Größe beschafft werden.
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | 42,4 mm |
