Einschweißscharnier M16
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

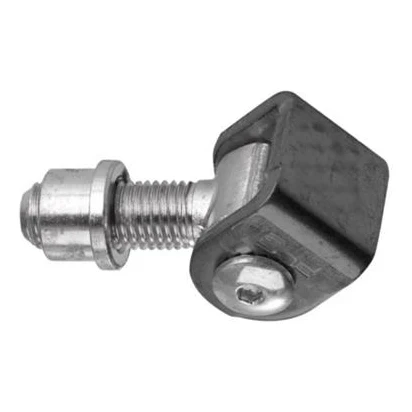

Einschweißbares Stahlscharnier M16 verstellbar – Flügeltore
Verstellbares Stahlscharnier M16 zum Einschweißen — robustes Montageelement für Flügeltore. Die verzinkte Konstruktion mit schwarzem Stahlöhr bietet Korrosionsbeständigkeit und ein ansprechendes Erscheinungsbild. Der integrierte Verstellmechanismus ermöglicht eine präzise Ausrichtung des Torflügels ohne Demontage.
Das Scharnier wurde für den intensiven Einsatz im Außenbereich konzipiert. Die verzinkte Oberfläche schützt zuverlässig vor Feuchtigkeit, Regen und Temperaturschwankungen und minimiert den Wartungsaufwand. Dank der Verstellung mittels Mutter lässt sich die Position des Torflügels jederzeit korrigieren – etwa nach dem Durchhängen oder infolge thermischer Verformungen. Diese Lösung spart Zeit bei der Wartung und vermeidet kostspielige Reparaturen.
Ein Scharnierpar M16 trägt einen Torflügel mit einer Länge von bis zu 2 Metern und einem Gewicht von bis zu 65 kg – damit ist es eine universelle Wahl für Einfahrts-, Garten- und Hoftore.
Technische Daten
- Material: Stahl
- Korrosionsschutz: Verzinkung (Öhr in schwarzer Ausführung)
- Schraubendurchmesser: M16
- Außendurchmesser des Zapfens: ø22 mm
- Öhrdurchmesser: ø14 mm
- Schraubenlänge: 40 mm
- Öhrbreite: 36 mm
- Öhrhöhe: 23 mm
- Kopfbreite: 30 mm
- Gesamtlänge: 78 mm (verstellbar im Bereich 42–62 mm)
- Zulässige Belastung eines Scharnierpaares (Flügel bis 2 m): 65 kg
- Gewicht: 0,3 kg

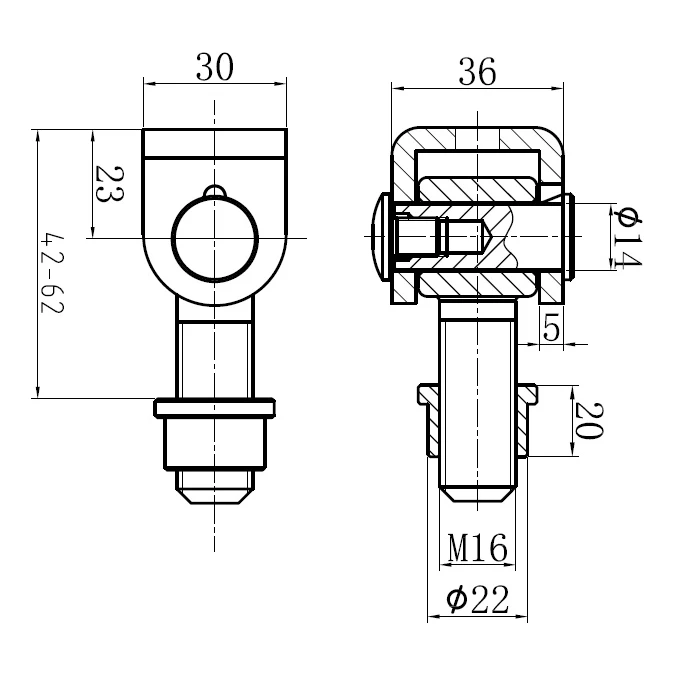

Technische Zeichnung mit Maßen
Die Montage erfolgt durch Einschweißen des Zapfens in die Stahlkonstruktion des Tores oder des Torpfostens. Das schwarze Öhr mit matter Oberfläche erleichtert die präzise Positionierung während der Installation. Nach der Montage ist eine Höhen- und Niveauverstellung des Torflügels jederzeit möglich – durch einfaches Drehen der Stellmutter, ohne das gesamte Scharnier demontieren zu müssen.
Das verstellbare Scharnier M16 ist eine bewährte Lösung für die professionelle Montage von Flügeltoren – es vereint Konstruktionsstabilität, einfache Montage und komfortable Verstellbarkeit in einem kompakten Element.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Durchmesser | 12 |
| Sposób montażu | Zum Anschweißen |
| Verstellung | Nein |
| Gewindeart | M16 |
| Material | Stahl |
