Eckschelle für Zaunpaneele 100x100 mm schwarz

Zum Produkt-Feedback

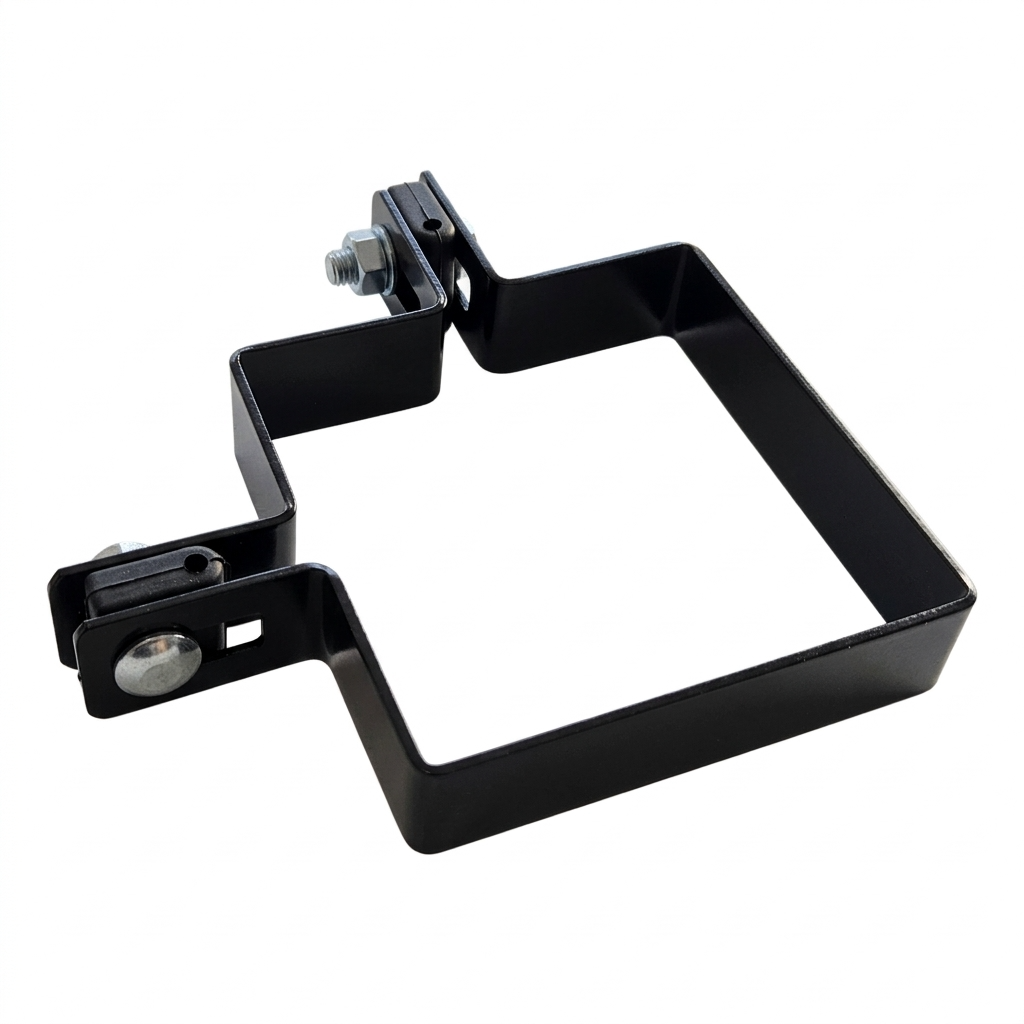

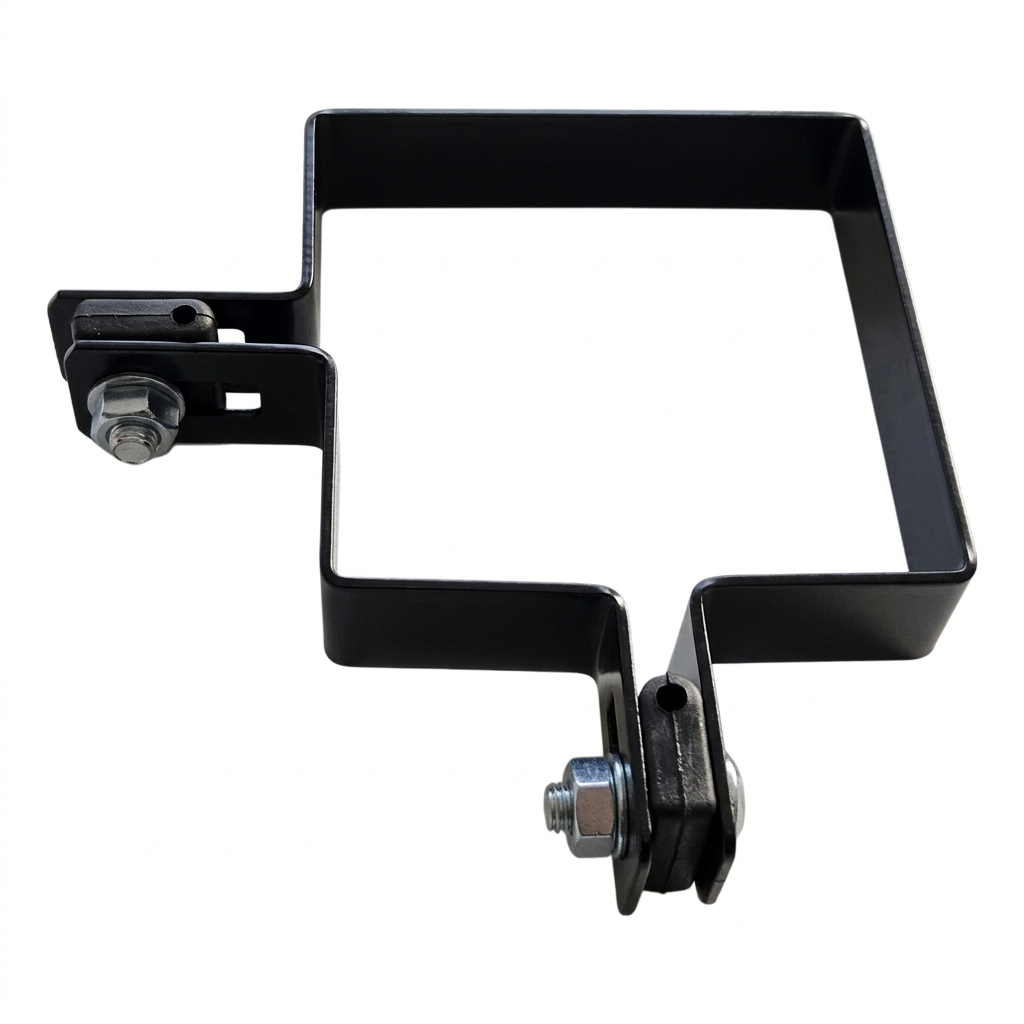

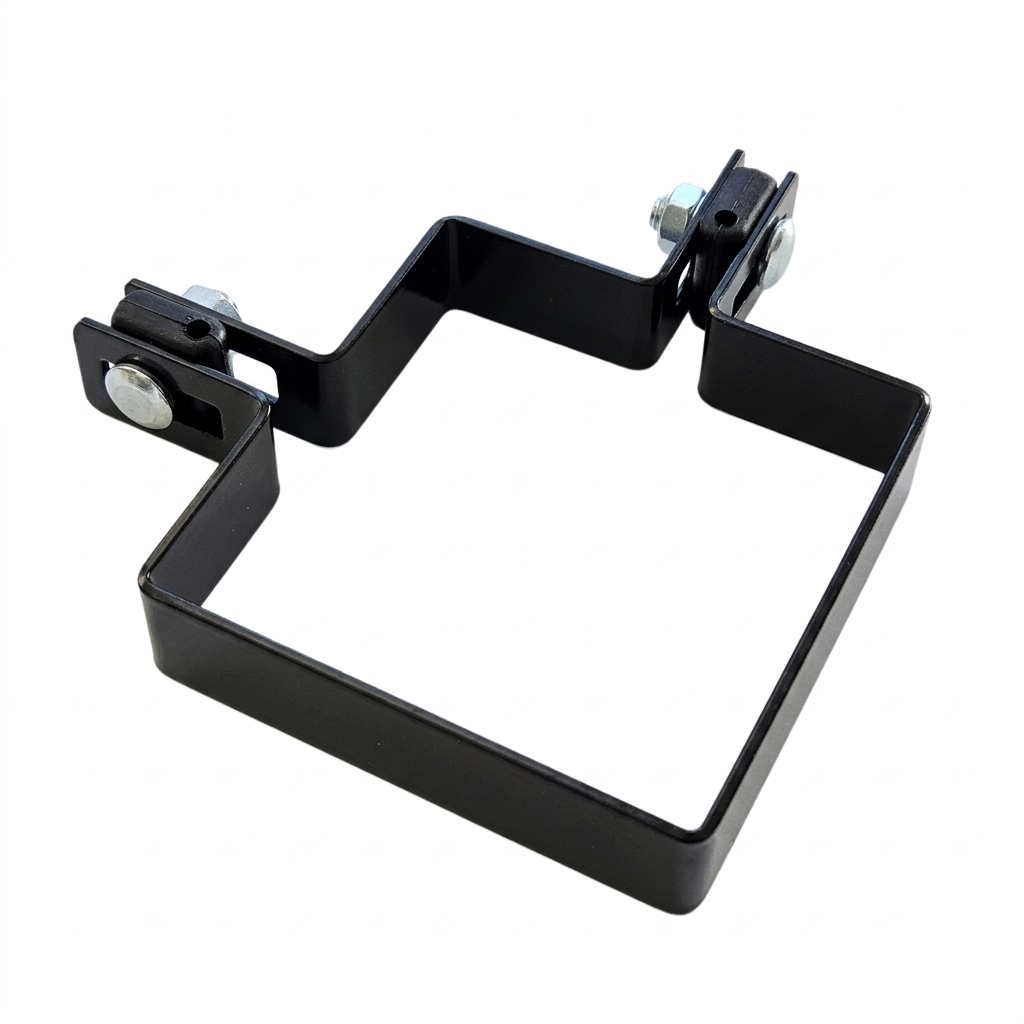

Eck-Panelschelle 100x100 mm aus verzinktem Stahl, schwarz RAL 9005. Wandstärke 2 mm, Bohnenförmige Montagelöcher. Für Zaunpfosten 100x100 mm. Korrosionsschutz-Pulverbeschichtung.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 1,59 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 24 Stunden

Produkteigenschaften

[PIM] obejmy #164

  • Zubehörtyp Eckschelle
  • Farbe Schwarz RAL 9005
  • Pfostenprofil-Abmessung [mm] 100x100

Beschreibung

Eckschelle · Pfosten 100 × 100 mm

Schellenband aus 2 mm starkem Blech um den Pfosten 100 × 100 mm, zwei Laschen mit Schrauben 2 × M8 × 25 und Abstandhaltern für Draht Ø 4 mm

100 × 100 mmPfosten
EckschelleZaunschelle
2 × M8 × 25Schrauben enthalten
verzinkt + pulverbeschichtet, Schwarz RAL 9005Beschichtung

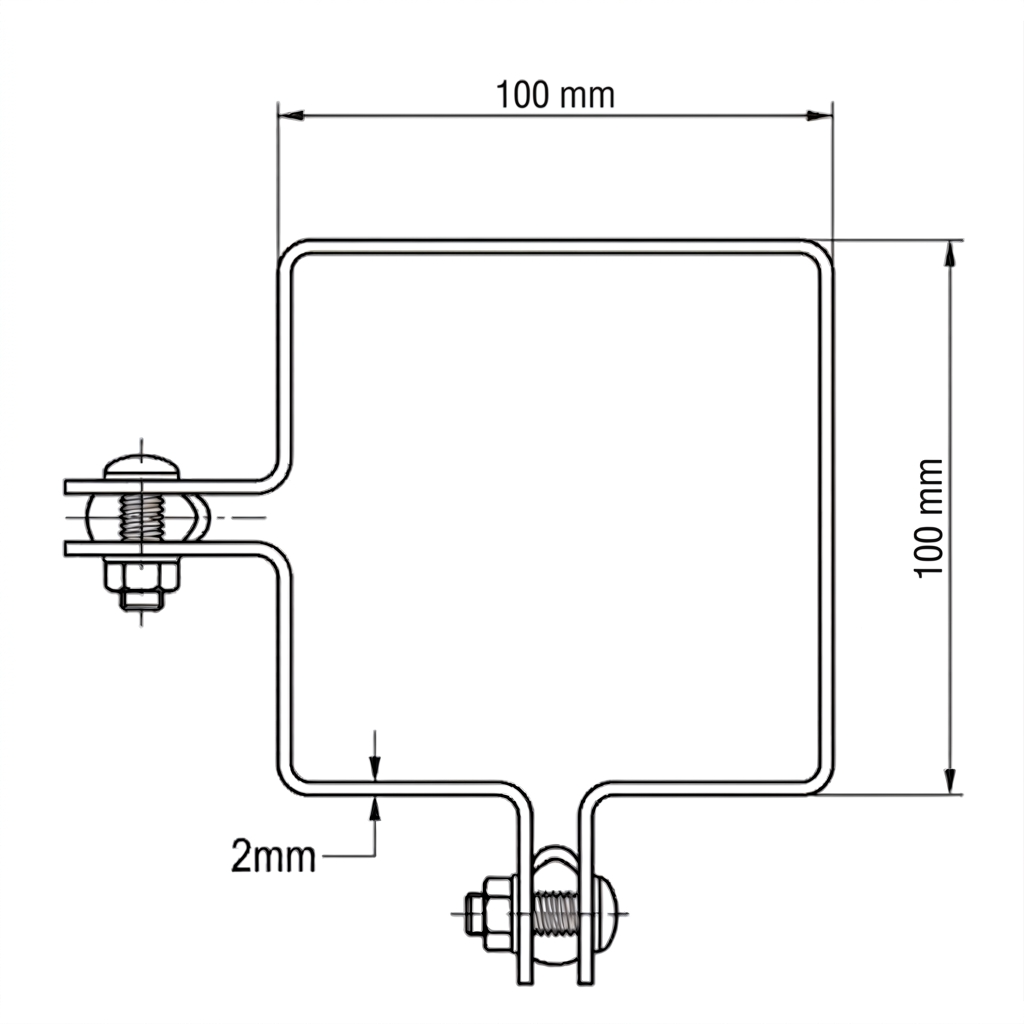

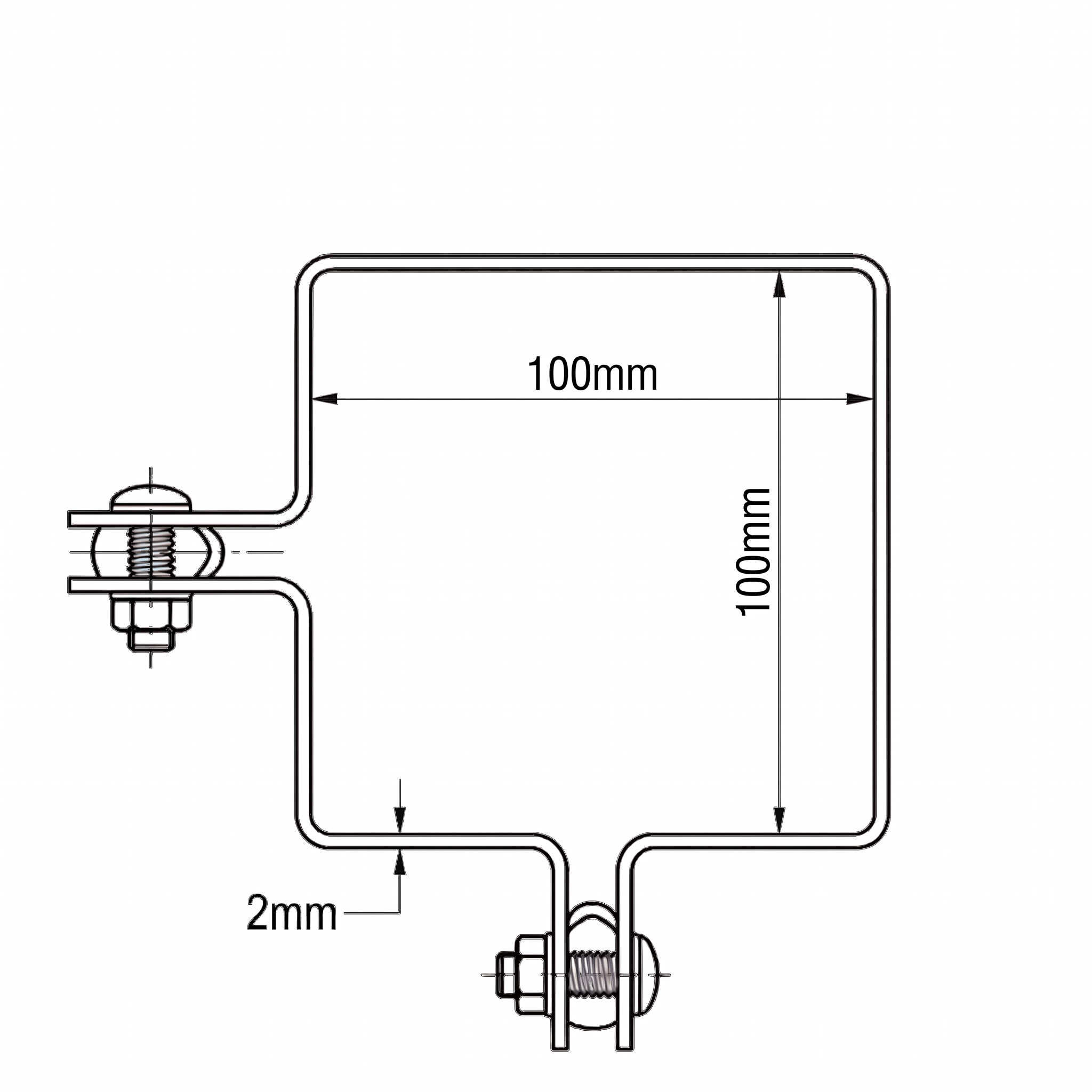

Maßzeichnung der Eckschelle: Innenmaß a = 100 mm, Blechdicke s = 2 mm, Schrauben M8
Maßzeichnung in voller Größe öffnen
Schematische Darstellung: Draufsicht der Zaunschelle am Pfosten. Maße gemäß Herstellerzeichnung.

Auf einen Blick

AnwendungBefestigung von Gittermatten an einer Ecke – zwei Gittermatten im Winkel von 90° an einem Pfosten
AuswahlFür Pfosten 100 × 100 mm und Gittermatten aus Draht Ø 4 mm
BedingungenDie Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung

Über das Produkt

Die Eckschelle dient zur Befestigung von zwei Gittermatten an einem Pfosten, wenn der Zaunverlauf um 90° abknickt. Das Schellenband aus Blech umschließt den Pfosten, und zwei Laschen an benachbarten Pfostenseiten halten die Drähte der beiden Gittermatten.

Das Innenmaß a × a beträgt 100 × 100 mm, sodass die Zaunschelle auf einen Pfosten mit diesem Querschnitt passt. Die Blechdicke s beträgt 2 mm. Im Lieferumfang sind Schrauben 2 × M8 × 25 mit Muttern sowie Kunststoff-Abstandhalter für Draht Ø 4 mm enthalten.

Die Beschichtung (verzinkt + pulverbeschichtet, Schwarz RAL 9005) schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung.

Abmessungen

Innenmaß a × a100 × 100 mm
Blechdicke s2 mm
Schrauben mit Muttern2 × M8 × 25
Kunststoff-Abstandhalter für DrahtØ 4 mm
Maße gemäß Herstellerzeichnung und Vergleichstabelle.

Werkstoff und Beschichtung

WerkstoffStahl
Beschichtungverzinkt + pulverbeschichtet, Schwarz RAL 9005

Verkaufseinheit

Verkaufseinheit1 Stück

Auswahl und Montage

  • ✓Prüfen Sie den Pfostenquerschnitt – die Zaunschelle passt auf Pfosten mit 100 × 100 mm.
  • ✓Legen Sie die Zaunschelle so um den Pfosten, dass die Laschen jeweils auf der Seite der beiden an der Ecke zusammentreffenden Gittermatten liegen.
  • ✓Legen Sie den Draht der Gittermatte in den Kunststoff-Abstandhalter ein und ziehen Sie die Schraube M8 in der Lasche fest.

Wichtig

Der mitgelieferte Abstandhalter ist auf Draht Ø 4 mm abgestimmt. Wählen Sie bei Gittermatten mit einem anderen Drahtdurchmesser einen passenden Abstandhalter.
